cảm biến Hall 3D MLX90393 (90393) đo từ trường 3 trục – đo vị trí 3D/góc/độ dịch chuyển (I2C/SPI)

Mô tả sản phẩm

MLX90393 (90393) là IC cảm biến Hall 3D/“magnetometer 3 trục” dùng công nghệ Triaxis® của Melexis, xuất dữ liệu số 16-bit theo 3 trục X/Y/Z và có thêm cảm biến nhiệt độ tích hợp. IC hỗ trợ giao tiếp I2C hoặc SPI, có thể tinh chỉnh chế độ hoạt động, bộ lọc, mức khuếch đại (gain) và chu kỳ ngủ để tối ưu độ nhạy và điện năng cho từng bài toán đo vị trí/đo góc/đo hành trình không tiếp xúc

Ứng dụng

Đo độ dịch chuyển tuyến tính (slider, cần gạt), đo hành trình dài theo 1–2 trục
Đo góc xoay, núm vặn/rotary knob, dial, công tắc xoay
Joystick 3D (gimbal/ball-socket), HMI không tiếp xúc push-pull
Phát hiện đóng/mở cửa 3D (home security), đo mức chất lỏng, đo vị trí trong tự động hoá

Sơ đồ chân

Pin 1: INT (ngõ ra ngắt)
Pin 2: MS/CS (chọn chế độ/I2C-SPI hoặc Chip Select khi SPI)
Pin 3: SCL/SCLK (xung clock I2C/SPI)
Pin 5: SDA/MOSI (data I2C / MOSI SPI)
Pin 6: MISO (SPI)
Pin 7: INT/TRIG (ngắt/trigger tuỳ cấu hình)
Pin 8: VDD_IO (nguồn mức logic I/O)
Pin 11: A1, Pin 12: A0 (bit địa chỉ I2C; hỗ trợ nhiều IC trên cùng bus)
Pin 13: VSS (GND)
Pin 15: VDD (nguồn analog)
Các chân N/C còn lại: theo khuyến nghị nên nối về GND; pad tản nhiệt có thể để hở hoặc nối GND

Thông số kĩ thuật

Dải nguồn VDD: 2.2V đến 3.6V
Nguồn logic VDD_IO: 1.65V đến VDD (nominal 1.8V)
Dải đo rộng: 5–50 mT, gain lập trình “on-the-fly”
Đầu ra số 16-bit cho từ trường X/Y/Z + 16-bit nhiệt độ; giao tiếp I2C/SPI
Dòng tiêu thụ thấp: Idle cỡ µA; Standby cỡ vài chục µA; có chế độ duty-cycle để tiết kiệm điện

Hướng dẫn sử dụng

Bước 1: Cấp nguồn đúng mức
VDD 2.2–3.6V, VDD_IO theo mức logic MCU (1.8V/3.3V…)
Bước 2: Chọn giao tiếp
Dùng I2C: SCL/SDA hoạt động, MS/CS theo khuyến nghị nối lên VDD_IO; MISO để floating
Dùng SPI: cần CS, SCLK, MOSI, MISO (theo pinout)
Bước 3: Chọn địa chỉ I2C nếu dùng nhiều IC
Đặt A0/A1 về VDD hoặc GND để đổi địa chỉ (phù hợp thiết kế mạch)
Bước 4: Đọc dữ liệu và tinh chỉnh độ nhạy
Tùy bài toán (đo góc/đo hành trình), tinh chỉnh gain/filter/mode để cân bằng “độ mịn” và tốc độ đáp ứng

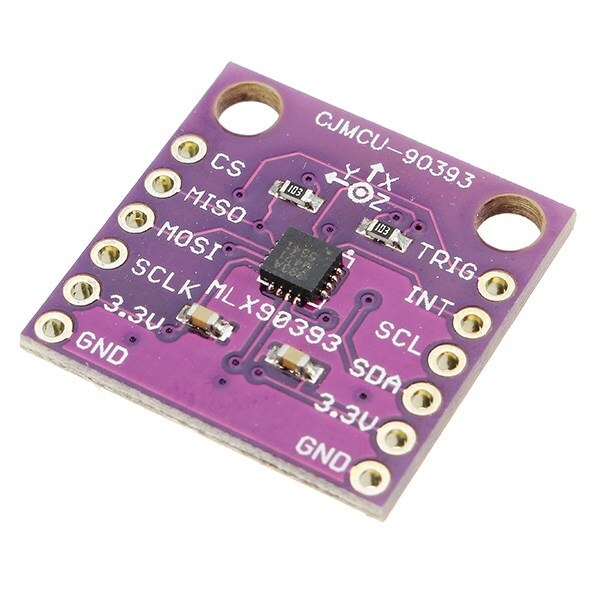

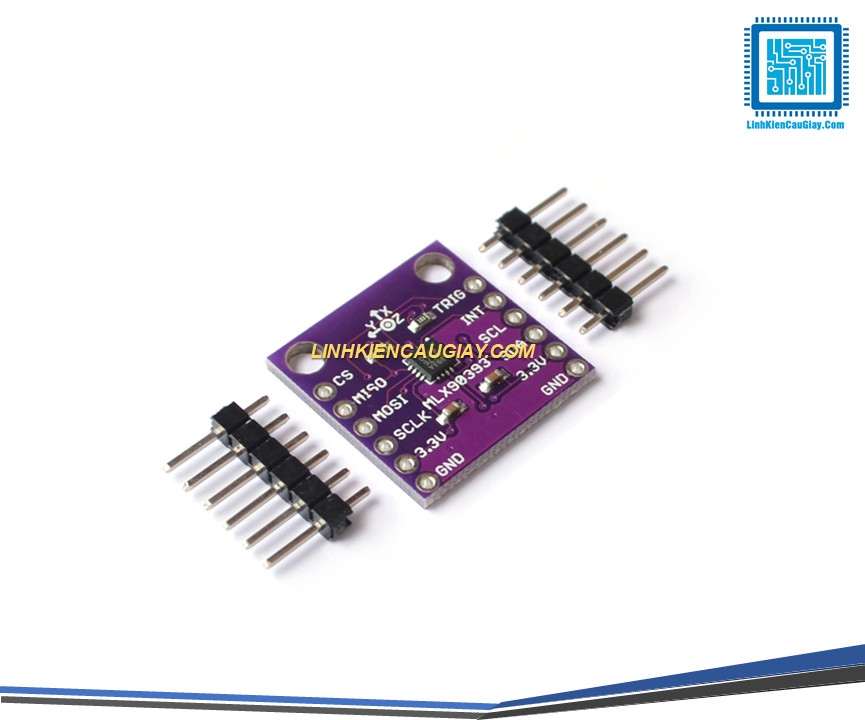

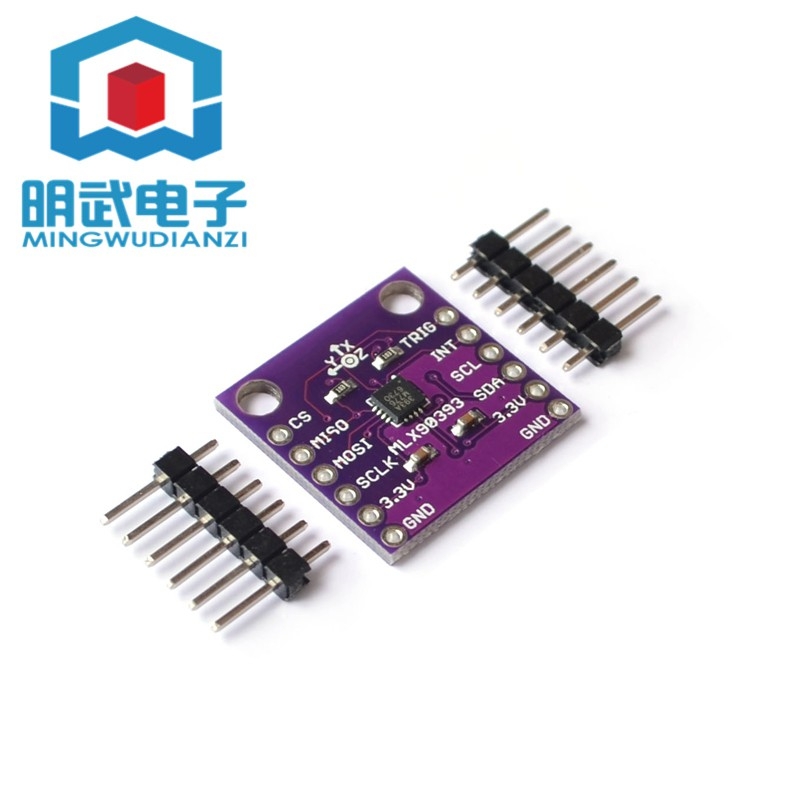

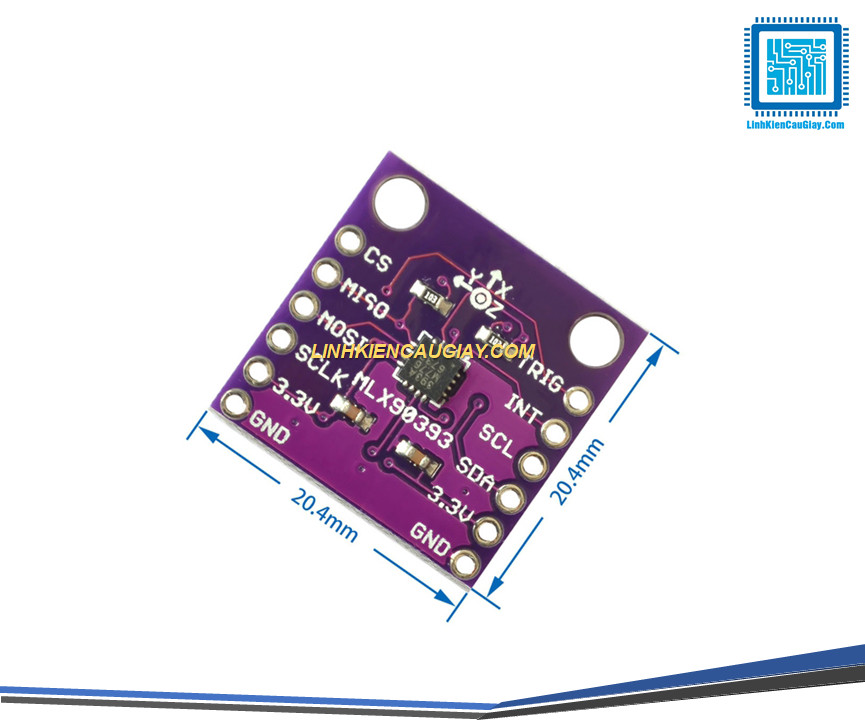

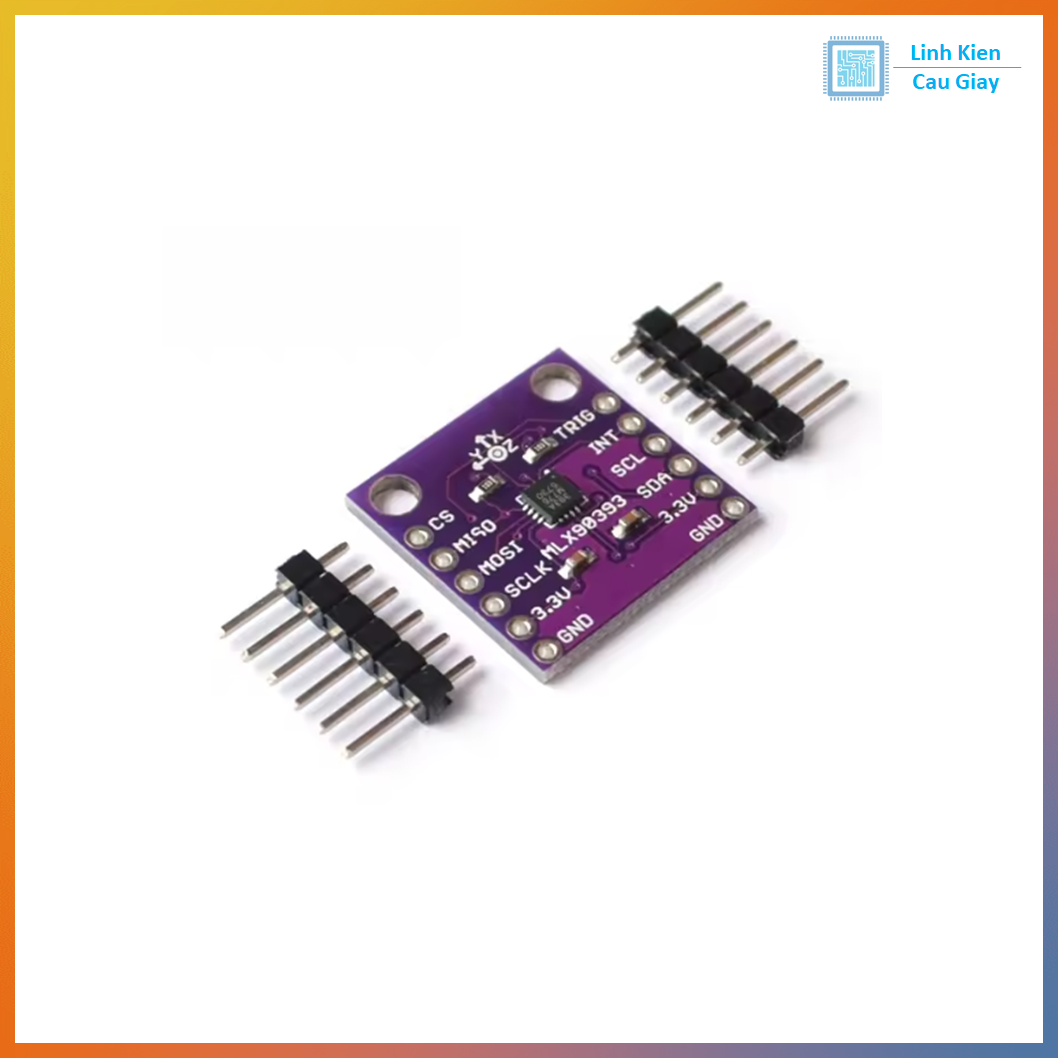

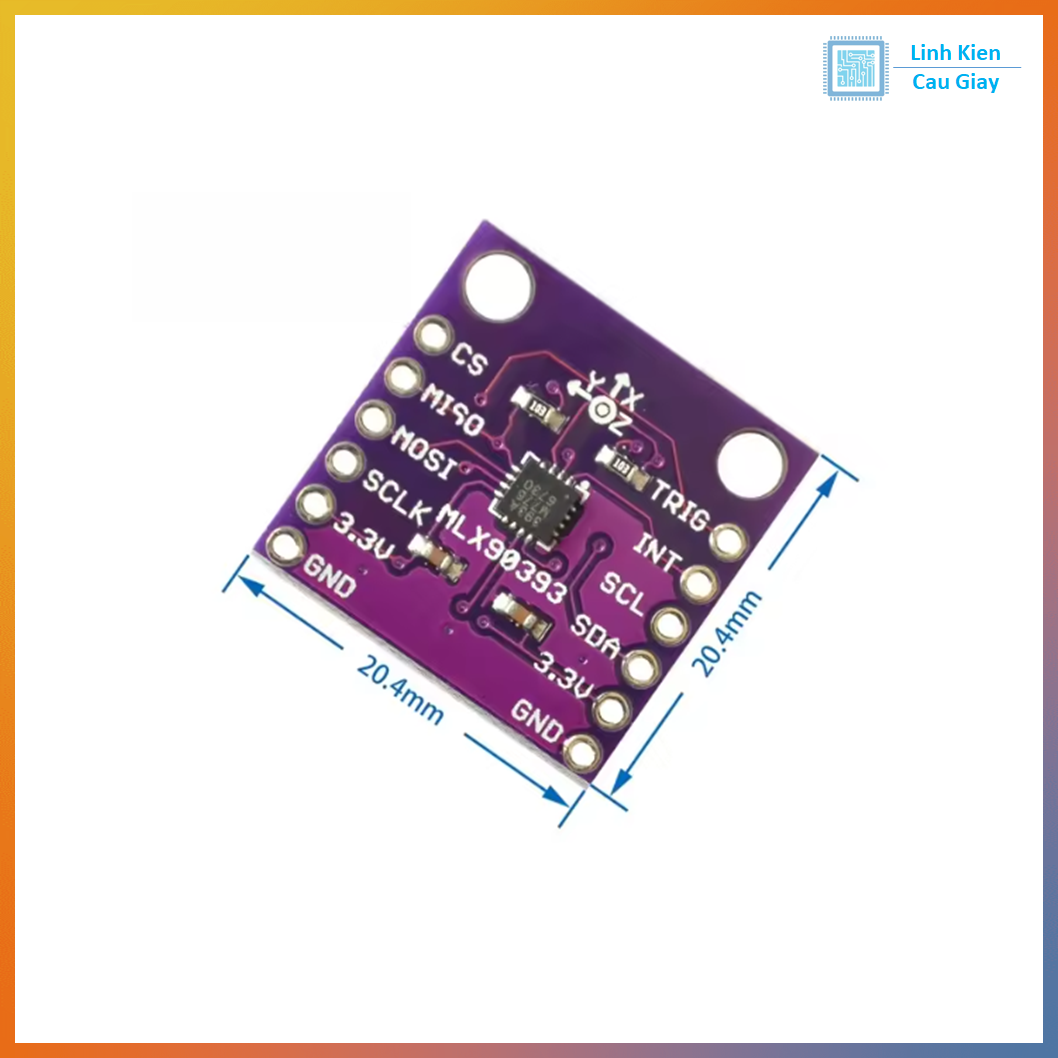

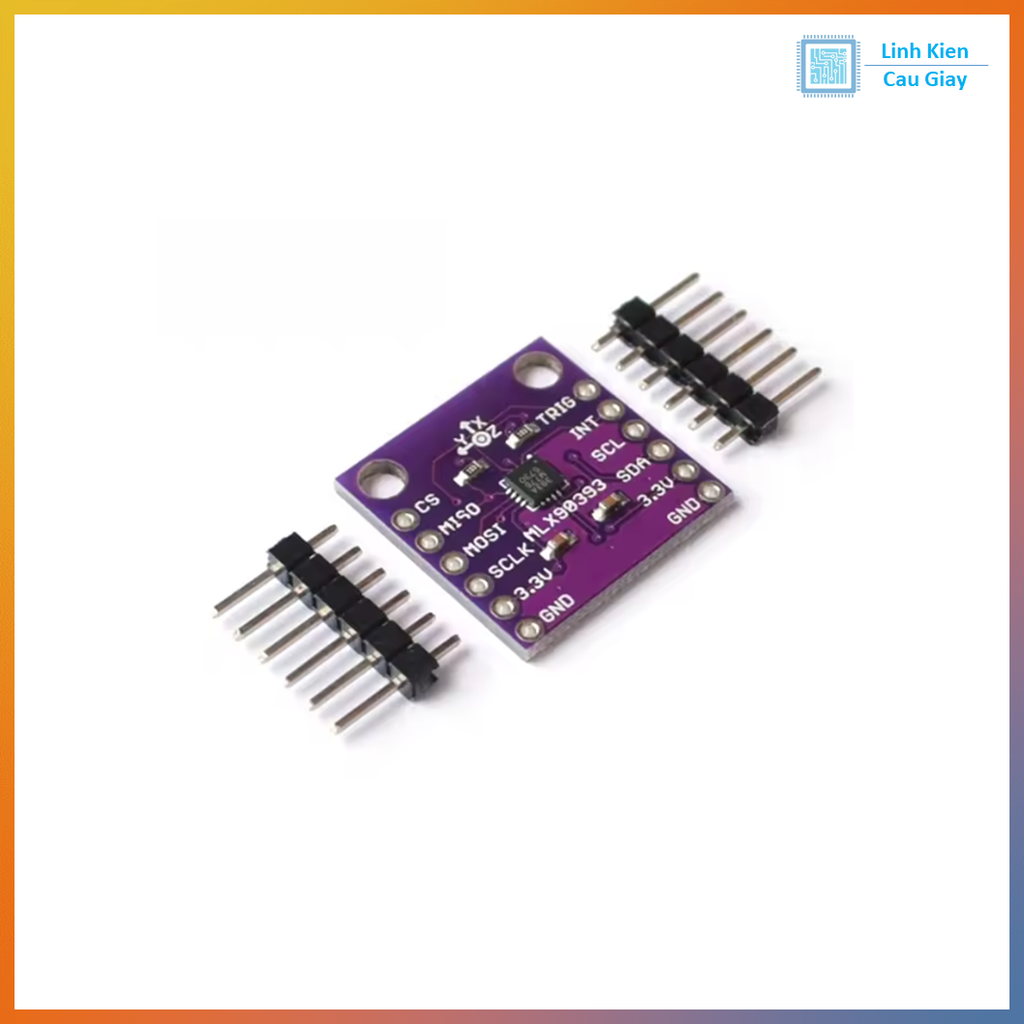

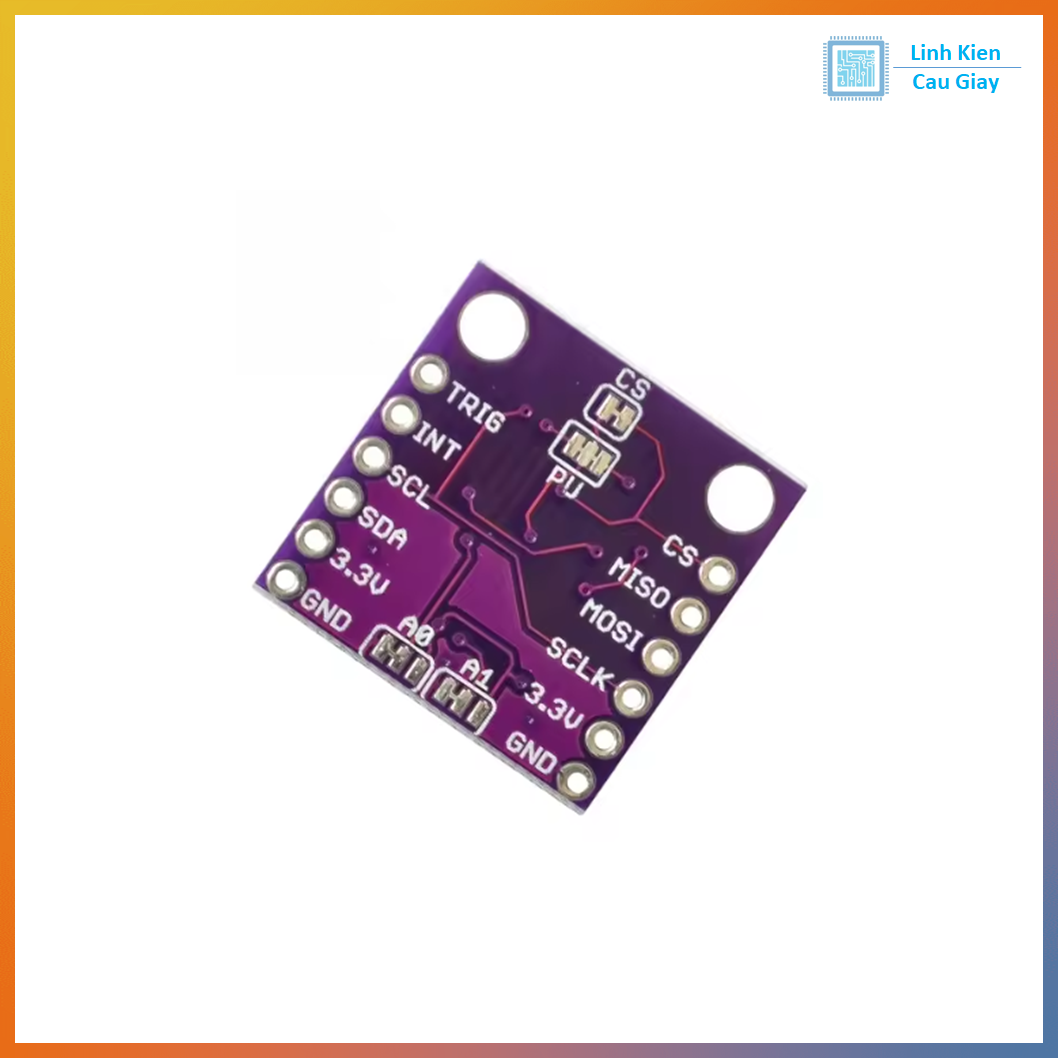

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
