Cảm biến Hall SS49E

Mô tả sản phẩm

Cảm biến Hall SS49E là loại cảm biến từ trường dạng analog, hoạt động dựa trên hiệu ứng Hall. Đây là cảm biến rất thông dụng trong các mạch điều khiển, robot, đo tốc độ, đo vị trí, phát hiện nam châm, chế tạo servo từ, công tắc từ,… Nhờ thiết kế nhỏ gọn dạng TO-92 và độ nhạy cao, SS49E rất dễ tích hợp vào nhiều loại dự án điện tử.

Ứng dụng

• Đo tốc độ quay động cơ, bánh xe (gắn nam châm lên trục, đọc xung/biên độ từ SS49E).

• Cảm biến vị trí tuyến tính, xác định hành trình piston, thanh trượt, bàn trượt CNC mini.

• Đo dòng điện không tiếp xúc bằng cách đặt cảm biến gần dây dẫn có dòng.

• Cảm biến cửa mở/đóng, cảm biến từ cho khóa cửa, két sắt, cửa tủ.

• Thí nghiệm vật lý, dự án STEM, robot, xe đo từ trường, gauss meter…

Sơ đồ chân

Nhìn mặt phẳng có in ký hiệu/ chữ hướng về phía bạn, chân hướng xuống dưới:

1. Chân 1 – VCC: Cấp nguồn 3–5V (tối đa ~6.5V) skytech.ir

2. Chân 2 – GND: Nối mass nguồn

3. Chân 3 – OUT: Ngõ ra analog, đọc bằng chân ADC của vi điều khiển

Thông số kĩ thuật

• Kiểu cảm biến: Linear Hall-effect sensor (cảm biến Hall tuyến tính)

• Điện áp hoạt động: 3.0 – 6.5 VDC (phổ biến dùng 5V, cũng hoạt động tốt ở 3.3V)

• Dòng tiêu thụ: ~4.2 – 8 mA

• Điện áp ngõ ra khi không có từ trường (B = 0G): ~Vcc/2 (khoảng 2.25–2.75 V khi Vcc = 5V)

• Độ nhạy: khoảng 2 mV/Gauss (tùy datasheet 1.6–3 mV/G)

• Khoảng đo từ trường: ±1500 G (xấp xỉ)

• Thời gian đáp ứng: ~3 µs

• Nhiệt độ làm việc: -40°C → +85°C

• Vỏ: TO-92, 3 chân SIP – dễ cắm breadboard, PCB

Hướng dẫn sử dụng

1. Cấp nguồn và đấu nối

• Nối VCC cảm biến tới 3.3V hoặc 5V của Arduino/ESP/STM32.

• Nối GND cảm biến với GND hệ thống.

• Nối OUT vào 1 chân Analog (ví dụ A0 trên Arduino UNO).

2. Nguyên lý đọc tín hiệu

• Không có nam châm: OUT ≈ Vcc/2.

• Đưa cực Nam lại gần mặt có chữ: điện áp OUT tăng dần lên gần mức Vcc. digilog.pk

• Đưa cực Bắc lại gần: điện áp OUT giảm dần về gần 0V. digilog.pk

• Đọc giá trị analog, quy đổi ra điện áp hoặc dùng để đếm xung/so sánh ngưỡng.

3. Gợi ý dùng với Arduino (mô tả)

• Dùng analogRead(A0) để đọc giá trị 0–1023.

• Quy đổi điện áp: Vout = value * (Vcc / 1023.0).

• Thiết lập ngưỡng:

  • Nếu Vout > Vcc/2 + delta → Nam châm (cực Nam) đang tiến lại gần.

  • Nếu Vout < Vcc/2 - delta → Nam châm (cực Bắc) đang tiến lại gần.

4. Lưu ý sử dụng

• Tránh đặt cảm biến quá sát dòng điện lớn/nam châm mạnh nếu đó không phải vùng cần đo, vì sẽ gây sai lệch.

• Gắn cảm biến chắc chắn, không rung lắc so với nam châm để tín hiệu ổn định.

• Có thể thêm tụ lọc 0.1µF giữa VCC–GND để giảm nhiễu nguồn.

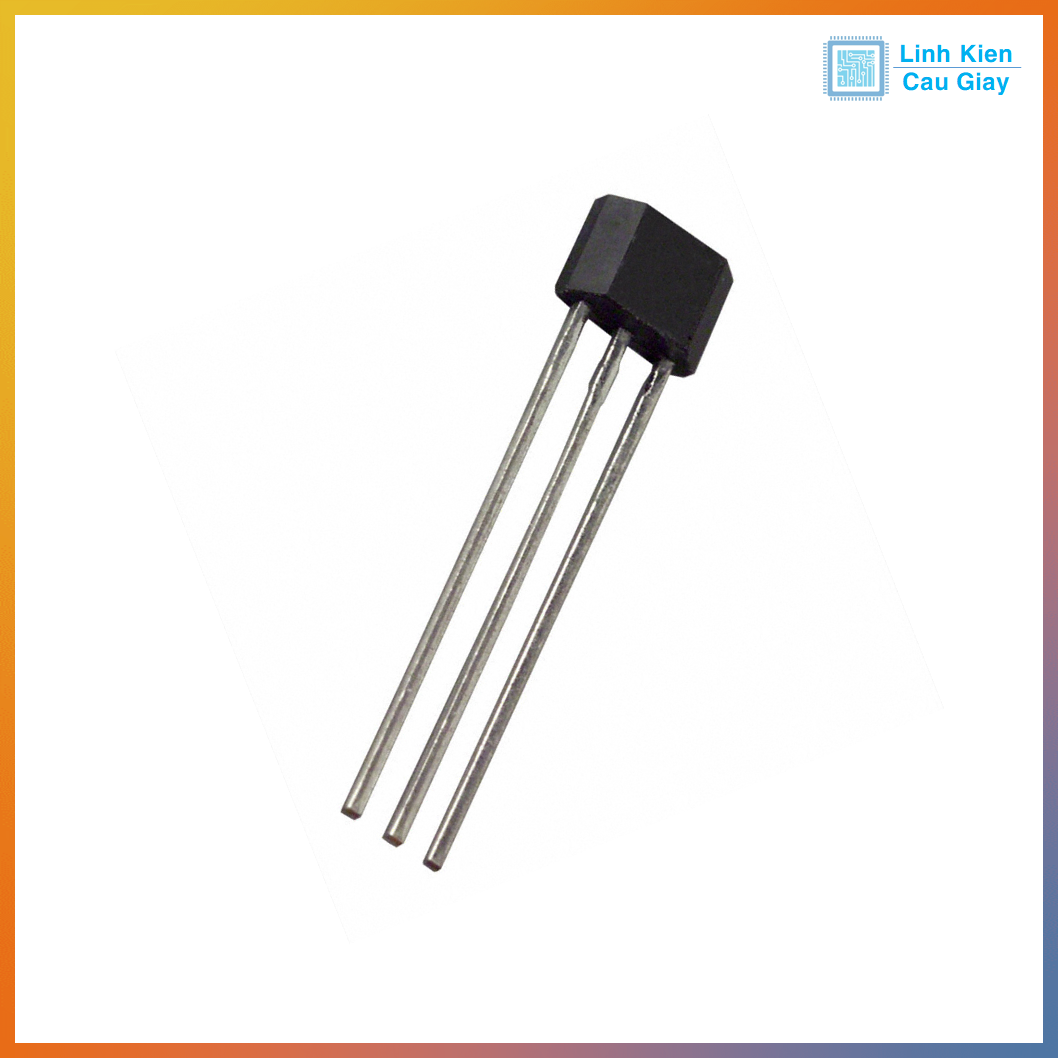

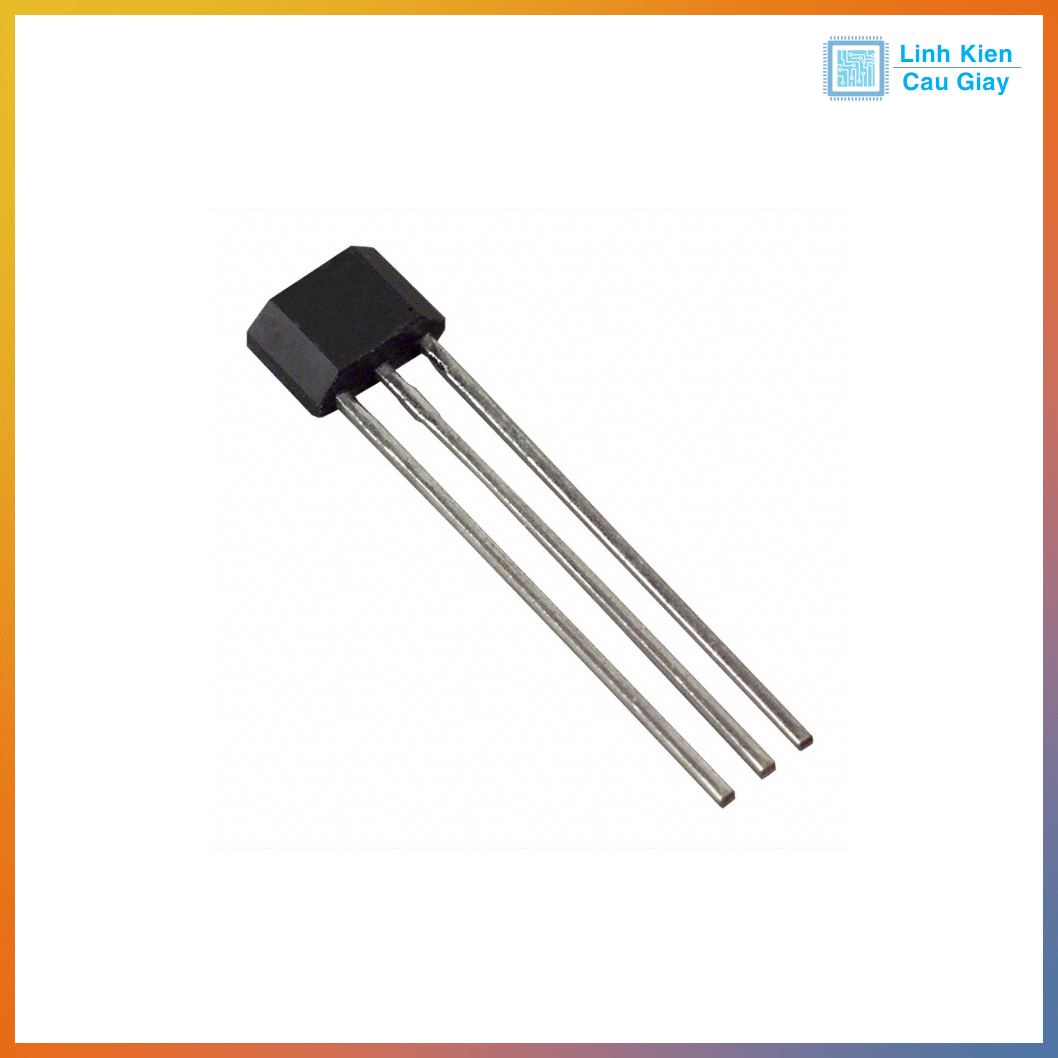

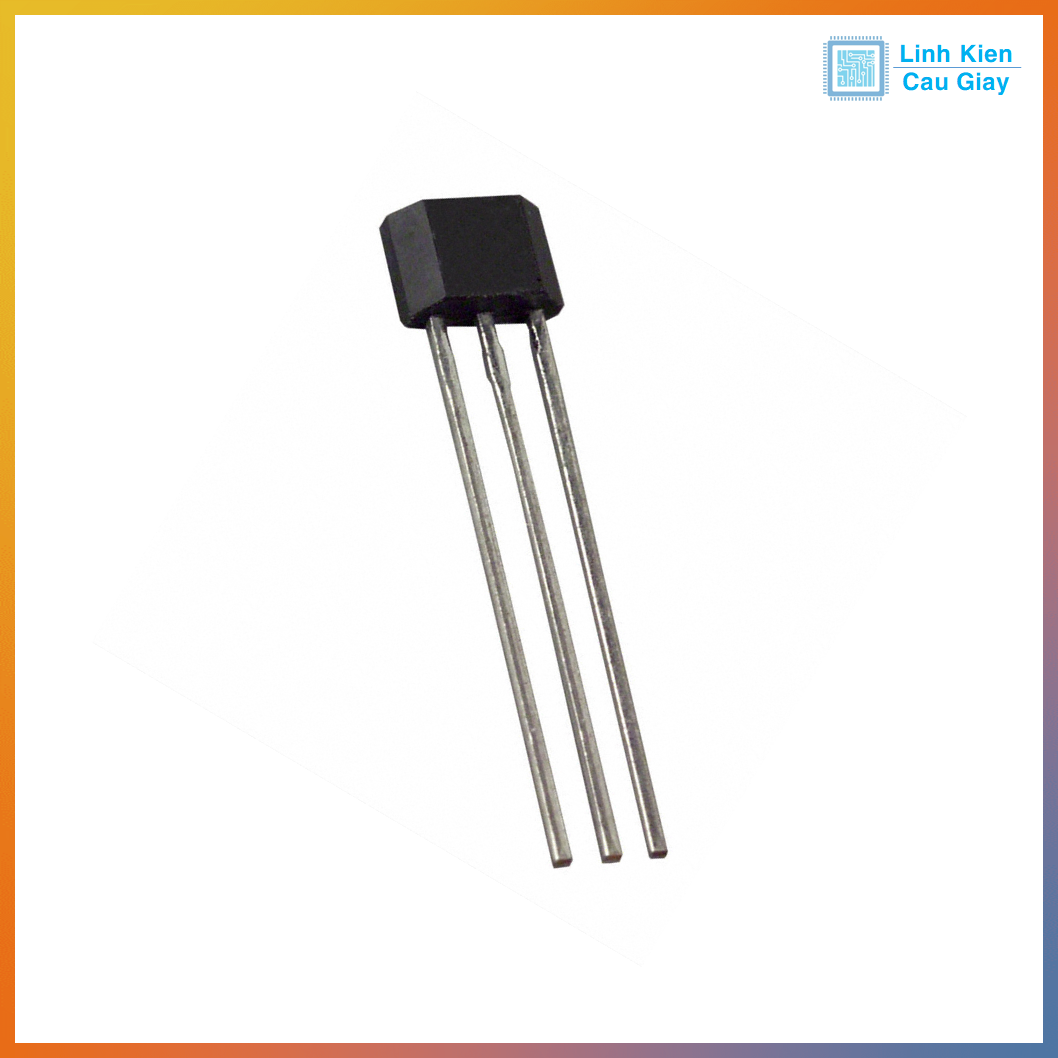

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
