Đồng hồ đo điện năng 1 pha D52-2066 6in1 gắn ray DIN, đo V A W kWh Hz PF (AC 40–300V, 0–100A)

Mô tả sản phẩm

D52-2066 là đồng hồ đo điện 1 pha gắn ray DIN hiển thị 6 thông số trên 1 màn hình: Điện áp (V), Dòng điện (A), Công suất (W), Điện năng (kWh), Tần số (Hz), Hệ số công suất (PF)

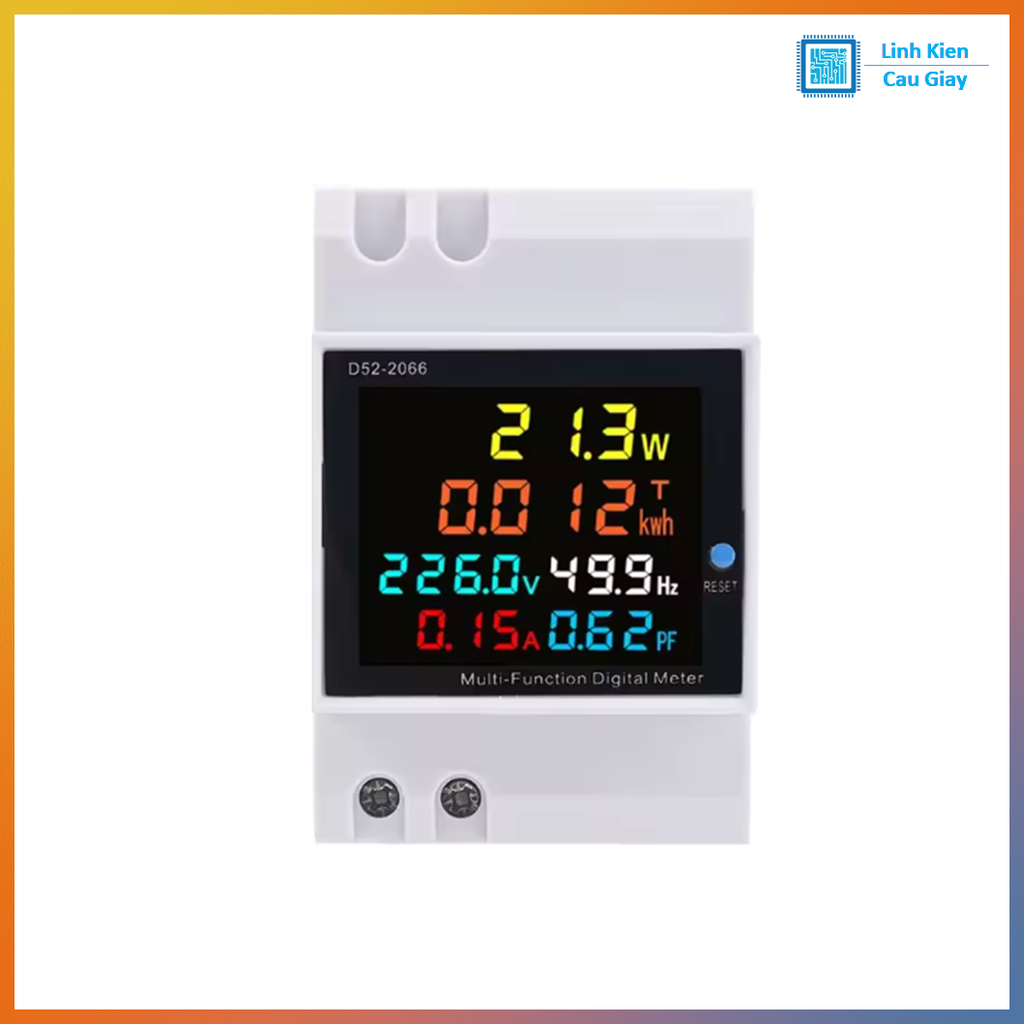

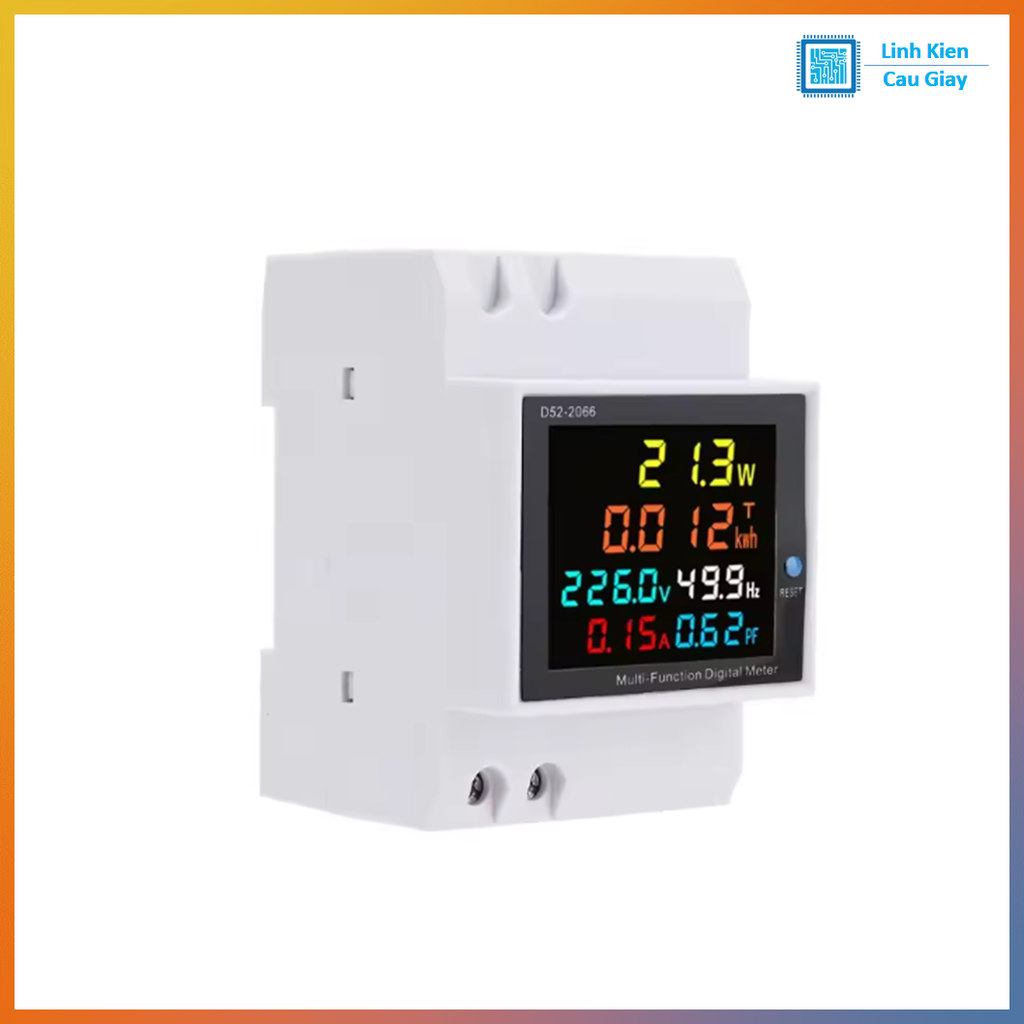

Màn hình LCD màu rõ nét, nhìn nhanh trong tủ điện
Nút Reset một chạm giúp xóa số kWh (phù hợp theo dõi theo ngày/tháng hoặc theo thiết bị)
Phù hợp lắp trong tủ điện gia đình, văn phòng, nhà trọ, xưởng nhỏ, tủ máy để theo dõi tiêu thụ điện và tải hoạt động theo thời gian thực

BCT (Built-in Current Transformer)
Có biến dòng (CT) tích hợp sẵn trong đồng hồ

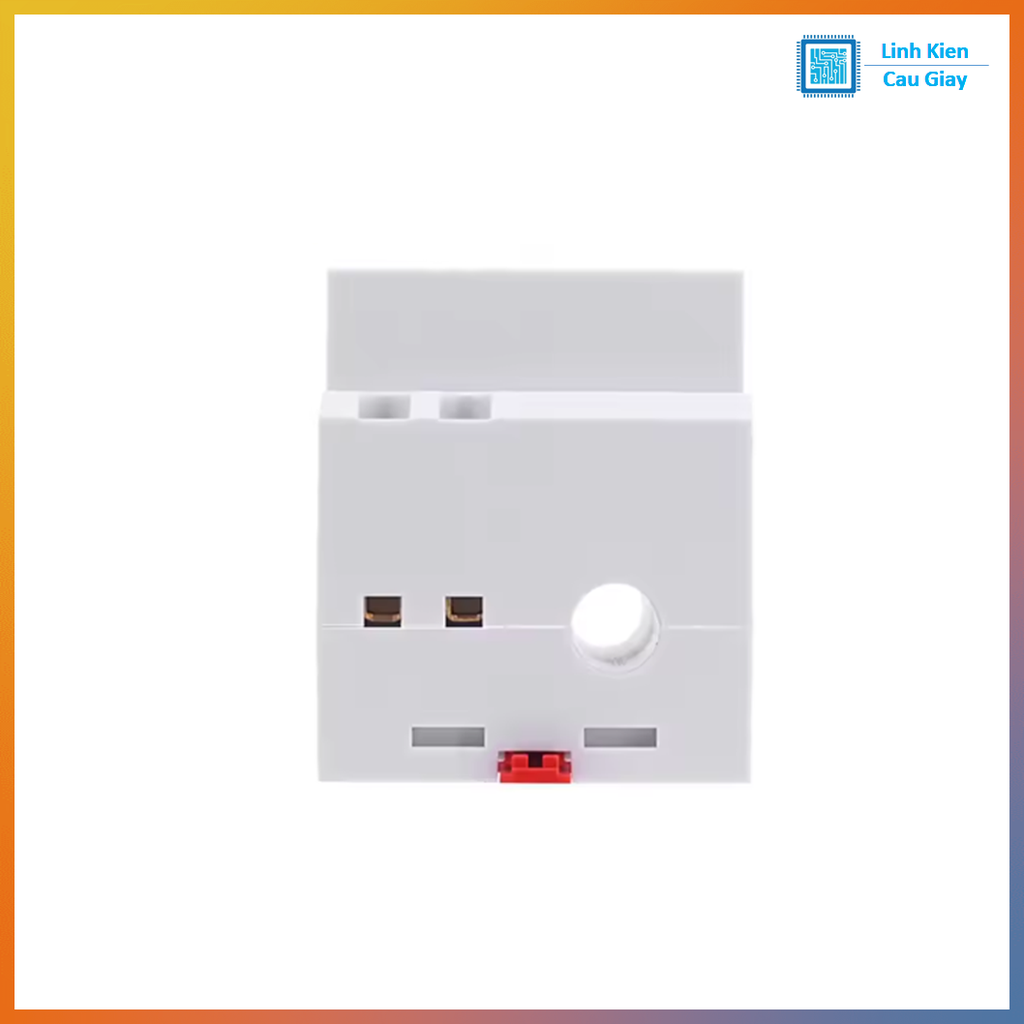

Lắp nhanh, gọn, thường chỉ cần cấp nguồn đo áp cho đồng hồ và luồn dây pha qua vị trí CT theo thiết kế của máy (nếu phiên bản có khe/đường luồn dây)
Phù hợp tủ điện nhỏ, thi công nhanh, ít dây

ECT (External Current Transformer)
Dùng biến dòng (CT) rời bên ngoài (CT kẹp/CT vòng)
Phù hợp khi dây to, không tiện luồn qua đồng hồ, hoặc muốn đặt CT xa vị trí đồng hồ
Đồng hồ sẽ có cặp chân nhận tín hiệu từ CT rời (thường ký hiệu S1/S2 hoặc K/L tùy nhà sản xuất)

Gợi ý chọn nhanh
Cần gọn, lắp nhanh, ít phụ kiện → chọn BCT
Dây nguồn to, cần linh hoạt vị trí đo, dễ thi công cải tạo → chọn ECT

Lưu ý quan trọng
Đo dòng bằng CT chỉ kẹp/luồn 1 dây pha (L). Không kẹp cả L và N cùng lúc vì sẽ triệt tiêu dòng đo.

Ứng dụng

Theo dõi điện năng phòng trọ/nhà cho thuê (kWh theo kỳ)
Giám sát tải tủ điện gia đình, tủ văn phòng, cửa hàng
Đo điện cho tủ máy, tủ điều khiển, thiết bị công nghiệp nhỏ
Kiểm tra công suất tiêu thụ của bơm, quạt, máy nén, máy gia nhiệt, bộ nguồn

Hiển thị 6 thông số cùng lúc, không cần bấm chuyển màn
Theo dõi công suất tức thời W và điện năng kWh giúp kiểm soát tiền điện/thiết bị hao điện
Có tần số Hz và PF để kiểm tra chất lượng tải và tình trạng vận hành

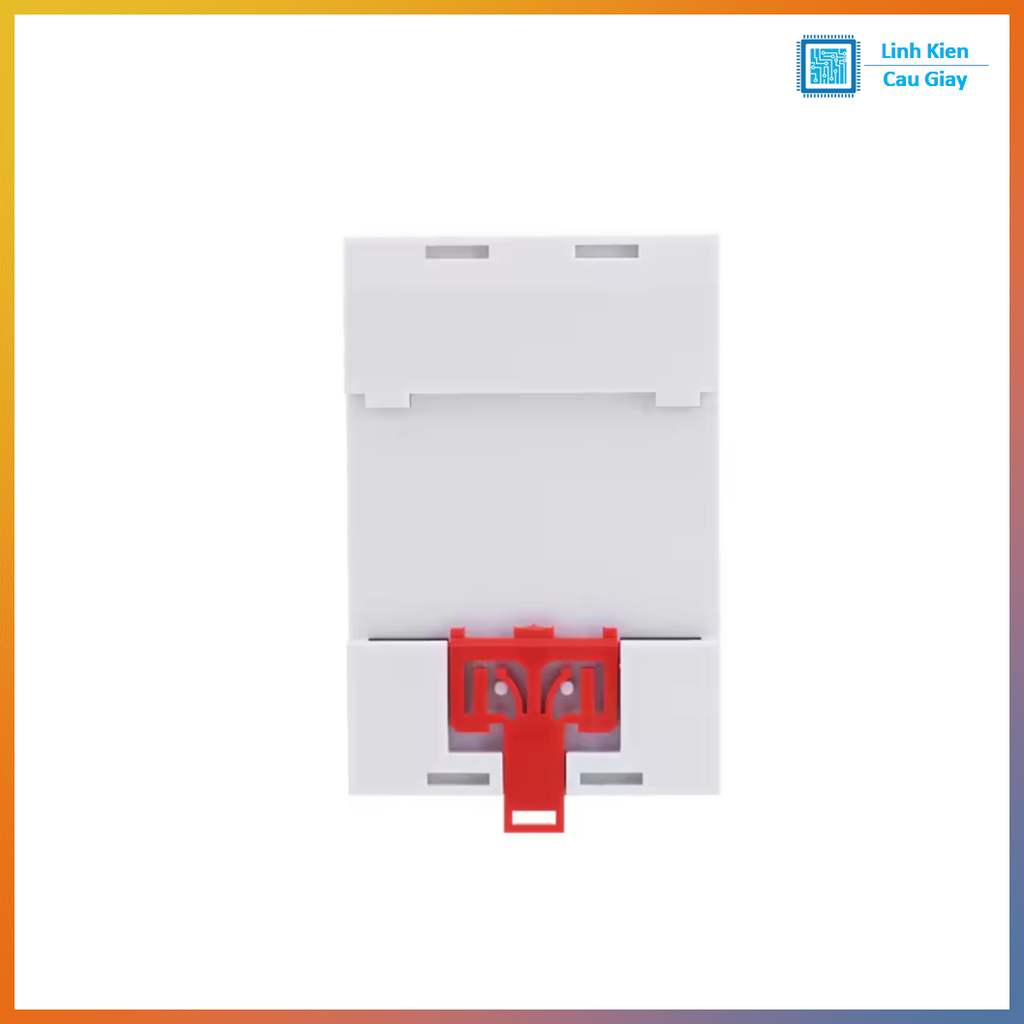

Vỏ cách điện chống cháy, lắp ray DIN gọn gàng

Sơ đồ chân

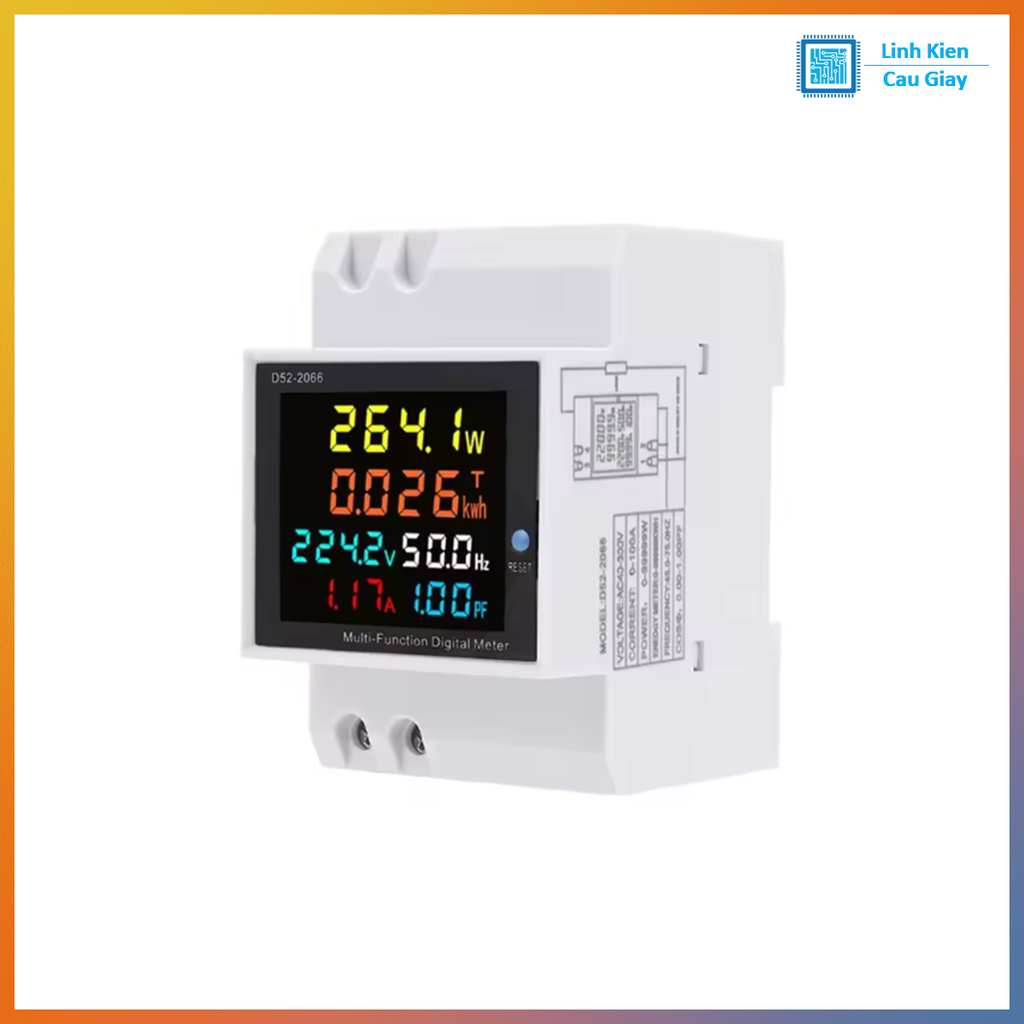

in sơ đồ khác nhau, khi lắp hãy ưu tiên sơ đồ in trên hông/thân đồng hồ.

Khuyến nghị an toàn
Ngắt điện hoàn toàn trước khi đấu dây
Siết ốc chắc, dùng đầu cos nếu dây mềm nhiều sợi
Nếu bạn muốn mình ghi đúng chân 100% theo mẫu hàng của bạn, bạn chụp thêm ảnh rõ phần sơ đồ đấu dây in bên hông (gần các ký hiệu chân)

Thông số kĩ thuật

Model: D52-2066
Loại pha: 1 pha
Lắp đặt: gắn ray DIN
Điện áp đo: AC 40–300V (một số phiên bản có dải AC 250–450V)
Dòng đo: 0–100A
Công suất hiển thị: 0–99999W
Điện năng: 0–99999kWh
Tần số: 45.0–75.0Hz
Hệ số công suất: 0.00–1.00PF
Độ chính xác/Class: ±(0.01% + 1)
Kích thước: 54 × 80 × 64mm
Nguồn cấp: AC

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
