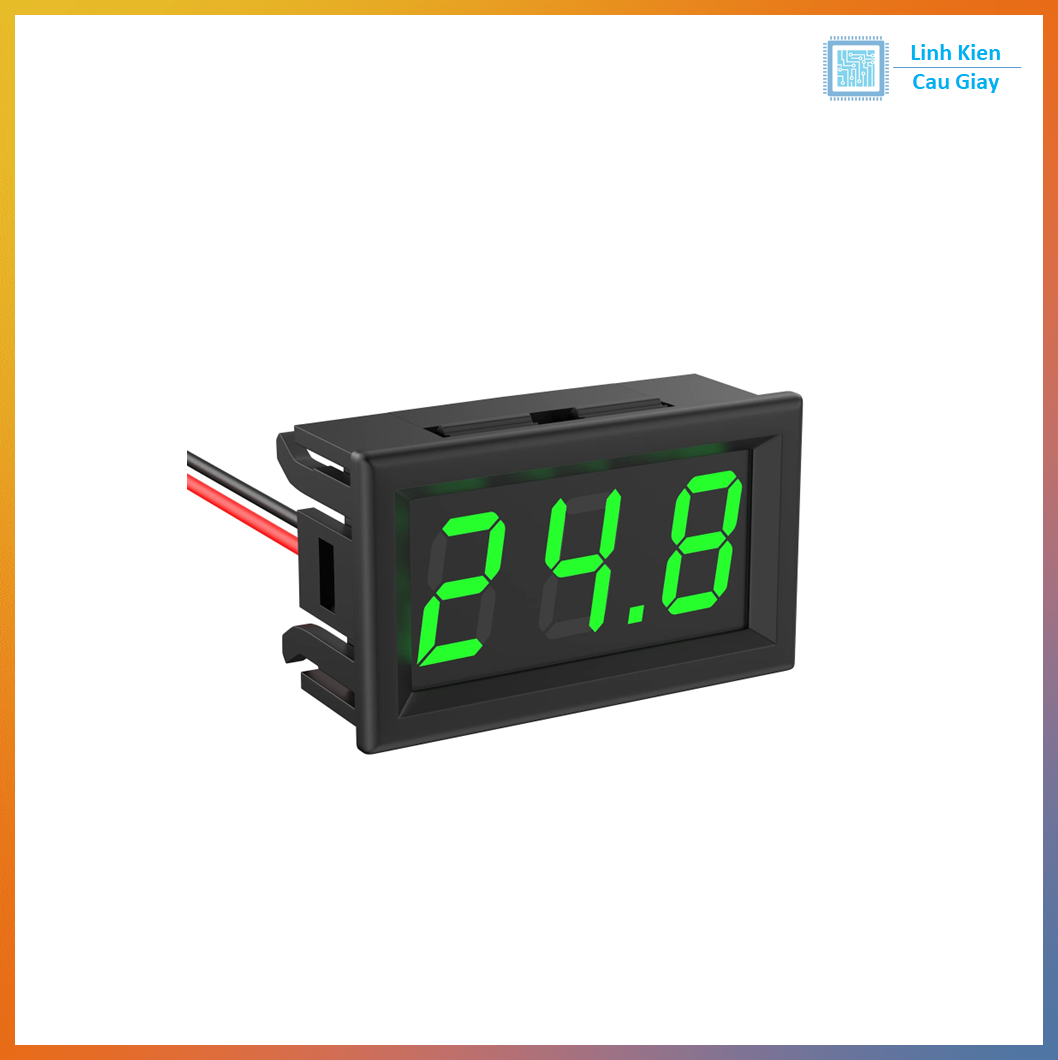

Module đo điện áp DC 5V – 120V – DC Digital Voltmeter hiển thị LED

Mô tả sản phẩm

Đồng hồ đo điện áp DC 5–120V là thiết bị hiển thị điện áp dạng LED kỹ thuật số, độ chính xác cao, hiển thị rõ ràng.
Có thể kết nối trực tiếp vào nguồn DC cần đo, không cần thêm mạch phụ trợ.
Sản phẩm thường dùng trong giám sát điện áp pin, ắc quy, bộ nguồn DC, hệ thống năng lượng mặt trời và các thiết bị DIY.

Ứng dụng

• Giám sát điện áp pin 18650, ắc quy 12V, 24V, 48V.

• Theo dõi điện áp trong mạch nguồn DC.

• Dùng cho các dự án DIY, robot, xe điện.

• Hệ thống năng lượng mặt trời, UPS, inverter.

Sơ đồ chân

• ĐỎ: nối vào cực dương nguồn cần đo.

• ĐEN: nối vào cực âm nguồn cần đo.

Thông số kĩ thuật

• Loại: Đồng hồ đo điện áp DC.

• Dải đo: 5V – 120V DC.

• Sai số: ±1% (tùy phiên bản).

• Hiển thị: LED 7 đoạn (màu đỏ/xanh lá/xanh dương).

• Điện áp hoạt động: đo trực tiếp từ nguồn (tự cấp nguồn).

• Dòng tiêu thụ: < 20mA.

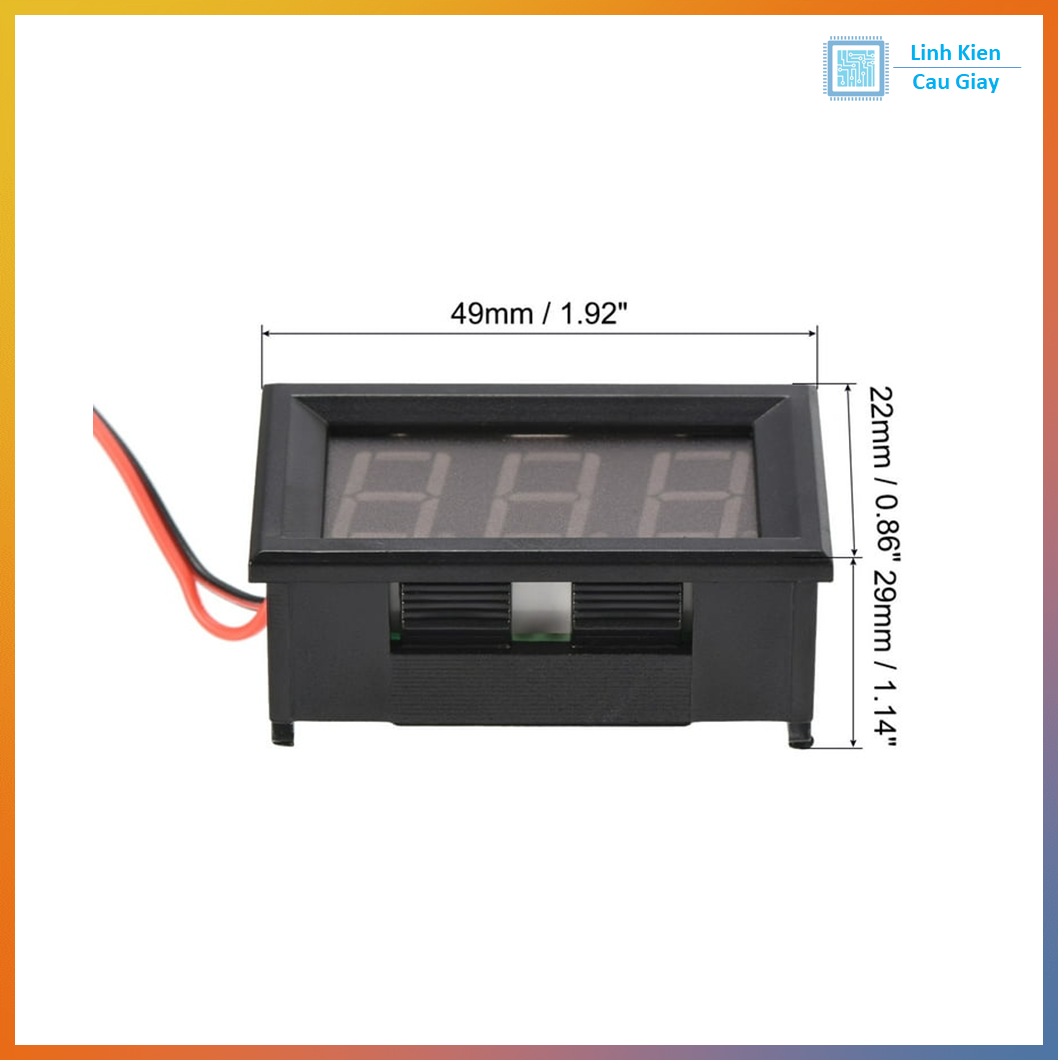

• Kích thước: ~ 49mm x 29mm x 22mm.

Hướng dẫn sử dụng

• Kết nối dây Đỏ vào cực dương và dây Đen vào cực âm của nguồn DC cần đo.

• Màn hình LED sẽ hiển thị điện áp tức thời (V).

• Không dùng để đo điện áp AC (220V) để tránh hỏng mạch.

• Nếu đo ắc quy, nên lắp song song với tải để giám sát điện áp liên tục.

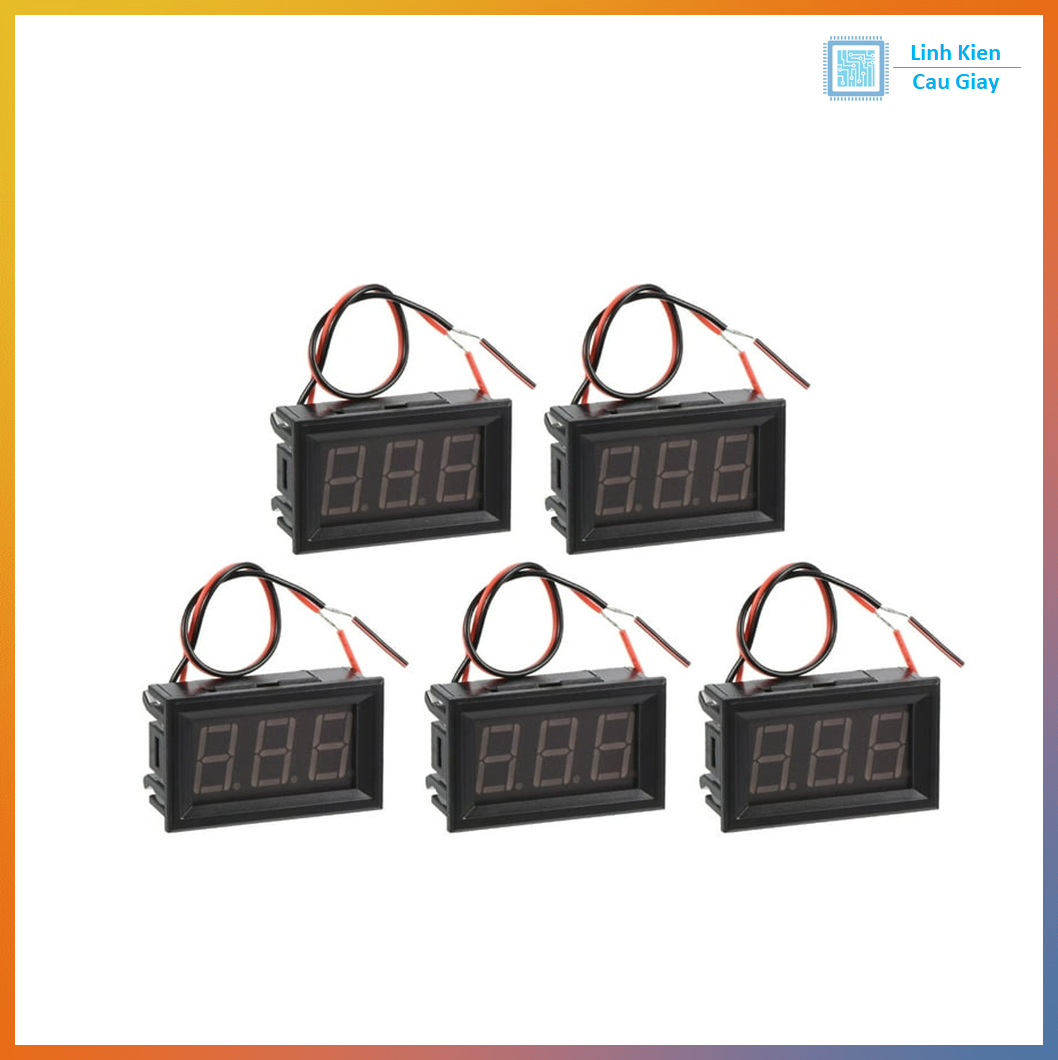

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
