Module đo áp và dòng điện DC 0–100V / 50A – DC Digital Voltmeter Ammeter kèm Shunt

Mô tả sản phẩm

Module được thiết kế để đo đồng thời điện áp và dòng điện DC, hiển thị trên màn hình LED 7 đoạn.
Dải đo rộng: 0–100V DC và 0–50A DC, thích hợp cho các hệ thống pin, ắc quy, nguồn DC.
Kèm theo trở shunt chuyên dụng để đo dòng điện chính xác và an toàn.

Ứng dụng

• Giám sát pin, ắc quy 12V, 24V, 48V.

• Theo dõi dòng điện, điện áp trong hệ thống năng lượng mặt trời, UPS.

• Sử dụng cho xe điện, robot, thiết bị DIY công suất cao.

• Lắp đặt trong tủ điện DC, nguồn tổ ong.

Sơ đồ chân

• VCC (ĐỎ/ĐEN): cấp nguồn nuôi đồng hồ (thường 5–30V DC).

• Dây VÀNG: đo điện áp (song song với nguồn cần đo).

• Trở Shunt: mắc nối tiếp tải để đo dòng điện.

Thông số kĩ thuật

• Loại: Module đo áp và dòng DC (2 trong 1).

• Dải đo điện áp: 0–100V DC.

• Dải đo dòng điện: 0–50A DC.

• Sai số: ±1%.

• Hiển thị: LED 7 đoạn, 2 hàng (V/A).

• Điện áp nuôi: 5V – 30V DC.

• Shunt đi kèm: 50A (chuẩn).

• Kích thước module: ~ 48mm x 29mm x 22mm.

Hướng dẫn sử dụng

• Cấp nguồn nuôi 5–30V DC cho đồng hồ (dây đỏ và đen).

• Nối dây vàng song song với nguồn cần đo điện áp.

• Mắc trở shunt nối tiếp tải để đo dòng điện.

• Điện áp và dòng điện sẽ hiển thị đồng thời trên LED.

• Đảm bảo đấu dây đúng cực để tránh hỏng mạch.

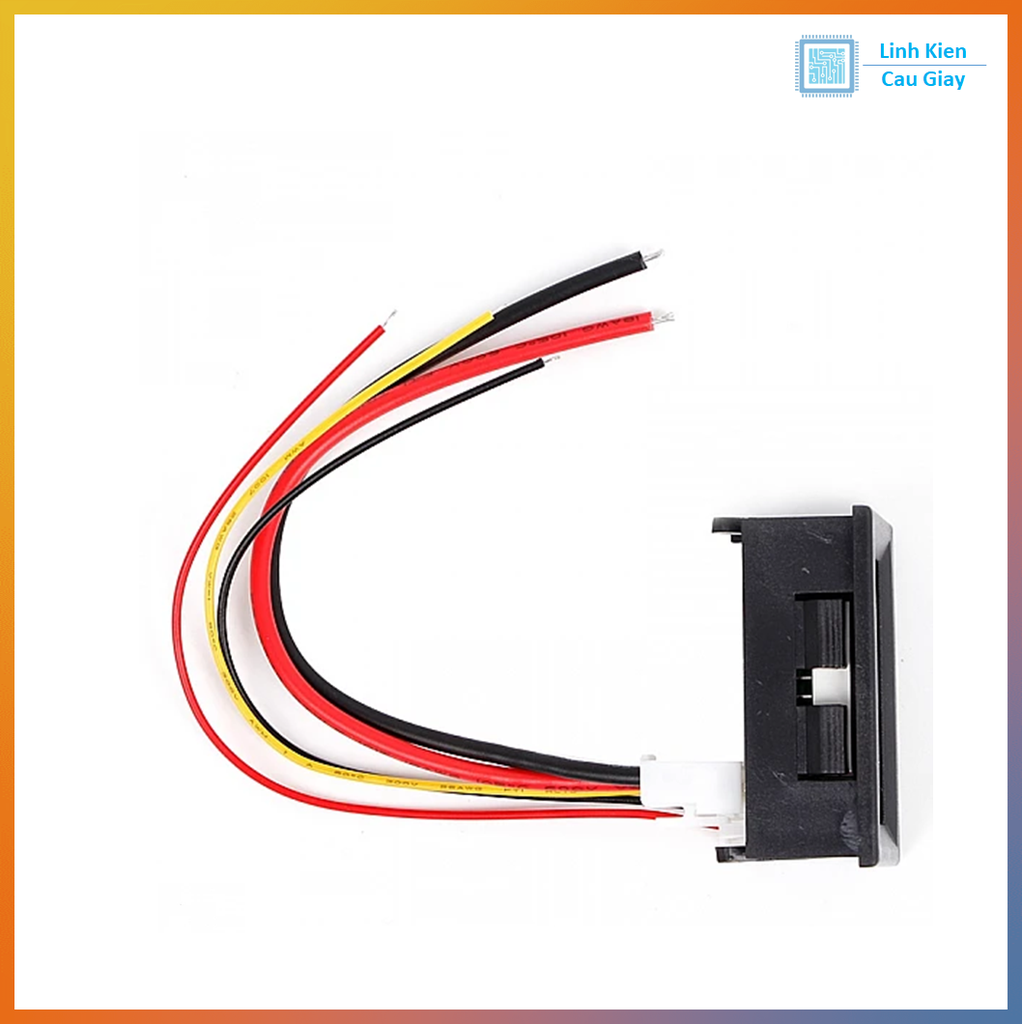

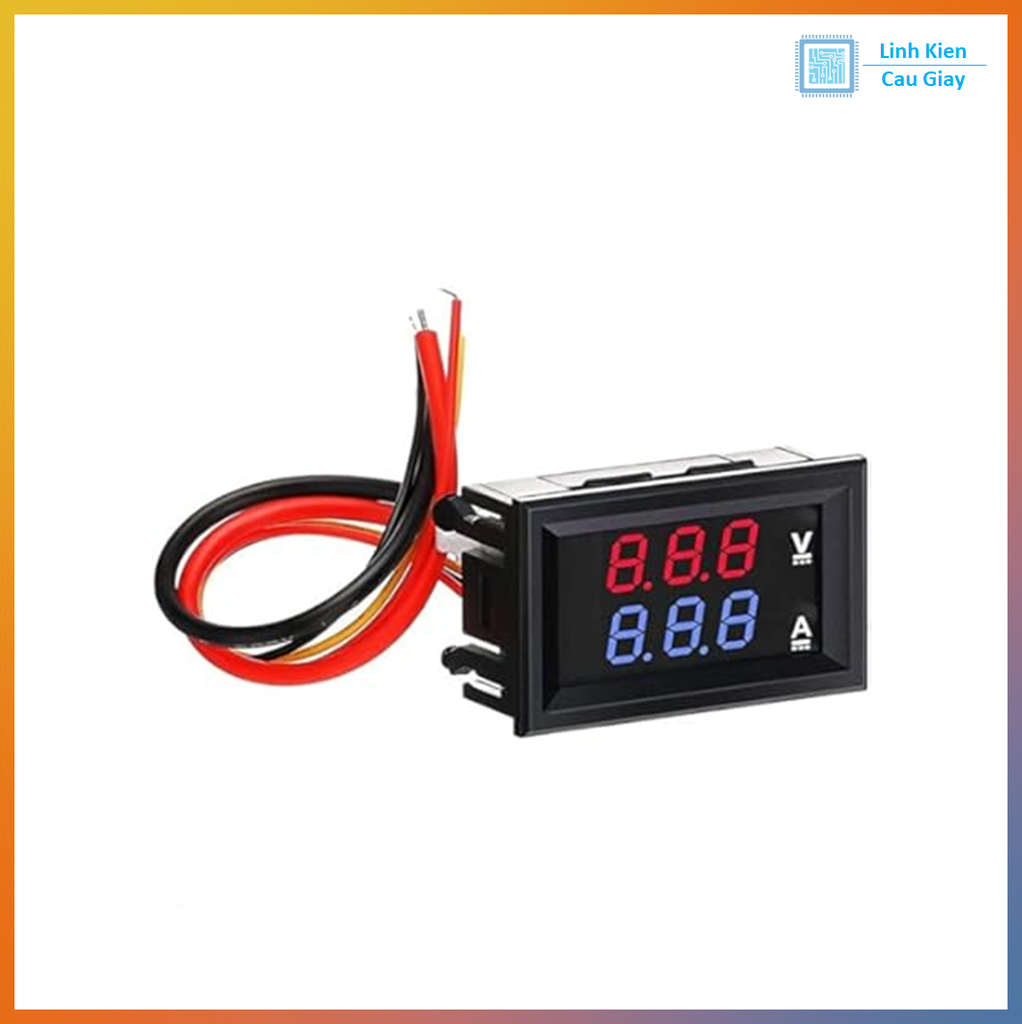

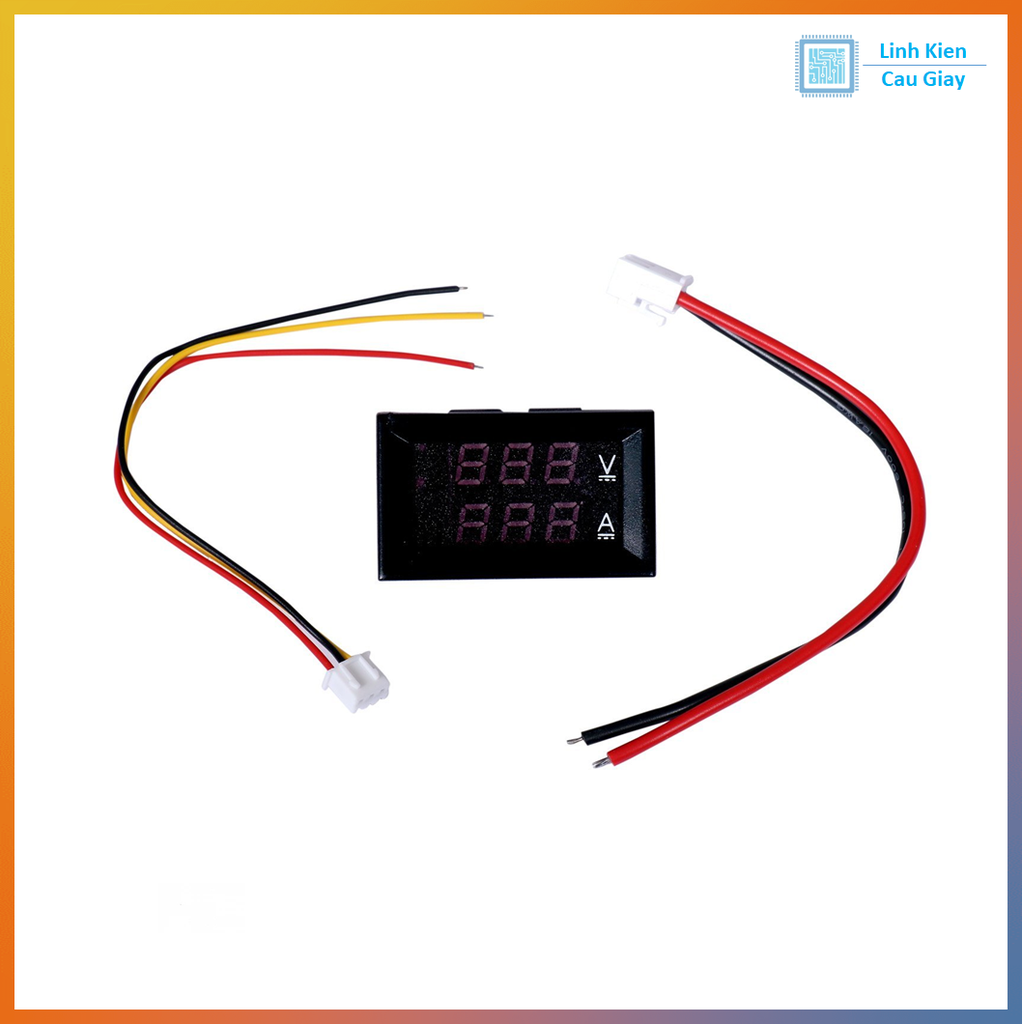

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
