Module đo điện áp AC 70V – 500V – Digital AC Voltmeter LED

Mô tả sản phẩm

Đồng hồ đo điện áp AC 70–500V được thiết kế nhỏ gọn, dạng LED 7 đoạn, hiển thị rõ ràng.
Kết nối trực tiếp với lưới điện xoay chiều, không cần nguồn phụ.
Được dùng để giám sát điện áp 1 pha trong gia đình, xưởng, máy móc công nghiệp và các dự án DIY.

Ứng dụng

• Theo dõi điện áp lưới AC trong gia đình (220V).

• Giám sát điện áp đầu vào của UPS, inverter, máy phát điện.

• Hệ thống công nghiệp, tủ điện.

• Các dự án DIY cần đo điện áp xoay chiều.

Sơ đồ chân

• ĐỎ: nối vào dây pha (L).

• ĐEN: nối vào dây trung tính (N).

Thông số kĩ thuật

• Loại: Đồng hồ đo điện áp AC.

• Dải đo: 70V – 500V AC.

• Sai số: ±1% (tùy phiên bản).

• Hiển thị: LED 7 đoạn (màu đỏ/xanh lá/xanh dương).

• Nguồn hoạt động: tự cấp từ điện áp đo (không cần nguồn phụ).

• Dòng tiêu thụ: < 20mA.

• Kích thước: ~ 48mm x 29mm x 22mm.

Hướng dẫn sử dụng

• Kết nối 2 dây của đồng hồ song song với nguồn AC cần đo.

• Màn hình LED sẽ hiển thị giá trị điện áp tức thời (V).

• Sử dụng đúng dải điện áp (70–500V AC).

• Không dùng để đo DC, chỉ dành cho lưới xoay chiều.

• Khi lắp đặt nên đảm bảo an toàn điện (ngắt nguồn trước khi đấu dây).

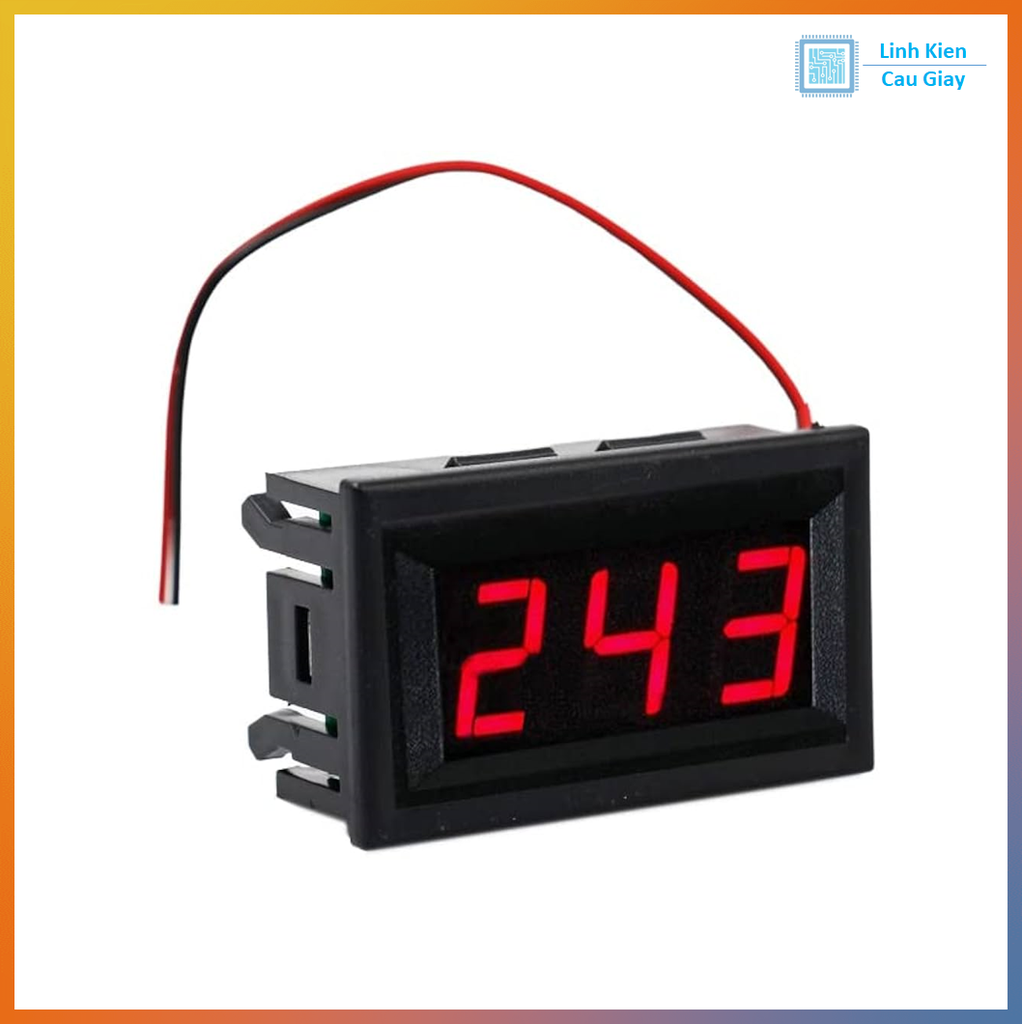

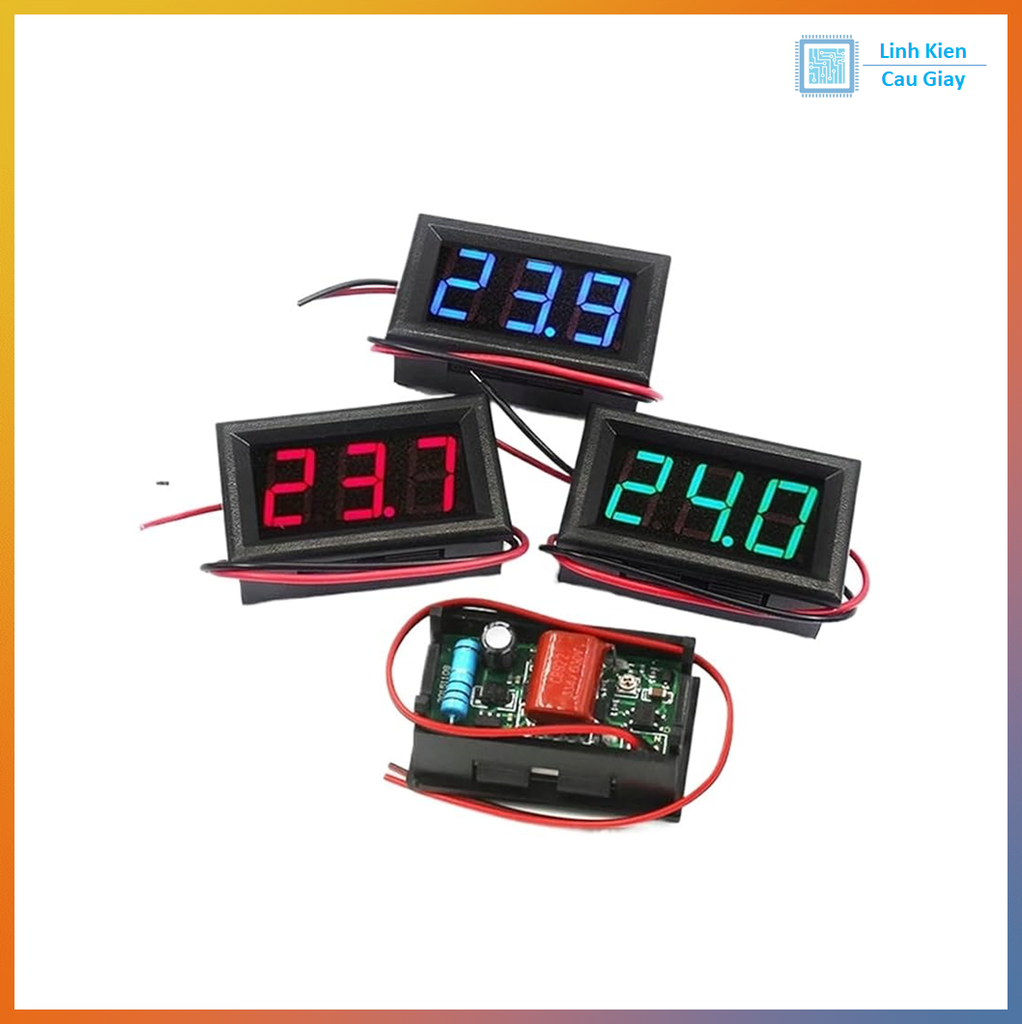

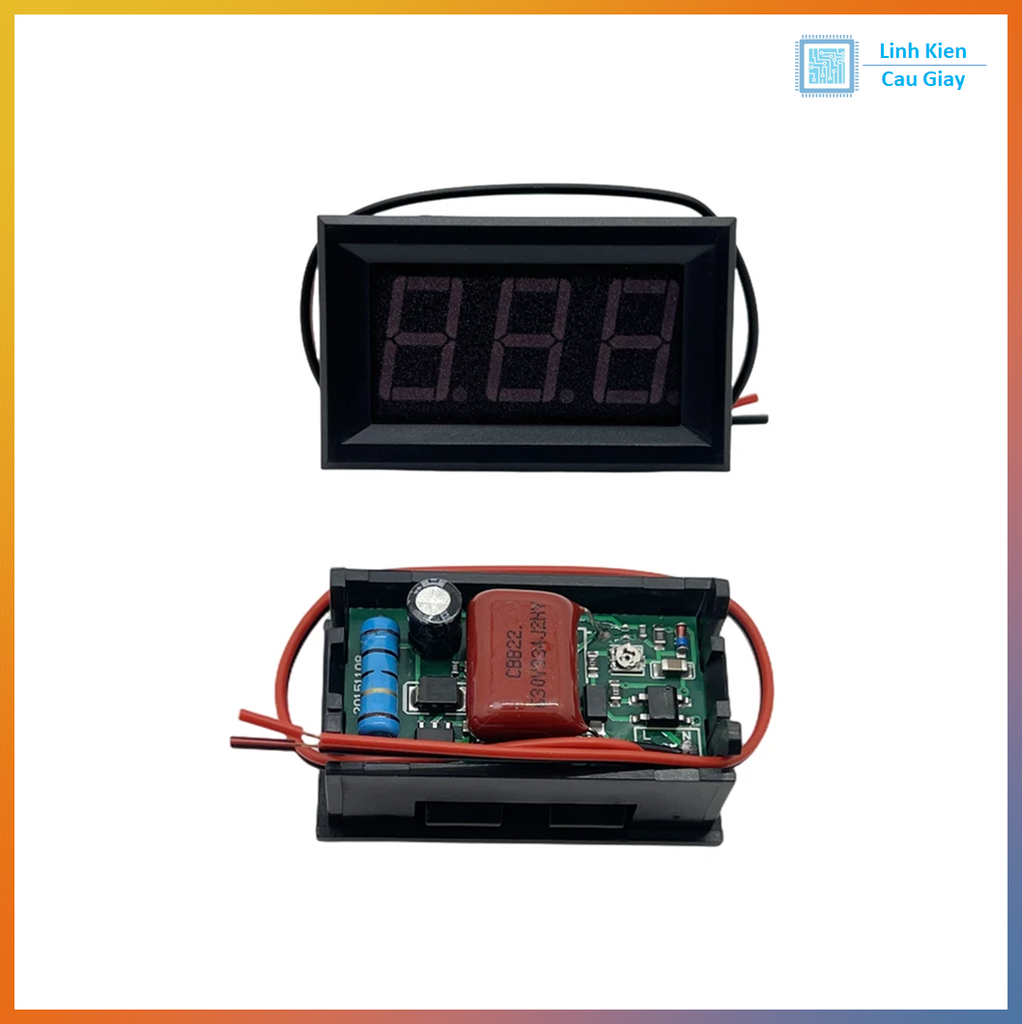

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
