Module đo áp và dòng điện DC 0–100V / 10A – DC Digital Voltmeter Ammeter

Mô tả sản phẩm

Module đo điện áp và dòng điện DC cho phép hiển thị đồng thời giá trị điện áp (V) và dòng điện (A) trên màn hình LED 7 đoạn.
Dải đo phù hợp cho các mạch nguồn DC thông dụng như pin 18650, ắc quy 12V, 24V, 48V, nguồn tổ ong, DIY robot và xe điện.
Thiết kế nhỏ gọn, dễ dàng tích hợp vào nhiều thiết bị điện tử.

Ứng dụng

• Giám sát điện áp và dòng điện trong mạch nguồn DC.

• Đo và theo dõi pin, ắc quy sạc/xả.

• Sử dụng trong xe điện, robot DIY.

• Giám sát hệ thống năng lượng mặt trời, UPS, inverter.

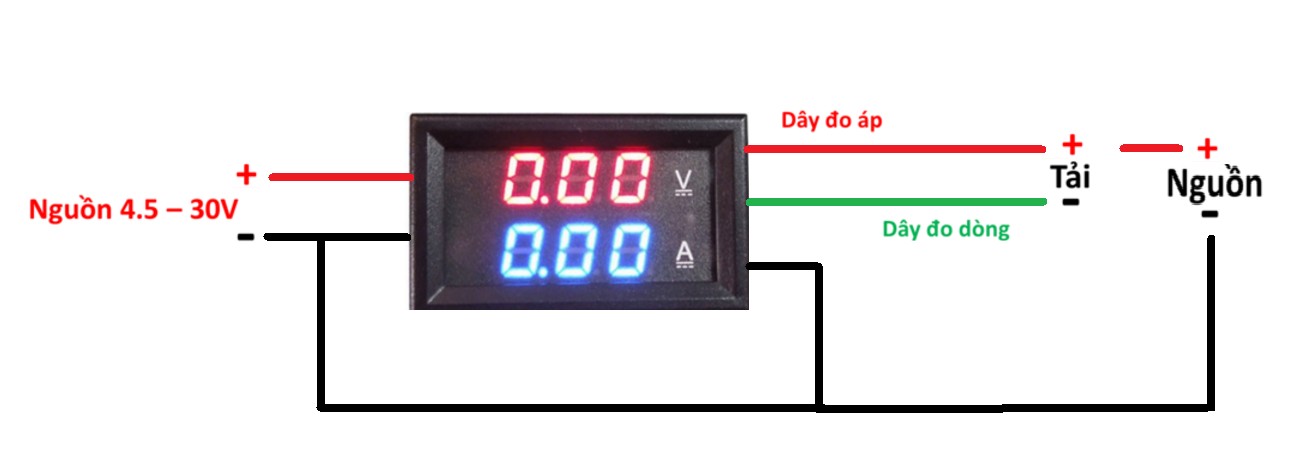

Sơ đồ chân

• ĐỎ/ĐEN: cấp nguồn nuôi cho đồng hồ (5V–30V DC).

• VÀNG: đấu song song để đo điện áp.

• ĐEN, ĐỎ TO: mắc nối tiếp với tải để đo dòng điện (tối đa 10A).

Thông số kĩ thuật

• Loại: Đồng hồ đo áp & dòng DC (V/A meter).

• Dải đo điện áp: 0 – 100V DC.

• Dải đo dòng điện: 0 – 10A DC.

• Sai số: ±1%.

• Hiển thị: LED 7 đoạn, 2 hàng (điện áp – dòng điện).

• Điện áp nuôi: 5V – 30V DC.

• Dòng tiêu thụ: < 20mA.

• Kích thước module: ~ 48mm x 29mm x 22mm.

Hướng dẫn sử dụng

• Cấp nguồn nuôi cho đồng hồ (dây đỏ/đen).

• Nối dây vàng song song với nguồn cần đo điện áp.

• Mắc dây xanh nối tiếp với tải để đo dòng điện.

• Màn hình LED hiển thị đồng thời giá trị V/A.

• Không sử dụng vượt quá dải đo (100V / 10A).

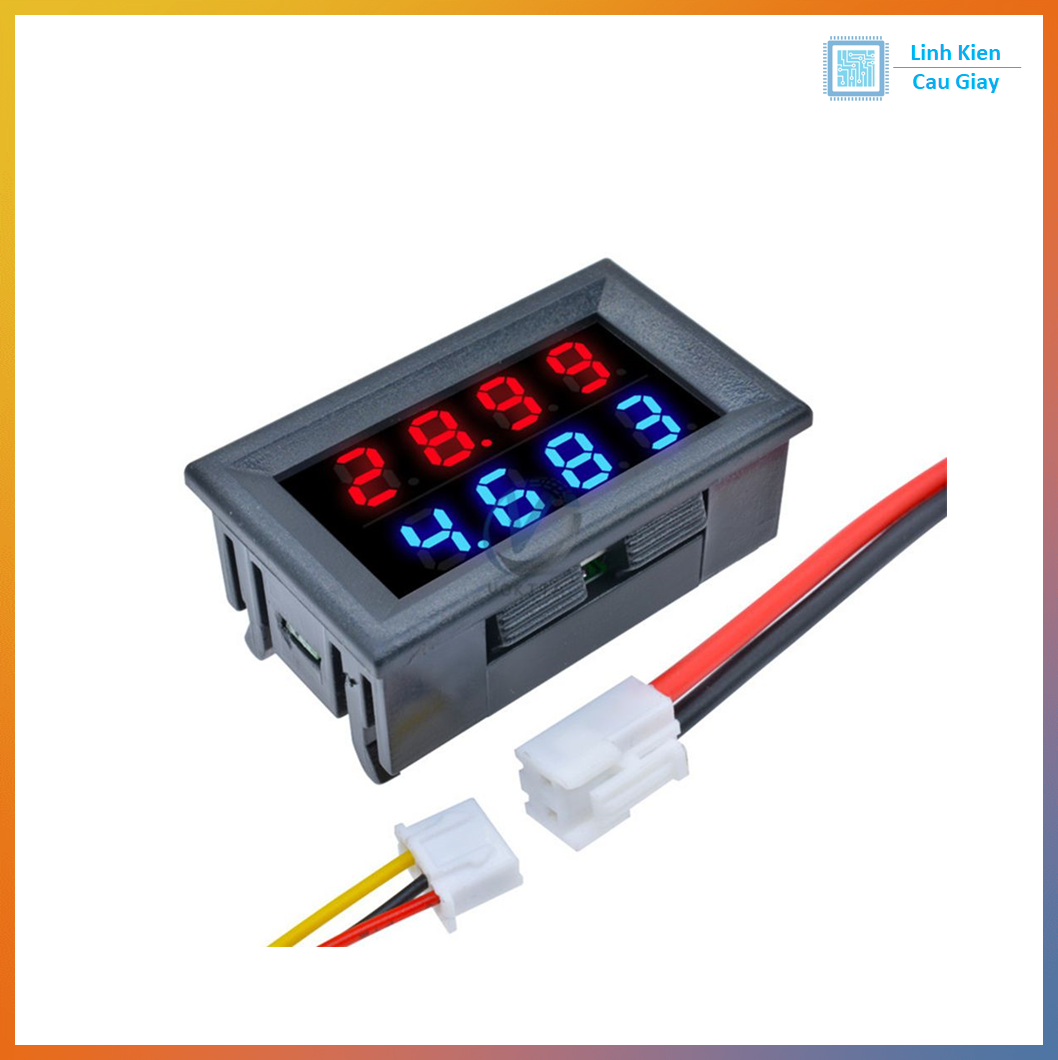

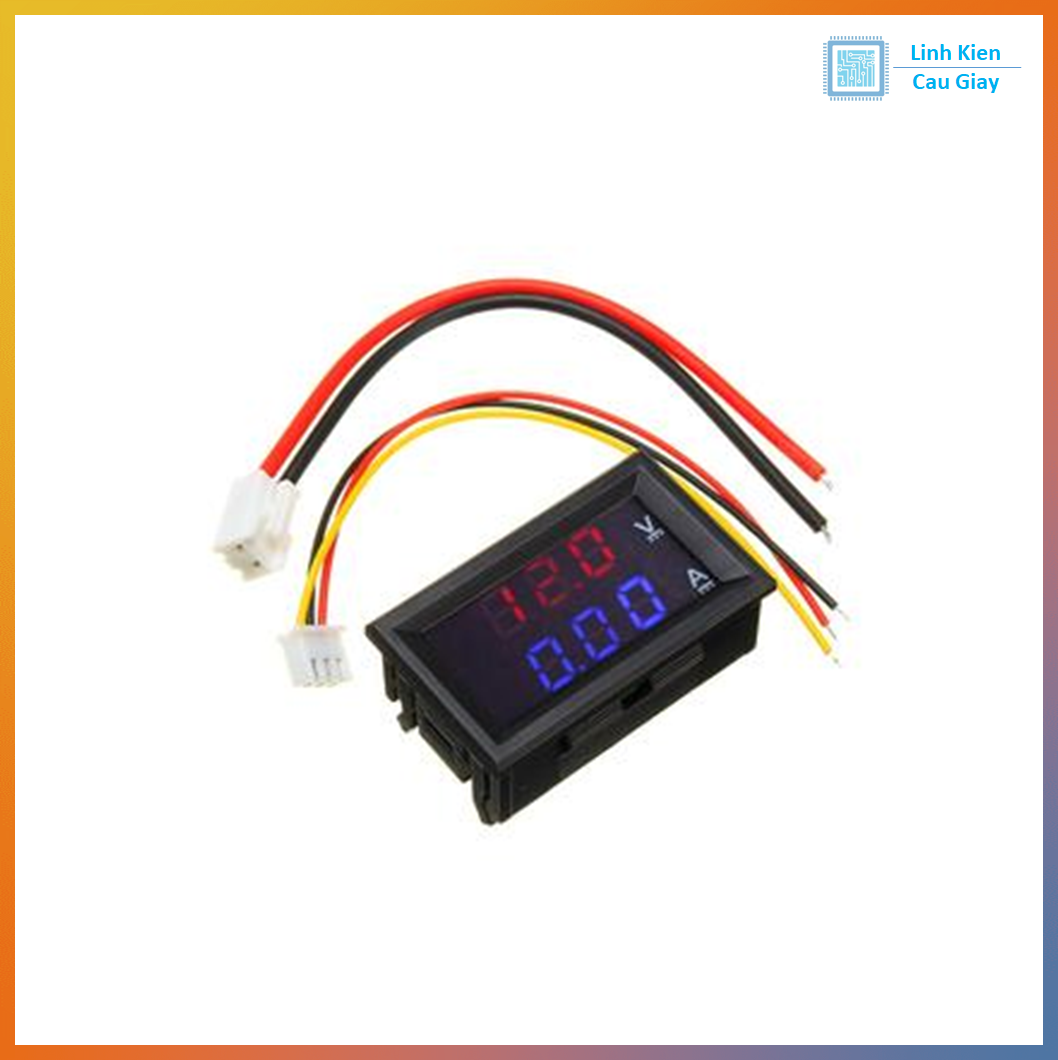

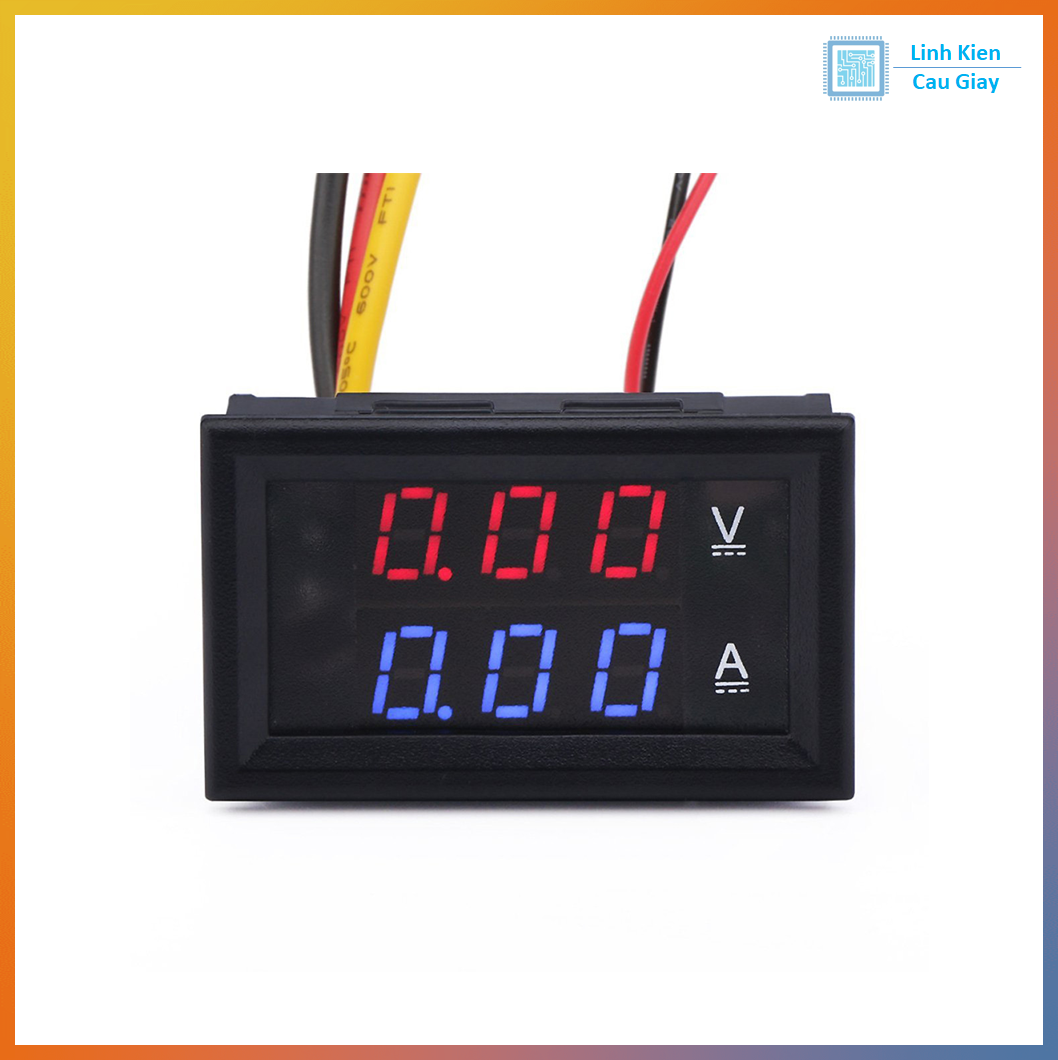

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
