Module đo điện áp DC LED 0.28" 0–100V – Digital Voltmeter Mini

Mô tả sản phẩm

Module đồng hồ đo điện áp DC LED mini có kích thước màn hình 0.28 inch, dễ quan sát, tiêu thụ điện năng thấp.
Dải đo rộng từ 0V đến 100V DC, kết nối trực tiếp vào nguồn cần đo.
Thiết kế nhỏ gọn, dễ tích hợp vào các thiết bị điện tử, mạch DIY.

Ứng dụng

• Giám sát điện áp pin 18650, ắc quy 12V, 24V, 48V.

• Theo dõi điện áp bộ nguồn DC.

• Hệ thống năng lượng mặt trời, UPS, inverter.

• Lắp đặt trong robot, xe điện, các thiết bị DIY.

Sơ đồ chân

• ĐỎ: nối vào cực dương nguồn cần đo.

• ĐEN: nối vào cực âm nguồn cần đo.

Thông số kĩ thuật

• Loại: Đồng hồ đo điện áp DC LED mini.

• Dải đo: 0–100V DC.

• Điện áp hoạt động: 4.5V – 30V DC (nuôi mạch hiển thị).

• Sai số: ±1%.

• Màn hình: LED 7 đoạn, kích thước 0.28 inch (màu đỏ/xanh tùy loại).

• Dòng tiêu thụ: < 20mA.

• Kích thước module: ~ 31mm x 12mm x 9mm.

Hướng dẫn sử dụng

• Cấp nguồn cho đồng hồ bằng dây đỏ (+) và đen (–).

• Nối song song với nguồn DC cần đo.

• Điện áp hiển thị trực tiếp trên màn hình LED (V).

• Không dùng để đo điện áp AC.

• Khi dùng đo pin/ắc quy, nên lắp cố định để theo dõi liên tục.

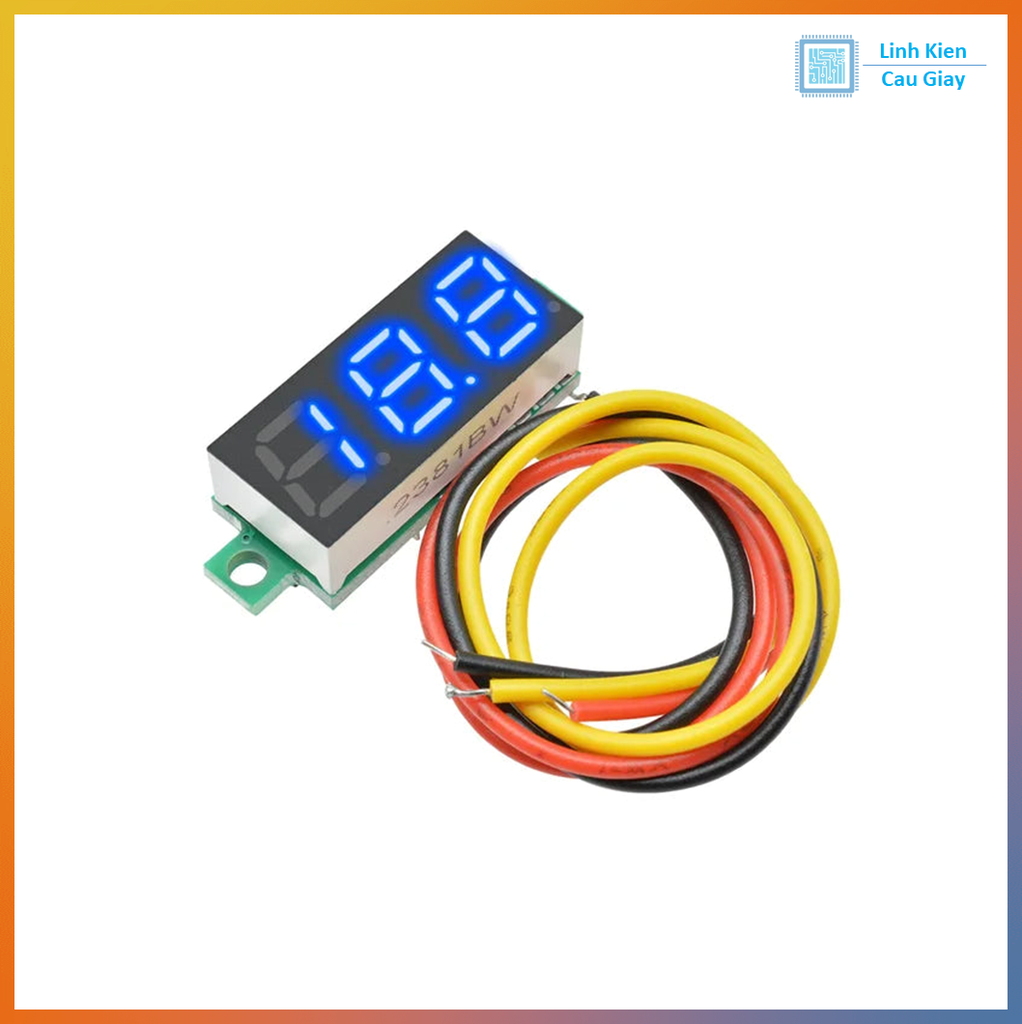

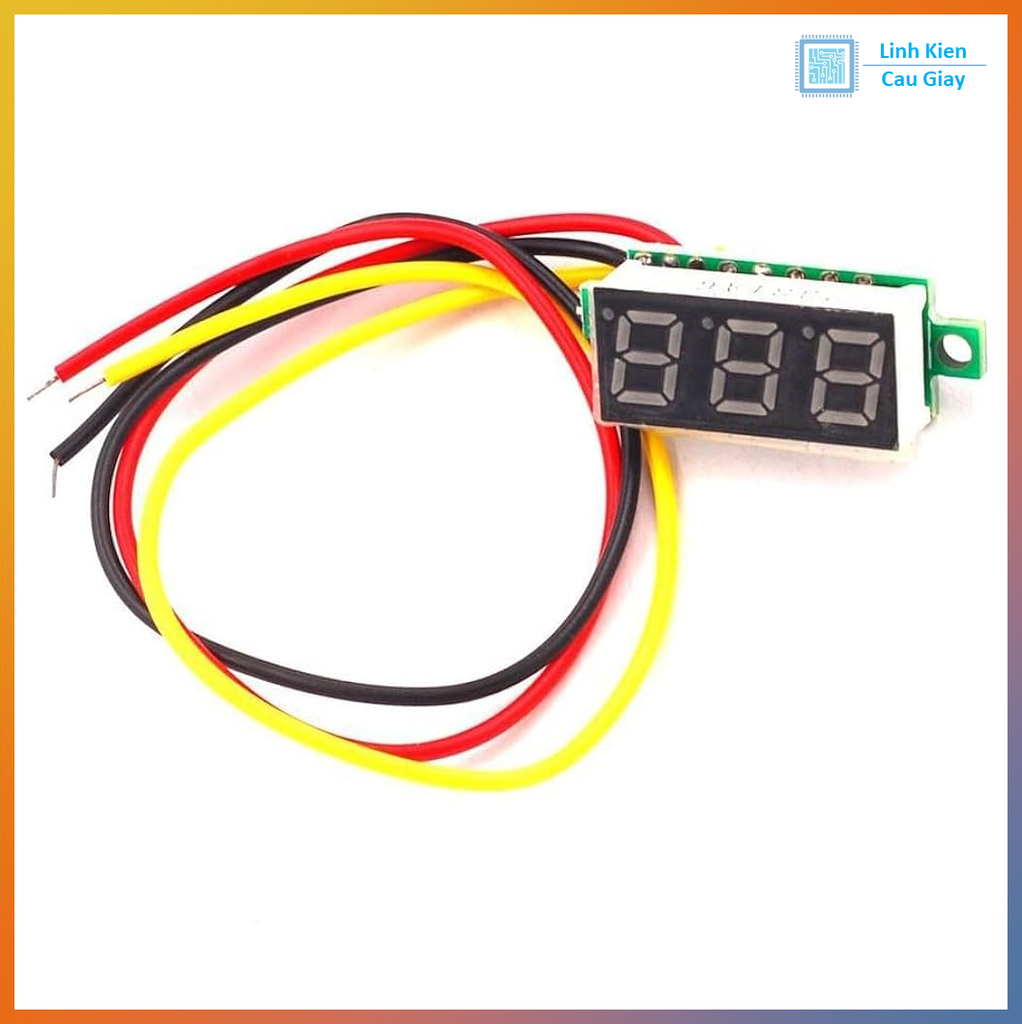

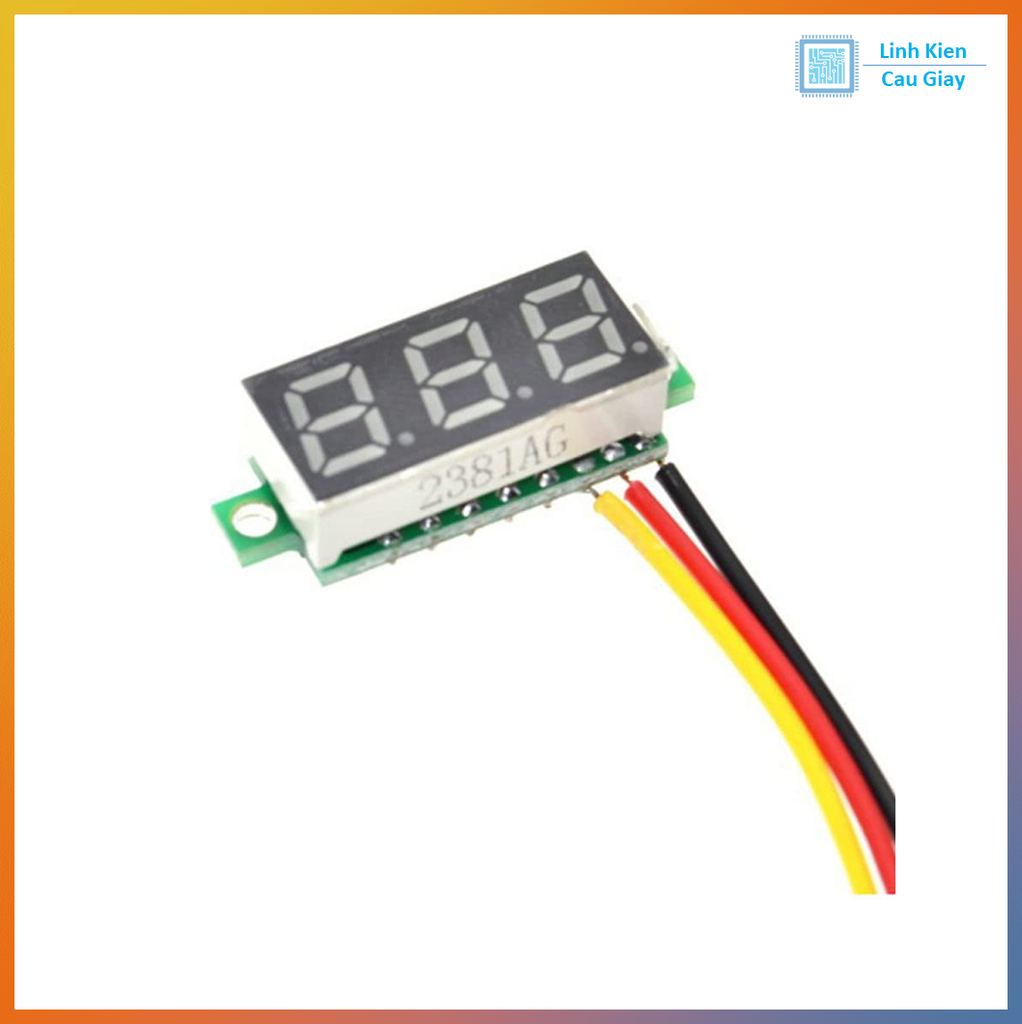

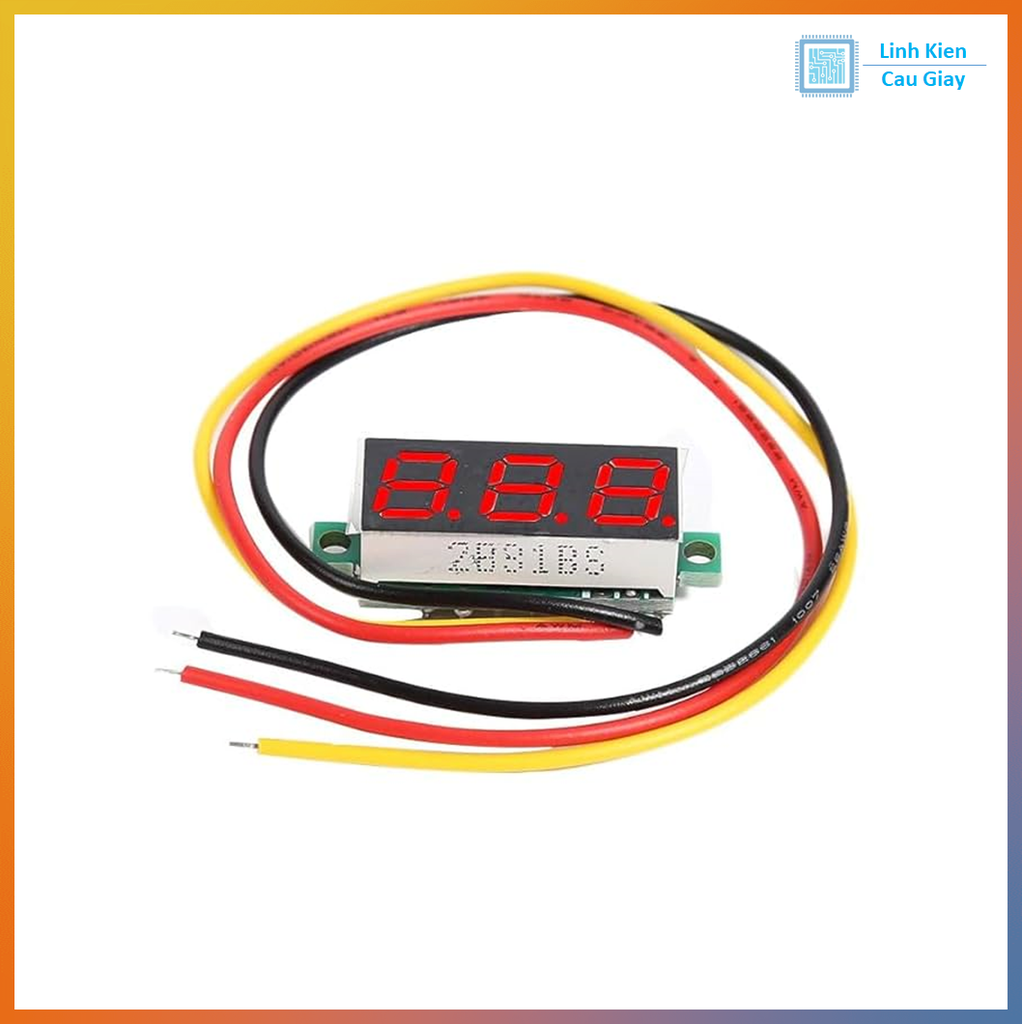

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
