Mạch tạo xung 2 kênh 1Hz ~ 150KHz

(Mã SP:CG000309)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

68.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mạch Tạo Xung 2 Kênh PWM 1Hz ~ 150KHz – Điều Chỉnh Tần Số & Duty-Cycle Linh Hoạt

Mô tả sản phẩm

Mạch tạo xung 2 kênh PWM 1Hz ~ 150kHz là thiết bị chuyên dụng để tạo tín hiệu xung vuông đầu ra cho các ứng dụng điều khiển tốc độ motor, dimmer LED, điều chế tín hiệu hoặc kiểm tra mạch điện tử.

Mạch hỗ trợ hai kênh PWM độc lập (PWM1 & PWM2), cho phép người dùng thiết lập tần số và độ rộng xung (duty cycle) riêng biệt cho từng kênh bằng hệ thống 3 nút nhấn [Set], [Up], [Down] tích hợp sẵn. Giao diện điều khiển dễ dùng, hiển thị dạng LED 7 đoạn, giúp điều chỉnh nhanh và chính xác.

Ứng dụng

  • Điều khiển tốc độ motor DC

  • Điều chỉnh độ sáng đèn LED

  • Làm nguồn xung kiểm tra mạch điện tử

  • Làm tín hiệu test cho các module xử lý tín hiệu số

  • Dự án Arduino, IoT, học lập trình PWM

  • Mạch điều chế tín hiệu hoặc mô phỏng bộ phát tín hiệu

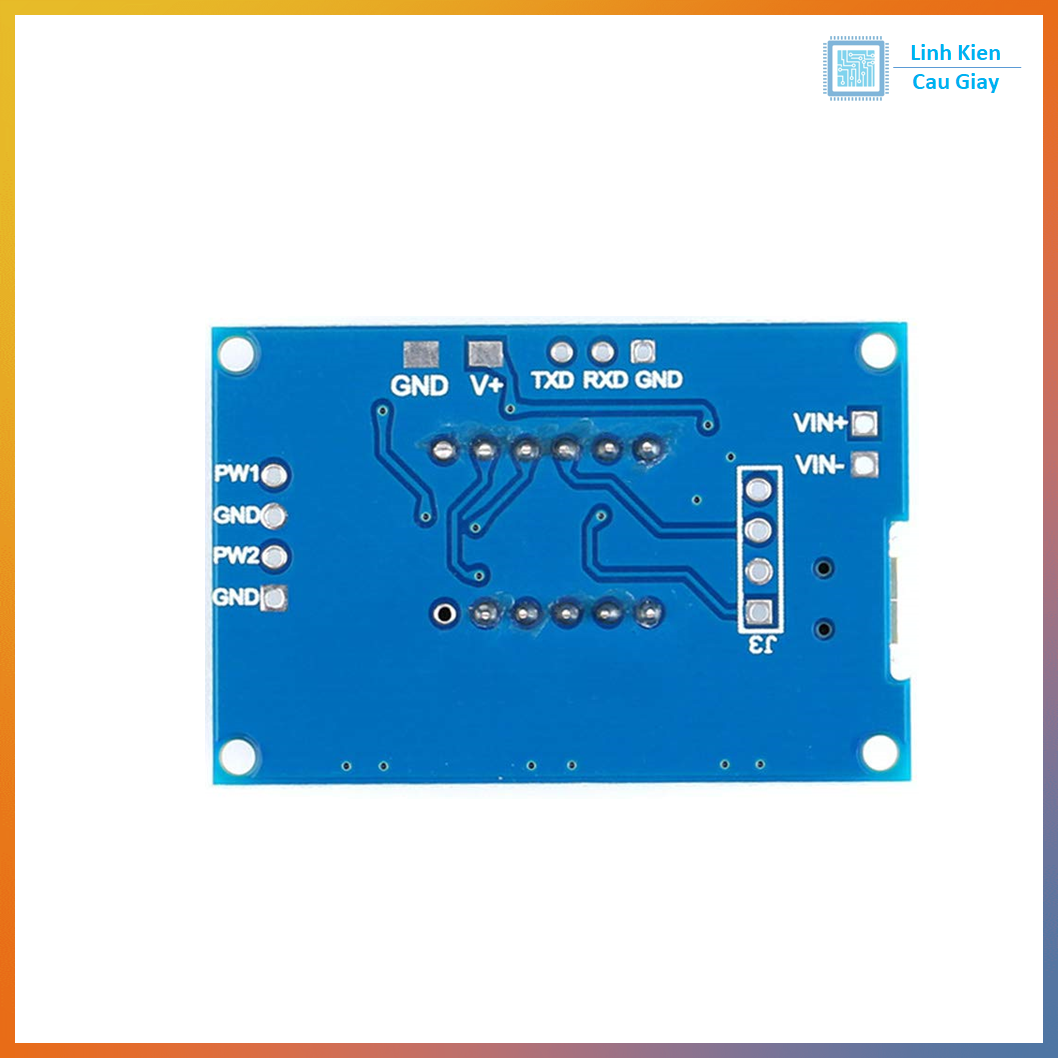

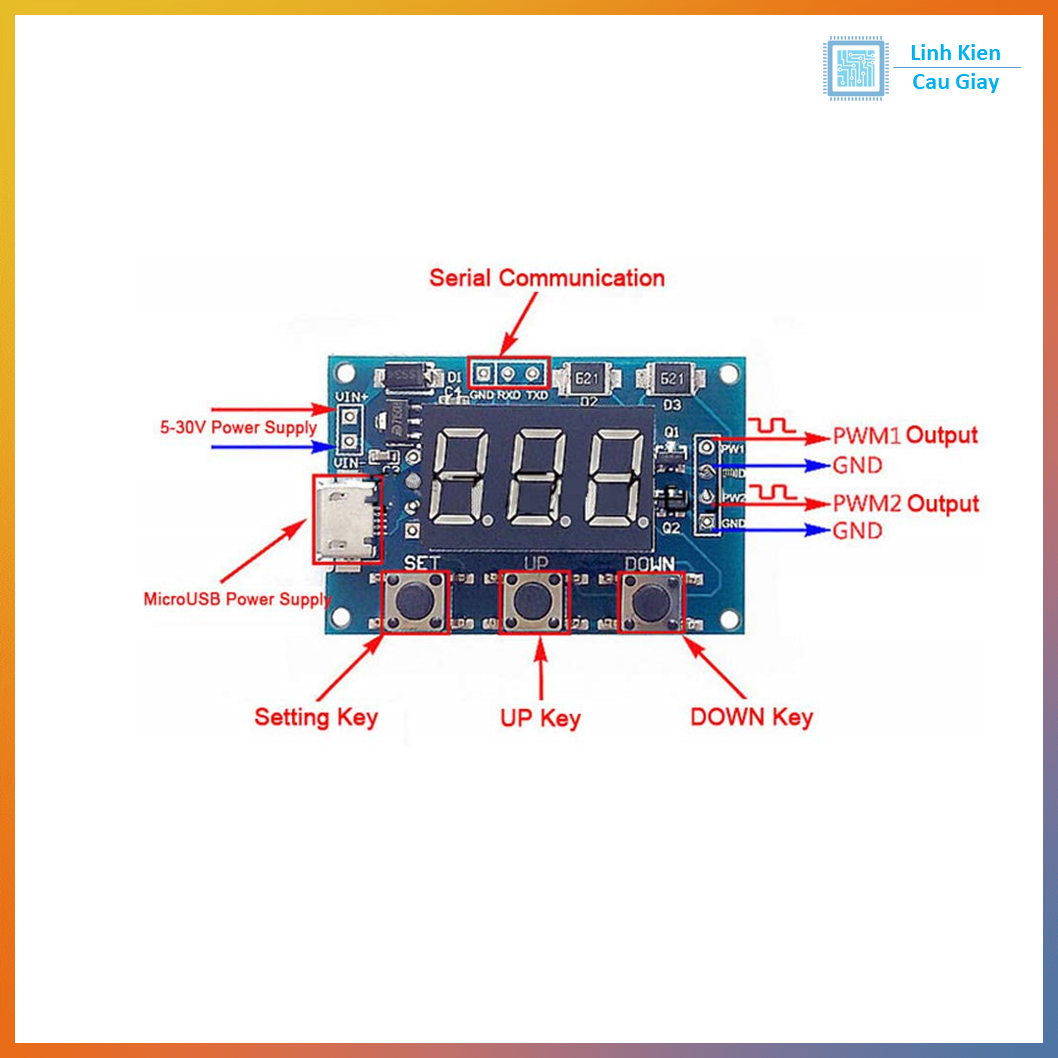

Sơ đồ chân

Chân

Mô tả

VCC

Nguồn vào DC 5V – 30V

GND

Mass (âm nguồn)

PWM1

Ngõ ra xung vuông kênh 1

PWM2

Ngõ ra xung vuông kênh 2



⚠️ Lưu ý: Đảm bảo cấp đúng chiều nguồn để tránh hư hỏng module.

Thông số kĩ thuật

Thông số

Giá trị

Điện áp hoạt động

DC 5V – 30V

Tần số đầu ra

1Hz – 150kHz

Độ chính xác tần số

± 2%

Dòng ngõ ra

8mA – 30mA

Điện áp ngõ ra

5Vpp (logic mức cao)

Nhiệt độ hoạt động

-30°C đến +70°C

Hiển thị LED

3 chữ số / chế độ tần số và duty cycle

Nút điều khiển

[SET], [UP], [DOWN]

Kích thước

~ 60mm x 35mm x 12mm





Hướng dẫn sử dụng

🔹 Cách điều chỉnh tần số & duty cycle:

  1. Nhấn nút [SET] để chuyển qua từng tham số theo thứ tự:

    • FR1: Tần số ngõ ra PWM1

    • dU1: Độ rộng xung PWM1

    • FR2: Tần số ngõ ra PWM2

    • dU2: Độ rộng xung PWM2

  2. Dùng [UP] và [DOWN] để tăng/giảm giá trị hiển thị.

  3. Định dạng tần số:

    • XXX: 1Hz – 999Hz

    • XX.X: 0.1kHz – 99.9kHz

    • X.X.X: 1kHz – 150kHz

  4. Độ rộng xung (dU1, dU2): điều chỉnh từ 0 – 100 (%)

✅ Sau khi chỉnh xong, giữ nút [SET] vài giây để thoát và lưu cài đặt.

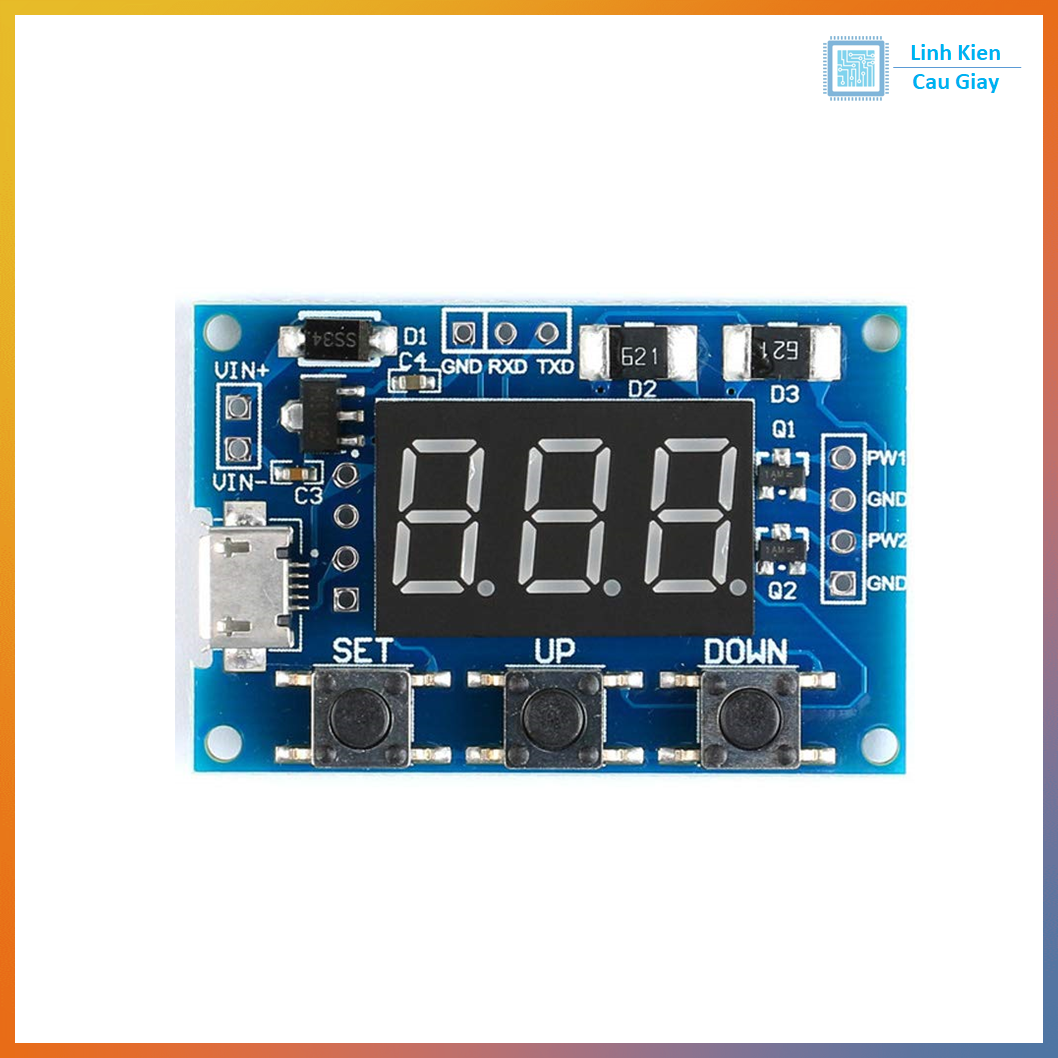

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
