Mô tả sản phẩm

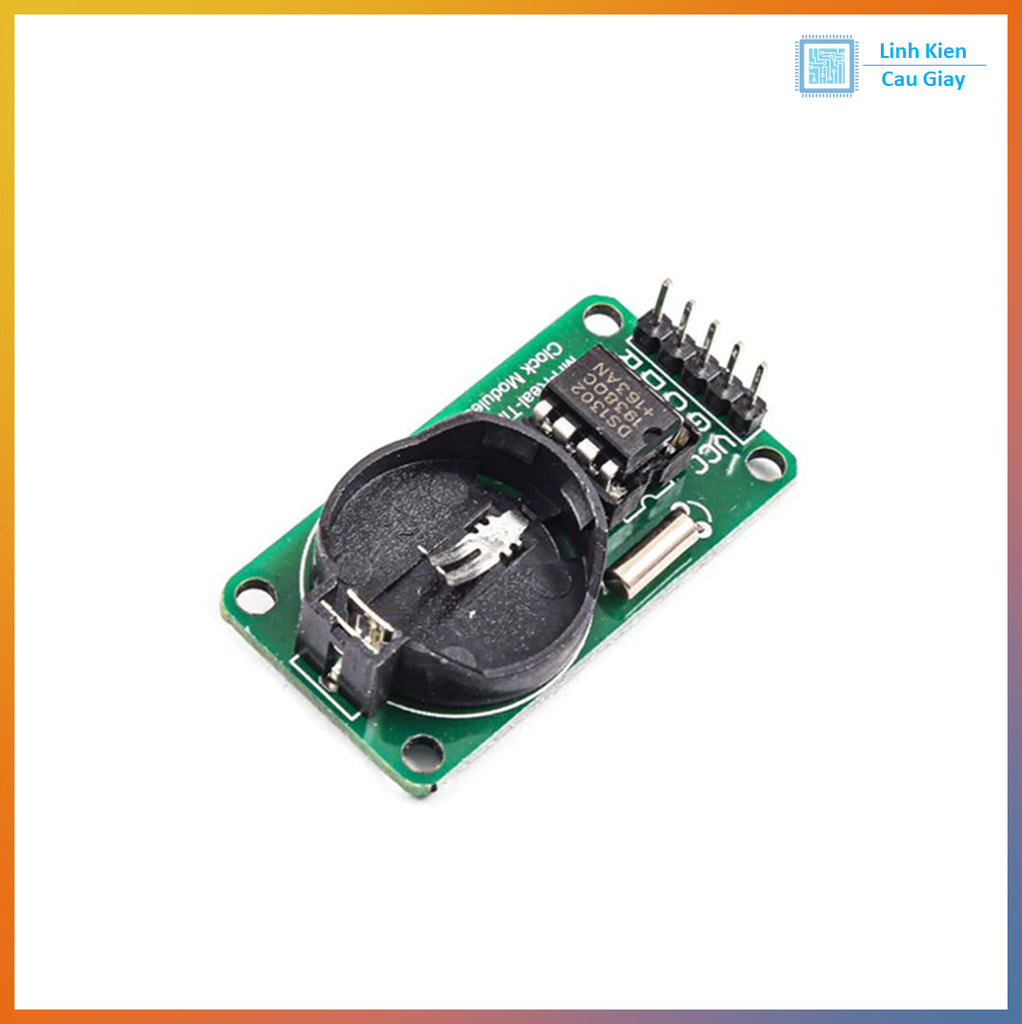

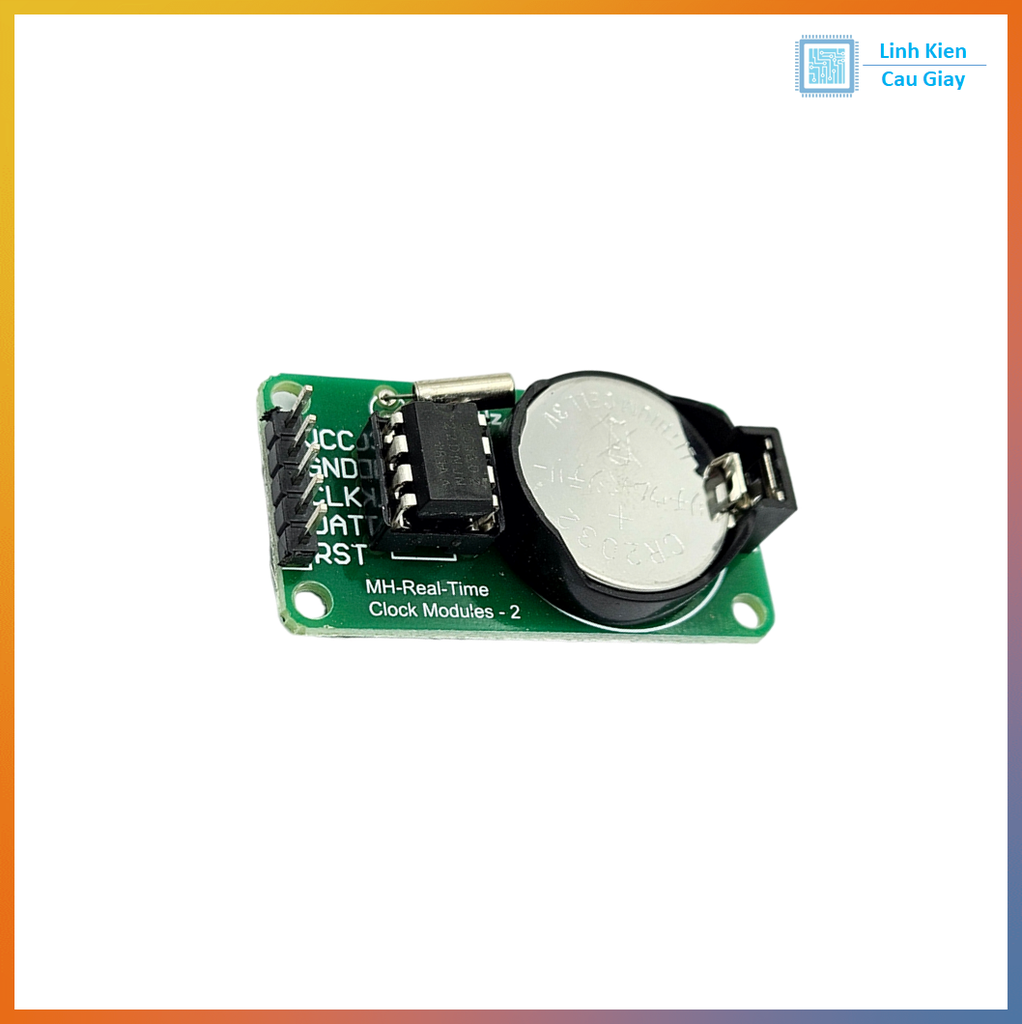

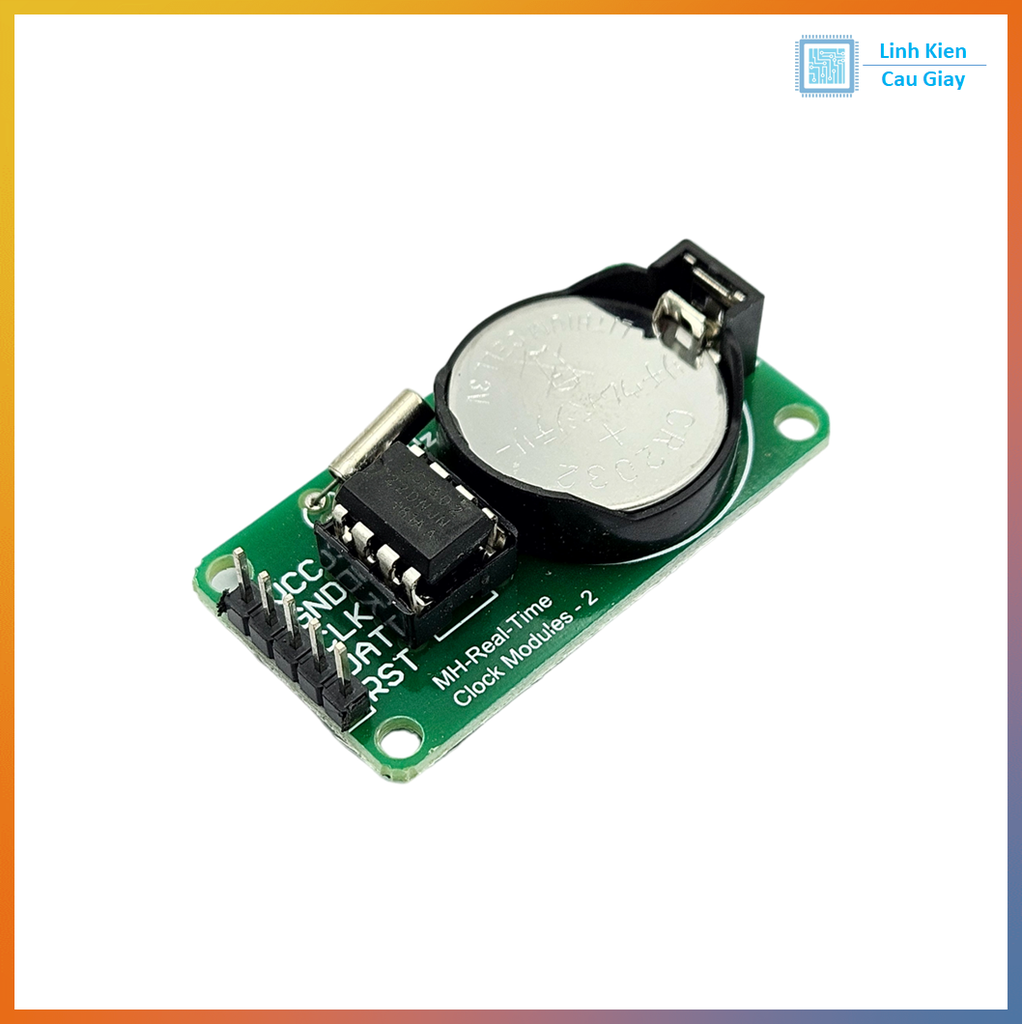

Module DS1302 là một module RTC (Real Time Clock – đồng hồ thời gian thực) sử dụng chip DS1302, cho phép lưu giữ ngày giờ chính xác kể cả khi mất điện nhờ pin backup CR2032. Module hỗ trợ giao tiếp 3 dây (Serial/SPI-like), dễ dàng kết nối với vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi.
DS1302 lưu trữ thông tin giây, phút, giờ, ngày, tháng, năm và thứ trong tuần, có khả năng bù sai số và hoạt động ổn định trong thời gian dài.

Ứng dụng

  • Hiển thị đồng hồ thời gian thực trên LCD/OLED.

  • Ghi nhật ký dữ liệu (Data Logger).

  • Hệ thống báo giờ, chuông học đường, máy chấm công.

  • Các dự án IoT cần lưu giữ thời gian.

  • Robot, máy đo môi trường, thiết bị đo lường.

Sơ đồ chân

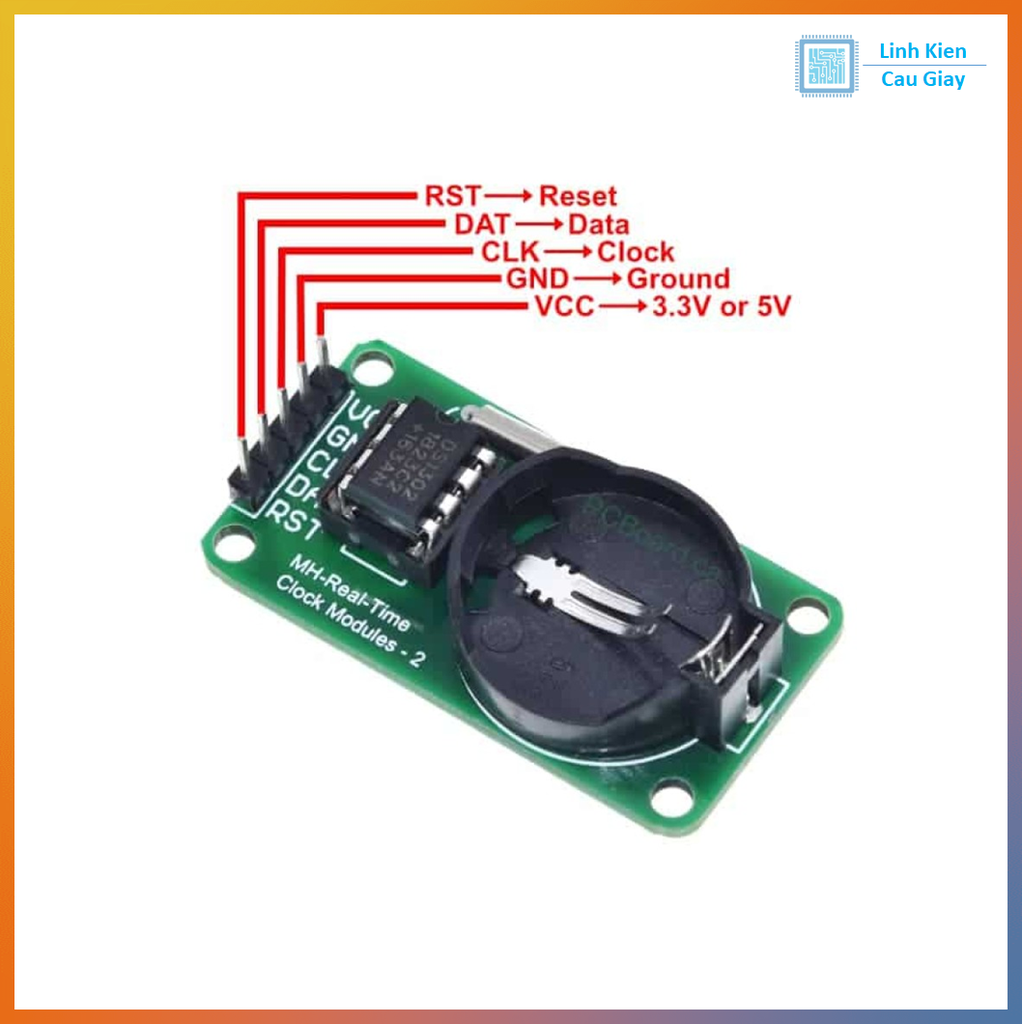

Module DS1302 có 5 chân:

  • VCC: Nguồn 5V hoặc 3.3V.

  • GND: Mass.

  • CLK: Xung Clock.

  • DAT (I/O): Dữ liệu (2 chiều).

  • RST (CE): Chân chọn chip (Enable).

Ngoài ra module có đế gắn pin CR2032 để duy trì thời gian khi mất nguồn chính.

Thông số kĩ thuật

  • Chip chính: DS1302 RTC.

  • Điện áp hoạt động: 2.0V – 5.5V.

  • Giao tiếp: Serial 3 dây (chân CLK, DAT, RST).

  • Lưu trữ: Giờ, phút, giây, ngày, tháng, năm, thứ.

  • pin backup CR2032 (hoạt động nhiều năm).

  • Sai số: ~ ±1 phút / tháng.

  • Kích thước module: ~45mm x 25mm x 8mm.

Hướng dẫn sử dụng

  • Kết nối module DS1302 với vi điều khiển:

    • VCC → 5V (hoặc 3.3V).

    • GND → GND.

    • CLK → GPIO bất kỳ.

    • DAT → GPIO bất kỳ.

    • RST → GPIO bất kỳ.

  • Gắn pin CR2032 vào đế pin để lưu giữ thời gian.

  • Cài đặt thư viện DS1302RTC hoặc RTClib trong Arduino IDE.

  • Lần đầu cần thiết lập thời gian, sau đó DS1302 sẽ tự lưu lại trong chip.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
