Module tạo xung PWM 2 kênh hiển thị LCD

Mô tả sản phẩm

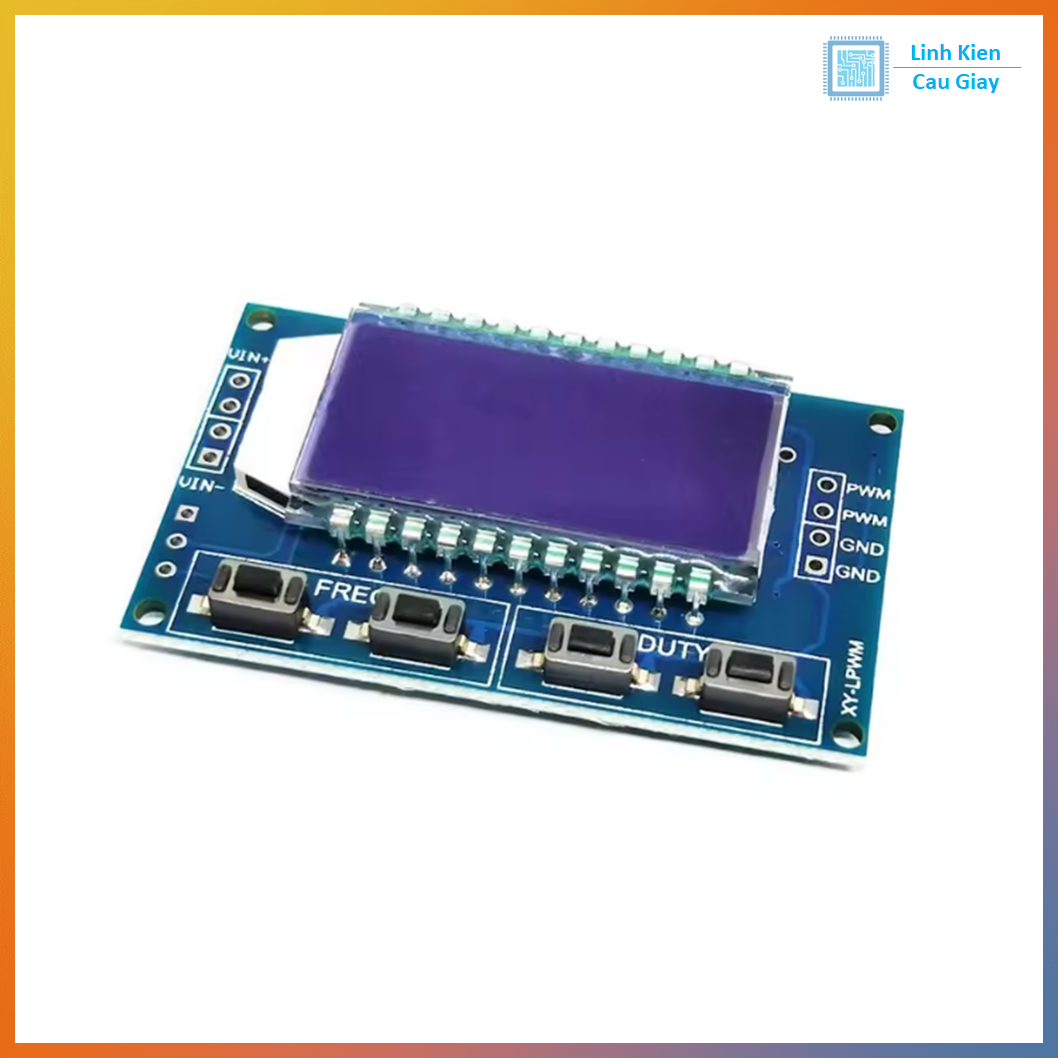

Module tạo xung PWM 2 kênh kèm màn hình LCD xanh hiển thị trực quan tần số (FREQ) và độ rộng xung (DUTY – %).
Người dùng có thể tăng/giảm tần số và tăng/giảm độ rộng xung bằng các phím bấm trên board, rất tiện để:

• Điều khiển tốc độ động cơ DC, quạt, bơm

• Điều chỉnh độ sáng LED, dải LED, driver

• Làm nguồn xung test mạch, thí nghiệm trong phòng lab, STEM

Thiết kế nhỏ gọn (khoảng 52 × 32mm), có lỗ bắt vít, phù hợp gắn vào hộp hoặc panel điều khiển.

Ứng dụng

• Điều chỉnh tốc độ motor DC, bơm mini, quạt DC qua PWM

• Dimming LED, LED strip, đèn chiếu sáng bằng PWM

• Làm bộ phát xung điều khiển driver servo, driver step, mạch công suất

• Thí nghiệm, dạy học nguyên lý PWM, điều chế tín hiệu, điều khiển công suất

• Làm nguồn xung kiểm tra mạch lọc, mạch công suất, mạch đo lường

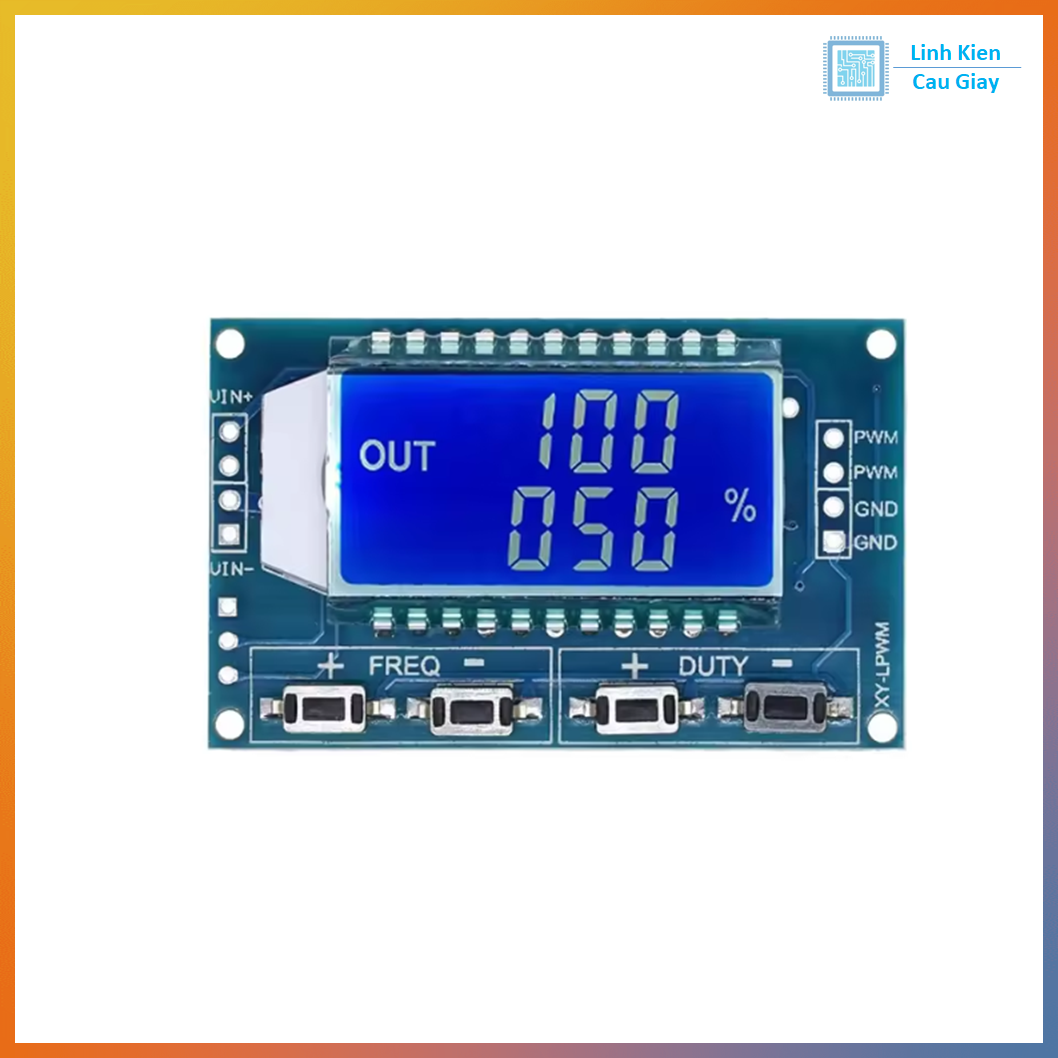

Sơ đồ chân

• Bên trái:

  • VIN+: Cấp dương nguồn nuôi module

  • VIN–: Cấp âm nguồn / GND

• Bên phải:

  • PWM1: Ngõ ra xung PWM kênh 1

  • PWM2: Ngõ ra xung PWM kênh 2

  • GND1, GND2: Mass tương ứng (thường chung GND với VIN–)

Các nút nhấn:

• FREQ – / +: Giảm / tăng tần số PWM

• DUTY – / +: Giảm / tăng độ rộng xung (%)

Thông số kĩ thuật

• Điện áp cấp: thường DC 6–30V

• Số kênh: 2 kênh PWM độc lập (hoặc song song tùy cấu hình)

• Dải tần số PWM: thường từ 1Hz ~ vài chục kHz với nhiều thang (1–999Hz, 1k–9.99kHz, 10k–99.9kHz…)

• Độ rộng xung: 0–100%, điều chỉnh bước 1%

• Màn hình: LCD 7 đoạn nền xanh, hiển thị đồng thời FREQ và DUTY

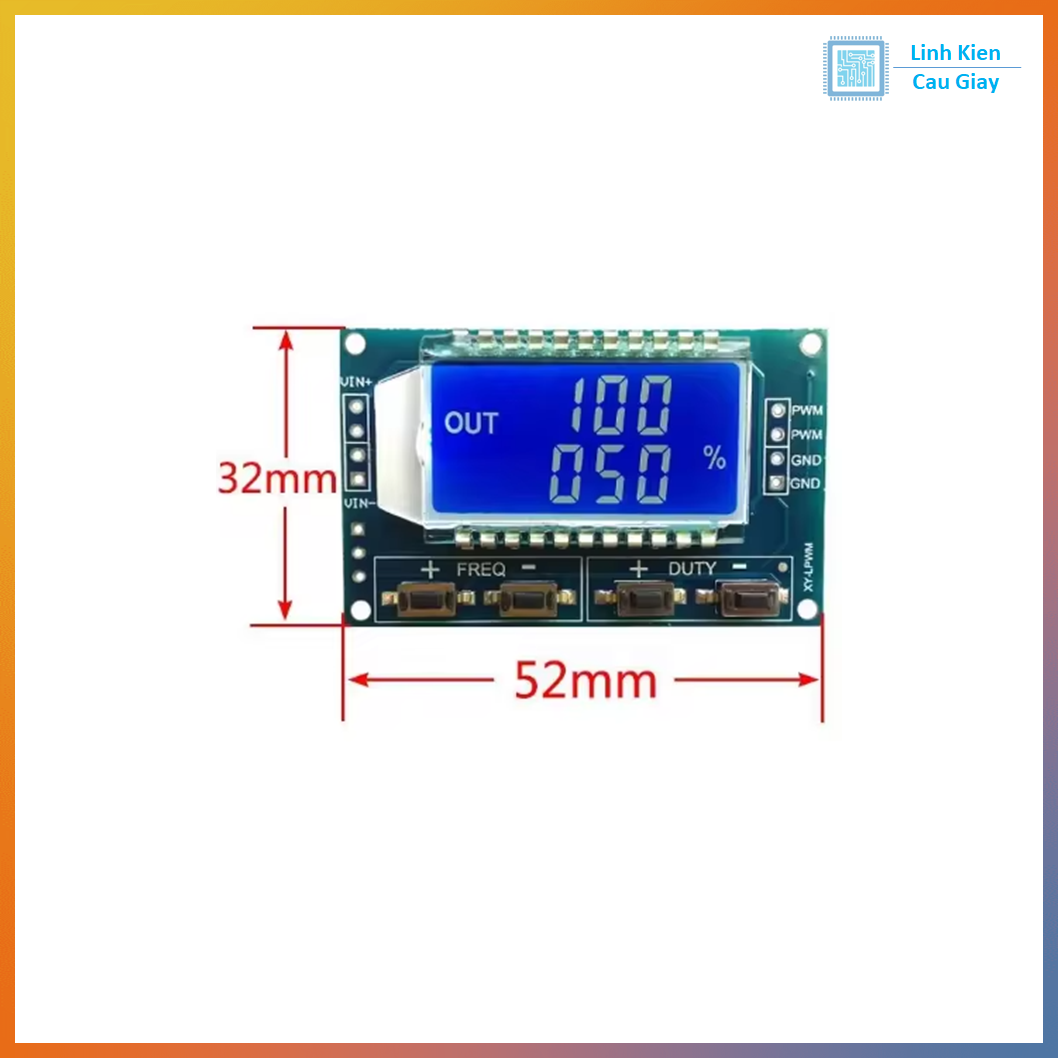

• Kích thước board: khoảng 52 × 32mm

• Kiểu lắp: 4 lỗ bắt vít ở 4 góc

Hướng dẫn sử dụng

• Cấp nguồn: Nối VIN+ vào dương nguồn (ví dụ 12V), VIN– vào GND.

• Kết nối tải:

  • Dùng PWM1/GND và/hoặc PWM2/GND để điều khiển mạch công suất, module driver, opto, MOSFET…

  • Không nên tải trực tiếp motor/LED công suất lớn vào chân PWM – hãy qua mạch đệm.

• Chỉnh tần số:

  • Nhấn FREQ + / – để thay đổi tần số, giá trị hiển thị trên LCD.

• Chỉnh độ rộng xung (DUTY):

  • Nhấn DUTY + / – để tăng/giảm mức % PWM.

• Nếu module có nhiều thang tần số / chế độ, dùng phím MODE (nếu có) để chuyển thang trước khi tinh chỉnh.

• Đảm bảo nguồn cấp đủ dòng cho tải và mạch công suất phía sau, tránh cắm nhầm cực.

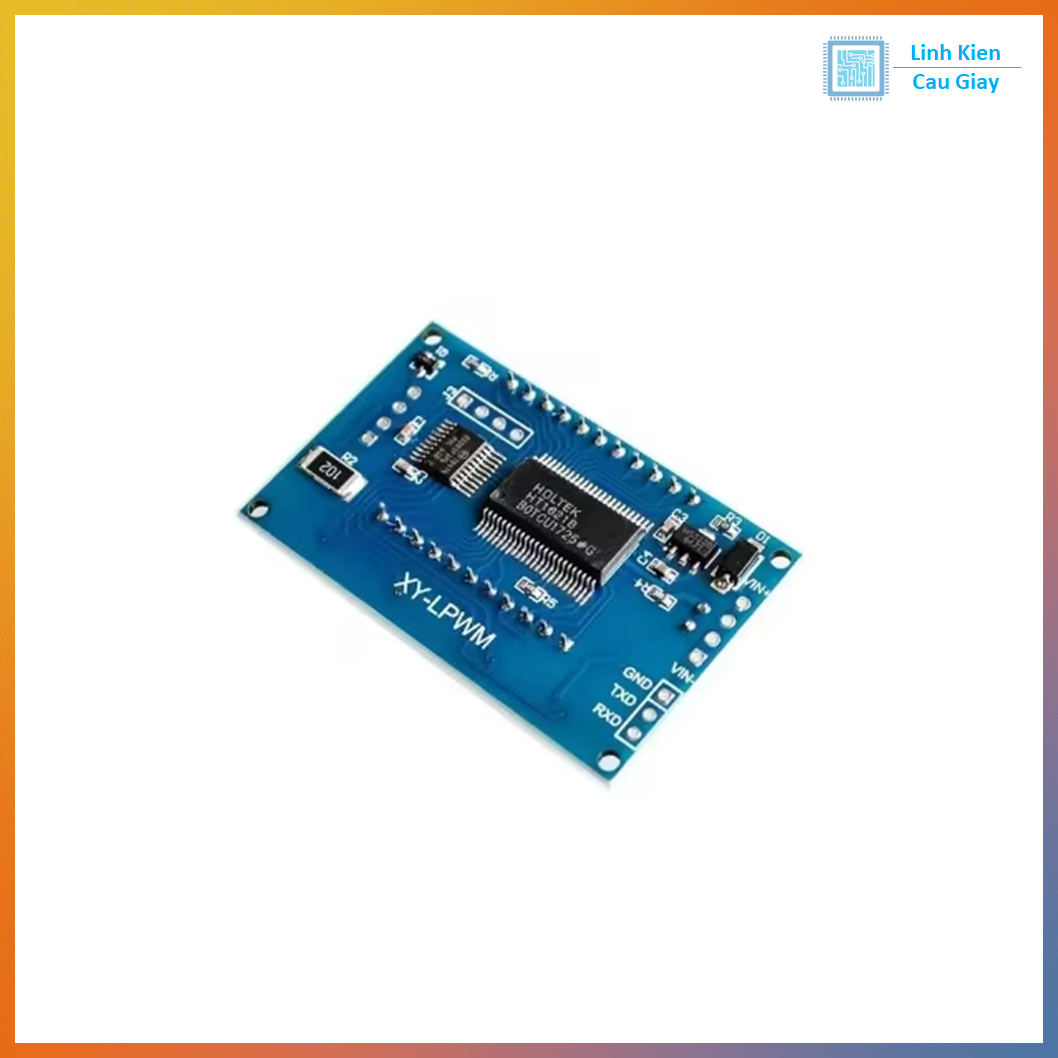

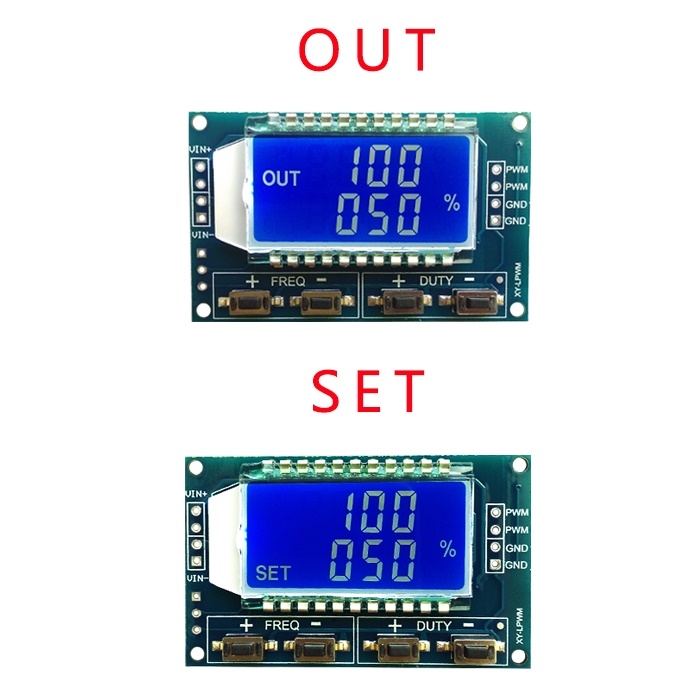

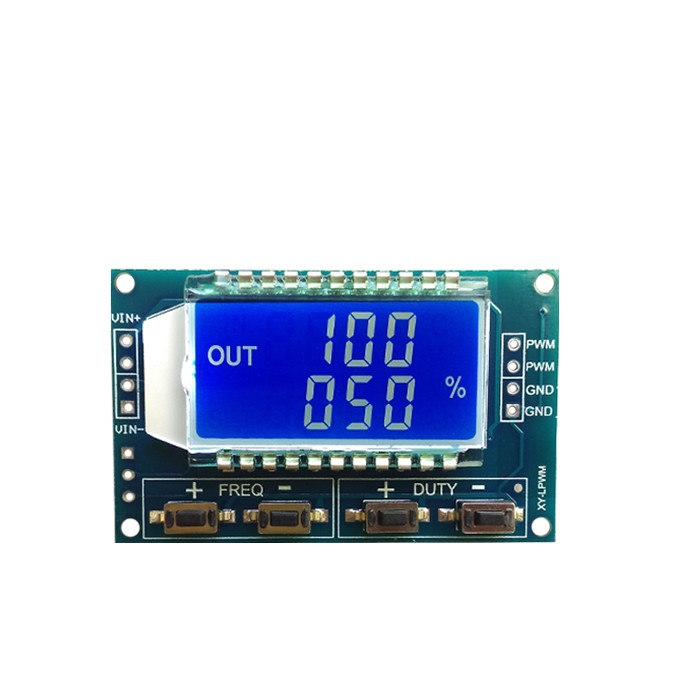

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
