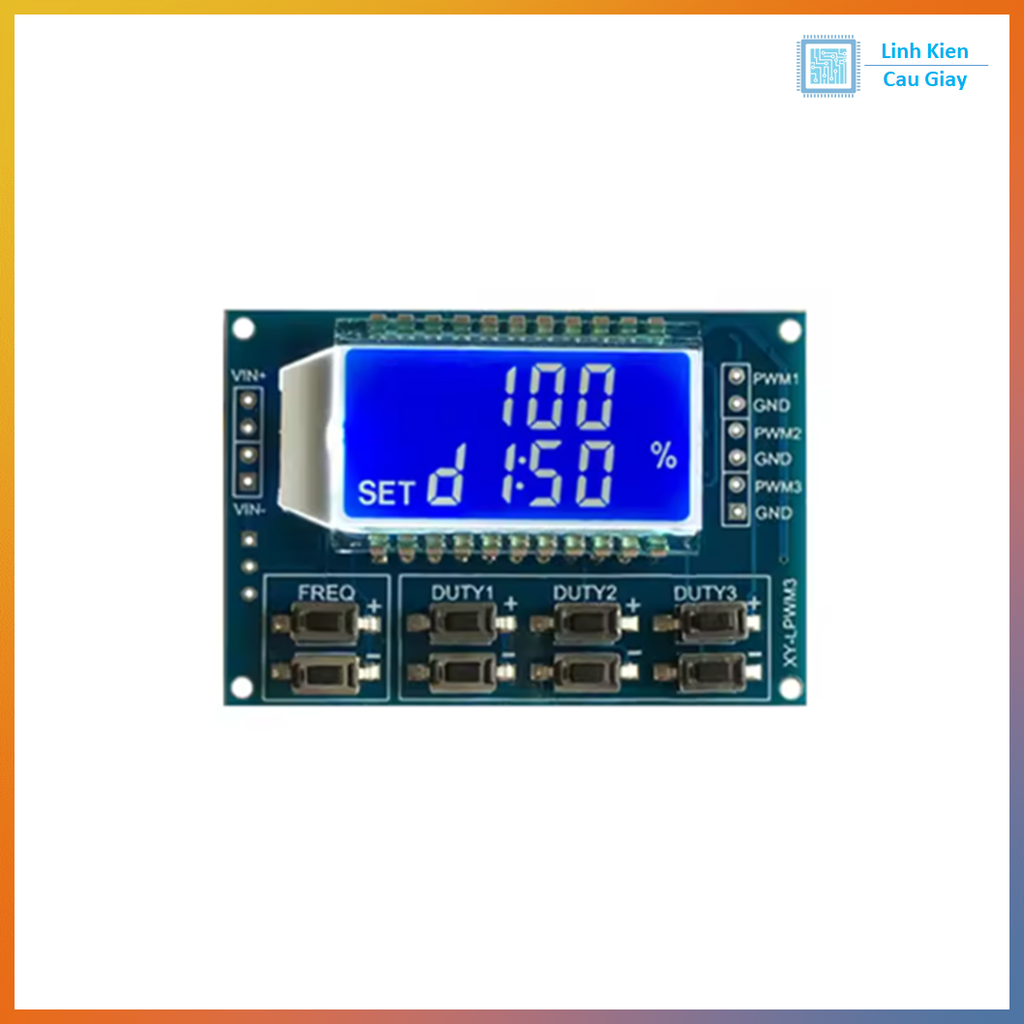

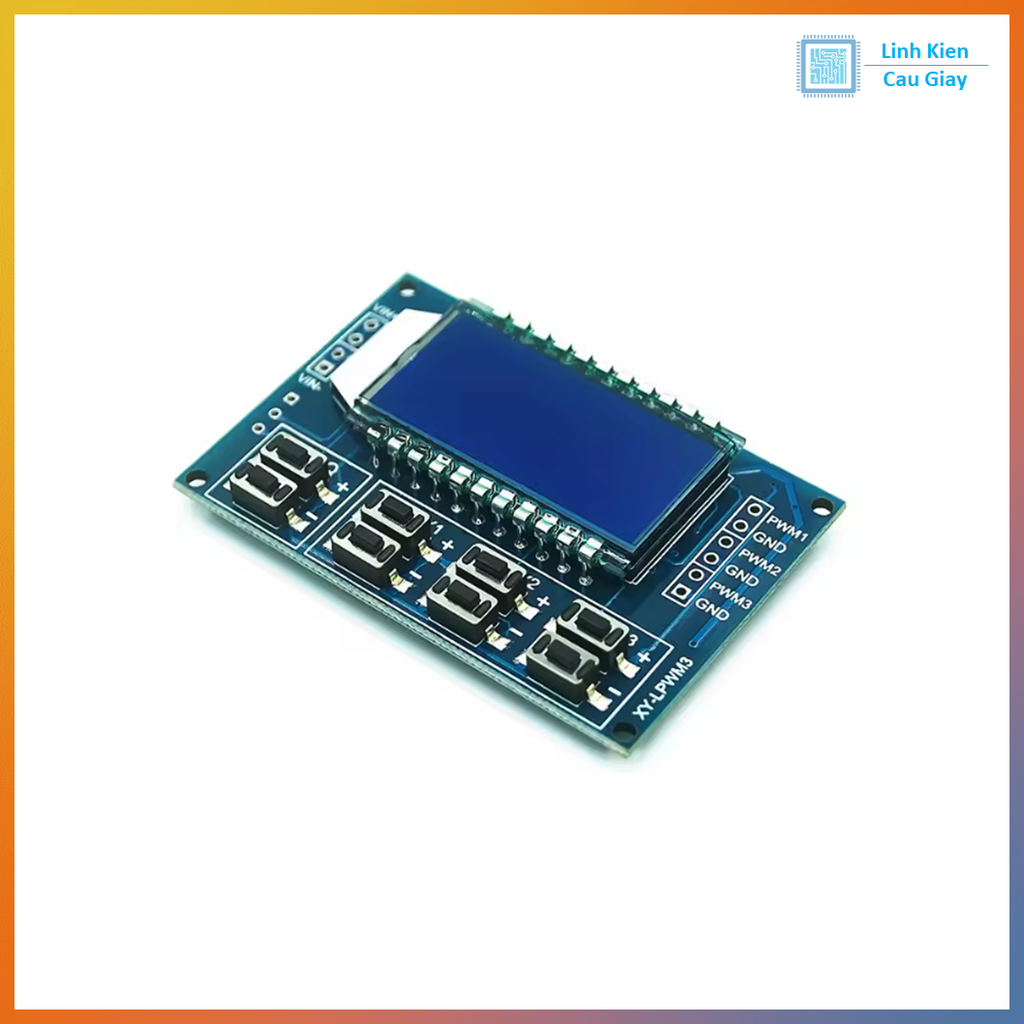

Module tạo xung PWM 3 kênh hiển thị LCD
Mô tả sản phẩm
Module tạo xung PWM 3 kênh hiển thị LCD cho phép bạn tạo ra 3 tín hiệu PWM độc lập cùng tần số nhưng mỗi kênh có thể chỉnh duty riêng (DUTY1 / DUTY2 / DUTY3).
Màn hình LCD nền xanh hiển thị trực quan tần số (FREQ) và độ rộng xung (%) giúp thao tác nhanh, rất tiện cho việc:
Điều khiển 3 động cơ DC, 3 kênh LED, 3 kênh heater
Làm nguồn xung test mạch công suất, driver MOSFET, driver servo/step
Thí nghiệm, giảng dạy về PWM, điều chế độ rộng xung, điều khiển tốc độ và công suất

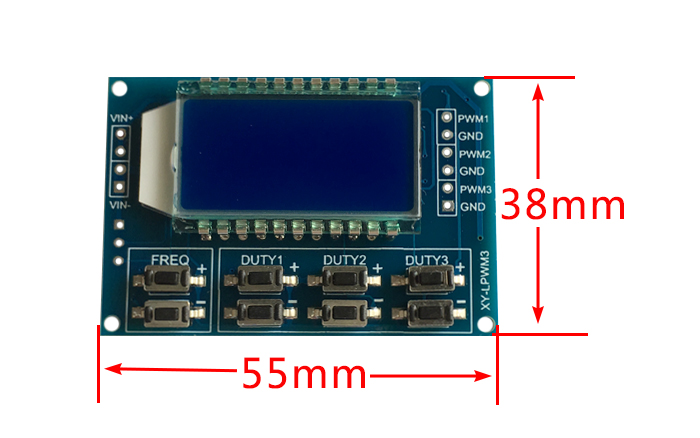

Kích thước nhỏ gọn khoảng 55mm × 38mm, có lỗ bắt vít ở 4 góc, dễ cố định vào vỏ máy/panel.
Điều khiển tốc độ 3 động cơ DC độc lập trên cùng một module.
Điều chỉnh độ sáng 3 dải LED / 3 kênh đèn riêng biệt.
Làm bộ phát xung PWM 3 kênh cho các mạch: driver MOSFET, mạch nhiệt, mạch bơm/quạt.
Nguồn xung thử nghiệm cho phòng lab, dự án STEM, đồ án sinh viên, xưởng DIY.
Kiểm tra đáp ứng của mạch lọc, mạch công suất, mạch điều khiển bằng 3 tín hiệu PWM song song.

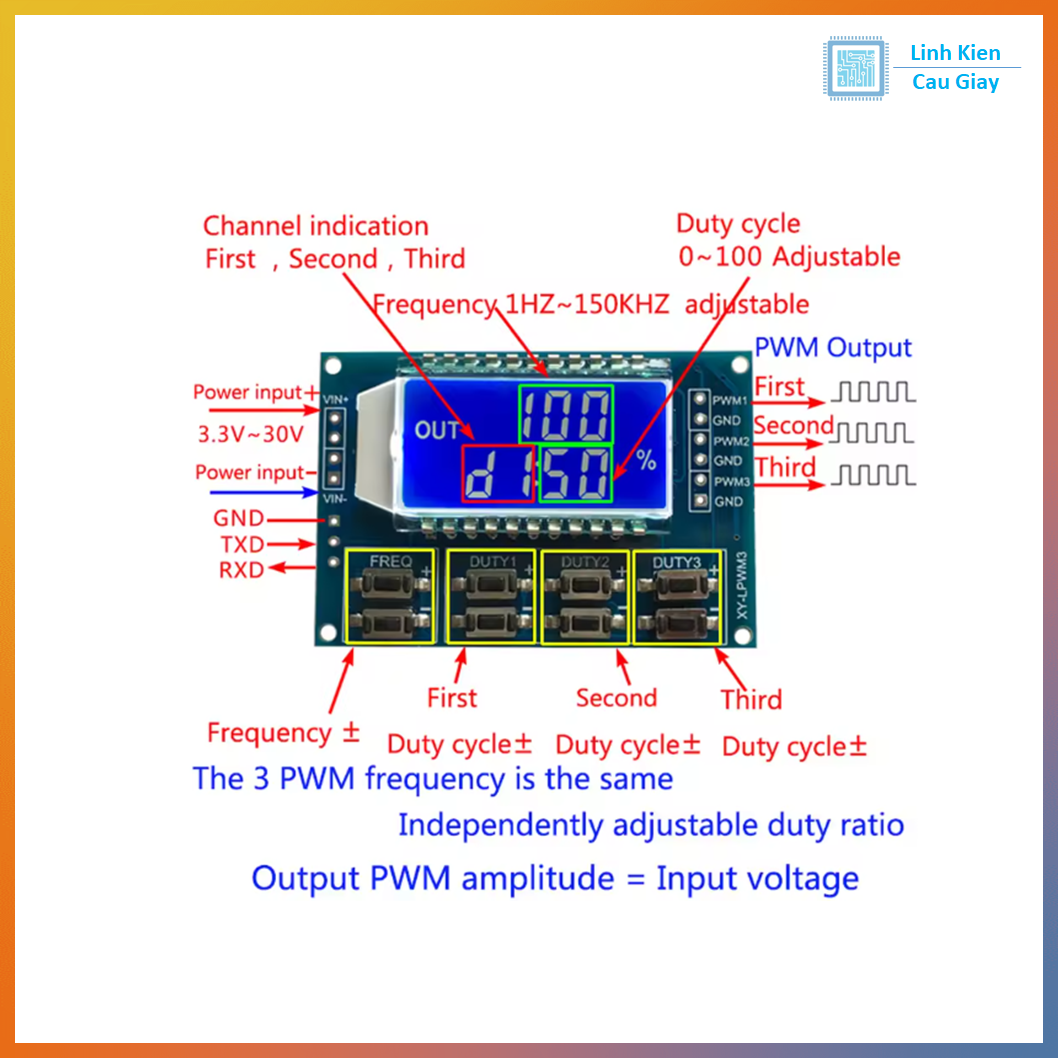

Bên trái (nguồn vào):
VIN+: Dương nguồn cấp cho module (VD: 6–30V DC, xem in trên board).
VIN–: Âm nguồn / GND.
Bên phải (ngõ ra PWM):
PWM1 – GND: Ngõ ra xung PWM kênh 1 + mass.
PWM2 – GND: Ngõ ra xung PWM kênh 2 + mass.
PWM3 – GND: Ngõ ra xung PWM kênh 3 + mass.
Hàng phím nhấn:
FREQ – / +: Giảm / tăng tần số PWM cho cả 3 kênh.
DUTY1 – / +: Giảm / tăng độ rộng xung kênh 1.
DUTY2 – / +: Giảm / tăng độ rộng xung kênh 2.
DUTY3 – / +: Giảm / tăng độ rộng xung kênh 3
Điện áp cấp: thường DC 6–30V
Số kênh PWM: 3 kênh (PWM1, PWM2, PWM3)

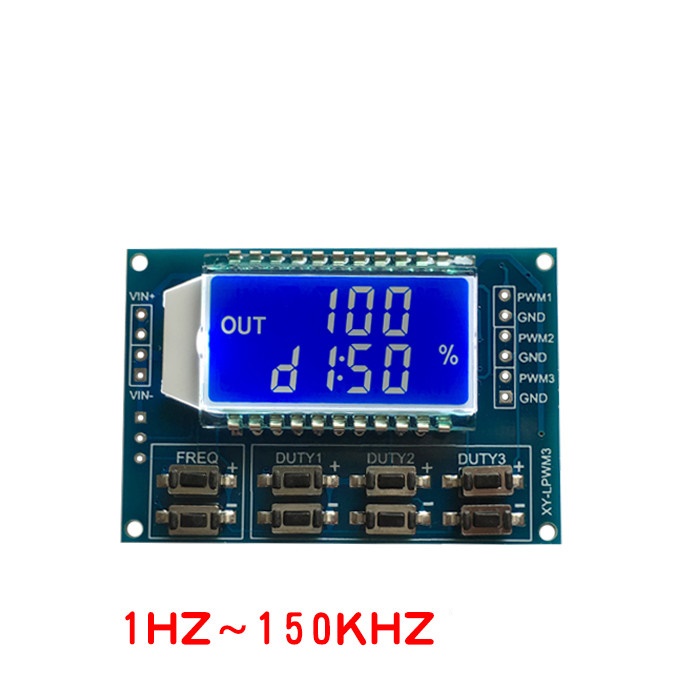

Dải tần số PWM: nhiều thang, thường từ 1Hz tới vài chục kHz
Độ rộng xung (duty): 0–100%, chỉnh bước 1% cho từng kênh
Dạng tín hiệu: tín hiệu vuông PWM mức logic theo nguồn nội (thường 0–5V hoặc theo VIN, tùy mạch)
Màn hình: LCD hiển thị FREQ và DUTY
Kích thước board: khoảng 55mm × 38mm
Lỗ bắt vít: 4 lỗ ở 4 góc để cố định lên vỏ/khung.
Hướng dẫn sử dụng
Cấp nguồn
Nối VIN+ với dương nguồn (VD: 12V), VIN– với GND.
Kết nối tải
Mỗi kênh PWMx – GND dùng để điều khiển mạch công suất / MOSFET / driver.
Không nên cấp trực tiếp tải công suất lớn vào chân PWM, hãy dùng MOSFET, relay, opto làm tầng đệm.
Cài đặt tần số
Nhấn FREQ + / – để chọn tần số phù hợp với motor/mạch công suất.
Cài đặt duty từng kênh
Dùng DUTY1 + / – để chỉnh tốc độ/độ sáng kênh 1.
Dùng DUTY2 + / – cho kênh 2.
Dùng DUTY3 + / – cho kênh 3.
Lưu ý
Đảm bảo nguồn cấp đủ dòng cho các mạch công suất phía sau.
Không chạm tay vào mạch khi đang tải lớn, bố trí module ở nơi khô ráo, thoáng mát.
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
