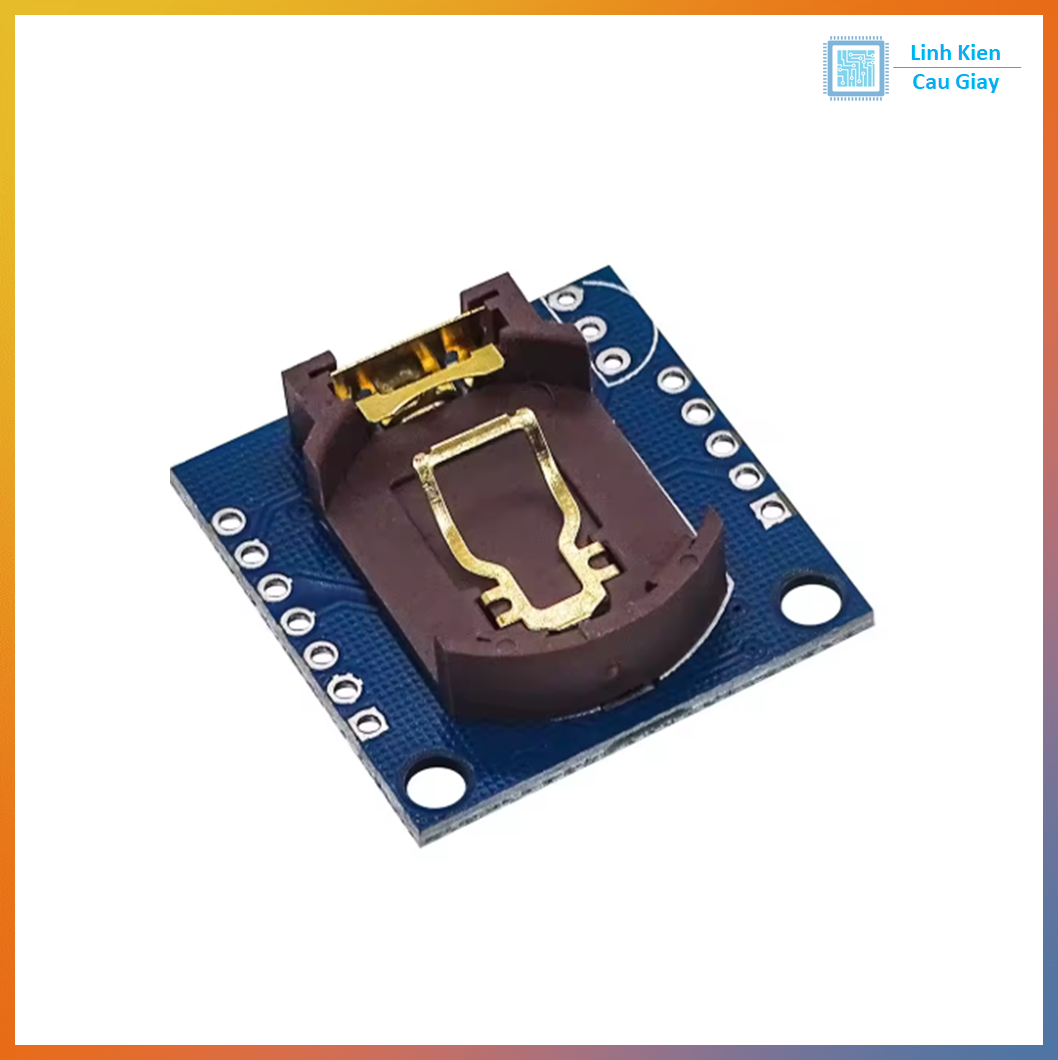

MODULE DS1307 + 24C32 (RTC / I2C)
(Mã SP:CG000190)
Thương hiệu: Chưa cập nhật
26.000₫
Mô tả sản phẩm
Module DS1307 + 24C32 RTC I2C là giải pháp lý tưởng để theo dõi thời gian và lưu trữ dữ liệu trong các dự án điện tử DIY. Sử dụng chip DS1307 cho đồng hồ thời gian thực (RTC), module cung cấp thông tin về giây, phút, giờ, ngày, tháng, năm với độ chính xác cao, hỗ trợ định dạng 12/24 giờ và bù năm nhuận đến 2100. Tích hợp chip EEPROM 24C32 với dung lượng 32Kbit (4KB) để lưu trữ dữ liệu không mất khi ngắt nguồn. Module giao tiếp qua I2C, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Với pin dự phòng CR2032 hoặc LIR2032, module duy trì thời gian lên đến 1 năm, phù hợp cho các ứng dụng IoT và giám sát.
Đặc điểm nổi bật:
-
Đồng hồ thời gian thực DS1307 với độ chính xác cao.
-
EEPROM 24C32 lưu trữ 32Kbit, chịu được 1 triệu chu kỳ ghi/xóa.
-
Hỗ trợ pin dự phòng CR2032/LIR2032 (tùy phiên bản).
-
Giao tiếp I2C, dễ tích hợp với vi điều khiển.
-
Kích thước nhỏ gọn, tích hợp chân cắm tiện lợi.
Ứng dụng
-
Đồng hồ và lịch: Hiển thị thời gian thực trên màn hình LCD hoặc OLED.
-
Dự án IoT: Ghi lại thời gian cho dữ liệu cảm biến (nhiệt độ, độ ẩm) trong nhà thông minh.
-
Hệ thống giám sát: Lưu trữ thời gian và dữ liệu sự kiện trong hệ thống an ninh, đo lường.
-
Học tập và thực hành: Dùng trong các bài học về vi điều khiển và giao tiếp I2C.
-
Thiết bị chạy pin: Cấp nguồn thời gian thực cho các thiết bị tiết kiệm năng lượng.

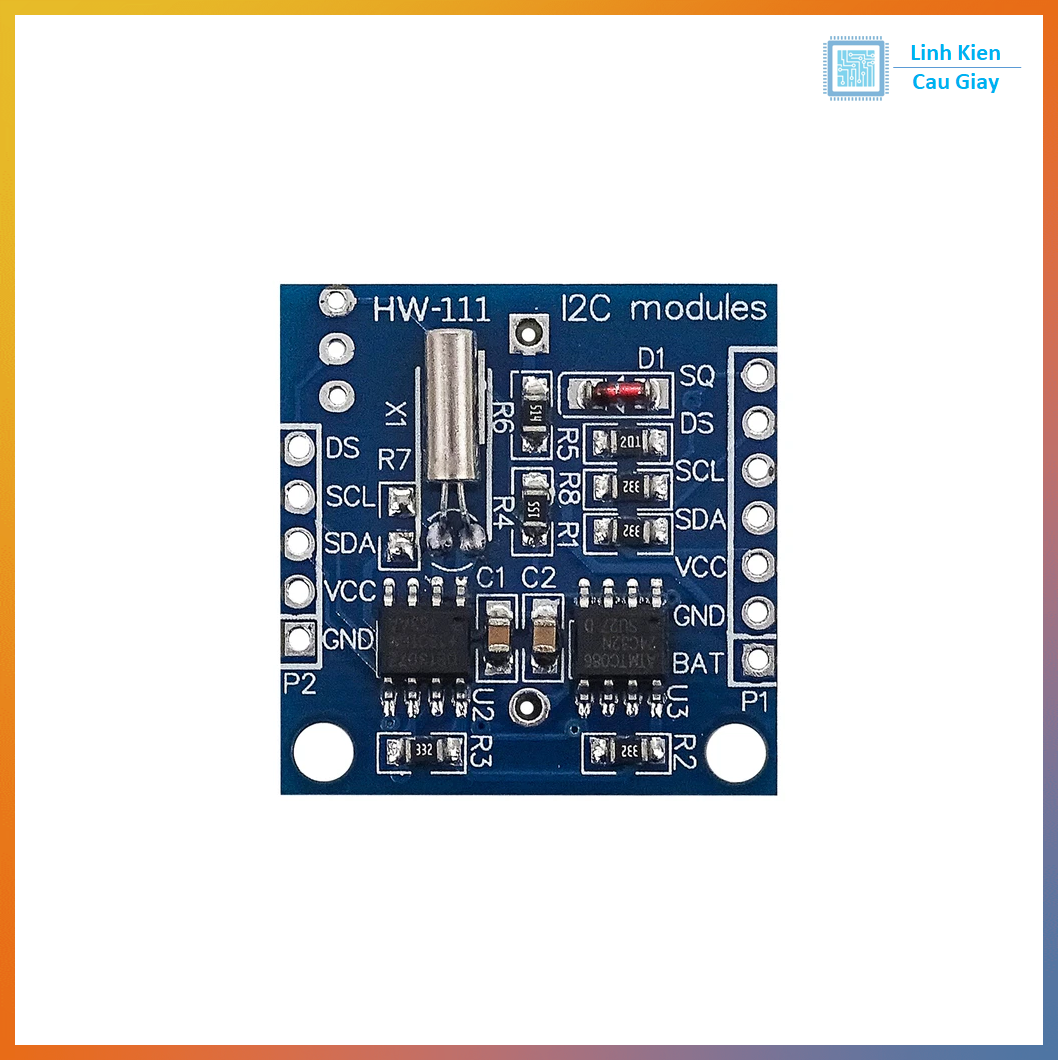

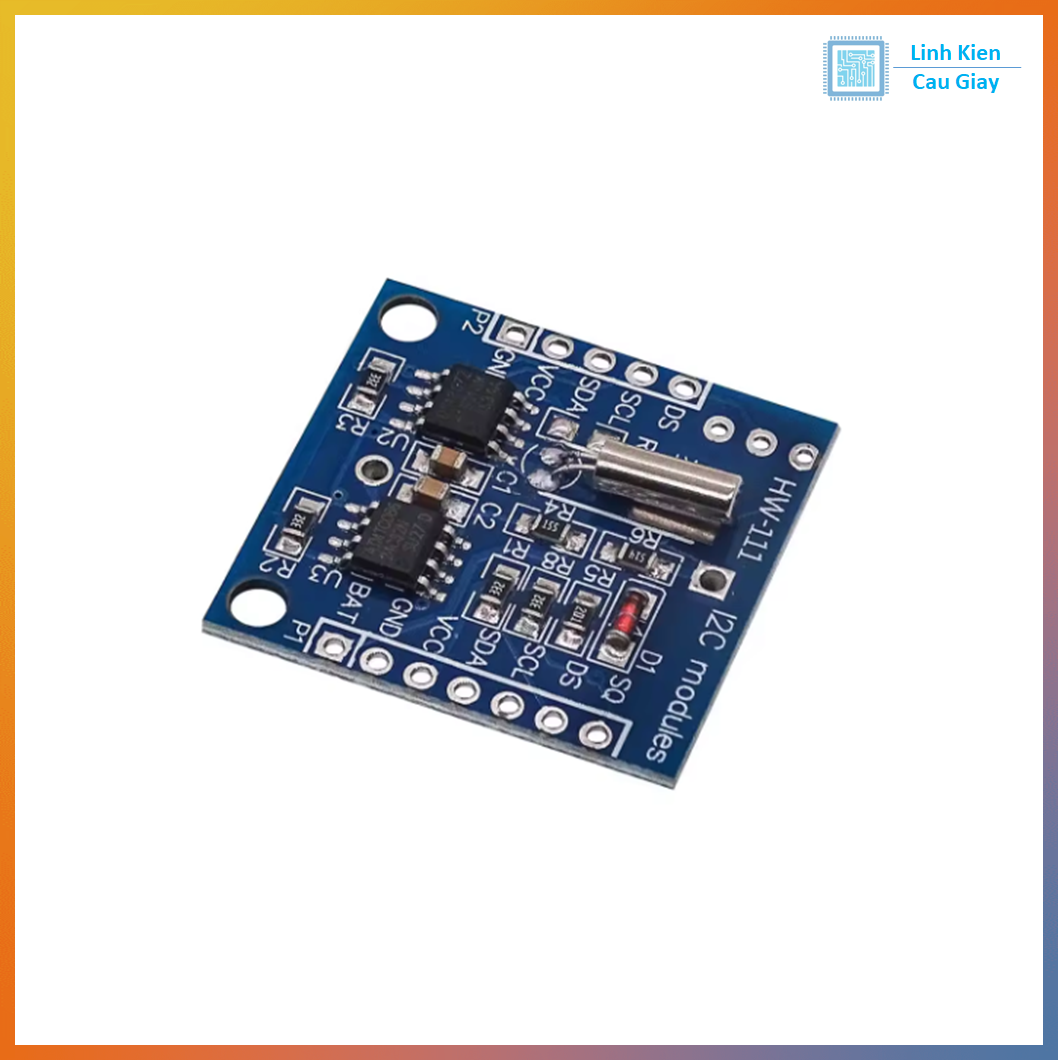

Sơ đồ chân
Module DS1307 + 24C32 RTC I2C có các chân kết nối chính:
-
VCC: Nguồn dương (3.3-5V DC).
-
GND: Nguồn âm (đất).
-
SCL: Chân clock I2C (kết nối với SCL của vi điều khiển).
-
SDA: Chân dữ liệu I2C (kết nối với SDA của vi điều khiển).
-
BAT: Pin dự phòng (CR2032 hoặc LIR2032, 3V).
-
SQW: Đầu ra sóng vuông (1Hz, 4kHz, 8kHz, 32kHz, tùy cấu hình).
-
DS (tùy chọn): Kết nối cảm biến nhiệt độ DS18B20 (nếu có lỗ cắm).
Lưu ý:
-
Địa chỉ I2C: DS1307 (0x68), 24C32 (0x50).
-
Kiểm tra datasheet hoặc nhãn module để kết nối đúng, đặc biệt với pin LIR2032 (không sạc nếu dùng CR2032).
Thông số kĩ thuật
-
Chip RTC: DS1307.
-
Chip EEPROM: 24C32 (32Kbit, 4KB, 1 triệu chu kỳ ghi/xóa).
-
Điện áp hoạt động: 3.3-5V DC.
-
Pin dự phòng: CR2032 hoặc LIR2032 (3V, duy trì thời gian ~1 năm).
-
Giao tiếp: I2C (2 dây, SCL và SDA).
-
Địa chỉ I2C: DS1307 (0x68), 24C32 (0x50).
-
Sóng vuông đầu ra: 1Hz, 4kHz, 8kHz, 32kHz (qua chân SQW).
-
Độ chính xác thời gian: ±2ppm (tùy thuộc vào thạch anh 32.768kHz).
-
Bộ nhớ không bay hơi: 56 byte SRAM (DS1307), 4KB EEPROM (24C32).
-
Kích thước: ~27 x 28 x 8.4mm.
-
Trọng lượng: ~7-16g (tùy phiên bản).
-
Nhiệt độ hoạt động: -40°C đến +85°C.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện 3.3-5V DC (USB, pin, hoặc vi điều khiển).
-
Vi điều khiển (Arduino, Raspberry Pi) với giao tiếp I2C.
-
Pin CR2032 hoặc LIR2032 (kiểm tra xem module có mạch sạc cho LIR2032 không).
-
Arduino IDE với thư viện RTClib và uEEPROMLib (tùy chọn).
-
-
Kết nối:
-
Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).
-
Kết nối SCL và SDA vào chân I2C của vi điều khiển (ví dụ: A5/SCL, A4/SDA trên Arduino Uno).
-
Lắp pin CR2032/LIR2032 vào khe BAT để duy trì thời gian khi mất nguồn.
-
Nếu dùng SQW, kết nối đến chân digital để đọc sóng vuông.
-
-
Lập trình và kiểm tra:
-
Cài đặt thư viện RTClib trong Arduino IDE (tìm trong Library Manager).
-
Tải code mẫu để đọc thời gian hoặc lưu dữ liệu vào EEPROM.
-
Kiểm tra thời gian bằng Serial Monitor, đảm bảo pin dự phòng hoạt động.
-
Lưu ý:
-
Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng module.
-
Nếu dùng LIR2032, đảm bảo module có mạch sạc; không sạc CR2032 vì có thể gây hỏng pin.
-
Kiểm tra thời gian ban đầu, sử dụng rtc.adjust() để cài đặt nếu cần.
-
Khi lưu trữ dữ liệu vào 24C32, sử dụng thư viện uEEPROMLib để đọc/ghi.
