Module điều khiển động cơ không chổi than 6V - 30V

(Mã SP:PVN5193)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

75.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Bộ điều khiển động cơ không chổi than 6–30V, PWM, đảo chiều

Mô tả sản phẩm

Board điều khiển động cơ BLDC 2 dây/quạt không chổi than dùng điều chế PWM nguồn để thay đổi tốc độ. Trên bo có nút Start/Stop, nút đảo chiều (CW/CCW), chiết áp chỉnh tốc độ tại chỗ, và chân PWM để nhận xung điều khiển từ MCU (Arduino/ESP32/PLC mini). Phù hợp điều tốc quạt BLDC, bơm mini, motor 2 dây có driver tích hợp.

Lưu ý: Không dùng cho BLDC 3 pha 3 dây (U/V/W) hoặc động cơ bước.

Ứng dụng

  • Điều tốc quạt/bơm DC 12–24V, quạt hút khói hàn, quạt tủ điện, bơm mini tưới nhỏ giọt.

  • Robot/DIY: điều khiển động cơ 2 dây nhỏ–vừa.

  • Tự động theo cảm biến (nhiệt độ, độ ẩm, áp suất) bằng PWM từ MCU.

  • Bàn thí nghiệm: kiểm thử tốc độ/tải của motor/quạt.

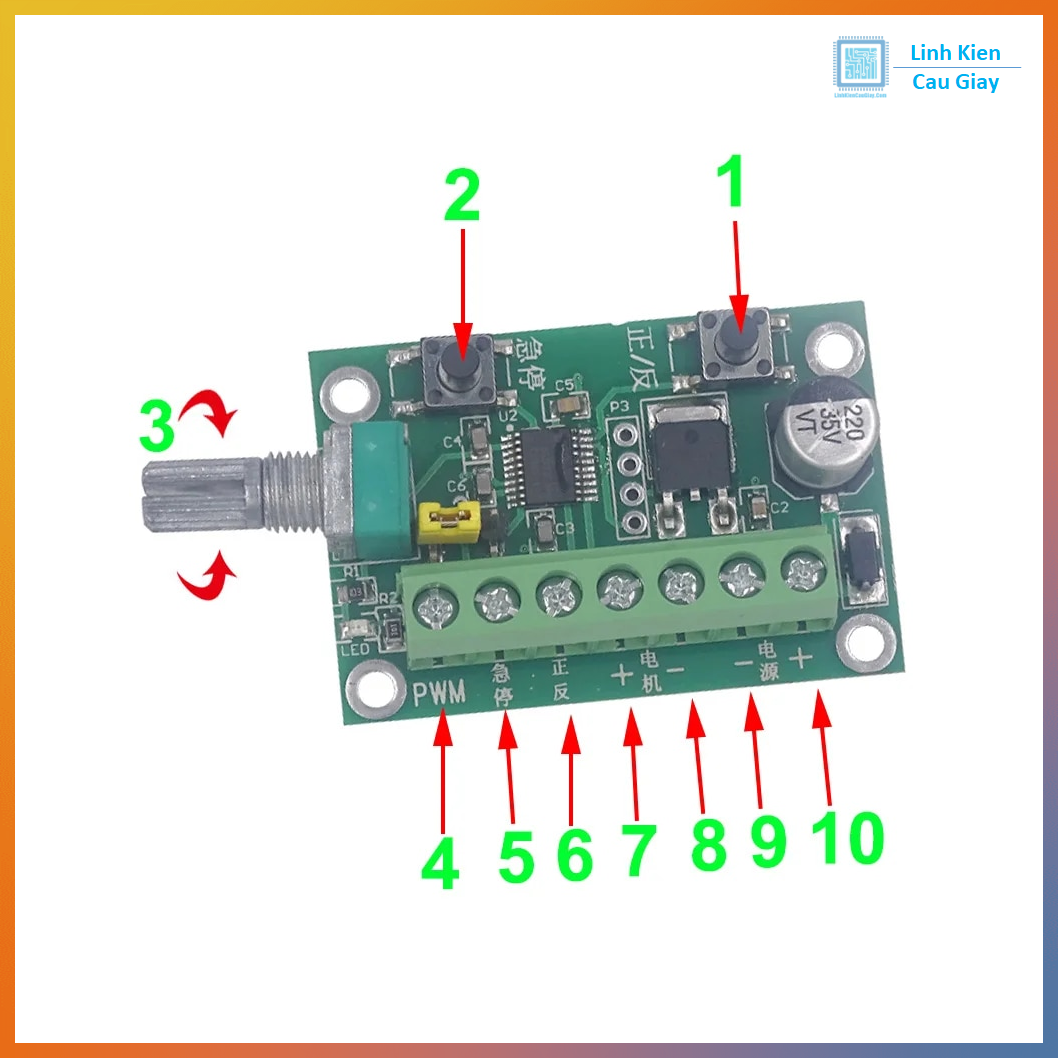

Sơ đồ chân

  • (1) Nút START/STOP – bật/tắt cấp nguồn PWM cho motor.

  • (2) Nút CW/CCW – đổi chiều quay.

  • (3) Chiết áp tốc độ – vặn để tăng/giảm tốc (ngược chiều kim đồng hồ = tăng nhanh).

  • Cọc vít 7 chân (từ trái → phải – đánh số 4→10 trên ảnh):

    4. PWM IN – đầu vào PWM ngoài (TTL 3.3/5V; dải khuyên 1–20 kHz; duty 0–100%).
    5. CW : kích chạy thuận.
    6. CCW: kích chạy nghịch.
    7. M−  – cực âm động cơ.
    8. M+: cực dương động cơ.
    9. VIN−: âm nguồn cấp.
    10. VIN+: dương nguồn 6–30 VDC.

    Jumper vàng gần chiết áp: chọn nguồn điều tốc
    – cắm theo mặc định: dùng chiết áp; đổi vị trí/tháo: nhận PWM IN.

Thông số kĩ thuật

  • Điện áp làm việc: 6–30 VDC.

  • Điều khiển tốc độ: chiết áp on-board hoặc PWM ngoài (TTL 3.3/5V).

  • Chức năng: Start/Stop, đảo chiều CW/CCW, nhận PWM ngoài.

  • Tải hỗ trợ: động cơ/quạt DC 2 dây.

  • Bảo vệ: tụ lọc đầu vào; khuyến nghị dùng nguồn ổn áp.

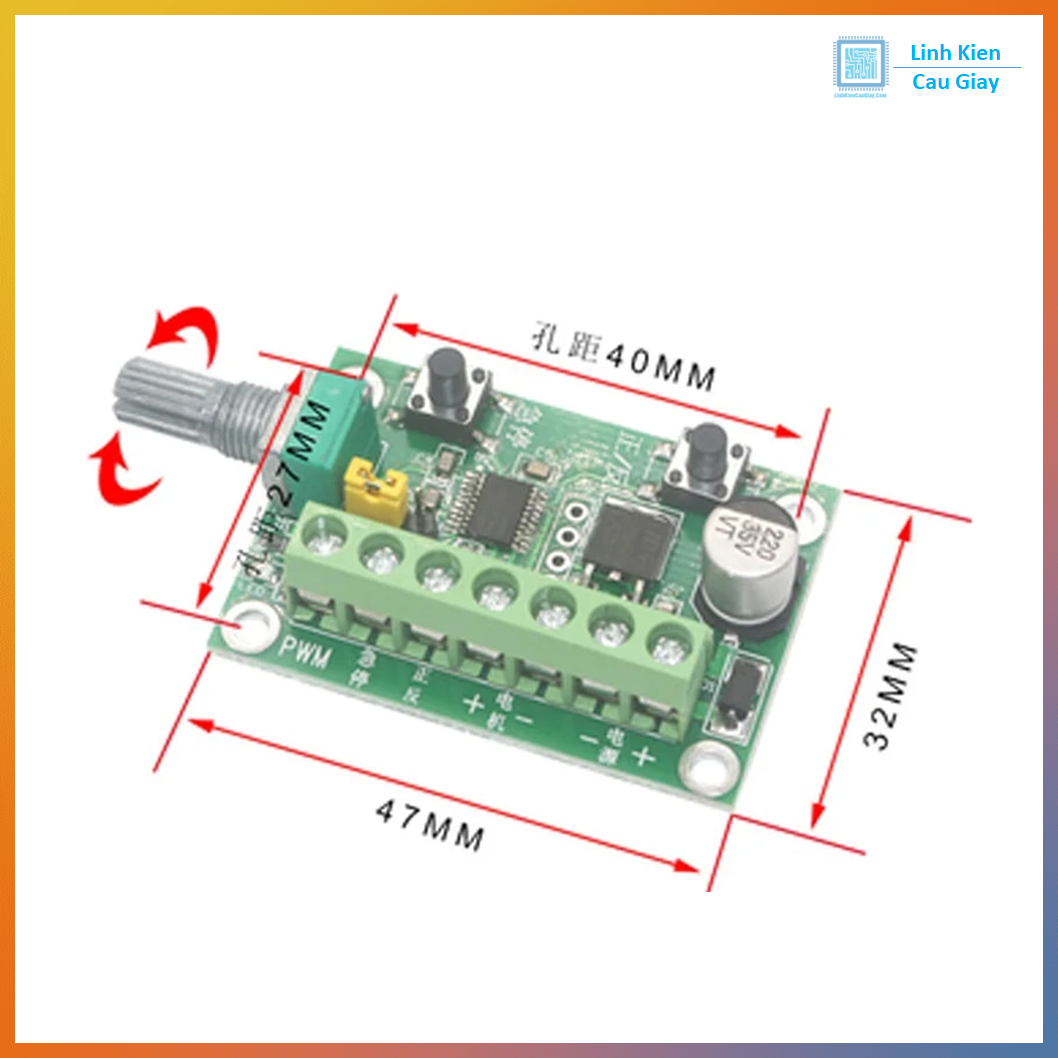

  • Kích thước: 47x32.

Hướng dẫn sử dụng

  • Nguồn: đấu VIN+ (10) & VIN− (9) vào nguồn 6–30 V.

  • Động cơ: nối M+ (8), M− (7) tới motor 2 dây.

  • Chọn chế độ điều tốc:

    • Chiết áp: giữ jumper ở vị trí mặc định → vặn núm (3).

    • PWM ngoài: đặt jumper sang chế độ PWM, đưa xung vào PWM IN (4) (nhớ GND chung).

  • Nhấn (1) để chạy/dừng; (2) để đảo chiều.

  • Nếu motor giật/khựng, kiểm tra nguồn cấpdây tải; giảm duty hoặc tăng điện áp trong giới hạn.

Hình ảnh

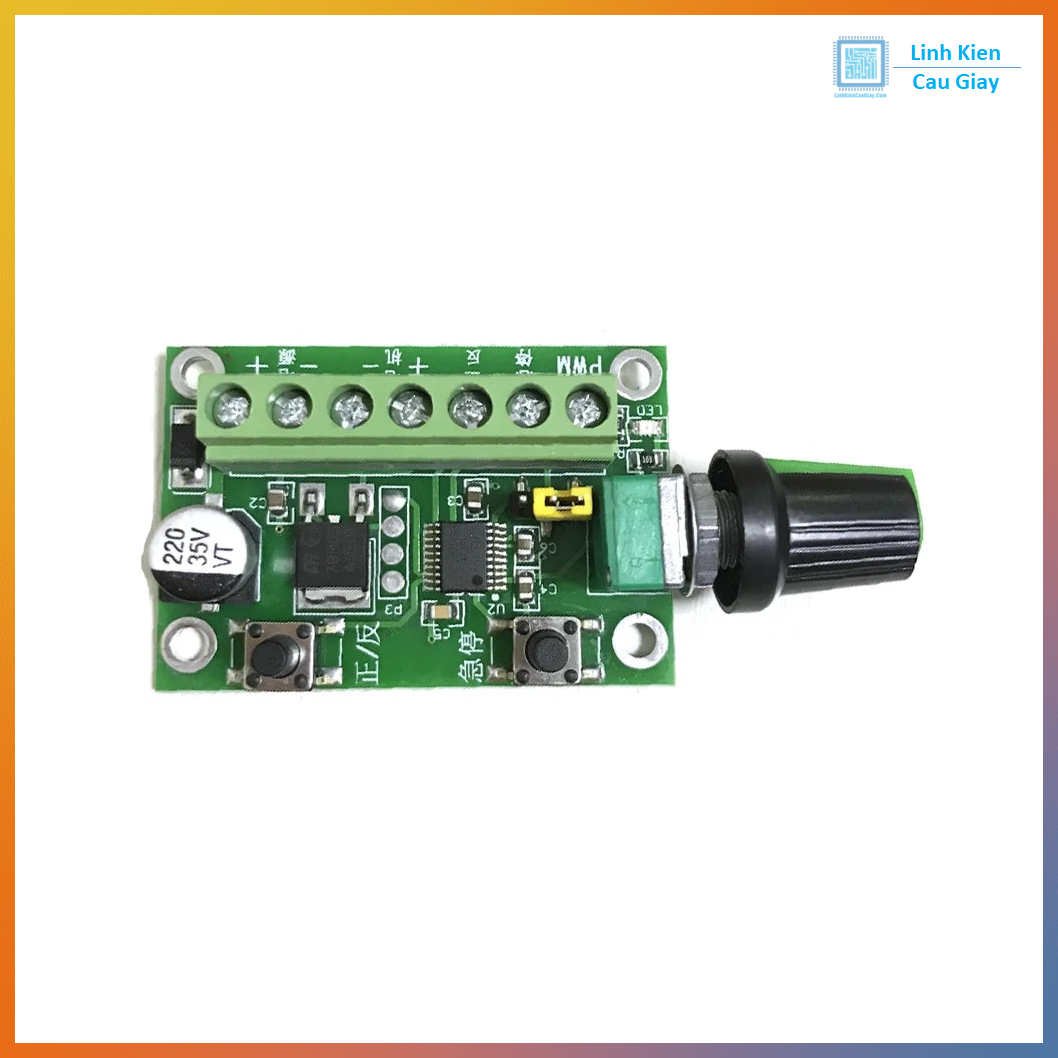

Module điều khiển động cơ không chổi than 6V - 30V

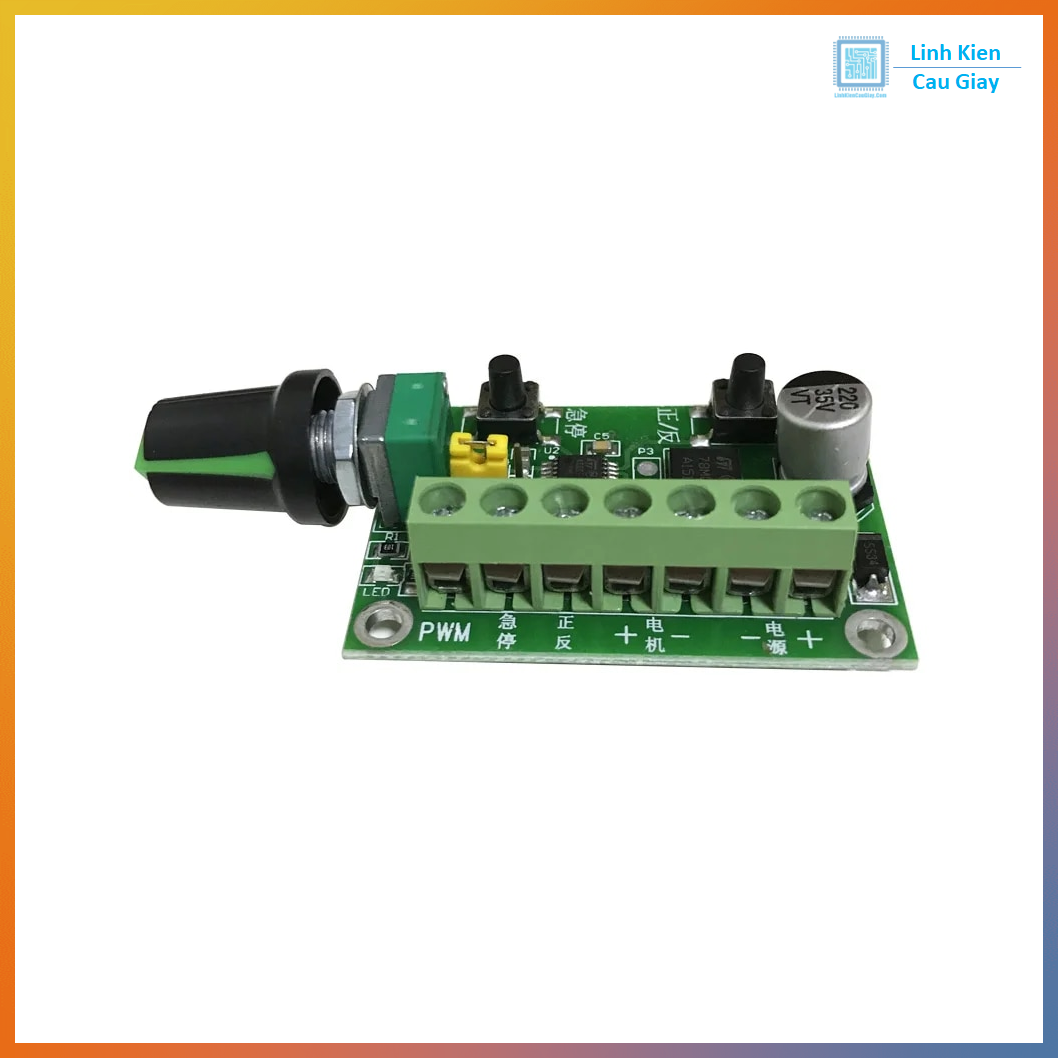

Module điều khiển động cơ không chổi than 6V - 30V

Module điều khiển động cơ không chổi than 6V - 30V

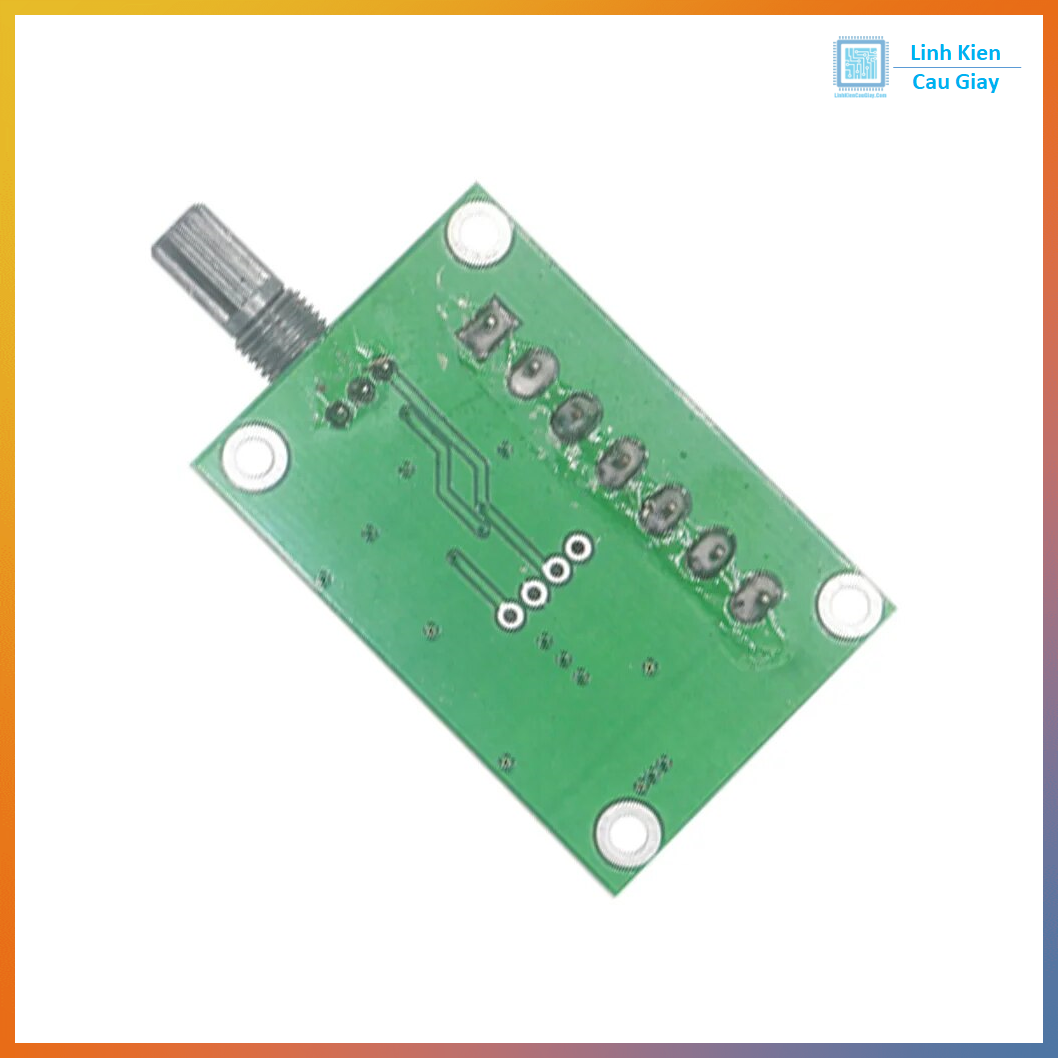

Module điều khiển động cơ không chổi than 6V - 30V

Module điều khiển động cơ không chổi than 6V - 30V

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
