Module điều khiển rung DRV2605L – Haptic Motor Controller I2C

Mô tả sản phẩm

• Module DRV2605L là bộ điều khiển rung cao cấp chuyên dụng cho động cơ rung LRA/ERM, dùng phổ biến trong thiết bị đeo, robot mini, tay cầm chơi game, thiết bị phản hồi rung.

• Tích hợp thư viện hiệu ứng rung (Haptic Effects Library) trong chip, có thể tạo hàng trăm kiểu rung khác nhau theo nhịp, theo hiệu ứng âm thanh hoặc theo chuỗi lệnh tùy biến.

• Giao tiếp I2C, hỗ trợ logic 3.3V và 5V, dễ dàng sử dụng với Arduino, ESP32, STM32, Raspberry Pi…

• Có chân IN/Trig cho phép kích rung bằng tín hiệu ngoài hoặc tín hiệu âm thanh, không cần gửi lệnh I2C.

• Kích thước nhỏ gọn, hệ thống ổn định, phù hợp nhúng vào các sản phẩm thương mại.

Ứng dụng

• Phản hồi rung trong tay cầm chơi game, joystick, VR/AR

• Tạo hiệu ứng xúc giác trong robot, thiết bị đeo tay thông minh (wearable)

• Điều khiển mô-tơ rung nhỏ trong cảnh báo y tế, cảnh báo im lặng

• Haptic feedback cho bàn phím cảm ứng, nút bấm ảo

• Thí nghiệm cảm biến xúc giác trong STEM, Arduino, ESP32

Sơ đồ chân

• VIN → cấp nguồn module

• GND → mass

• SCL → chân clock I2C (kéo lên 10K)

• SDA → chân dữ liệu I2C (kéo lên 10K)

• INT → ngắt báo hiệu

• OUT+ / OUT– → kết nối motor rung (ERM/LRA)

Thông số kĩ thuật

• Chip chính: DRV2605L

• Điện áp hoạt động: 3V – 5V

• Giao tiếp: I2C

• Tích hợp 10K pull-up cho SCL/SDA/IN

• Hỗ trợ động cơ rung: ERM & LRA

• Thư viện rung tích hợp: 100+ hiệu ứng

• Kích thước: 25.4 × 18 mm

• Trọng lượng: ≈ 2.1g

• Chân IN/TRIG: hỗ trợ kích rung bằng xung hoặc tín hiệu âm thanh

Hướng dẫn sử dụng

• Kết nối module với Arduino/ESP32 qua I2C:

  • SCL → A5 hoặc GPIO6

  • SDA → A4 hoặc GPIO5

  • VIN → 5V

  • GND → GND

• Kết nối motor rung vào OUT+ / OUT-

• Sử dụng thư viện Arduino:

  Adafruit_DRV2605 library

• Chọn hiệu ứng từ thư viện haptic, ví dụ:

  drv.setWaveform(0, 1); drv.setWaveform(1, 0); drv.go();

• Có thể kích rung bằng chân IN/TRIG mà không cần lập trình → dùng cho thiết bị cảm biến âm thanh hoặc tín hiệu kích hoạt ngoại vi.

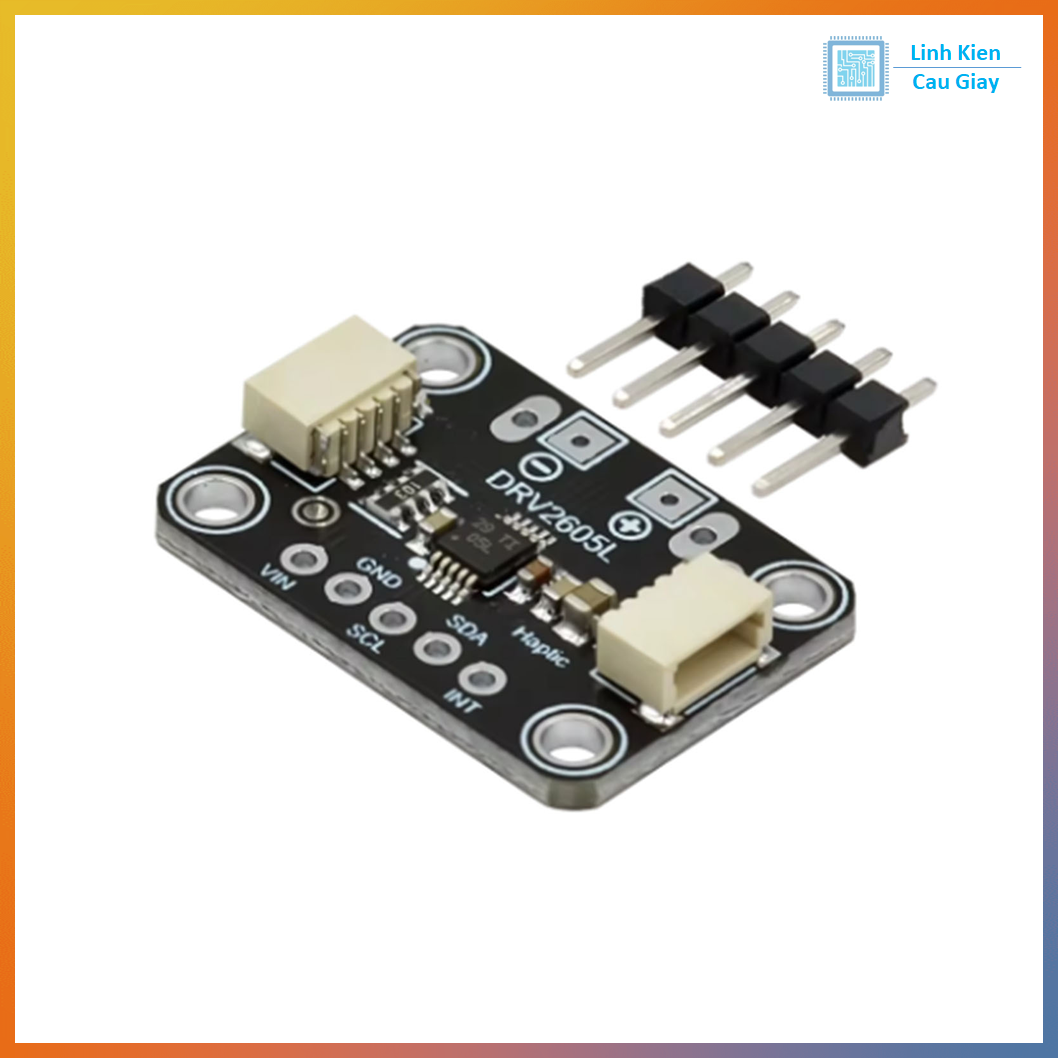

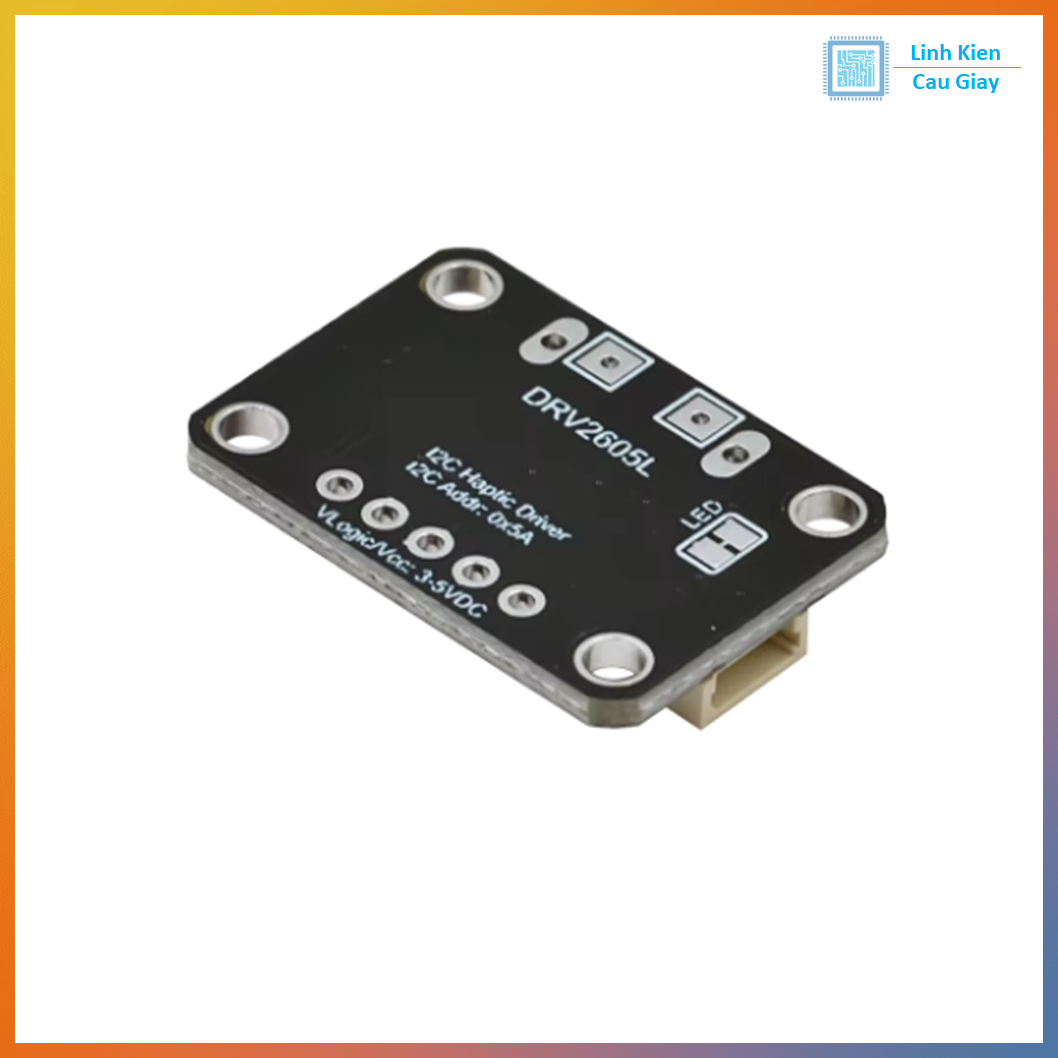

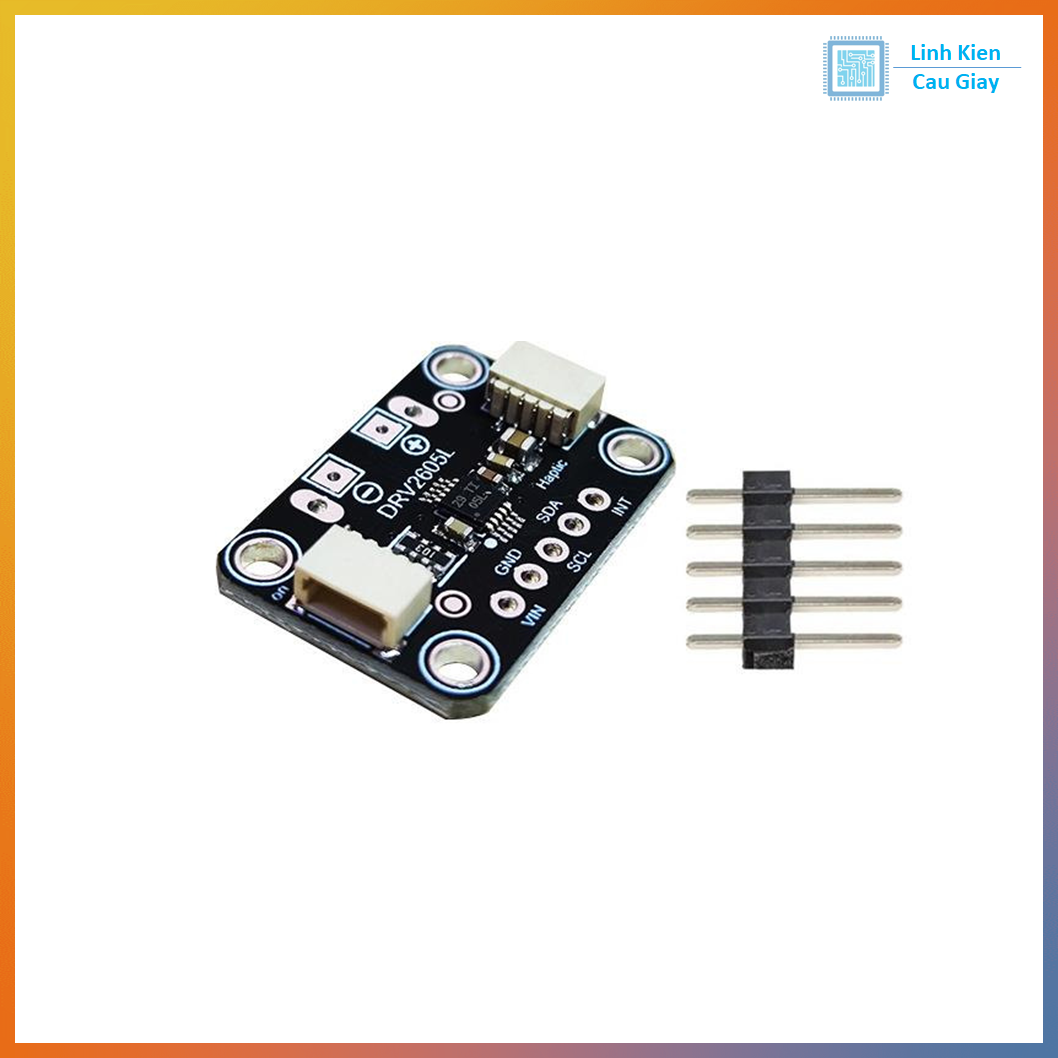

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
