Cảm Biến Lực Màng Mỏng RFP602 (Tương thích FSR402) – Vùng Nhạy Ø10mm, Đọc Qua ADC Với Mạch Phân Áp, Cho Arduino/ESP32.

Mô tả sản phẩm

RFP602 là cảm biến lực dạng điện trở nhạy áp lực (FSR): lực tăng → điện trở giảm, cho phép đo chạm/nhấn/áp lực tương đối. Cảm biến mỏng – dẻo, dễ dán dưới bề mặt phẳng, phù hợp nút nhạy lực, đo áp ngón tay/bàn chân, robot & IoT. (Đặc tính chung FSR: không tuyến tính, nên hiệu chuẩn theo ứng dụng.)

Ứng dụng

• Nút bấm nhạy lực, bàn phím MIDI, pad trống điện tử.

• Theo dõi lực tỳ/đạp, áp lực ghế, đế giày thông minh.

• Phát hiện đặt vật/va chạm nhẹ, robot – tay gắp.

• Bài học STEM/IoT, giao diện HMI cảm lực.

Sơ đồ chân

RFP602 có 2 chân (không phân cực). Dùng như điện trở biến thiên trong mạch phân áp: VCC — R cố định (10k–100kΩ) — điểm đọc ADC — RFP602 — GND. Điện áp tại ADC giảm khi tăng lực.

Thông số kĩ thuật

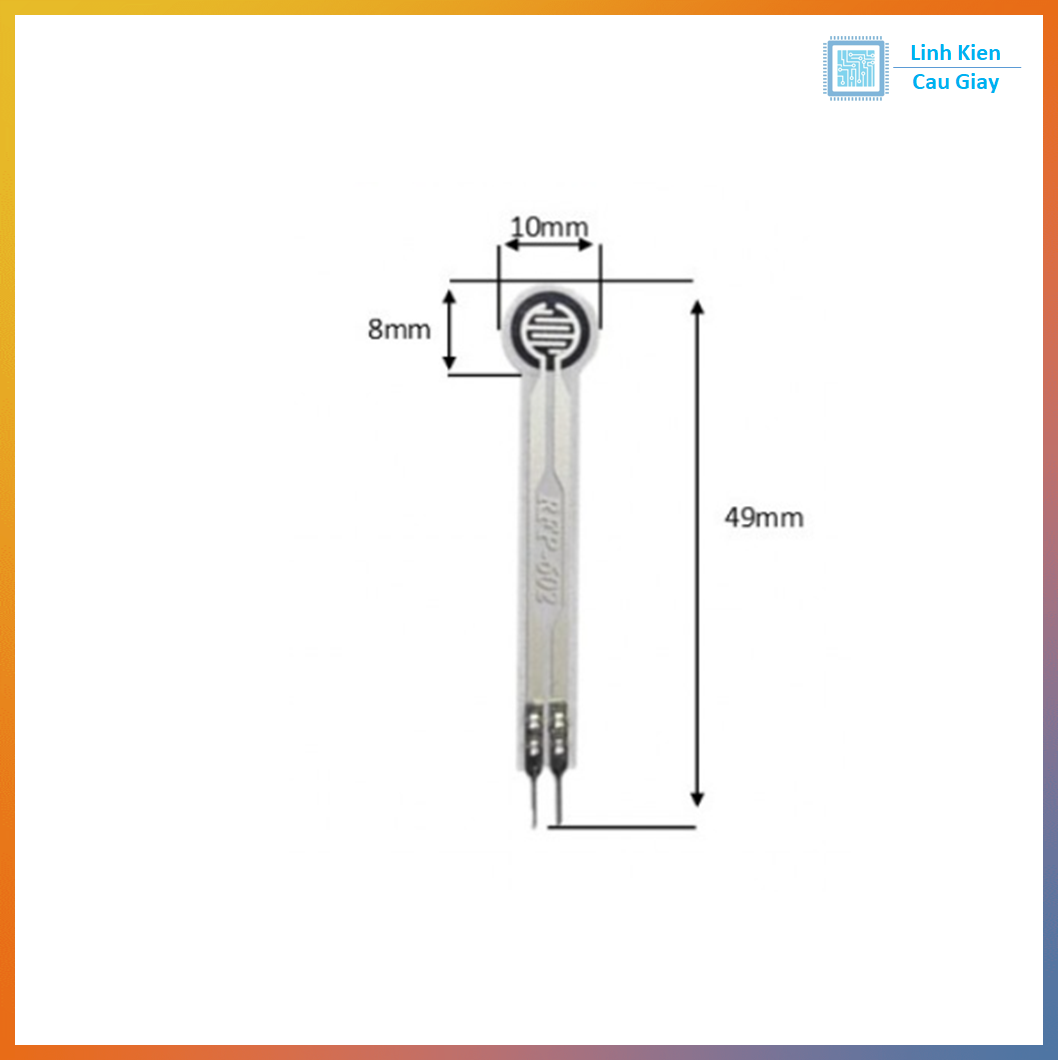

• Vùng nhạy: Ø10 mm (tròn).

• Dải lực tham khảo: ~0.5 kg đến 5–10 kg tùy phiên bản/nhà bán.

• Độ dày: ~0.2–0.45 mm (mỏng, linh hoạt).

• Điện trở: rất lớn khi không tải (MΩ), giảm về kΩ khi có lực.

• Làm việc với hệ 3.3–5V qua phân áp/ADC của vi điều khiển.
  Lưu ý: FSR không tuyến tính và có sai số lặp lại; cần hiệu chuẩn theo từng ứng dụng.

Hướng dẫn sử dụng

• Tạo phân áp với R cố định (10k–100kΩ) để đưa tín hiệu vào ADC.

• Chọn giá trị R tối ưu: đo lực nhỏ → R lớn; lực lớn → R nhỏ.

• Hiệu chuẩn bằng các mốc lực thực tế (ví dụ 0.5 kg, 2 kg, 5 kg), nội suy ra % lực.

• Dán cảm biến phẳng, dùng miếng đệm nhỏ để phân bố lực đều; tránh cấn mép/uốn gập.

• Lọc nhiễu bằng trung bình động/low-pass; tránh ẩm và quá nhiệt.

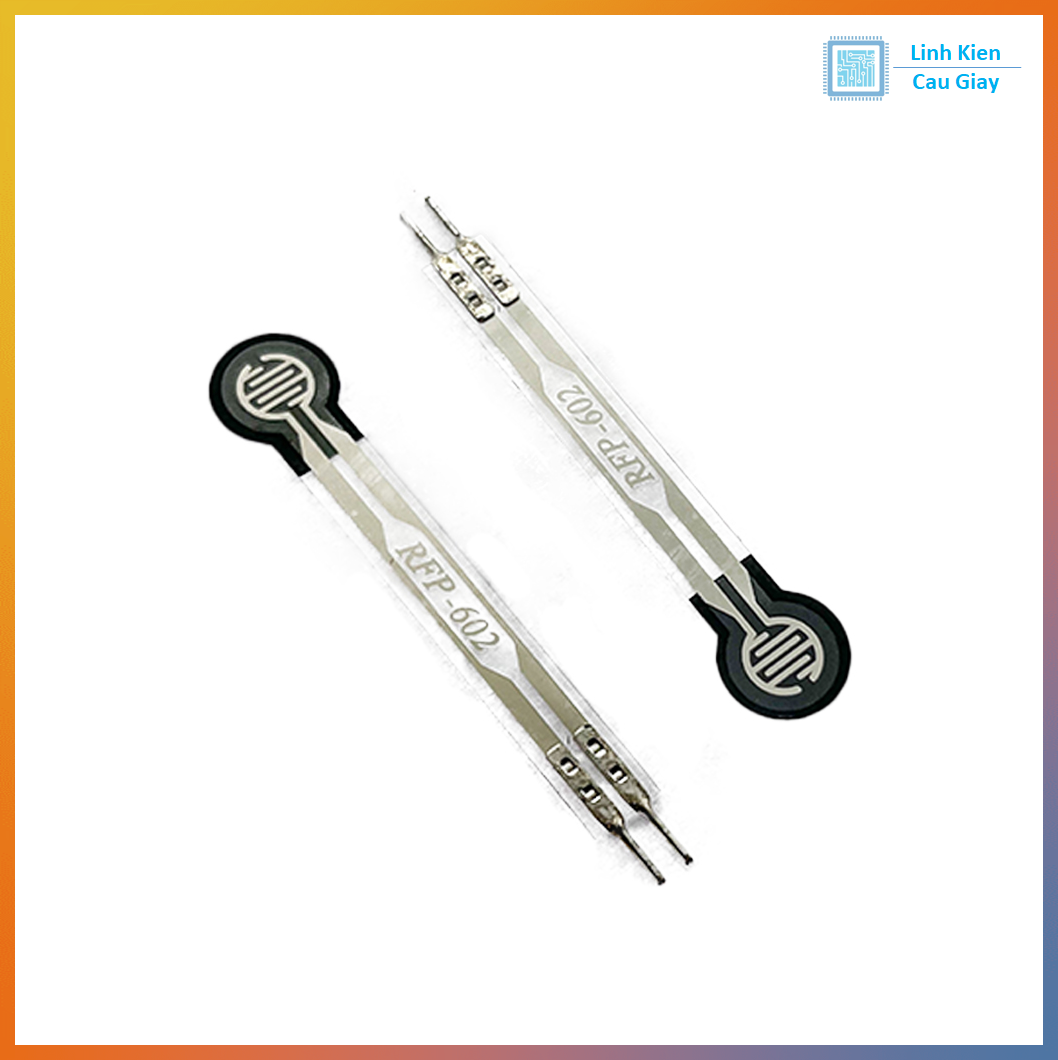

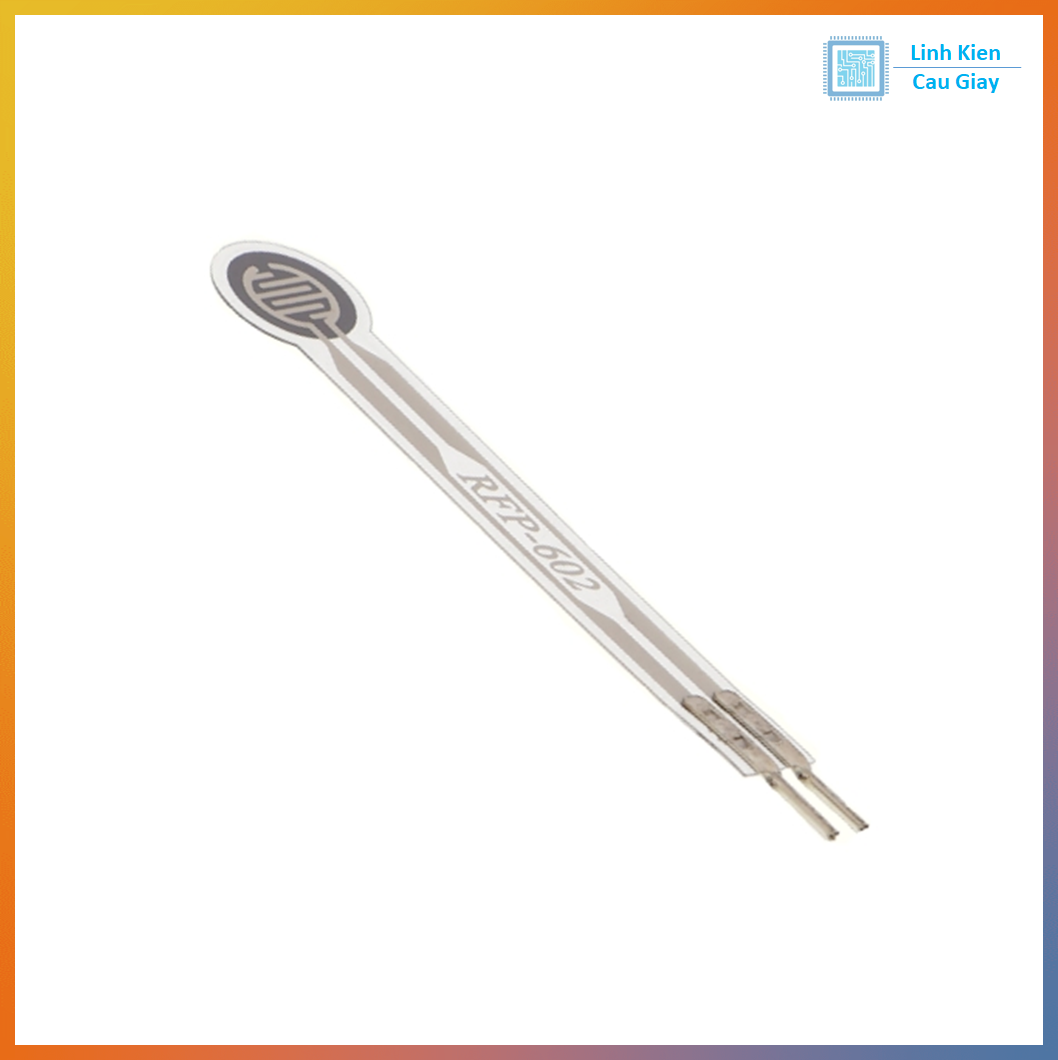

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
