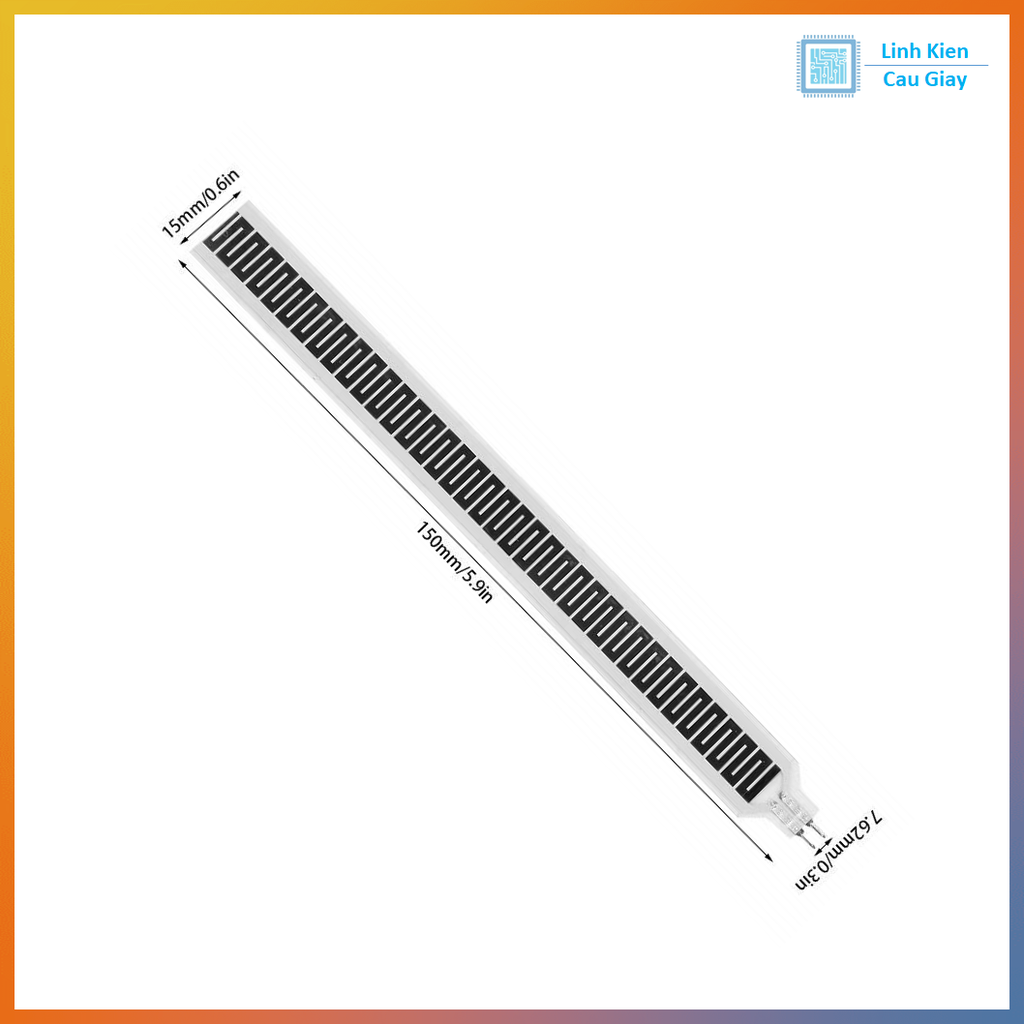

Cảm biến Flex Sensor Cảm biến uốn cong SF15

(Mã SP:PVN1725)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

Mô tả :
Đang cập nhật ...
Kích thước

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

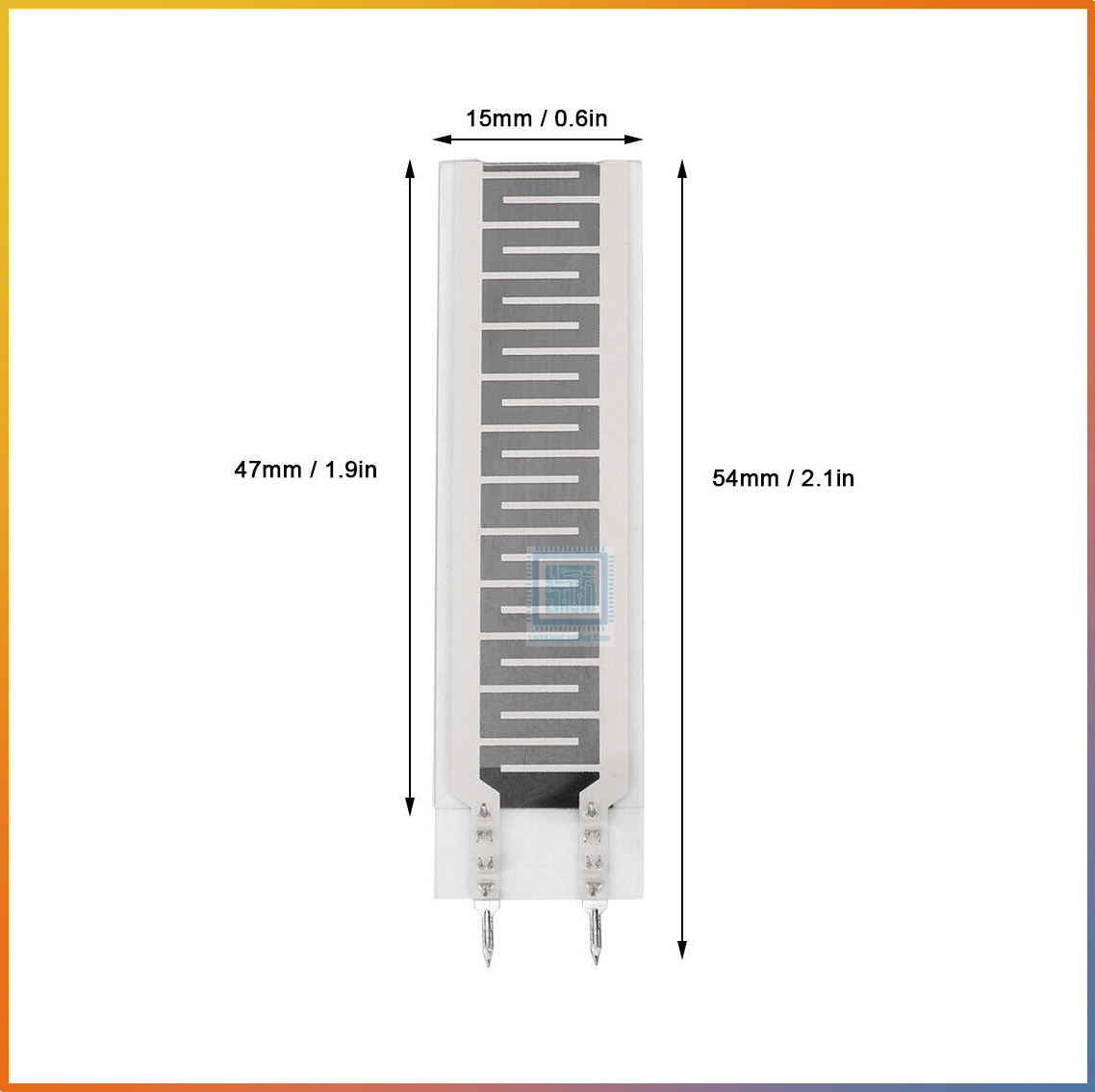

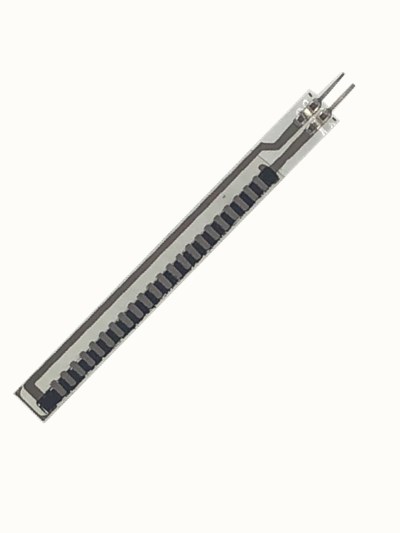

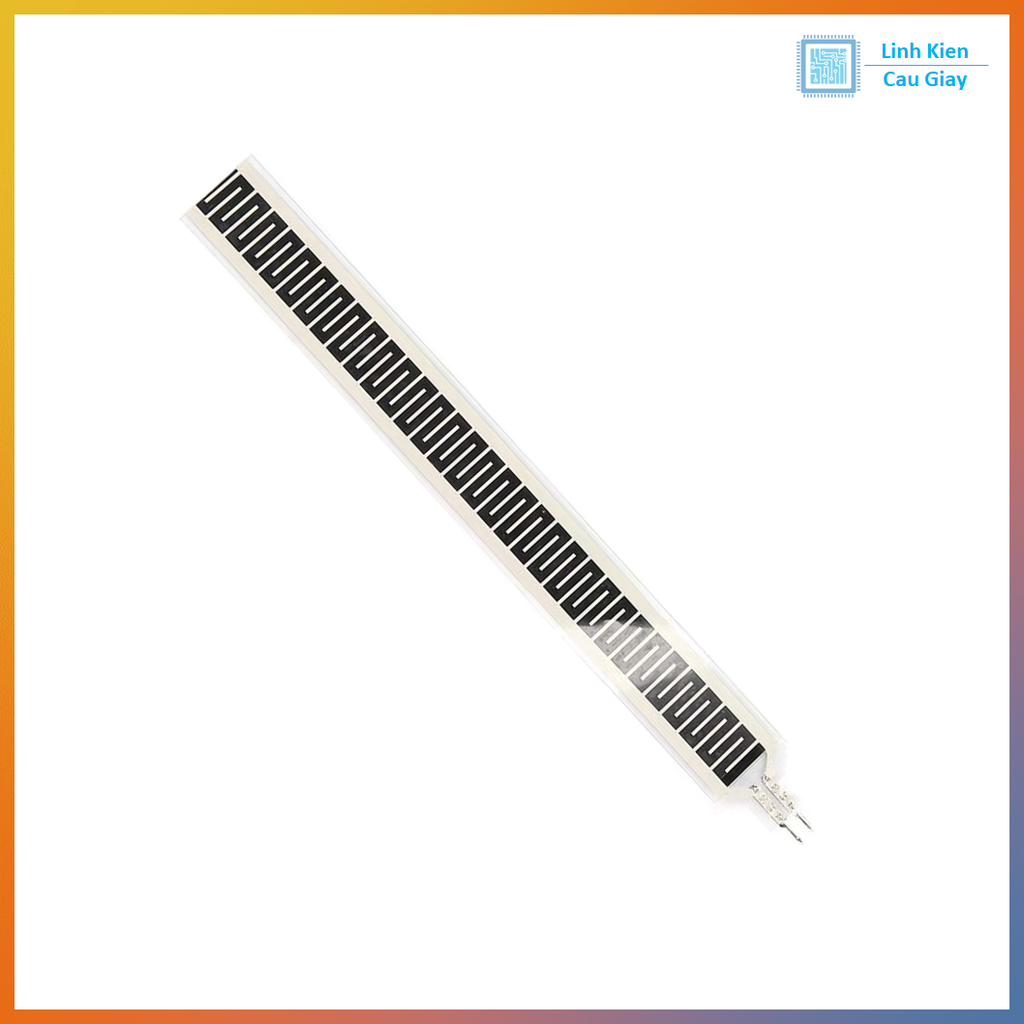

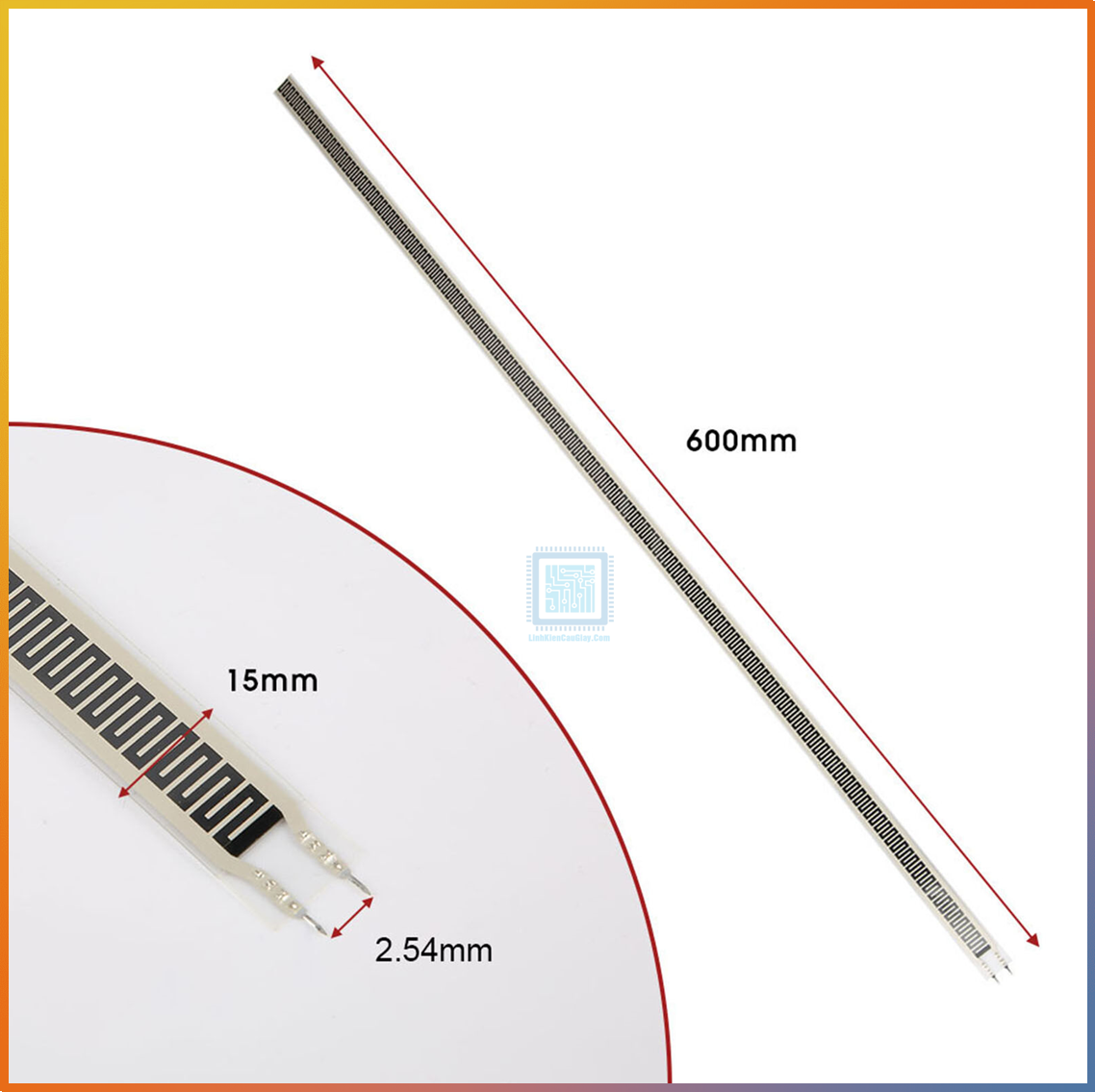

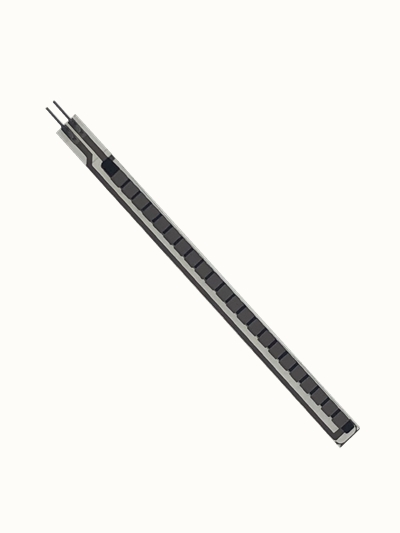

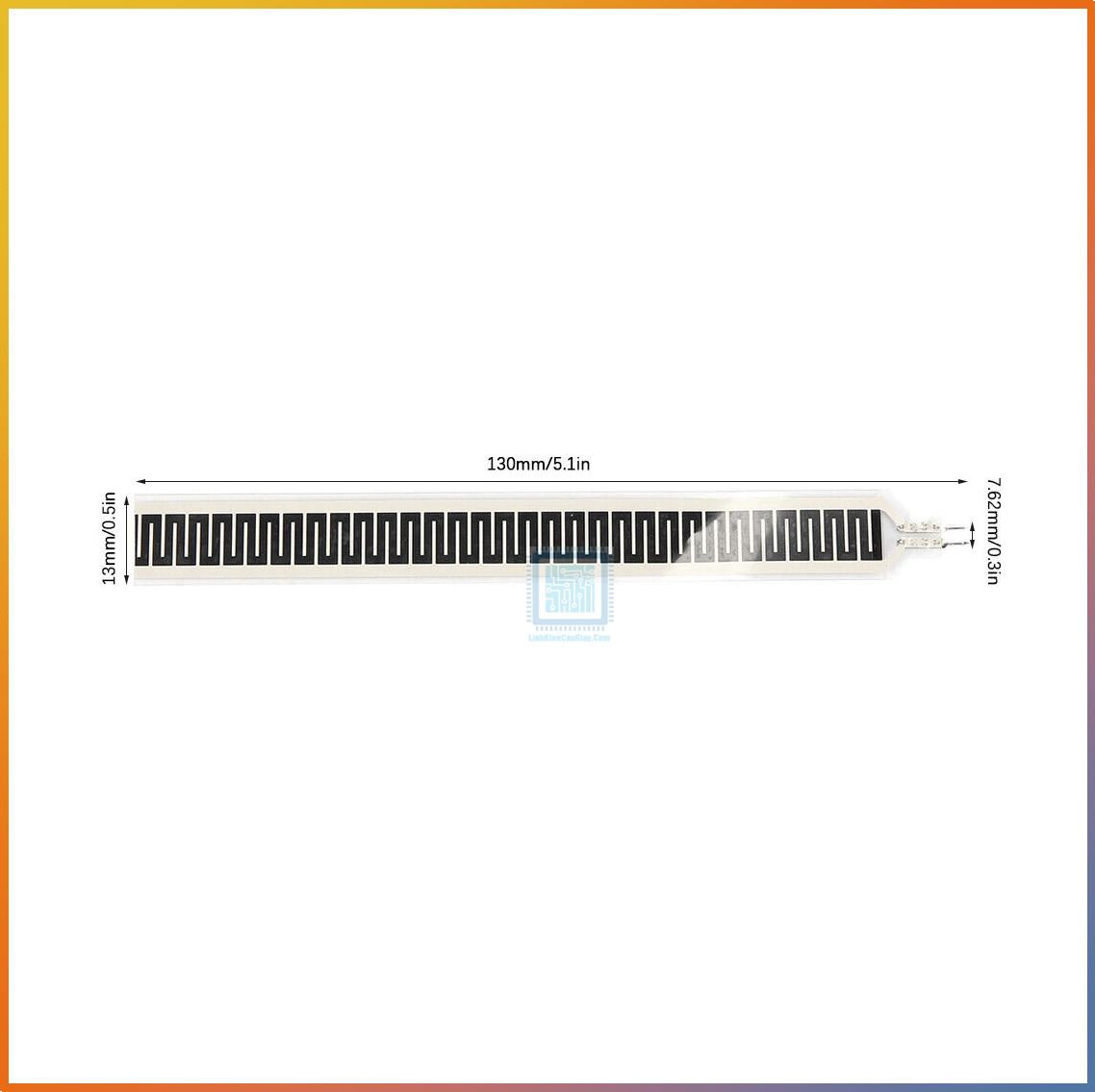

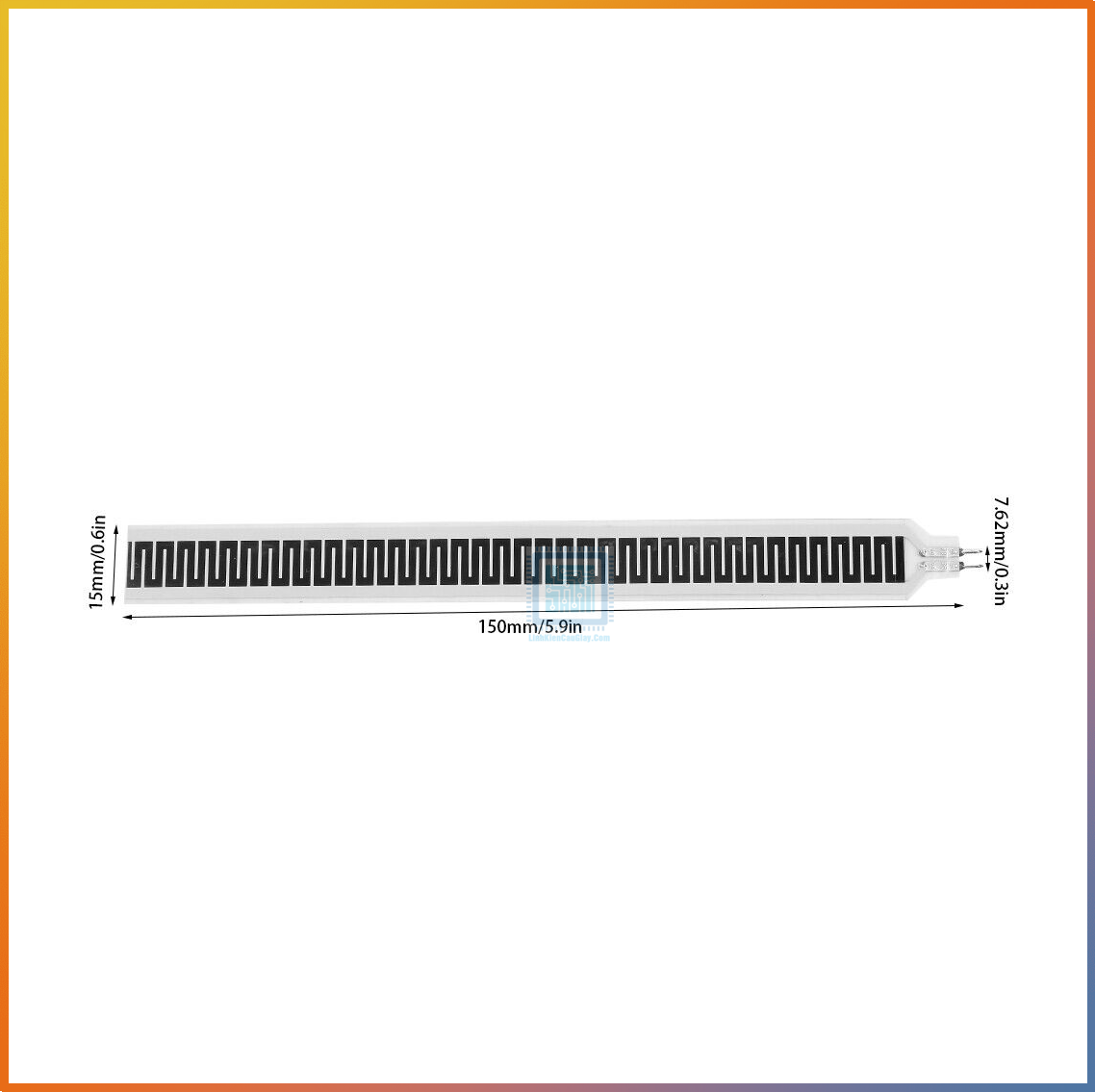

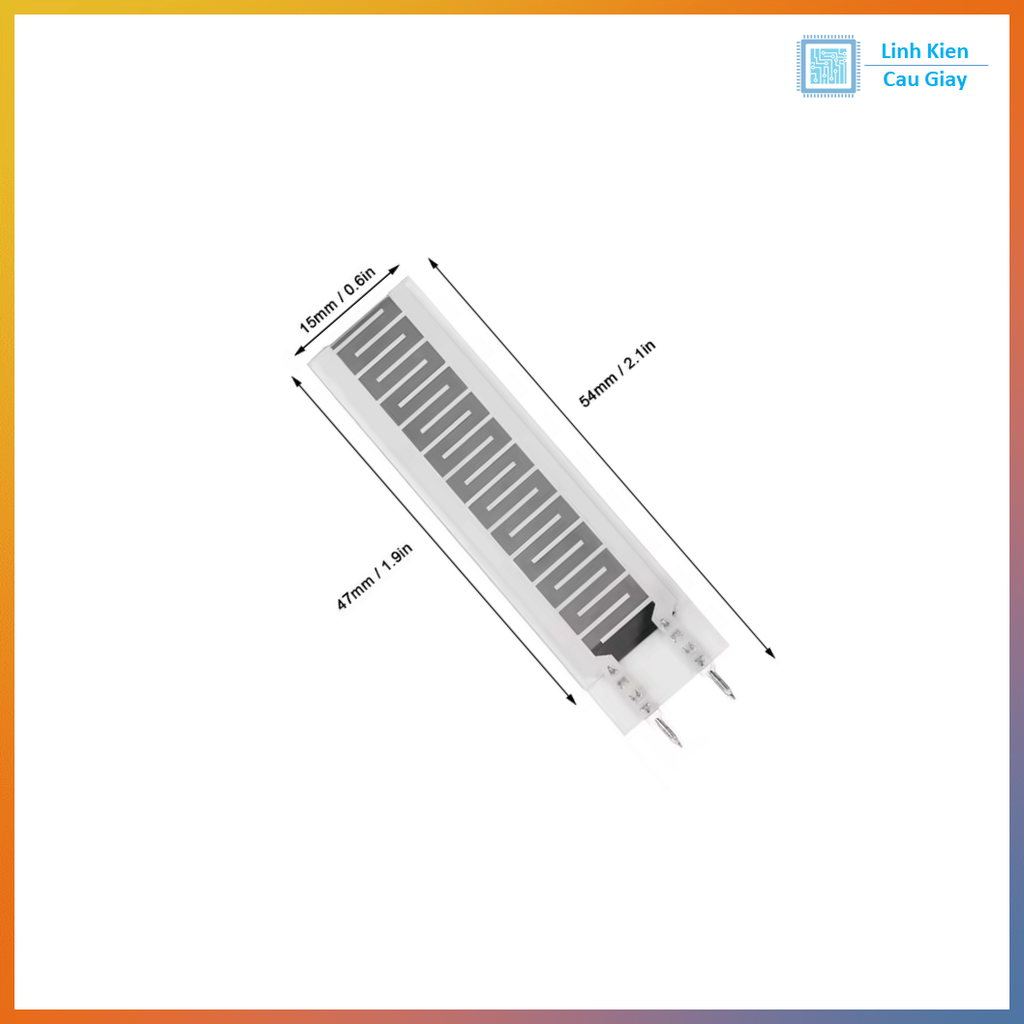

Đây là cảm biến uốn cong flex sensor, dài khoản 58mm được sử dụng trong găng tay điện tử của Nintendo. Khi kim loại của cảm biến bị uốn cong ra ngoài, điện trở của cảm biến sẽ thay đổi, để có thể phát hiện độ cong.

Ứng dụng: làm cánh tay Robot, Robotics, thiết bị đo góc chuyển động, gaming (vitual motion), thiết bị y tế…



THÔNG SỐ KỸ THUẬT

  • Điện trở trạng thái không uốn: ~ 9000 ohms
  • Kháng uốn 90 độ: ~ 14000 ohms
  • Kháng uốn 180 độ: ~ 22000 ohms

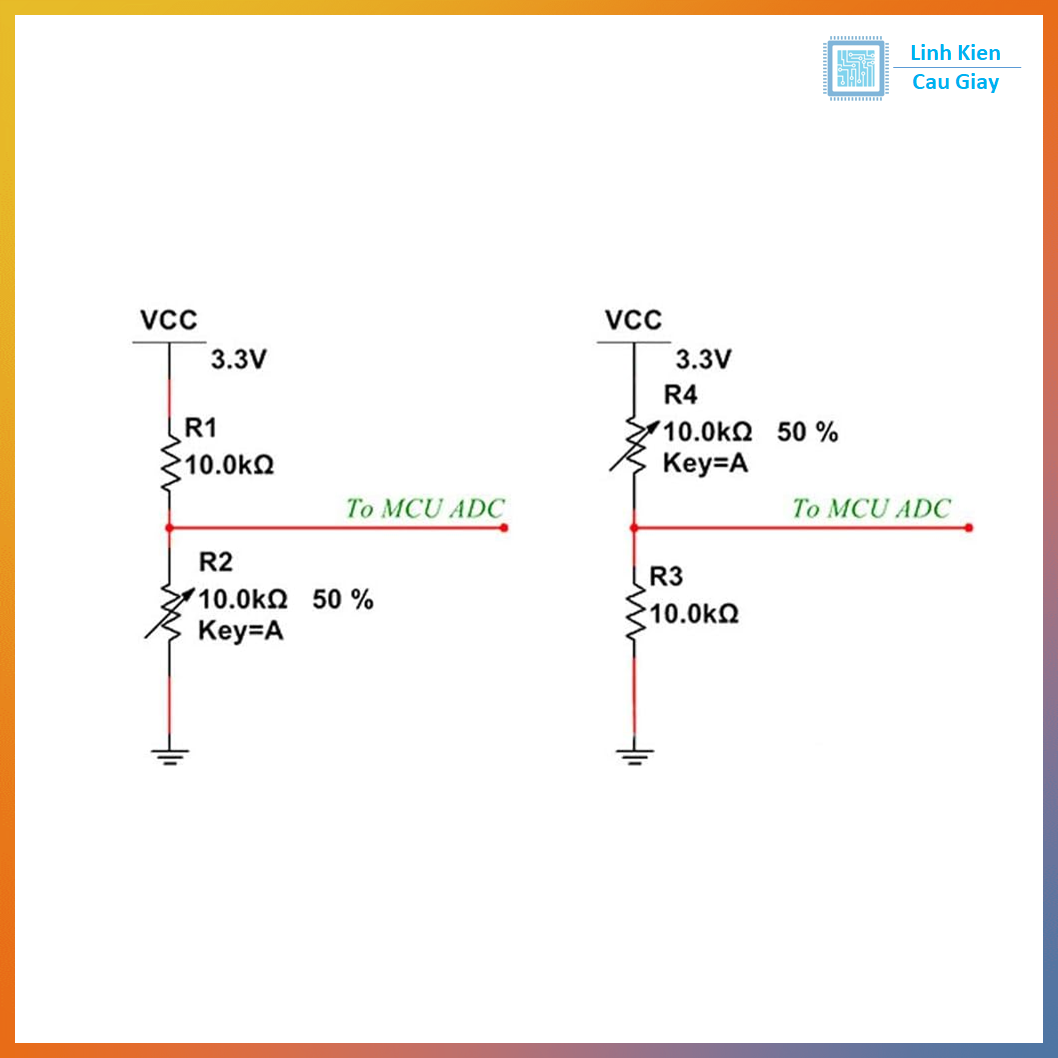

Sơ đồ kết nối



——————–CODE THAM KHẢO———————


int flexSensorPin = A0;
void setup()
{
Serial.begin(9600);
}

void loop()
{
  int flexSensorReading = analogRead(flexSensorPin);
  Serial.println(flexSensorReading);
  int flex0to100 = map(flexSensorReading, 512, 614, 0, 100);
  Serial.println(flex0to100);
  delay(250); //just here to slow down the output for easier reading
}

Tài liệu tham khảo:

Datasheet
