Module MY2901 chuyển đổi 4 kênh ADC sang Digital cảm biến uốn cong

Mô tả sản phẩm

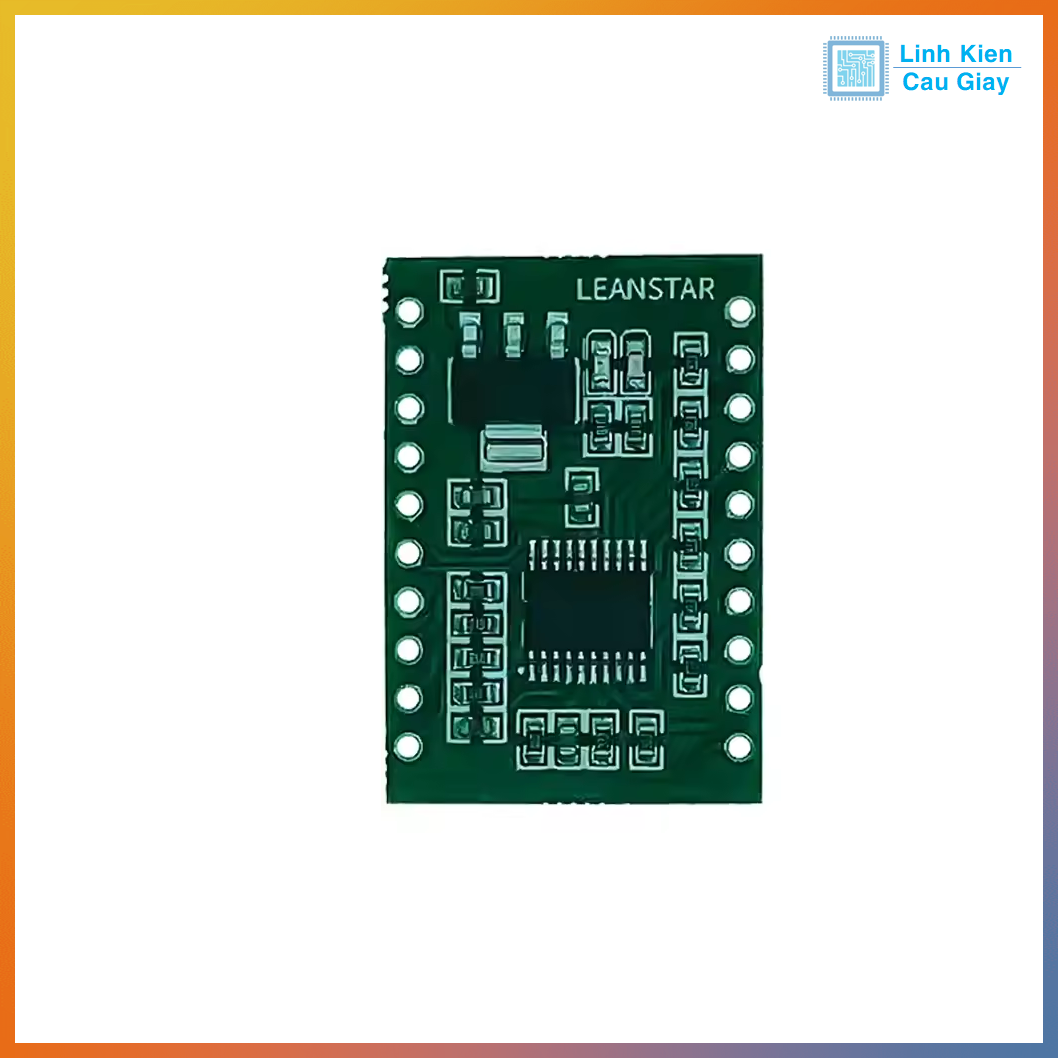

MY2901 V1.1 là bo xử lý tín hiệu analog → digital dựa trên mạch so sánh ngưỡng nội (họ LM2901 + MCU), giúp bạn biến biến thiên điện trở/điện áp từ cảm biến uốn cong (flex), FSR, quang trở, chiết áp… thành mức logic HIGH/LOW ổn định.

Ứng dụng

  • Làm công tắc ngưỡng cho găng tay thông minh, robot, cơ cấu lò xo.

  • Phát hiện lực/nhấn với FSR, giới hạn hành trình cơ khí.

  • Chuyển analog → số để giảm tải ADC/CPU trên Arduino/ESP32/STM32.

  • Hệ thống cảnh báo vượt ngưỡng, đếm sự kiện, phân loại.

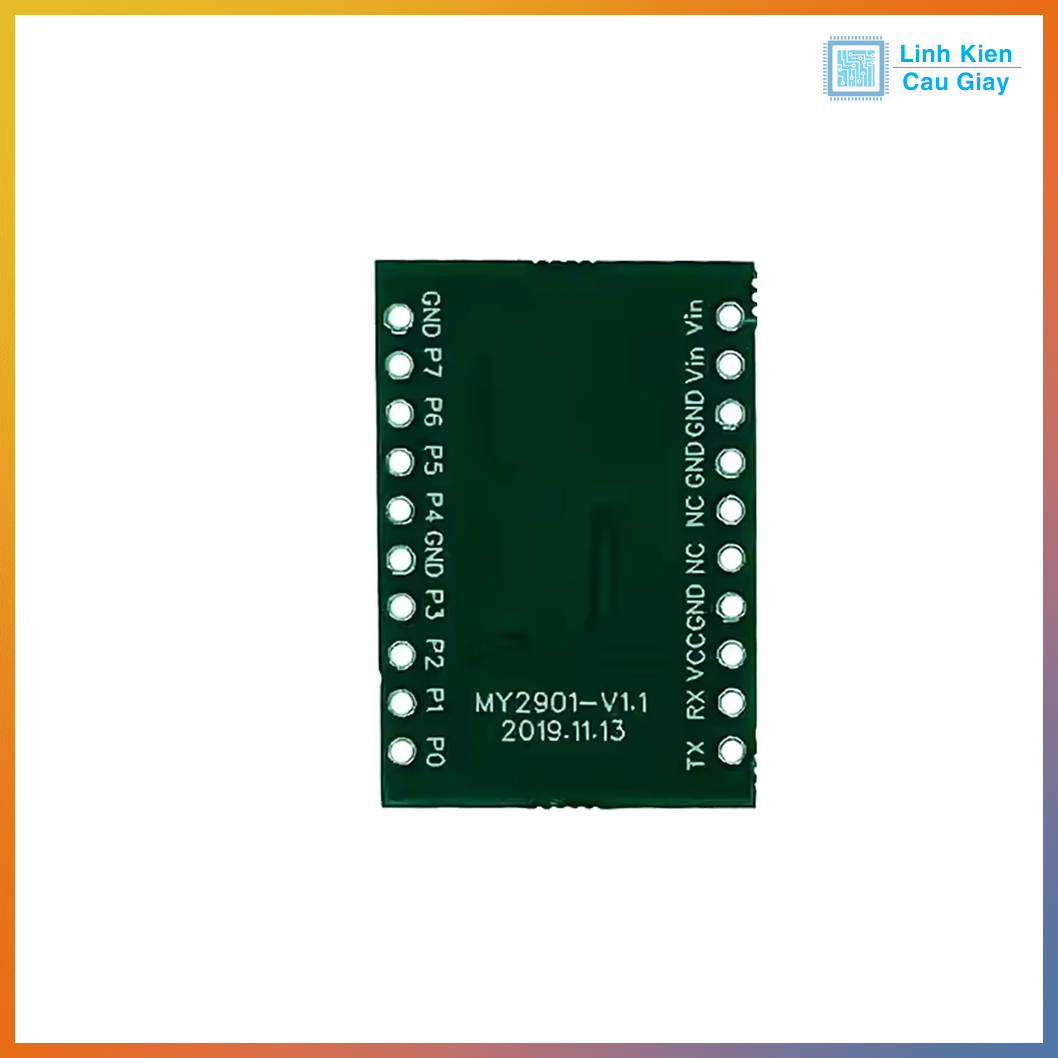

Sơ đồ chân

  • Cột trái (dưới → trên): P0, P1, P2, P3, GND, P4, P5, P6, P7, GND

  • Cột phải (dưới → trên): TX, RX, VCC, GND, NC, NC, GND, Vin, Vin
    Giải thích nhanh:

  • Vin: nguồn vào (khuyên 5V). Có 2 chân Vin để đấu thuận tiện.

  • VCC: nguồn nội sau LDO (~3.3V), làm tham chiếu/nuôi cảm biến nhẹ.

  • TX/RX: UART TTL 3.3V (đọc/truyền trạng thái – tùy firmware).

  • P0…P7: 8 kênh tín hiệu (thường làm ngõ vào từ cảm biến, xuất logic tại chính chân P).

  • NC: không nối.

  • GND: mass chung (3 vị trí).

Thông số kĩ thuật

  • Số kênh: 8 (P0–P7).

  • Điện áp vào (Vin): 5 VDC (khuyên dùng).

  • VCC nội: ~3.3 V (từ LDO on-board).

  • Mức logic I/O & UART: 3.3 V TTL.

  • Kích thước PCB: ~30 × 20 mm.

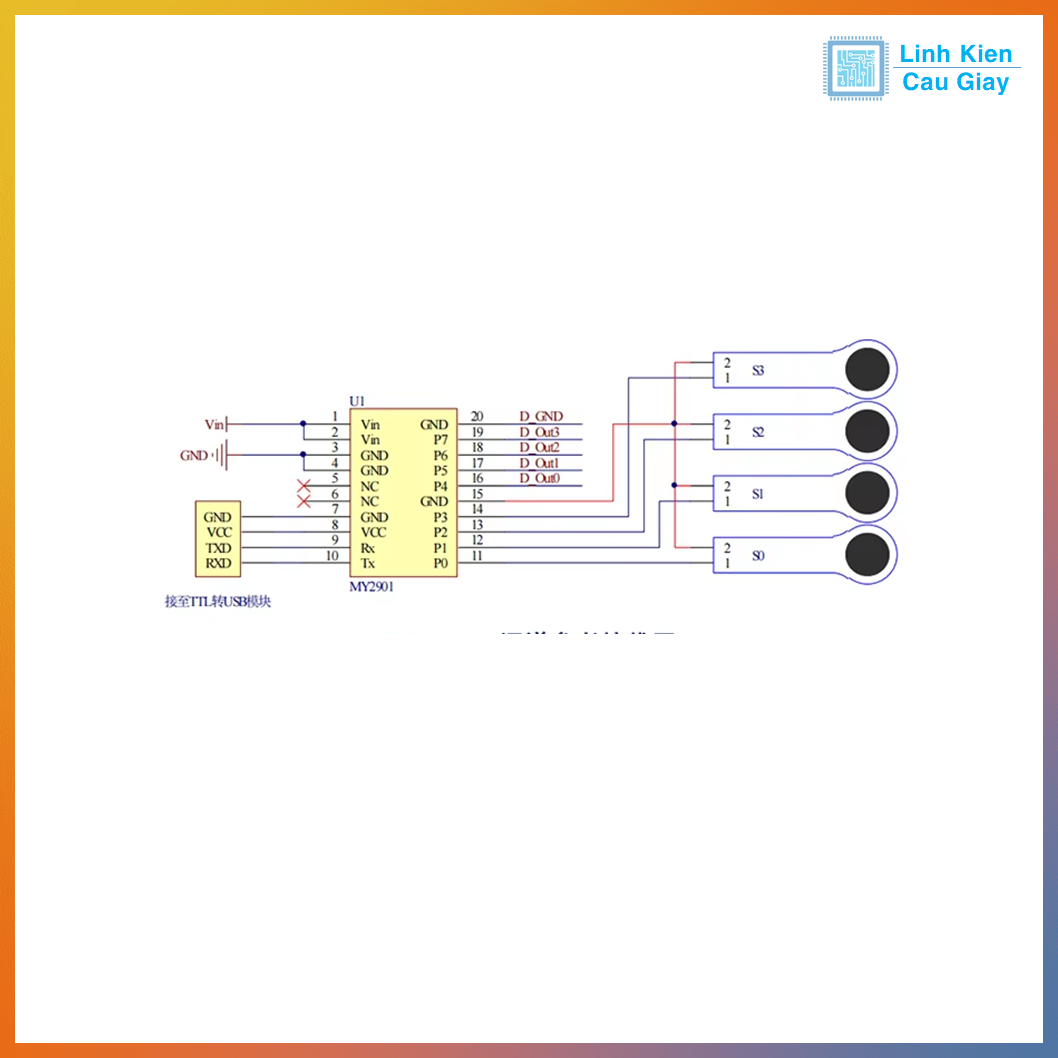

Hướng dẫn sử dụng



Hình ảnh

Module MY2901 chuyển đổi 4 kênh ADC sang Digital cảm biến uốn cong

Module MY2901 chuyển đổi 4 kênh ADC sang Digital cảm biến uốn cong

Module MY2901 chuyển đổi 4 kênh ADC sang Digital cảm biến uốn cong

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
