Cảm Biến Lực FSR-402 (Đường Kính 0.5 inch ~12.7mm) – Force Sensitive Resistor Cho Arduino, ESP32, Raspberry Pi

Mô tả sản phẩm

FSR-402 là cảm biến lực dạng điện trở nhạy áp lực: lực tăng → điện trở giảm (phi tuyến). Bề mặt tròn 0.5" mỏng, dẻo, dễ gắn dưới bề mặt, dùng để đo chạm/nhấn/áp lực tương đối chứ không phải cân khối lượng tuyệt đối. Phù hợp nút bấm nhạy lực, đo áp lực ngón tay/bàn phím, phân bổ lực trên robot, thiết bị hỗ trợ y tế, DIY IoT.

Ứng dụng

• Nút bấm nhạy lực, bàn phím MIDI, pad trống điện tử.

• Theo dõi lực nắm, lực ngồi/đạp, áp lực bàn chân.

• Cân nhạy tương đối, phát hiện chạm/đặt vật.

• Robot/AGV, tay gắp, đo ma sát/ép nhẹ; giáo dục STEM.

Sơ đồ chân

FSR có 2 chân. Dùng như một điện trở trong mạch phân áp: một chân nối VCC (qua điện trở kéo Rfix), chân còn lại về GND, điểm giữa đưa vào ADC của vi điều khiển. Đảo vị trí không ảnh hưởng vì FSR không phân cực.

Thông số kĩ thuật

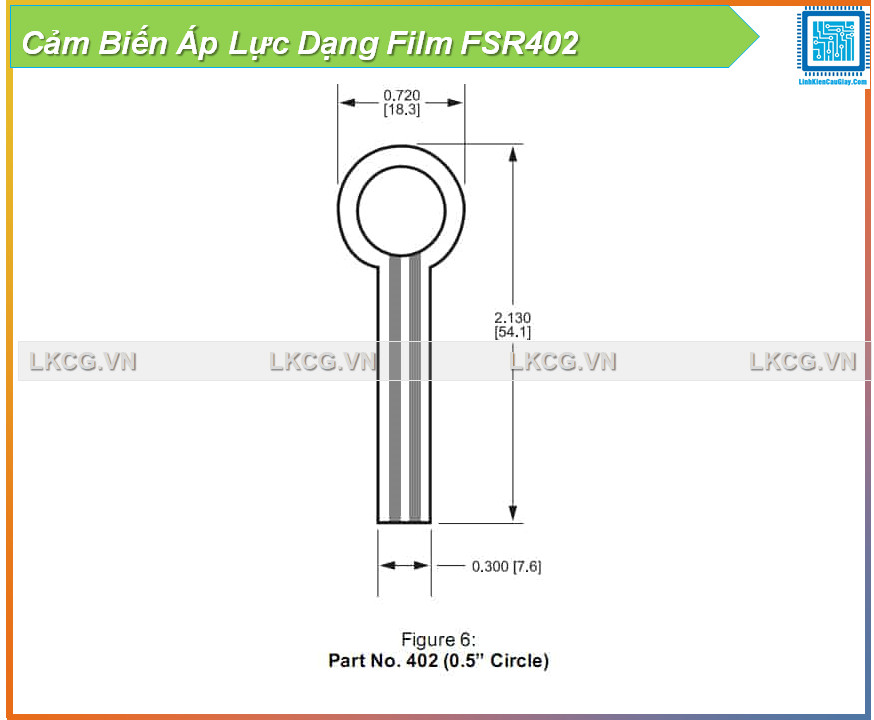

• Model: FSR-402, vùng nhạy tròn 0.5" (~12.7 mm).

• Dải lực làm việc khuyến nghị: ~0.2 N đến 20–30 N (tuỳ hiệu chuẩn).

• Điện trở không tải: MΩ (rất lớn); khi có lực giảm xuống kΩ.

• Điện áp làm việc: ≤ 5V (đọc qua phân áp vào ADC).

• Độ dày: ~0.45 mm; linh hoạt, có lớp keo dán (tuỳ lô).

• Đặc tính: phi tuyến, độ lặp lại cần hiệu chuẩn theo ứng dụng; không phù hợp cân chính xác.

• Nhiệt độ làm việc: dải môi trường thông dụng (tránh ẩm/nhiệt quá cao).

Hướng dẫn sử dụng

• Tạo phân áp: VCC — Rfix (10k–100kΩ) — điểm đọc ADC — FSR — GND.

• Chọn Rfix để tối ưu vùng đo mong muốn (lực nhỏ → Rfix lớn; lực lớn → Rfix nhỏ).

• Đọc ADC và hiệu chuẩn bằng cách lấy mẫu ở một vài mốc lực thực tế, nội suy/ánh xạ ra phần trăm hoặc đơn vị lực tham chiếu.

• Dán FSR vào bề mặt phẳng, dùng miếng đệm/đầu tán nhỏ để phân bố lực đều, tránh cấn mép.

• Không cấp quá áp/dòng; tránh uốn gập sát vùng nhạy, tránh môi trường ẩm.

• Ổn định đọc bằng lọc trung bình/low-pass, lấy nhiều mẫu để giảm nhiễu.

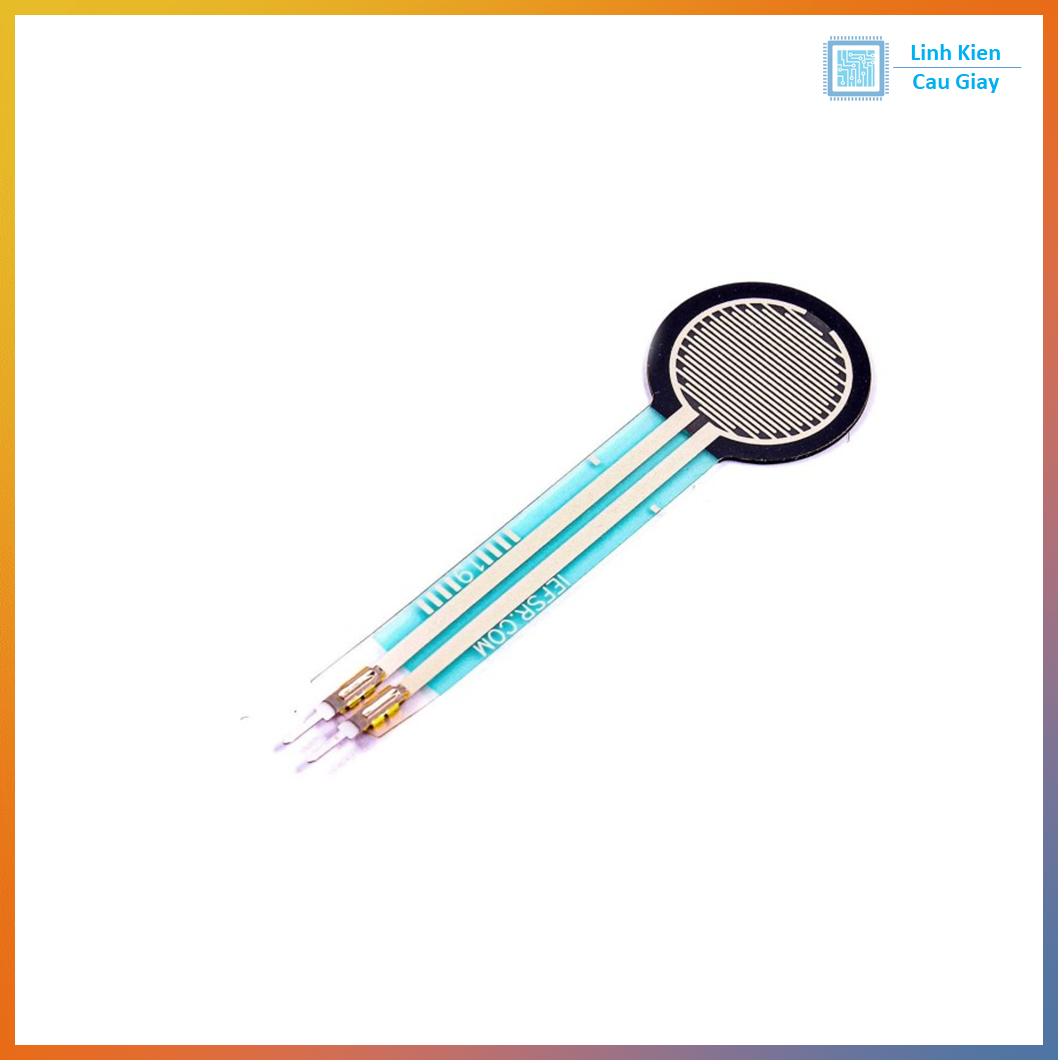

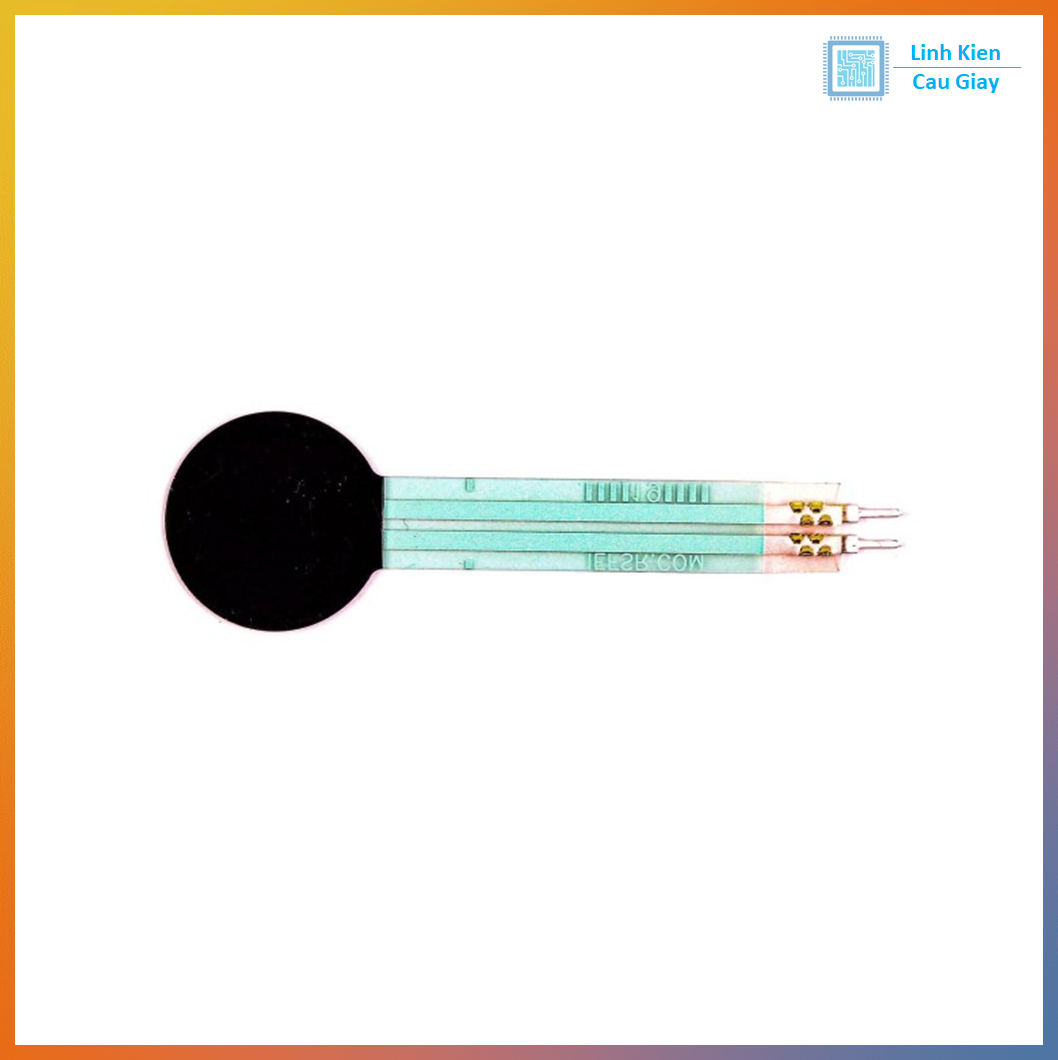

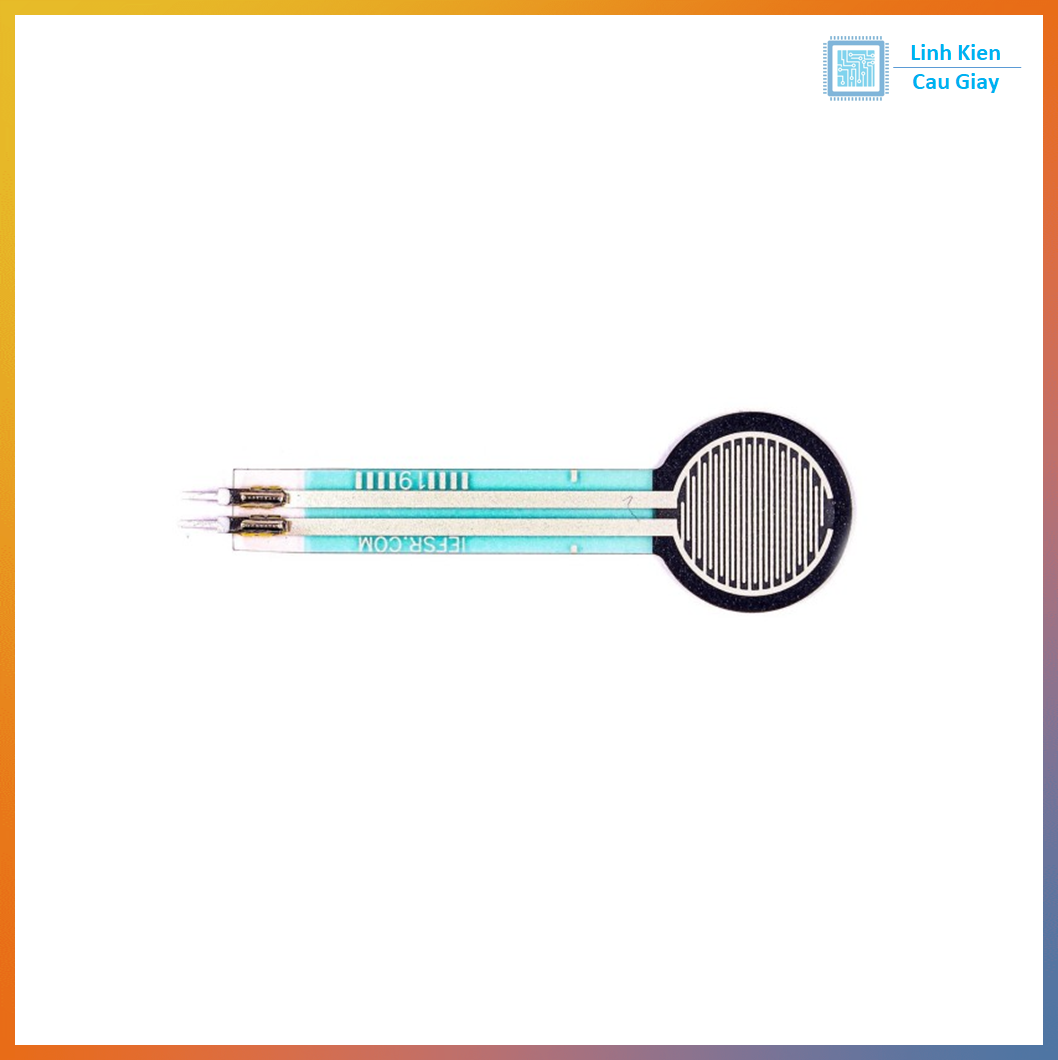

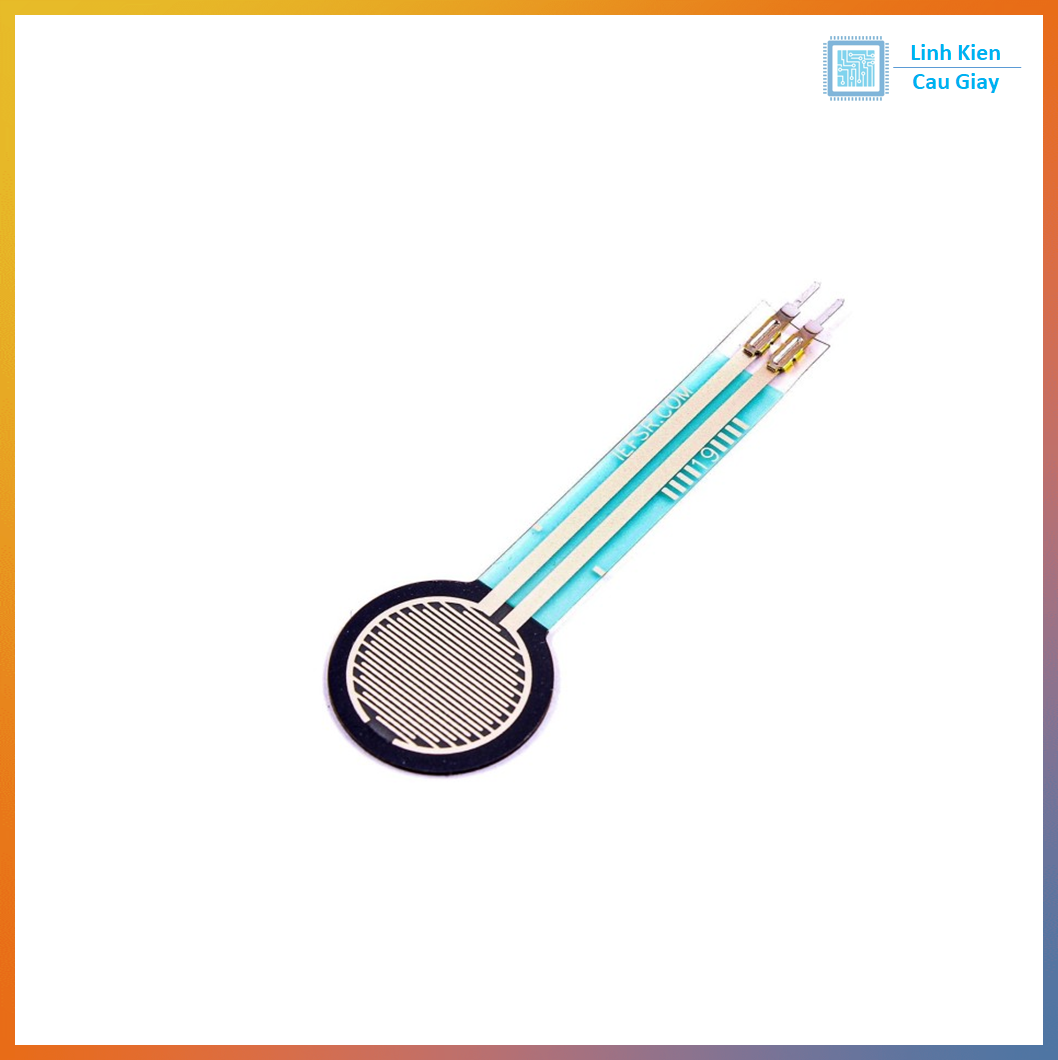

Hình ảnh
