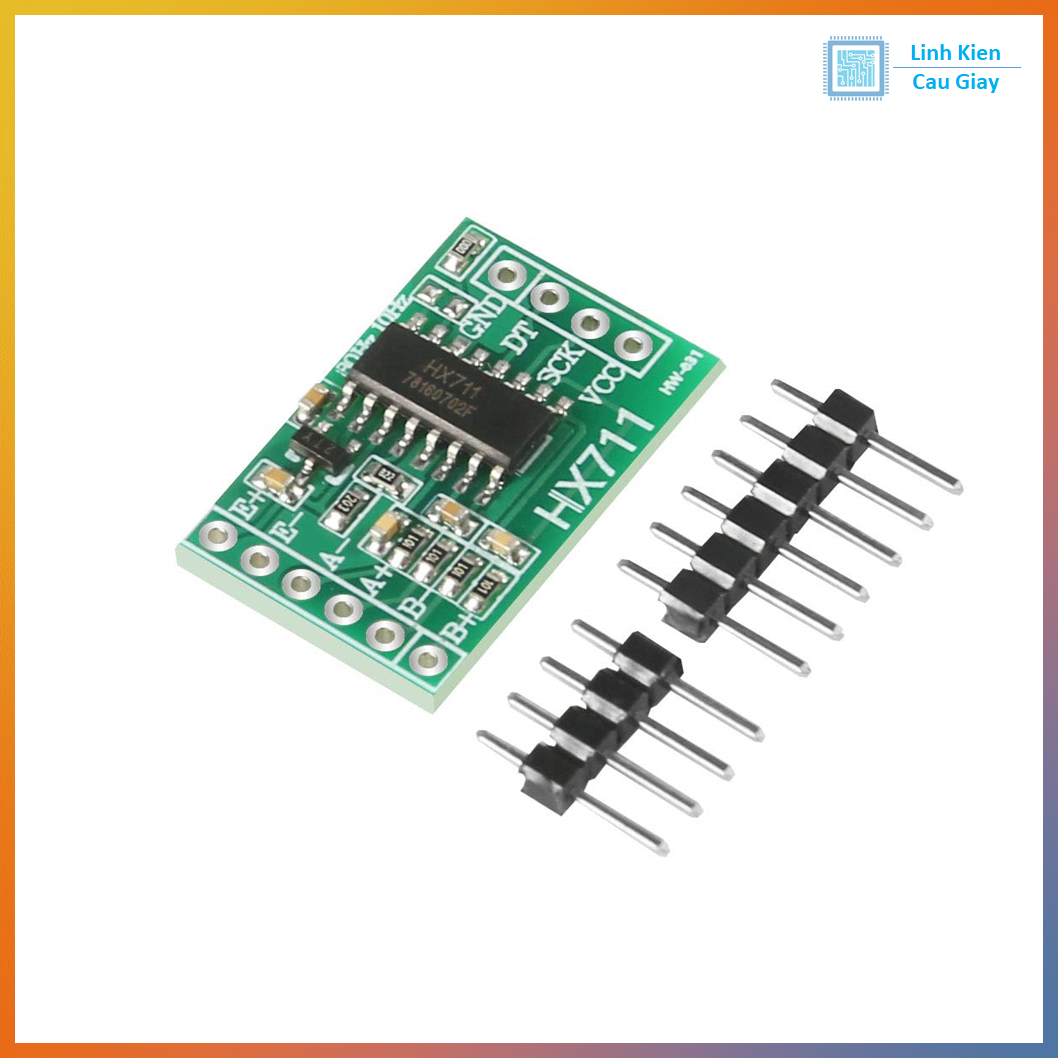

Module AD 24bit HX711
(Mã SP:CG000285)
Thương hiệu: Chưa cập nhật
50.000₫
Module HX711 – Bộ Khuếch Đại Tín Hiệu Loadcell 24-bit Cho Cân Điện Tử
Mô tả sản phẩm
Module HX711 là mạch tích hợp bộ khuếch đại tín hiệu và chuyển đổi ADC 24-bit chuyên dụng dùng để đọc tín hiệu từ cảm biến lực (loadcell) trong các ứng dụng cân điện tử.
Với khả năng khuếch đại tín hiệu mV từ cảm biến, HX711 giúp vi điều khiển như Arduino, ESP32, STM32 dễ dàng thu thập dữ liệu trọng lượng chính xác cao. Mạch có thiết kế nhỏ gọn, dễ kết nối, được sử dụng rộng rãi trong các dự án DIY cân điện tử, IoT, máy bán hàng, hệ thống đo tải trọng.
Ứng dụng
-
Cân điện tử mini (thực phẩm, bưu kiện, vật nuôi)
-
Dự án IoT đo trọng lượng không dây
-
Hệ thống đo lực kéo/nén, robot cảm biến tải
-
Máy bán hàng tự động, cảm biến lực trong công nghiệp
-
Học tập, nghiên cứu cảm biến Loadcell và ADC

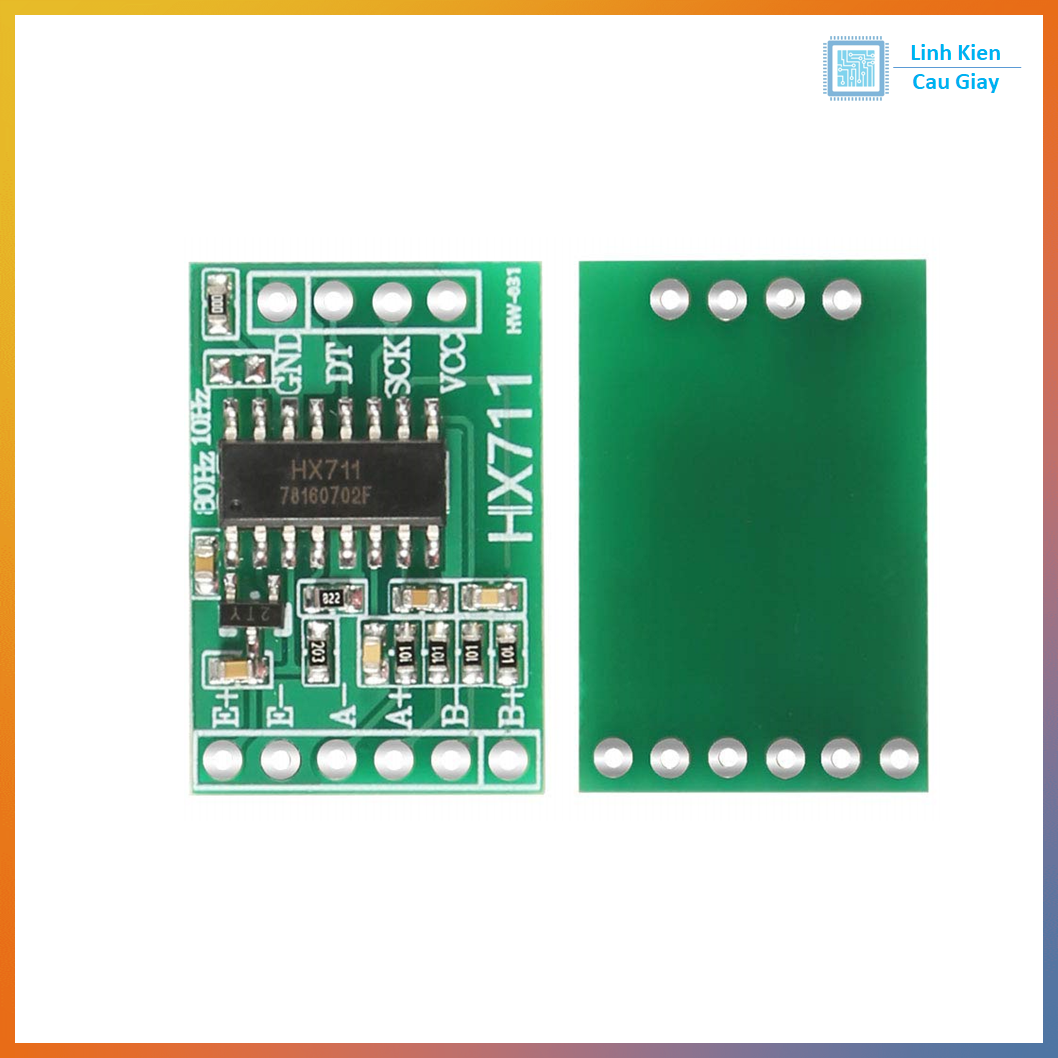

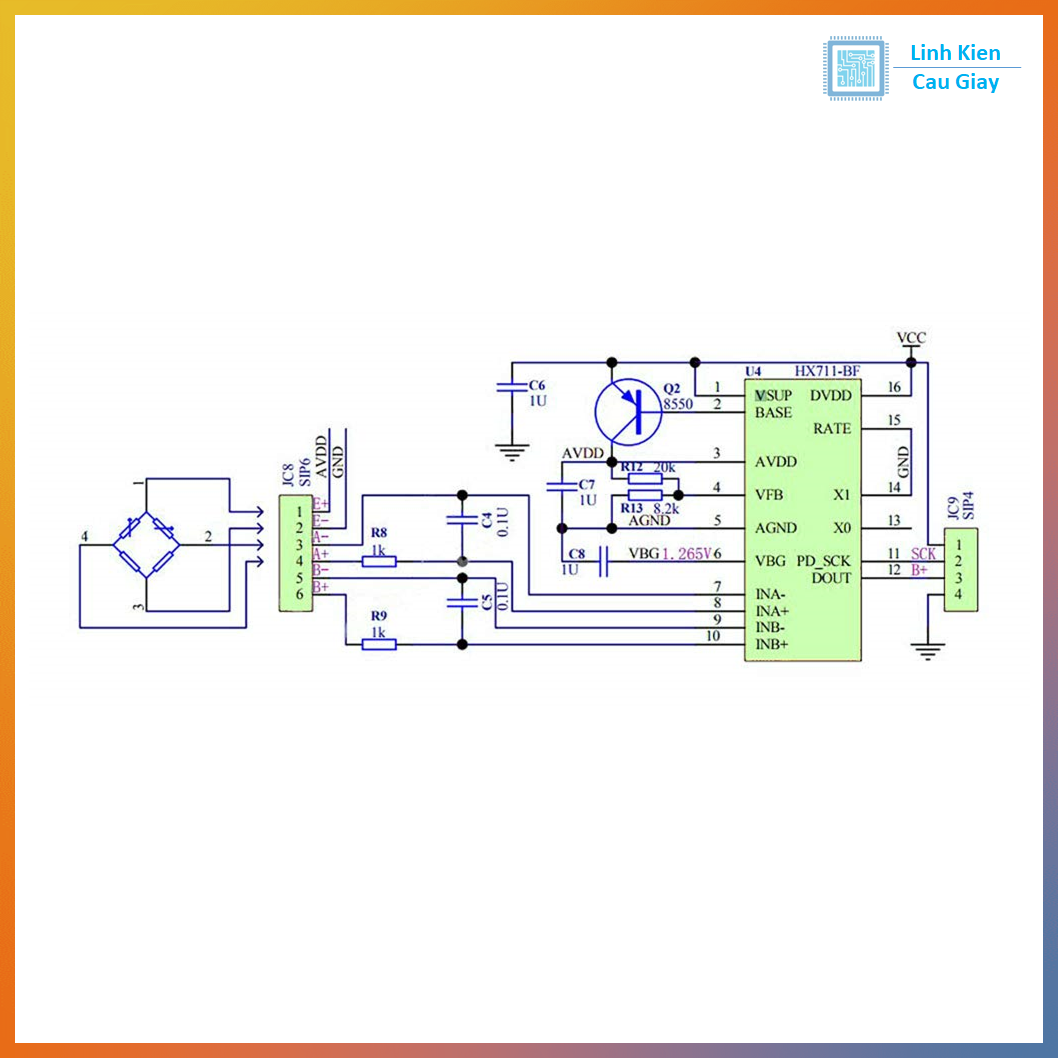

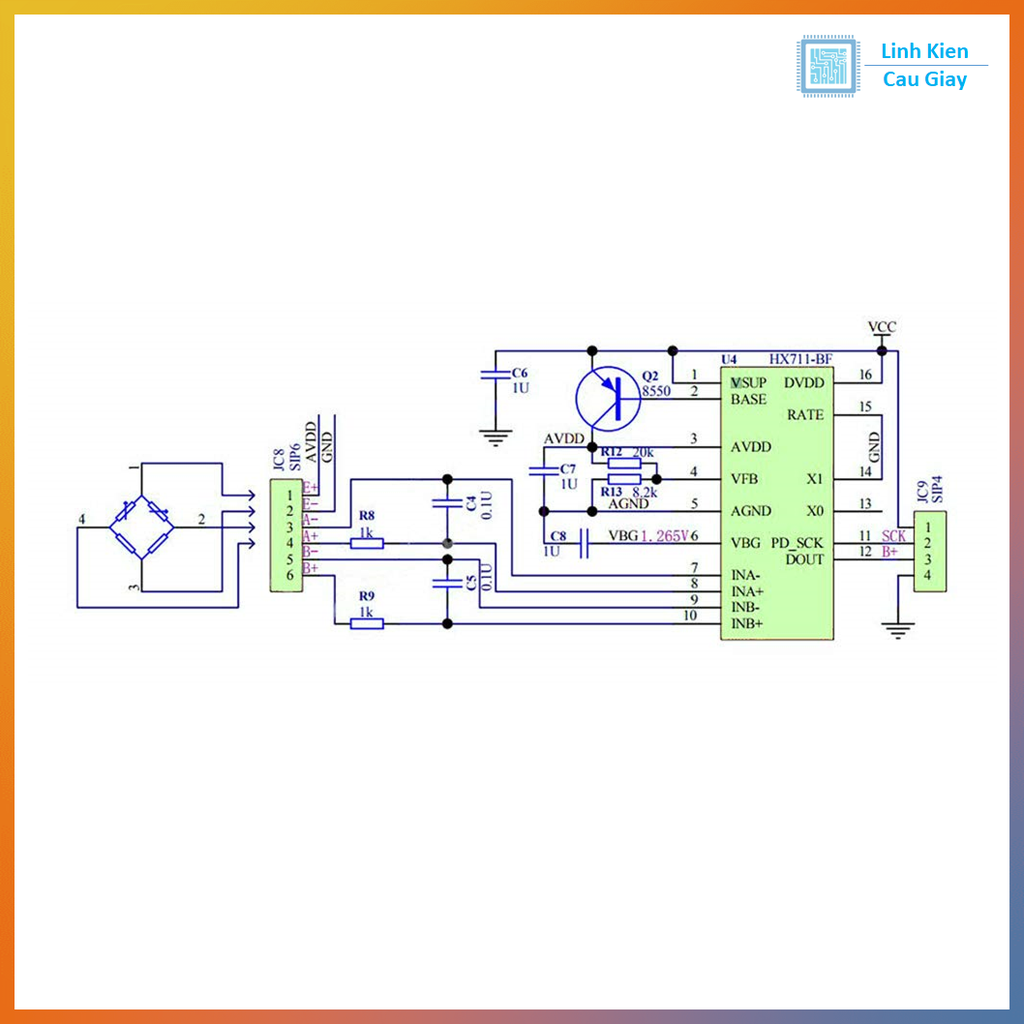

Sơ đồ chân
🔹 Phía kết nối với vi điều khiển (MCU):
Chân |
Mô tả |
---|---|
VCC |
Cấp nguồn 2.6V – 5.5V |
GND |
Mass |
DT |
Tín hiệu dữ liệu (Data) – nối với chân digital |
SCK |
Tín hiệu clock – nối với chân digital khác |
Phía kết nối với Loadcell 4 dây:
Chân |
Mô tả |
---|---|
E+ |
Excitation + (thường nối dây đỏ) |
E- |
Excitation – (thường nối dây đen) |
A+ |
Tín hiệu dương (thường dây xanh) |
A- |
Tín hiệu âm (thường dây trắng) |
Một số module HX711 có 2 kênh A & B, tuy nhiên kênh A có độ chính xác cao hơn và hỗ trợ vi bước khuếch đại (128x hoặc 64x).
Thông số kĩ thuật
Thông số |
Giá trị |
---|---|
IC chính |
HX711 |
Độ phân giải ADC |
24 bit |
Nguồn hoạt động |
2.6V – 5.5V DC |
Khuếch đại |
32x, 64x, 128x (mặc định: 128x) |
Tốc độ đọc mẫu |
10Hz hoặc 80Hz (có thể cấu hình) |
Số kênh đầu vào |
2 kênh (A & B) – chỉ 1 kênh khuếch đại |
Kích thước mạch |

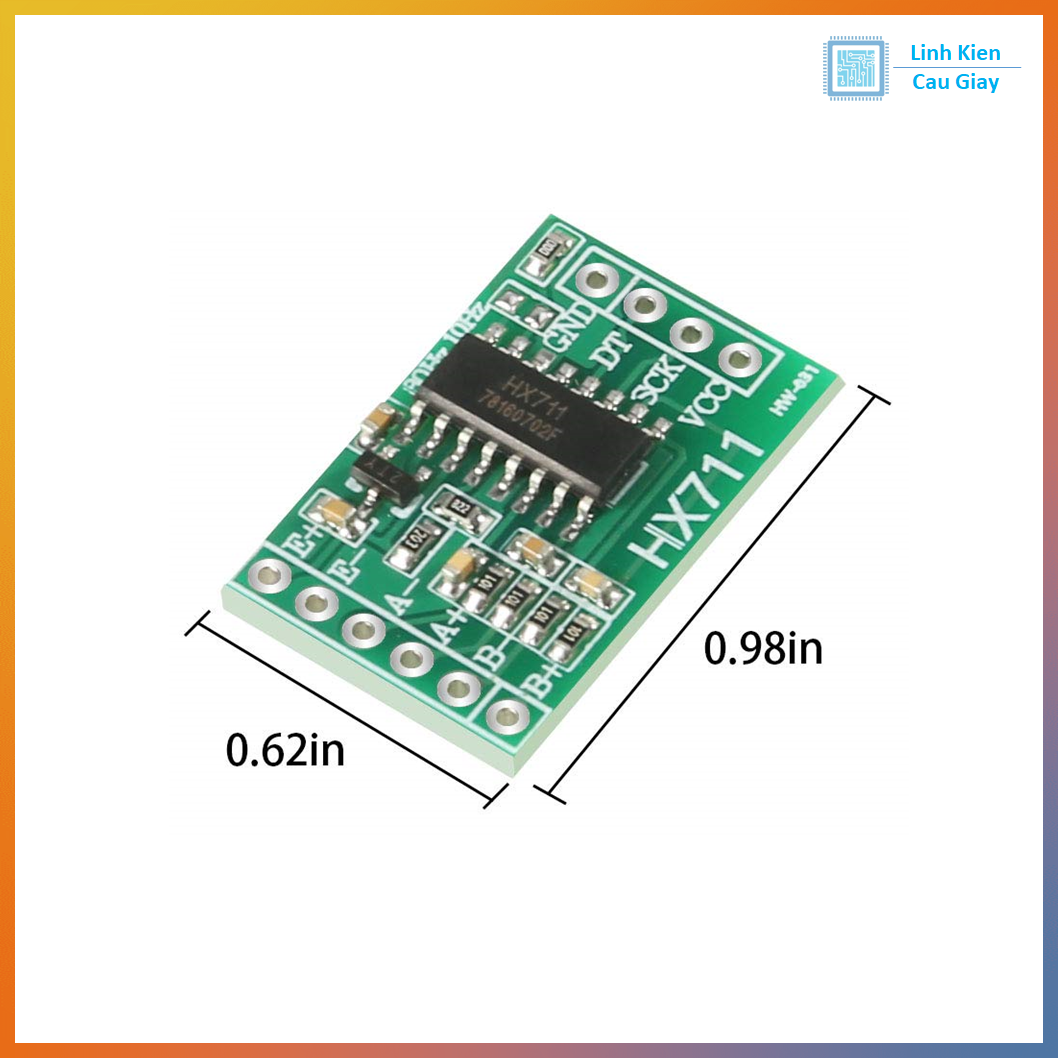

~20mm x 15mm x 3mm |
Đầu ra |
Serial digital (giao tiếp trực tiếp MCU) |
Hướng dẫn sử dụng
🧭 Hướng Dẫn Sử Dụng Với Arduino
Thư viện Arduino: HX711.h
HX711 |
Arduino |
---|---|
VCC |
5V |
GND |
GND |
DT |
D3 |
SCK |
D2 |
Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
