Cảm biến lực Loadcell 5kg

Mô tả sản phẩm

• Cảm biến loadcell dạng thanh dùng để đo lực / khối lượng với các mức tải: 1kg, 5kg, 10kg (chọn theo phân loại).

• Cấu trúc cầu Wheatstone tích hợp, khi chịu tải sẽ tạo ra tín hiệu điện áp vi sai mV tỉ lệ với khối lượng.

• Thân loadcell bằng hợp kim nhôm, gia công sẵn lỗ bắt vít, dễ lắp vào mặt cân, bàn cân, robot / máy đóng gói.

• Tương thích với các module khuếch đại HX711, module ADC loadcell, dễ giao tiếp với Arduino, ESP32, STM32….

Ứng dụng

• Làm cân điện tử mini, cân bàn, cân thú cưng, cân đồ DIY.

• Đo lực trong máy thử lực, máy đóng gói, máy cấp liệu định lượng.

• Dự án STEM, IoT – giám sát khối lượng thùng chứa, bồn, silo nhỏ.

• Tích hợp vào robot, máy bán hàng, hệ thống cân tự động.

Sơ đồ chân

Thường có 4 dây:

• E+ (Excitation+): Dây đỏ – nguồn kích dương (VCC, thường 5V).

• E- (Excitation-): Dây đen – nguồn kích âm (GND).

• A+ hoặc S+ (Signal+): Dây xanh lá – tín hiệu dương.

• A- hoặc S- (Signal-): Dây trắng – tín hiệu âm.

Thông số kĩ thuật

• Loại: Loadcell dạng thanh (beam type)

• Tải danh định: 1kg / 5kg / 10kg (chọn theo phân loại)

• Điện áp kích: 5–10VDC (thường dùng 5V với HX711)

• Tín hiệu đầu ra: ~1mV/V – 2mV/V (tuỳ model)

• Cấu trúc: Cầu Wheatstone 4 dây

• Chất liệu thân: Hợp kim nhôm, bề mặt anod

• Kiểu lắp: Bắt vít qua các lỗ đầu loadcell, mặt còn lại gắn với mâm cân

Hướng dẫn sử dụng

• Gắn một đầu loadcell cố định vào khung, đầu còn lại bắt với mặt bàn cân / đĩa cân.

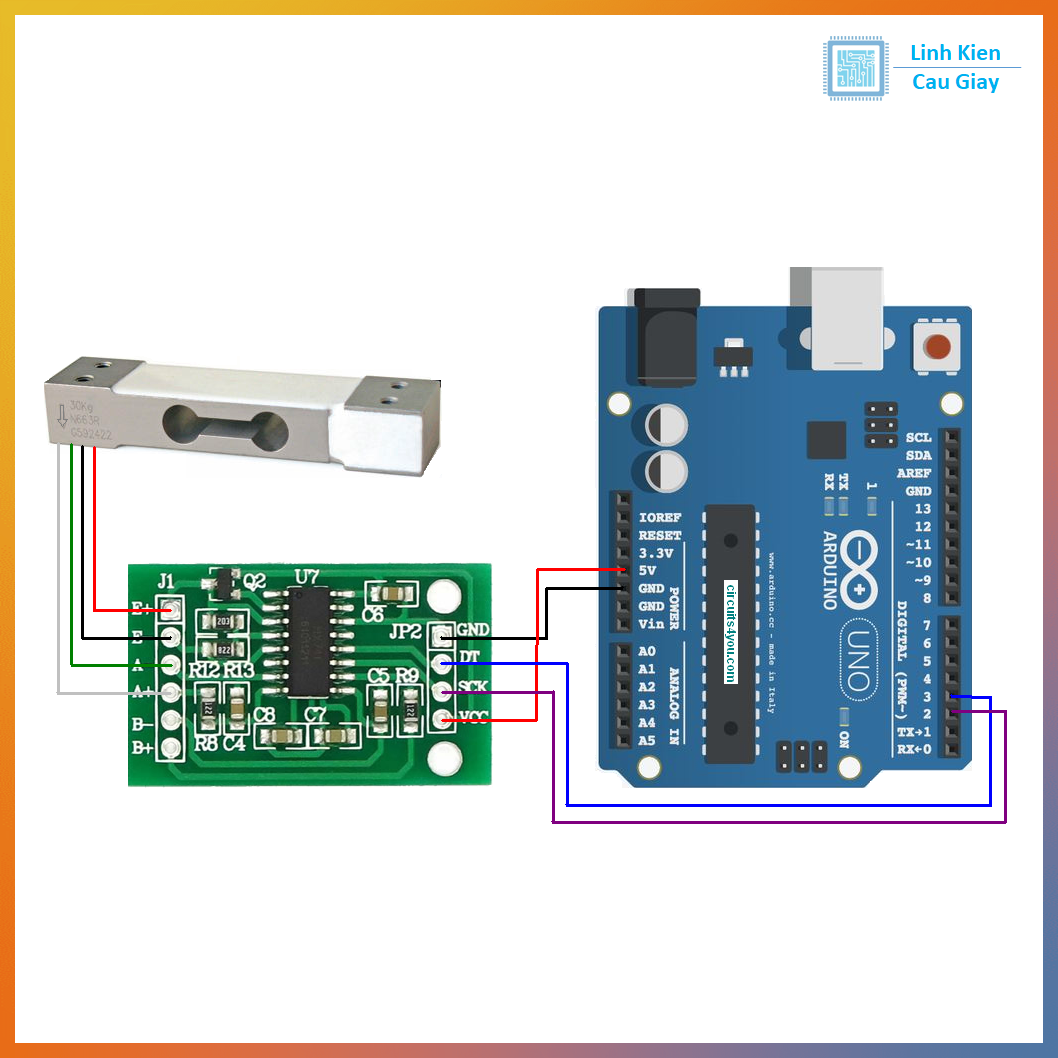

• Đấu 4 dây tới module HX711 hoặc module khuếch đại tương thích (E+, E-, A+, A-).

• Kết nối module với Arduino / ESP32 theo hướng dẫn, nạp code mẫu HX711 để đọc giá trị.

• Tiến hành calib: cho cân về 0, sau đó đặt vật chuẩn (1kg, 2kg…) để tính hệ số.

• Không để tải vượt quá tải tối đa của loadcell, tránh va đập mạnh làm hỏng cảm biến.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
