Cảm biến loadcell 20kg

Mô tả sản phẩm

Cảm biến loadcell 20kg là cảm biến trọng lượng dạng điện trở biến thiên (strain gauge), chuyên dùng để đo lực/khối lượng trong các ứng dụng cân điện tử, cân DIY, máy định lượng, thiết bị đo lực mini… Cảm biến cho tín hiệu điện áp rất nhỏ theo tải trọng, thường được sử dụng cùng mạch khuếch đại HX711 để đọc bằng Arduino / ESP32 / STM32.

Sản phẩm có thiết kế 4 dây tín hiệu (nguồn +, nguồn -, tín hiệu +, tín hiệu -), cho độ ổn định tốt, độ lặp lại cao, phù hợp cho các dự án học tập và ứng dụng thực tế.

Linh kiện Cầu Giấy cung cấp cảm biến loadcell 20kg phù hợp cho nhu cầu DIY cân điện tử, nghiên cứu, thử nghiệm và tích hợp vào các hệ thống đo khối lượng/định lượng tự động.

Ưu điểm nổi bật

• Dải đo 20kg phổ biến, dễ ứng dụng

• Độ nhạy ổn định, độ lặp lại tốt

• Chuẩn 4 dây dễ đấu nối với HX711

• Phù hợp cho cân điện tử DIY, mô hình học tập, dự án tự động hóa

• Lưu ý: Loadcell xuất tín hiệu mV rất nhỏ, không đọc trực tiếp chính xác bằng chân analog vi điều khiển. Nên dùng HX711 hoặc mạch khuếch đại tương đương.

Ứng dụng

• Cân điện tử DIY (cân bếp, cân đóng gói, cân kiểm tra)

• Máy định lượng bột, hạt, chất lỏng (kết hợp cơ khí phù hợp)

• Đo lực nén/tải trong các mô hình cơ điện tử

• Hệ thống giám sát trọng lượng trong kho, phễu chứa, thùng chứa mini

• Dự án học tập về cảm biến lực/trọng lượng với Arduino, ESP32

Sơ đồ chân

Theo thông tin bạn cung cấp, dây loadcell như sau:

• Đỏ (Red): Power / Excitation + (E+)

• Đen (Black): Ground / Excitation - (E-)

• Trắng (White): Signal + (S+ / A+)

• Xanh lá (Green): Signal - (S- / A-)

Kết nối với mạch HX711 (tham khảo)

• Red (E+) → E+ trên HX711

• Black (E-) → E- trên HX711

• White (S+) → A+ trên HX711

• Green (S-) → A- trên HX711

• Sau đó từ HX711 nối sang Arduino/ESP32 theo chân DT (DOUT) và SCK.

Thông số kĩ thuật

• Tải trọng định mức: 20kg

• Điện áp làm việc (Excitation Voltage): 5–10V DC

• Độ nhạy đầu ra (Output sensitivity): 1.0 ± 0.1 mV/V

• Điểm 0 (Zero output): ±0.1 mV/V

• Sai số phi tuyến (Nonlinear): 0.05% F.S

• Độ trễ (Lag / Hysteresis): 0.05% F.S

• Độ lặp lại (Repeatability): 0.05% F.S

• Độ trôi (Creep): 0.05% F.S / 3 phút

• Trở kháng đầu ra (Output impedance): 1000 ± 5% Ω

• Độ trôi nhiệt điểm 0 (Zero temp drift): 0.05% F.S / 10°C

• Độ trôi nhiệt độ nhạy (Sensitivity temp drift): 0.05% F.S / 10°C

Màu dây

• Đỏ: nguồn +

• Đen: mass / nguồn -

• Trắng: tín hiệu +

• Xanh lá: tín hiệu -

Hướng dẫn sử dụng

A. Kết nối cơ bản

1. Kết nối 4 dây loadcell vào HX711 đúng thứ tự (E+, E-, A+, A-).

2. Kết nối HX711 với vi điều khiển:

   • VCC, GND

   • DT/DOUT

   • SCK

3. Cấp nguồn ổn định cho hệ thống.

B. Hiệu chuẩn (Calibration)

1. Để tải 0kg (không tải), đọc giá trị và đặt offset.

2. Đặt quả cân chuẩn (ví dụ 1kg / 5kg / 10kg) để tính hệ số scale.

3. Lặp lại vài lần để lấy giá trị trung bình, tăng độ ổn định.

C. Lưu ý lắp cơ khí (rất quan trọng)

• Cố định đúng hướng chịu lực của loadcell

• Tải đặt đúng điểm thiết kế, tránh lực lệch tâm quá lớn

• Tránh rung mạnh, va đập, quá tải vượt 20kg

• Dùng khung cơ khí chắc chắn để kết quả ổn định hơn

D. Lưu ý tín hiệu

• Tín hiệu loadcell rất nhỏ (mV), nên:

  • dùng dây gọn, tránh nhiễu

  • tránh chạy chung dây nguồn motor/relay

  • lọc số bằng trung bình nhiều mẫu trong code

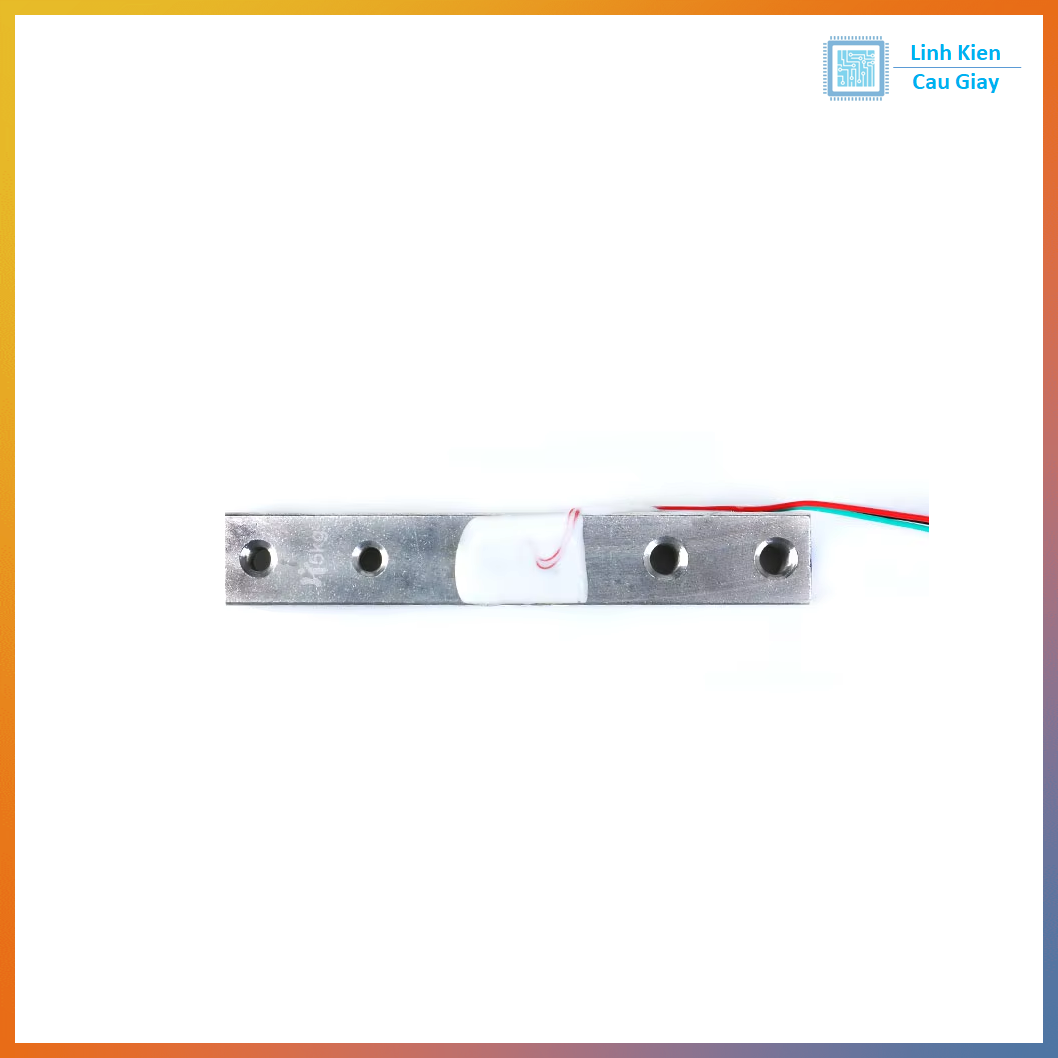

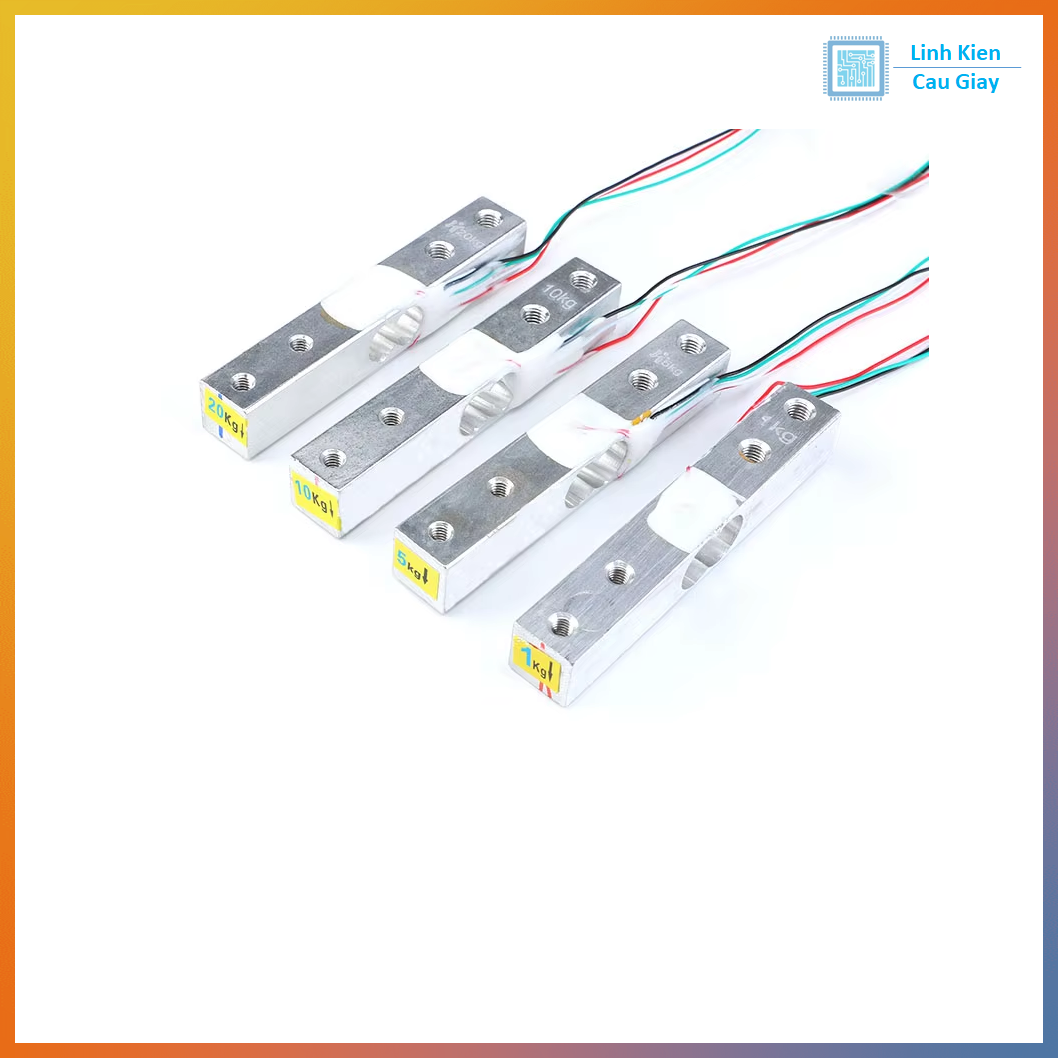

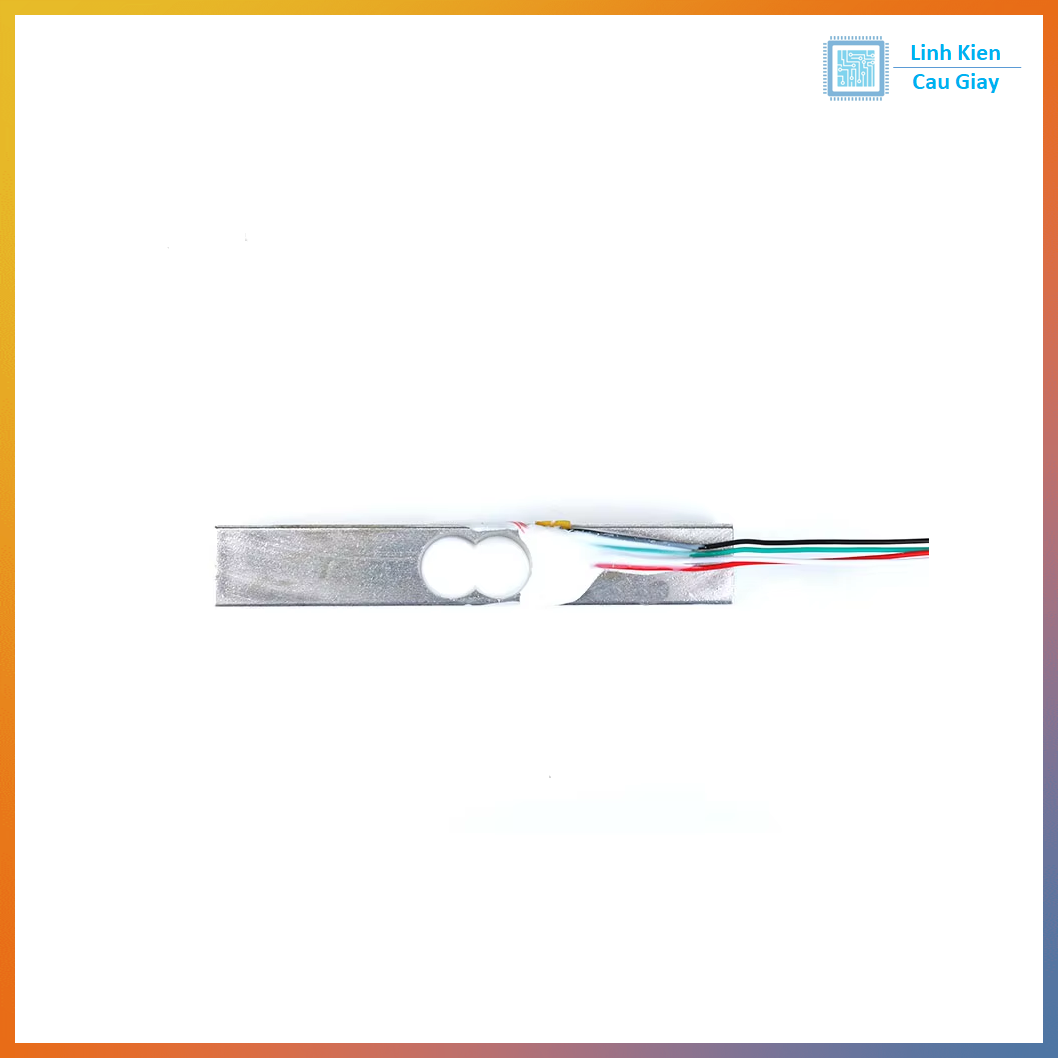

Hình ảnh
