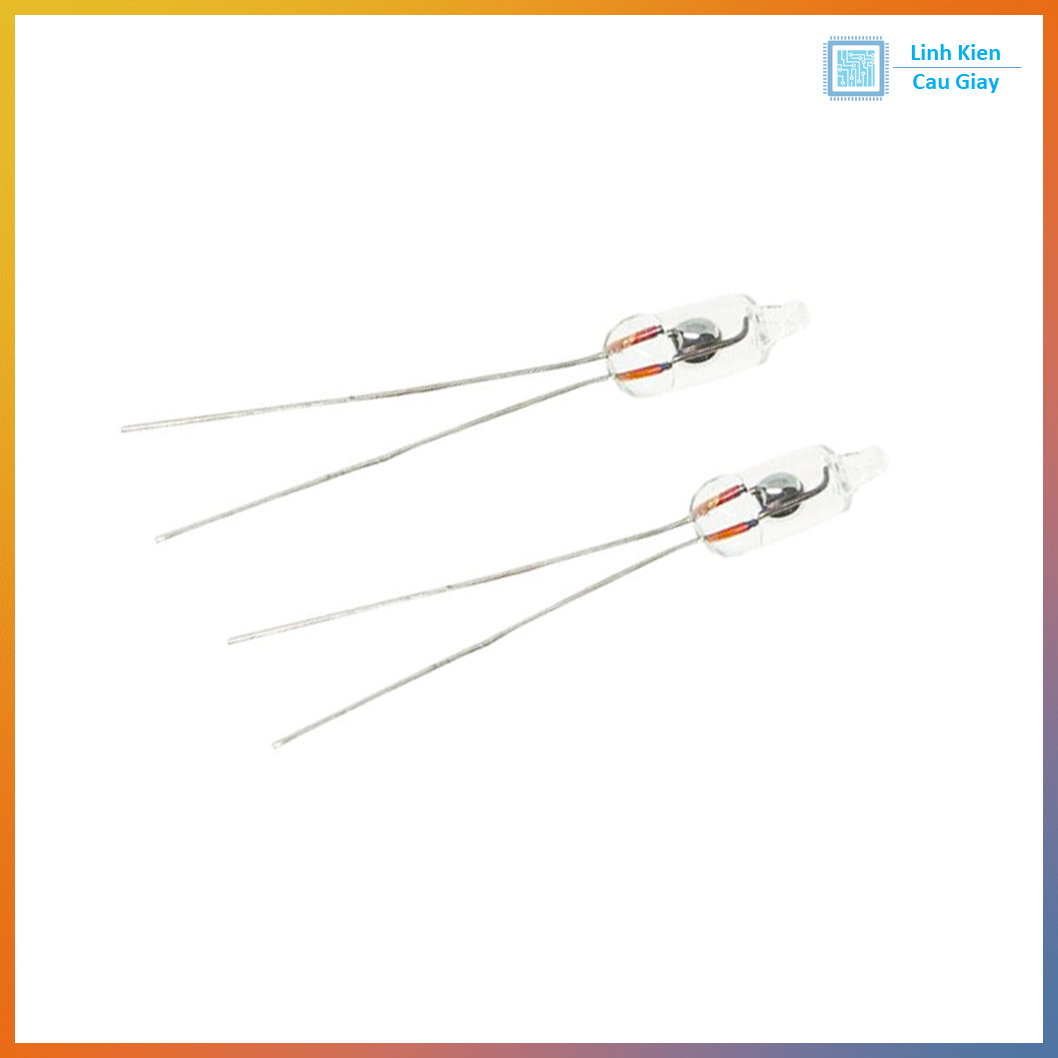

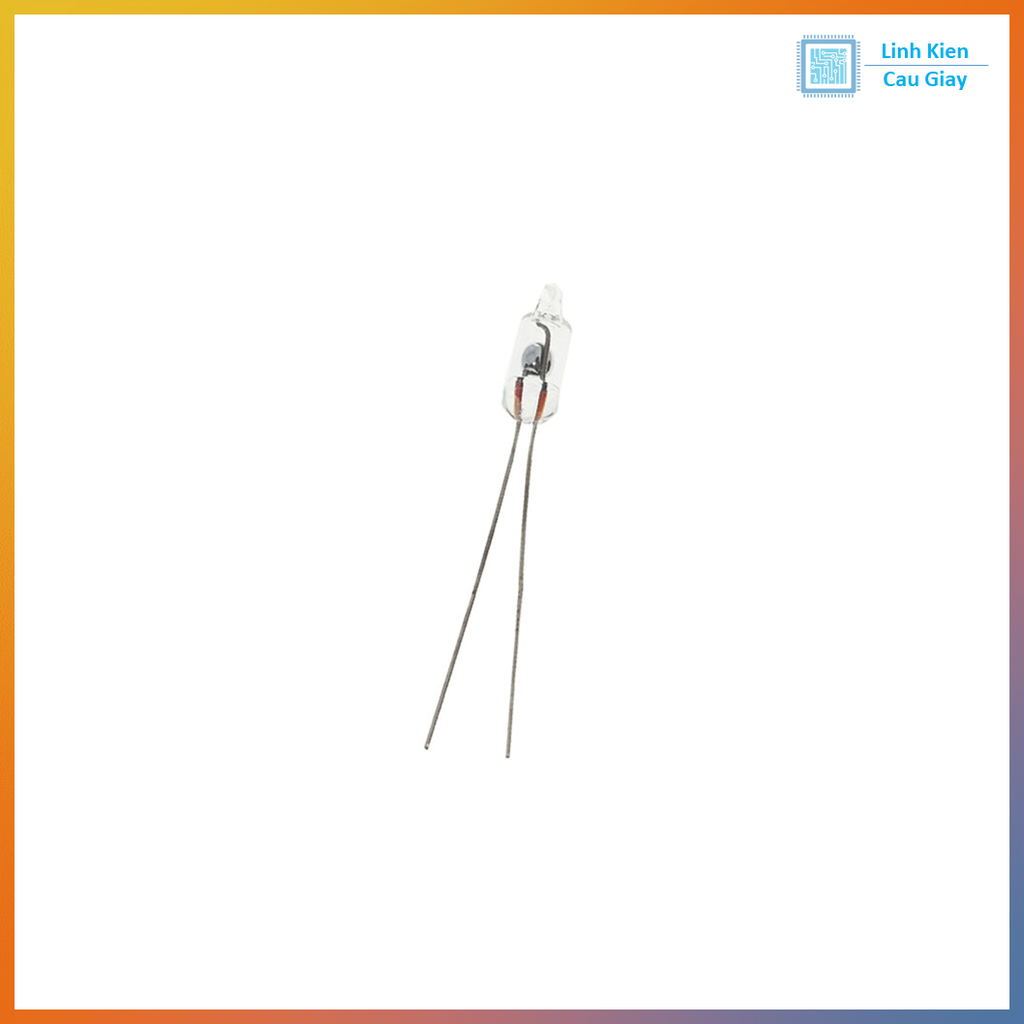

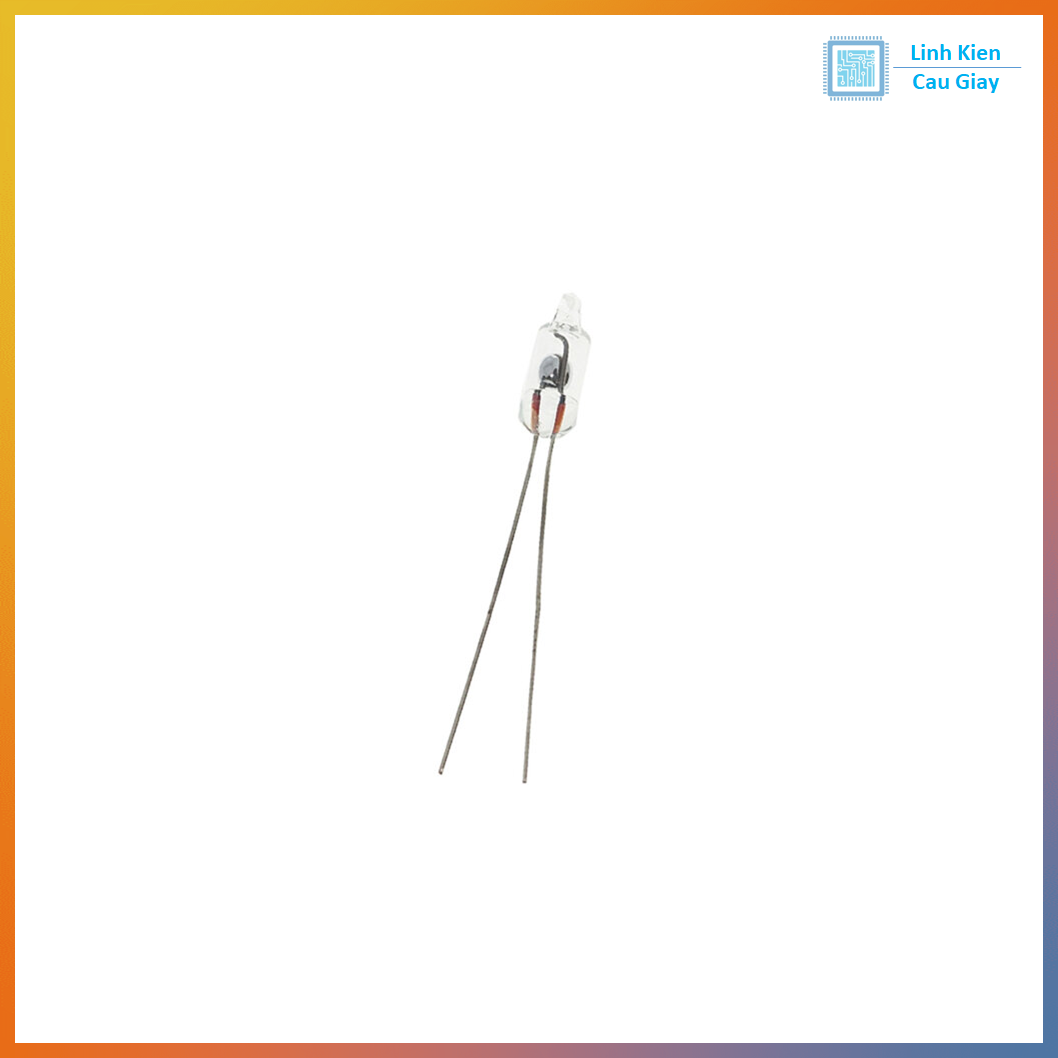

Cảm Biến Nghiêng-Công Tắc Thủy Ngân 5MM

(Mã SP:CG000244)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

4.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Cảm biến nghiêng công tắc thủy ngân 5mm là loại công tắc cơ học sử dụng một giọt thủy ngân nhỏ bên trong ống thủy tinh để đóng/ngắt mạch điện khi thay đổi góc nghiêng. Khi ống được đặt ở vị trí nhất định, thủy ngân sẽ chạm vào hai cực kim loại, tạo kết nối dẫn điện. Ngược lại, khi nghiêng sang hướng khác, thủy ngân tách ra và mạch bị ngắt.

So với công tắc bi kim loại thông thường, công tắc thủy ngân có ưu điểm: tiếp xúc ổn định, chống nhiễu tốt, hoạt động êm (không gây tiếng lách cách), và độ bền cao. Sản phẩm kích thước nhỏ gọn, dễ dàng tích hợp vào nhiều loại mạch điện tử.

Ứng dụng

  • Phát hiện nghiêng/đổ: Trong thiết bị báo động chống trộm xe máy, ô tô, két sắt.

  • Điều khiển tự động: Bật/tắt đèn khi thay đổi vị trí thiết bị.

  • Robot & IoT: Xác định hướng hoặc trạng thái nghiêng.

  • Đồ chơi thông minh: Kích hoạt chức năng khi lắc/nghiêng.

  • Thiết bị an toàn: Ngắt nguồn khi máy móc bị lật hoặc đổ.

Sơ đồ chân

Công tắc thủy ngân 5mm là loại 2 chân:

  1. Chân 1 – Cực A: Nối với nguồn hoặc tín hiệu vào.

  2. Chân 2 – Cực B: Nối với tải hoặc đầu vào mạch điều khiển.

(Không phân cực, có thể đấu đảo chiều.)

Thông số kĩ thuật

  • Loại: Công tắc thủy ngân dạng ống.

  • Đường kính ống: ~5mm.

  • Chiều dài ống: ~15–20mm.

  • Số chân: 2 chân kim loại.

  • Dòng tải tối đa: 0.5A – 1A (tùy loại).

  • Điện áp làm việc: 0 – 48V DC.

  • Góc kích hoạt: ~10° – 15° (tùy cấu tạo).

  • Tuổi thọ tiếp điểm: > 100.000 lần đóng/ngắt.

  • Nhiệt độ hoạt động: -40°C ~ +80°C.



Hướng dẫn sử dụng

  • Kết nối cơ bản

    • Nối một chân công tắc vào nguồn hoặc tín hiệu.

    • Nối chân còn lại vào tải hoặc mạch điều khiển.

    • Khi công tắc ở trạng thái đóng (nghiêng đúng hướng), mạch sẽ dẫn điện.

  • Ứng dụng với Arduino

    • Có thể nối một chân công tắc vào GND, chân còn lại vào chân digital (INPUT_PULLUP) của Arduino.

    • Khi nghiêng, tín hiệu sẽ thay đổi từ HIGH sang LOW hoặc ngược lại.

  • Lưu ý

Tránh rung mạnh liên tục để tăng tuổi thọ.

Không lắp ở nơi nhiệt độ cao vượt quá mức cho phép.

Không làm vỡ ống thủy tinh vì chứa thủy ngân độc hại.

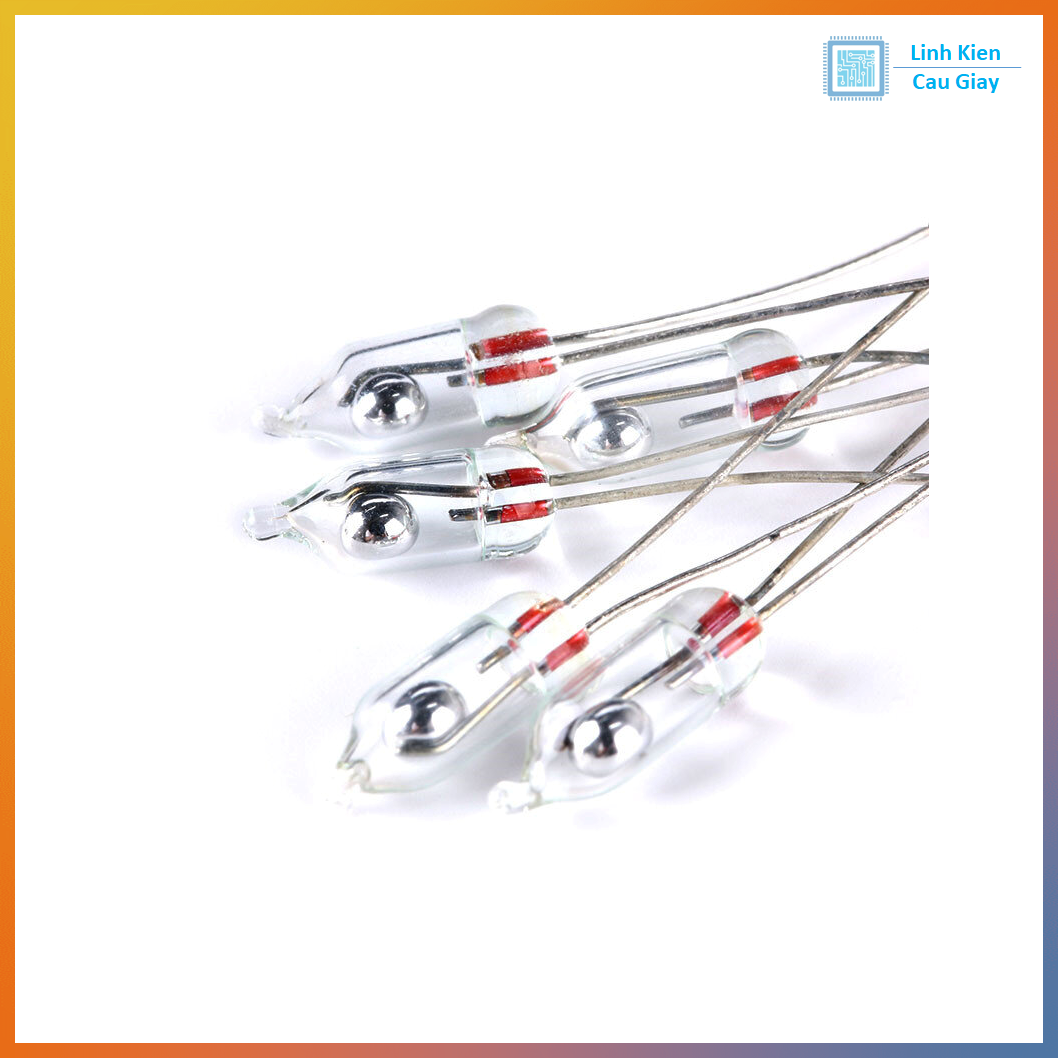

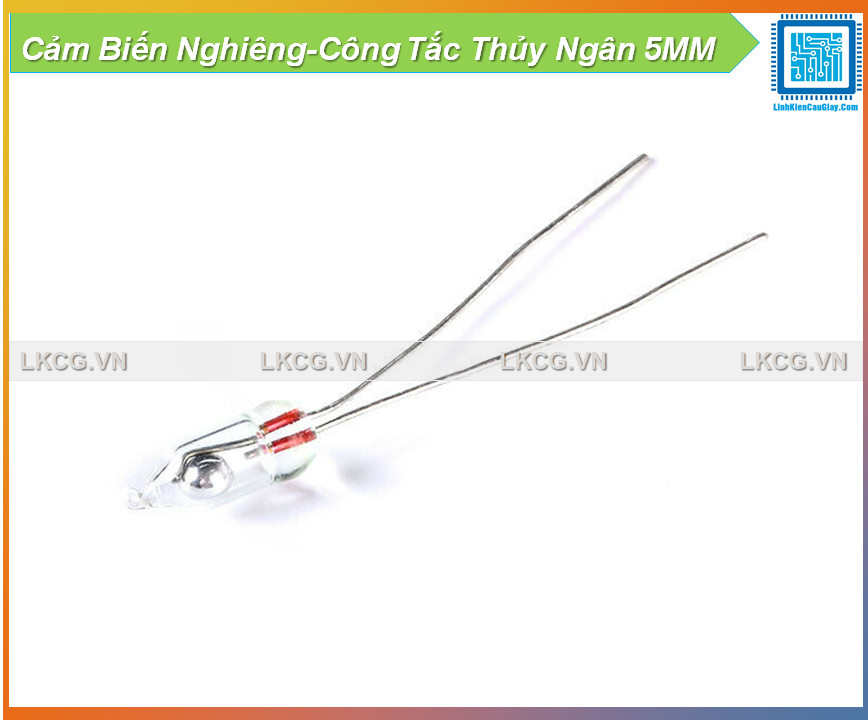

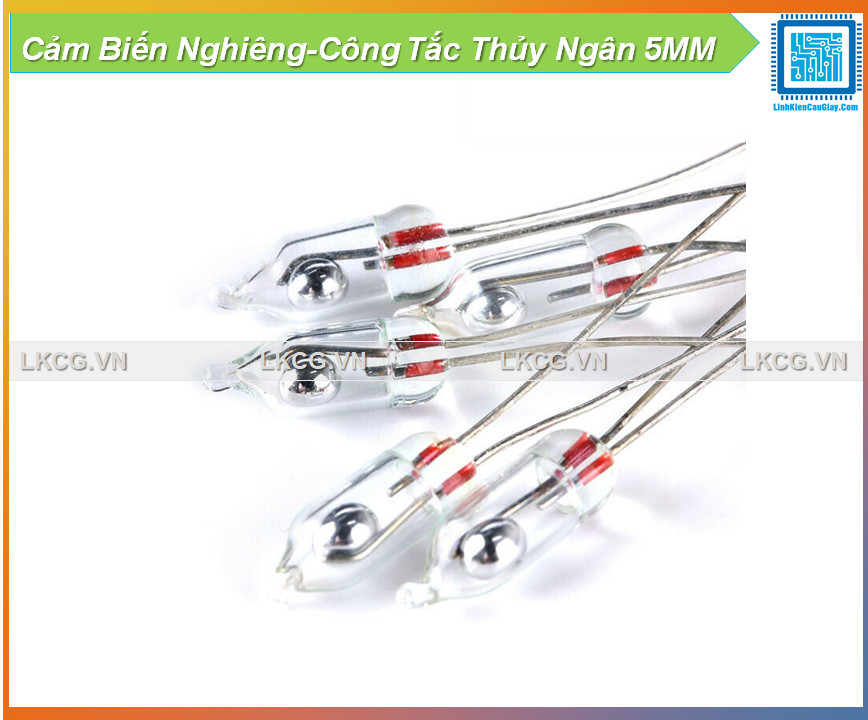

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
