Modul HC-SR501 Cảm biến chuyển động

(Mã SP:CG000160)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

25.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

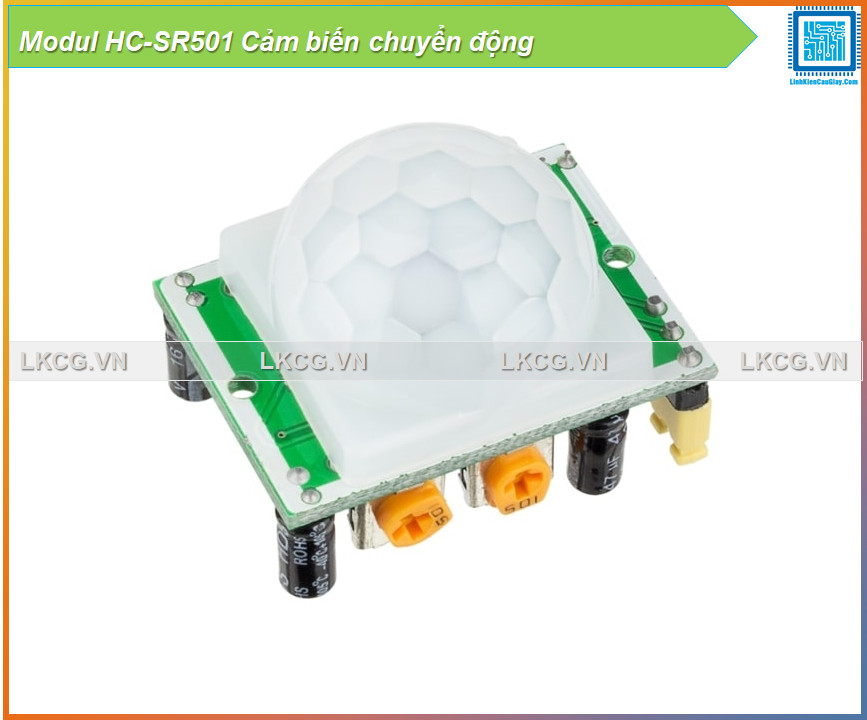

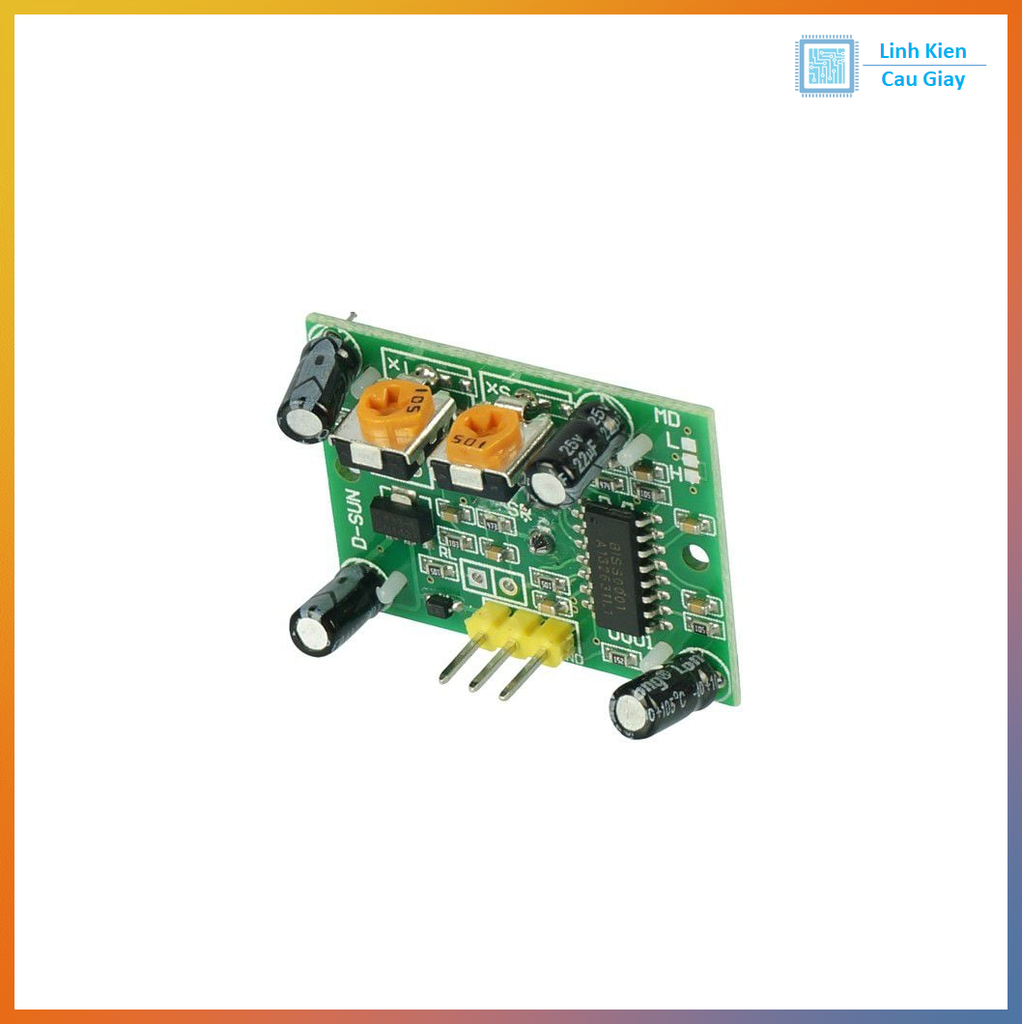

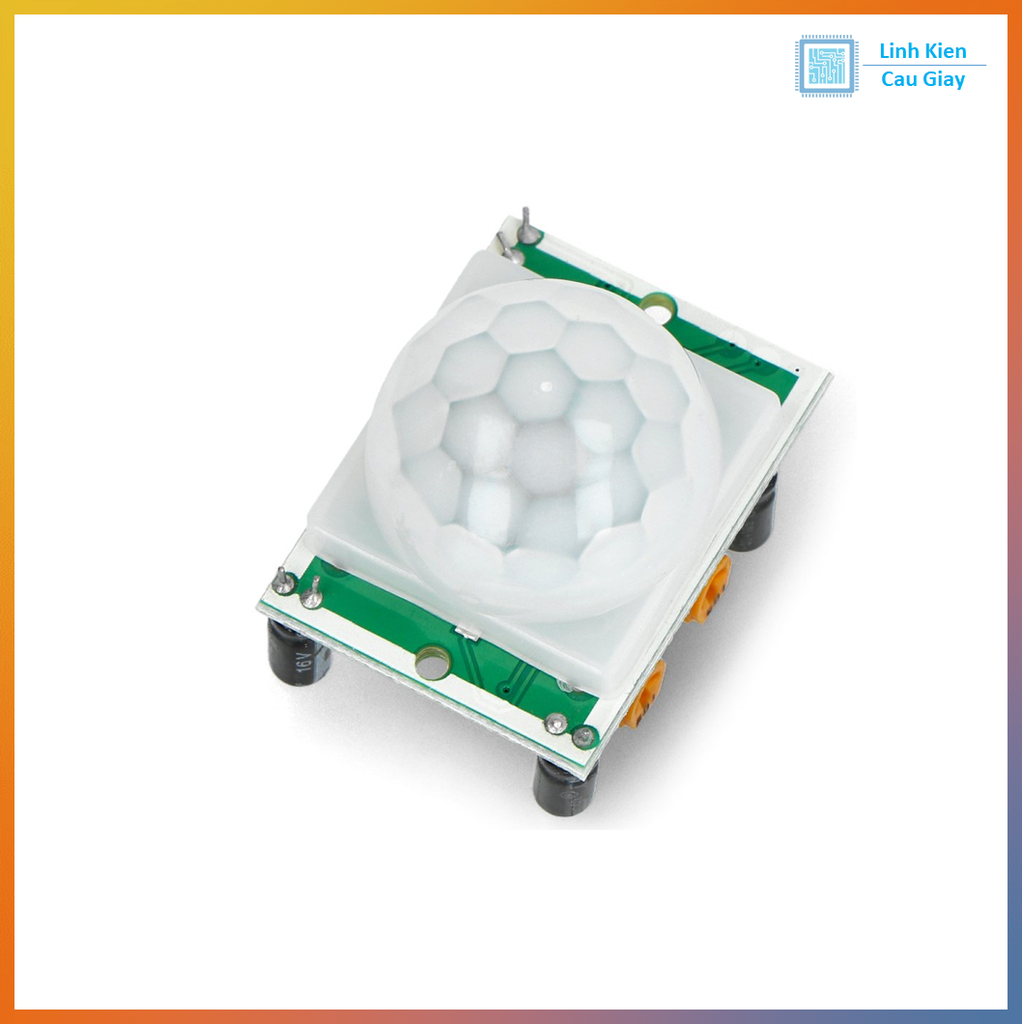

Modul HC-SR501 Cảm biến chuyển động


- Sử dụng điện áp: 4.5-12V DC
- Đầu ra: 0-3.3V

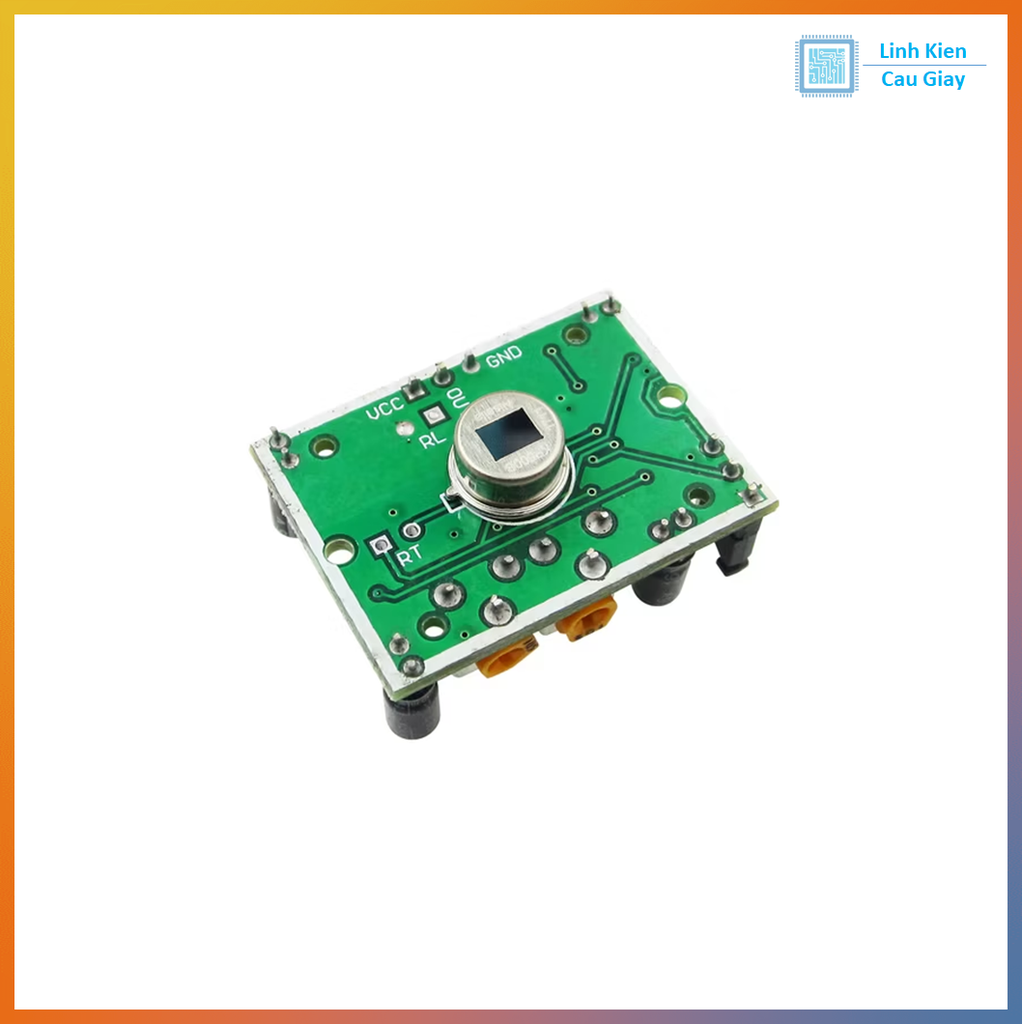

- Thứ tự chân: Vcc OUT GND
- 2 chế độ hoạt động:
        + (L) không lặp lại kích hoạt
        + (H) lặp lại kích hoạt
- Thời gian trễ: điều chỉnh trong khoảng 4-200 giây

- Thời gian kích hoạt: 2.5s (Chống nhiễu)
- Kích thước PCB: 32mmx24mm
- Góc quét: <100 độ
- Sử dụng cảm biến: 500BP
- Khoảng các phát hiện: 2-4.5m

A. Tự động cảm ứng: Khi có người vào phạm vi cảm ứng, OUT: 1.5-3.3V; không phát hiện ở 0V
B. Kiểm soát ánh sáng (tùy chọn): khi có quang trở, sẽ thiết lập module hoạt động ban ngày hoặc ban đêm

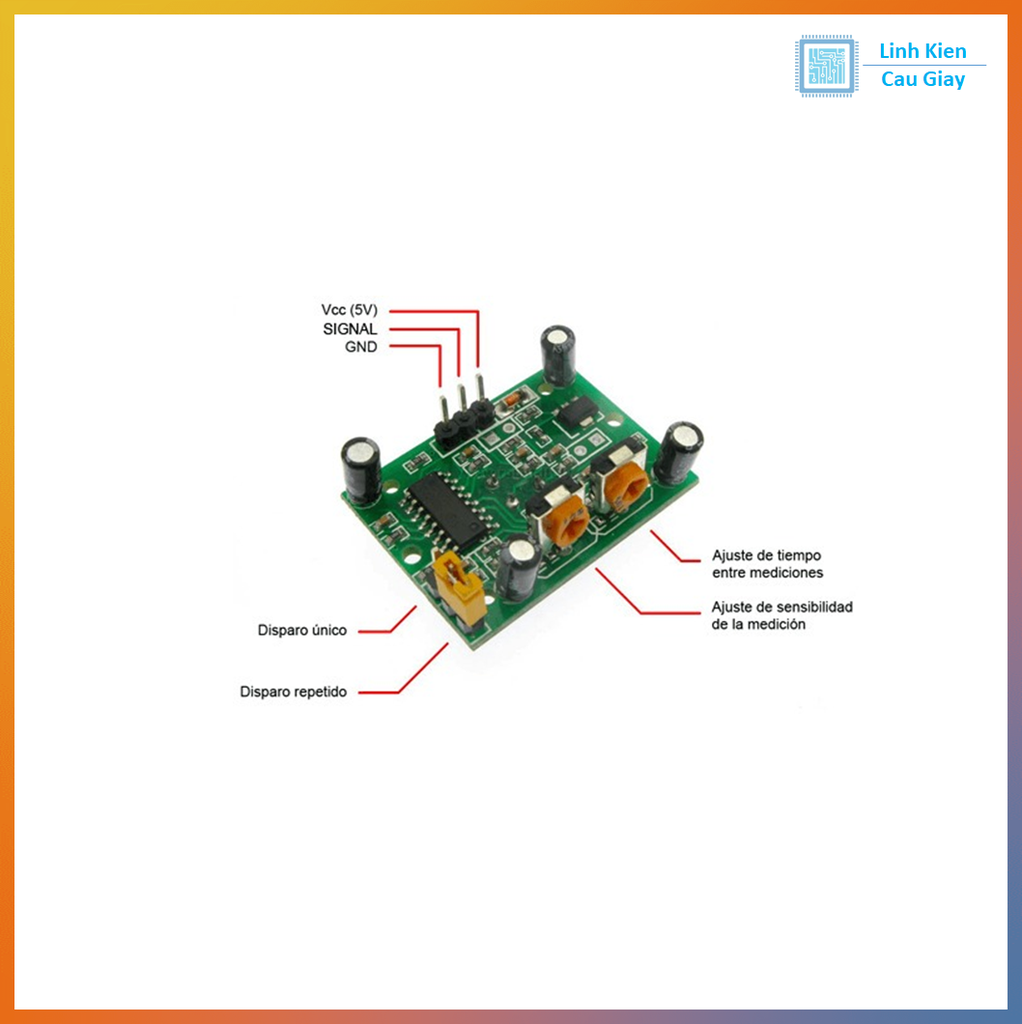

C. Thiết lập hai chế độ kích hoạt: L (không lặp đi lặp lại) và H (có lặp đi lặp lại); chọn chế độ bằng việc cắm Jump Chốt (như hình vẽ)
    a. Không lặp lại kích hoạt: module tự động đưa về mức thấp khi hết thời gian trễ
    b. Có lặp lại kích hoạt: module luôn giữ ở mức cao cho đến khi không còn người chuyển động
D. Thiết lập thời gian: module hoạt động ổn định khi cài đặt >5s
E. Điện áp sử dụng: Sử dụng điện áp từ 4.5-12V DC





Hướng dẫn sử dụng

a. Cài đặt: Khi khởi tạo, module cảm biến chuyển động HC-SR501 cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, moudle tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ

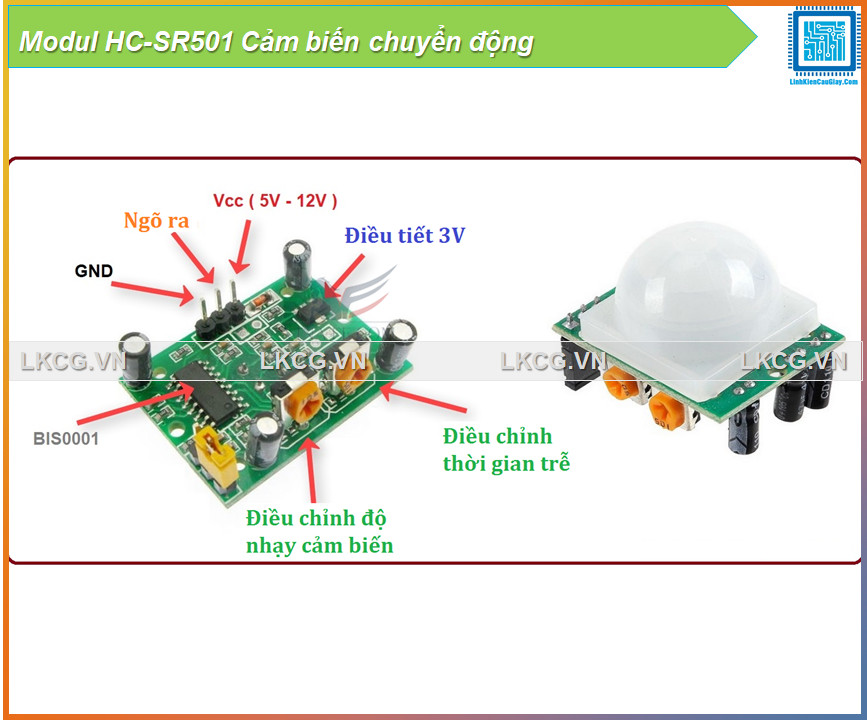

Điện áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm tran (như hình vẽ)

b. Địa điểm sử dụng: Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió

Kết quả hình ảnh cho Module HC-SR501
