Module Cảm Biến Nghiêng Thủy Ngân KY-017

Mô tả sản phẩm

Cảm Biến Nghiêng Thủy Ngân KY-017 – Mercury Tilt Switch Module 3.3–5V cho Arduino, ESP32, STM32
KY-017 là module phát hiện nghiêng/đảo chiều đơn giản, dùng công tắc thủy ngân kín trong ống thủy tinh. Khi module được nghiêng qua một góc nhất định, giọt thủy ngân nối mạch và tạo mức logic HIGH/LOW ở chân tín hiệu, phù hợp đọc trực tiếp bằng chân digital của Arduino/ESP32/STM32. Hoạt động ổn định, chống nhiễu tốt hơn bi lăn cơ khí, lý tưởng cho các dự án phát hiện hướng, chống lật, báo động, robot, IoT.

Ứng dụng

• Phát hiện nghiêng/đảo chiều, chống lật thiết bị.

• Công tắc mức/lật bình, công tắc an toàn khi đặt đúng tư thế.

• Báo mở nắp, chống trộm khi di chuyển bất thường.

• Robot/IoT: đánh thức khi nâng thiết bị, đổi chế độ theo tư thế.

• Đồ chơi/đèn trang trí: tự bật khi nhấc/đặt.

Sơ đồ chân

• S (Signal): Tín hiệu số xuất ra vi điều khiển.

• + (VCC): 3.3–5V.

• – (GND): Mass.

Thông số kĩ thuật

• Điện áp hoạt động: 3.3–5V DC

• Ngõ ra: Digital (HIGH/LOW)

• Ngưỡng nghiêng điển hình: ~15°–45° (phụ thuộc lô/sản xuất)

• Dòng tiêu thụ: <1 mA (chủ yếu qua mạng trở kéo)

• Thời gian đáp ứng: <10 ms

• Nhiệt độ làm việc: -20…+60°C

• Kết nối: Header 3 pin S, +, –

• Kích thước PCB nhỏ gọn (≈ 18×15 mm, có thể chênh nhẹ theo nhà SX)

Hướng dẫn sử dụng

• S → một chân số (VD: D2 Arduino / GPIO 15 ESP32)

• + → 5V (Arduino) hoặc 3.3V/5V (ESP32/STM32 theo khả năng)

• – → GND

Mã ví dụ (Arduino/ESP32):

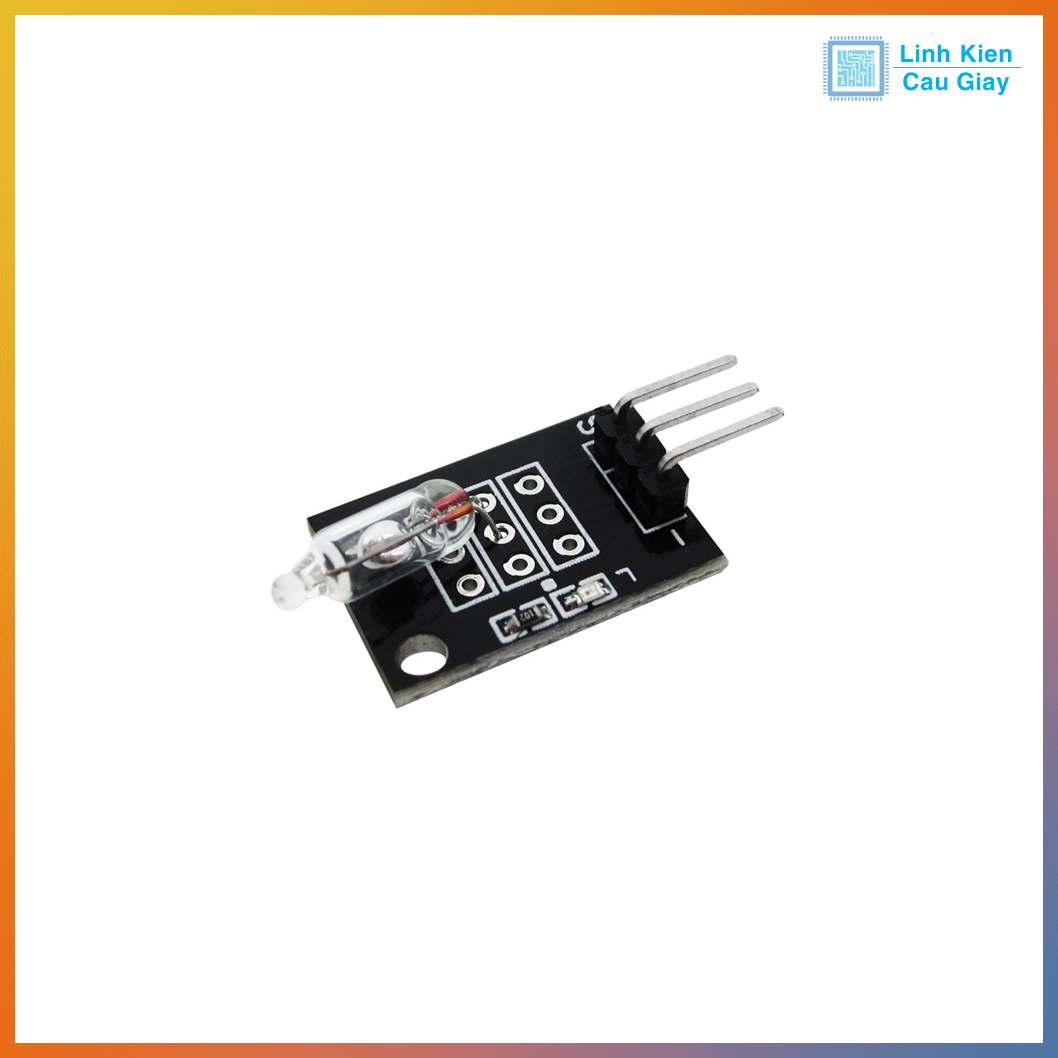

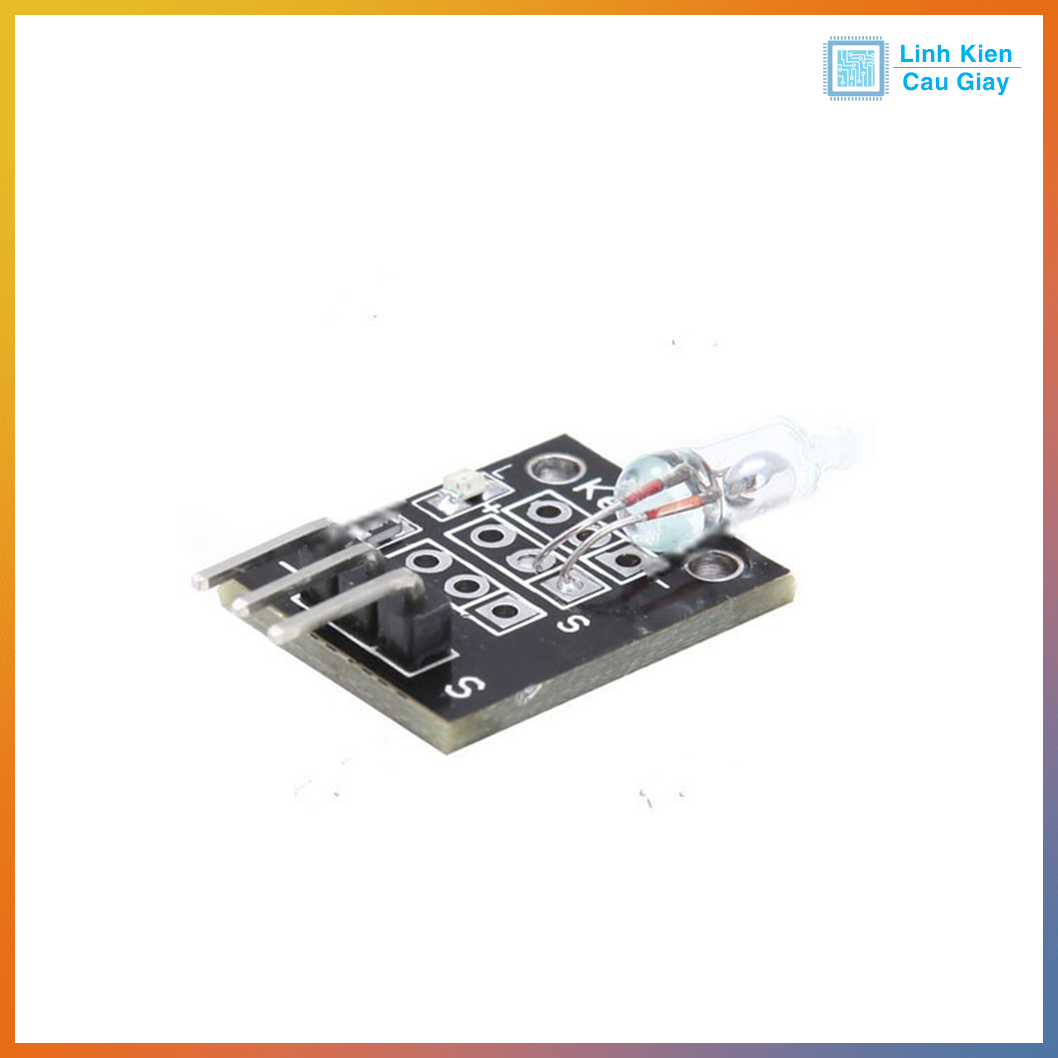

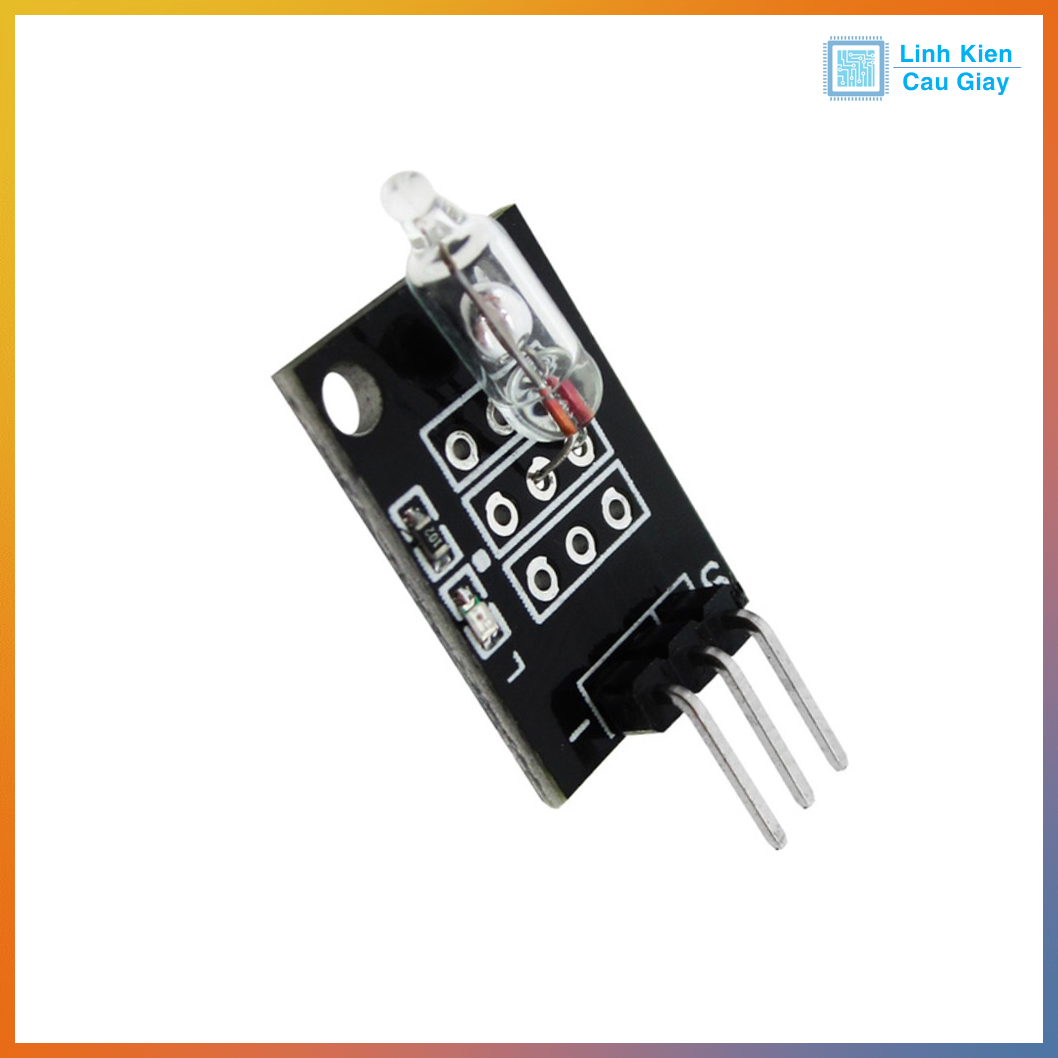

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
