Cảm biến Radar phát hiện con người HLK-LD2410C 5V 24GHz có Bluetooth

Mô tả sản phẩm

HLK-LD2410C là module radar mmWave 24GHz dùng công nghệ FMCW để phát hiện hiện diện con người trong không gian (nhận cả đang di chuyển và đứng yên/ít cử động tùy cấu hình). Module hỗ trợ UART tốc độ cao để đọc dữ liệu và chân OUT mức logic 3.3V để xuất tín hiệu phát hiện nhanh. Ngoài ra, bản LD2410C có Bluetooth BLE giúp chỉnh tham số không dây (độ nhạy, vùng khoảng cách, ngưỡng phát hiện…) tiện cho lắp đặt nhà thông minh

Ứng dụng

• Nhà thông minh: bật/tắt đèn theo hiện diện, tiết kiệm điện

• Cảnh báo an ninh: phát hiện người trong phòng/khu vực

• Tự động hóa: kích hoạt quạt, điều hòa, màn hình, thiết bị theo người

• ESPHome / Home Assistant / ESP32 / Arduino / STM32 đọc UART hoặc dùng OUT làm công tắc tín hiệu

• Lắp đặt trong cửa hàng, phòng họp, hành lang (không cần camera)

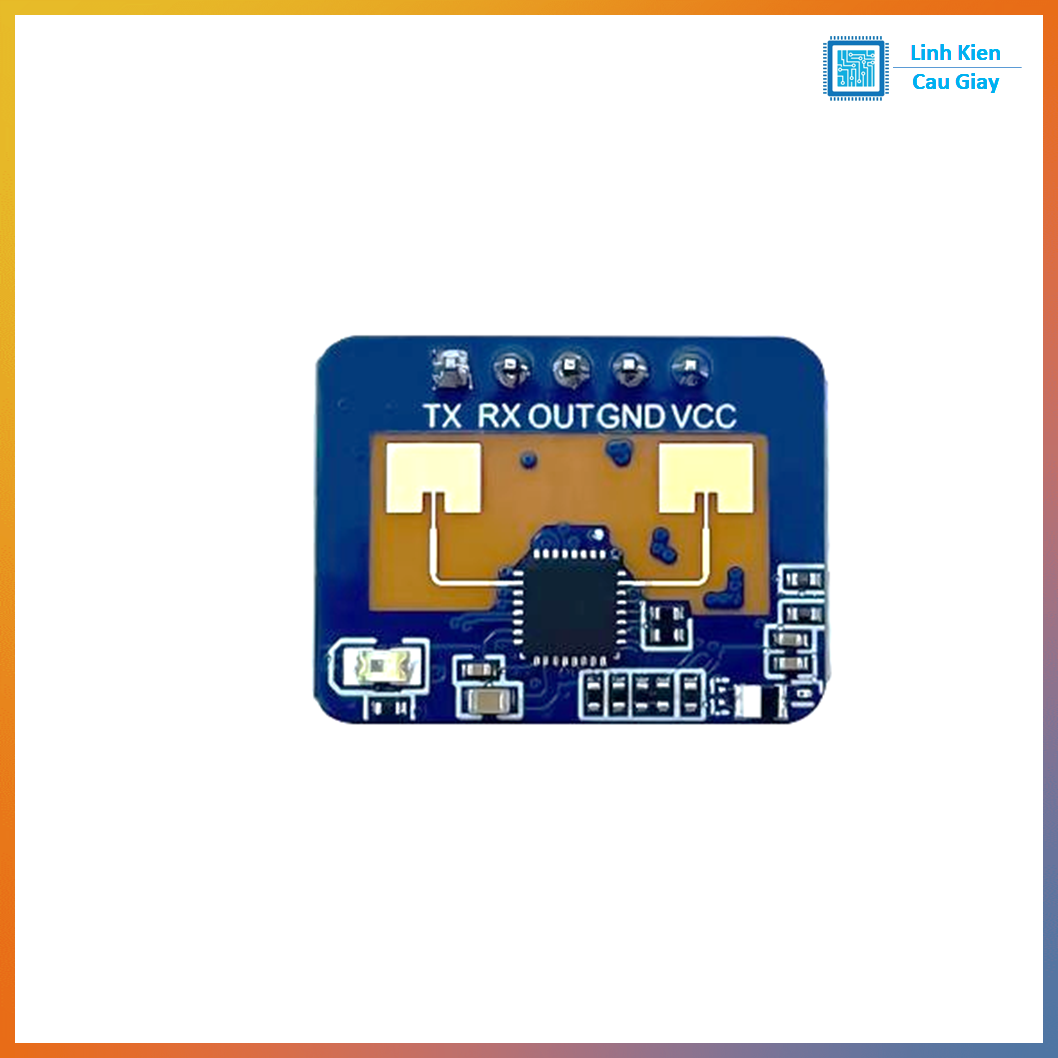

Sơ đồ chân

Header 5 chân (thường bước 1.27mm x 5PIN tùy lô hàng):

1. RX – UART Receive (module nhận dữ liệu)

2. TX – UART Transmit (module gửi dữ liệu)

3. OUT – Ngõ ra phát hiện (mức logic 3.3V, HIGH khi phát hiện)

4. GND – Mass

5. VCC – Nguồn 5V

Lưu ý thực tế: OUT là 3.3V, nên nếu điều khiển trực tiếp tải lớn (relay, đèn…) hãy qua transistor/driver

Thông số kĩ thuật

• Hãng/Model: Hi-Link HLK-LD2410C

• Công nghệ: 24GHz mmWave radar, FMCW

• Điện áp hoạt động: 5VDC

• Dòng hoạt động: khoảng ~79mA (tùy chế độ)

• Dải tần: 24–24.25GHz

• Góc phát hiện: khoảng ±60°

• Khoảng cách phát hiện: khoảng 0.75–6m (có thể chỉnh)

• Giao tiếp: UART + GPIO OUT, hỗ trợ BLE (Bluetooth Low Energy) để cấu hình

• UART mặc định: 256000 baud, 8N1

Hướng dẫn sử dụng

Cách 1: Dùng chân OUT như “công tắc phát hiện”

1. Cấp 5V vào VCC, GND nối mass.

2. Đọc chân OUT vào GPIO của ESP32/Arduino.

3. Khi có người/hiện diện trong vùng cài đặt → OUT lên HIGH (3.3V).

Cách 2: Dùng UART để đọc dữ liệu & cấu hình

1. Nối TX(module) → RX(mcu), RX(module) → TX(mcu), GND chung, cấp 5V.

2. Mở Serial với baud 256000, 8N1.

3. Có thể cấu hình vùng phát hiện/độ nhạy bằng BLE (tùy app/firmware của module).

Mẹo lắp đặt ổn định:

• Tránh đặt sát kim loại lớn/nguồn nhiễu mạnh.

• Hướng mặt radar về vùng cần phát hiện; thử chỉnh tham số bằng BLE để giảm báo sai.

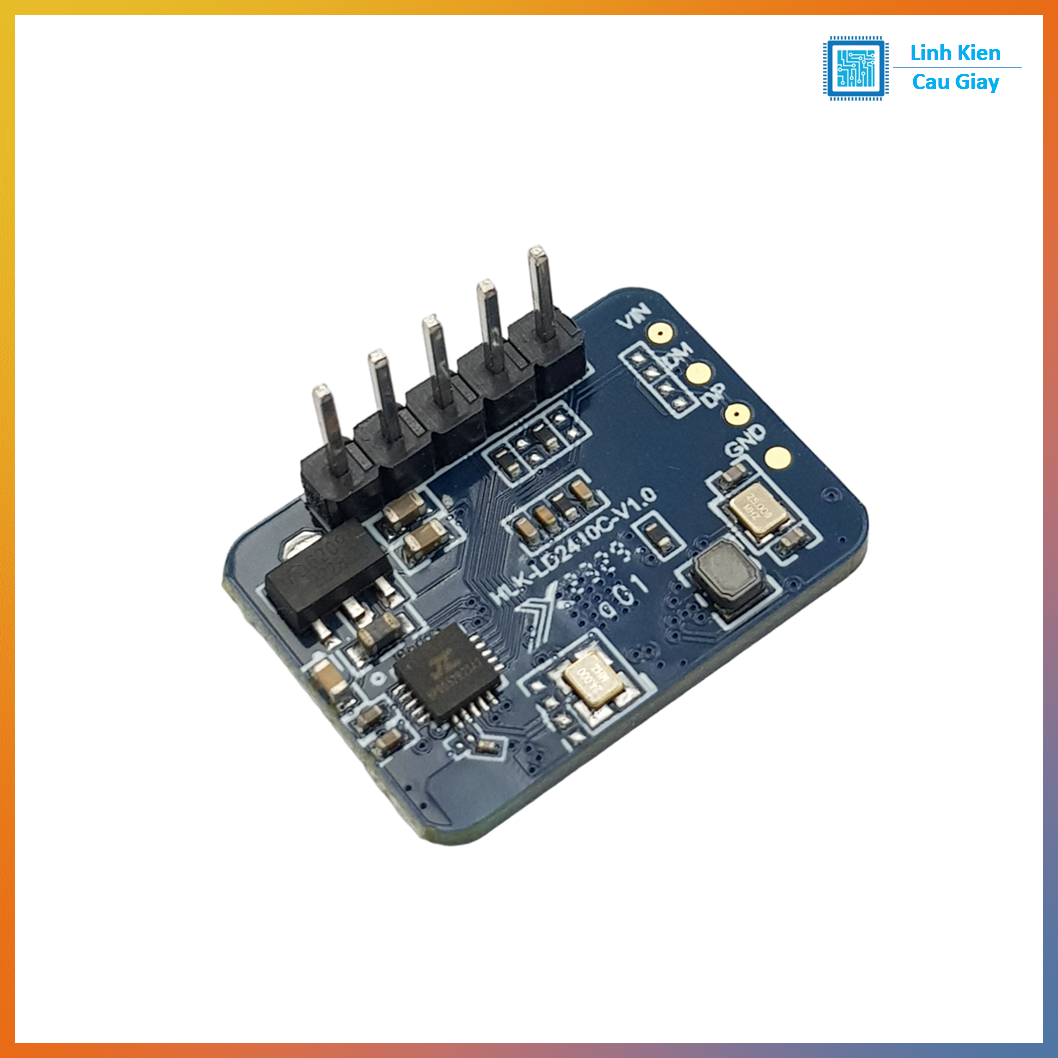

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
