Module cảm biến rung / góc nghiêng SW-520D

(Mã SP:CG000144)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

26.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Cảm Biến Rung / Góc Nghiêng SW-520D 3.3-5V

Mô tả sản phẩm

Module Cảm Biến Rung / Góc Nghiêng SW-520D là giải pháp hiệu quả để phát hiện rung động hoặc thay đổi góc nghiêng trong các dự án điện tử DIY. Sử dụng cảm biến SW-520D (tilt switch) kết hợp với IC so sánh LM393, module cung cấp đầu ra digital (DO) và analog (AO), với ngưỡng điều chỉnh qua biến trở. Hoạt động ổn định trong dải điện áp 3.3-5V, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác, sản phẩm phù hợp cho ứng dụng chống trộm, robot, hoặc cảnh báo động đất. Thiết kế nhỏ gọn, độ nhạy cao, và giá thành hợp lý, lý tưởng cho người mới và chuyên gia.

Đặc điểm nổi bật:

  • Phát hiện rung động hoặc nghiêng với ngưỡng điều chỉnh qua biến trở.

  • Đầu ra digital (DO) và analog (AO), tích hợp LED báo trạng thái.

  • Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp.

  • Kích thước nhỏ gọn: ~32 x 17mm (tùy phiên bản).

  • Giá thành hợp lý, dễ tích hợp vào hệ thống IoT.

Ứng dụng

  • Chống trộm: Phát hiện rung động trên xe máy, két sắt, hoặc cửa.

  • Robot cảm biến: Tích hợp vào robot để phát hiện va chạm hoặc nghiêng.

  • Cảnh báo động đất: Theo dõi rung động trong hệ thống giám sát.

  • Dự án DIY: Sử dụng trong các hệ thống tự động hóa hoặc đồ chơi điện tử.

  • Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module Cảm Biến Rung / Góc Nghiêng SW-520D có các chân kết nối chính:

  • VCC: Nguồn dương (3.3-5V DC).

  • GND: Nguồn âm (đất).

  • DO: Đầu ra digital (0 hoặc 1, mức logic TTL, báo rung/nghiêng vượt ngưỡng).

  • AO: Đầu ra analog (điện áp tương ứng với cường độ rung, kết nối với ADC).

Lưu ý:

  • Biến trở điều chỉnh ngưỡng rung/nghiêng cho đầu ra DO (LED sáng khi rung/nghiêng vượt ngưỡng).

Thông số kĩ thuật

  • Cảm biến: SW-520D (tilt switch).

  • IC so sánh: LM393.

  • Điện áp hoạt động: 3.3-5V DC.

  • Dòng tiêu thụ: ~10-15mA (tùy điều kiện).

  • Phạm vi phát hiện: Rung động hoặc nghiêng (khoảng cách ~0-5cm tùy độ nhạy).

  • Độ nhạy: Điều chỉnh qua biến trở (mặc định ~1-2g).

  • Thời gian đáp ứng: ~50ms.

  • Nhiệt độ hoạt động: -20°C đến +70°C.

  • Kích thước: ~32 x 17 x 10mm (tùy phiên bản).

  • Trọng lượng: ~5g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

    • Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu analog/digital.

    • Dây nối hoặc breadboard.

  2. Kết nối:

    • Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).

    • Kết nối DO đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc trạng thái ngưỡng.

    • Kết nối AO đến chân analog (ví dụ: A0 trên Arduino) nếu cần đo cường độ rung/nghiêng chính xác.

    • Đặt module ở vị trí cần phát hiện rung/nghiêng, xoay biến trở để cài đặt ngưỡng (LED sáng khi rung/nghiêng vượt ngưỡng).

  3. Kiểm tra và sử dụng:

    • Bật nguồn, rung hoặc nghiêng module để kiểm tra LED sáng và tín hiệu OUT.

    • Nếu dùng Arduino, viết code để đọc tín hiệu DO (digitalRead) hoặc AO (analogRead).

    • Đảm bảo môi trường đo không bị nhiễu từ rung động ngoài ý muốn.



Lưu ý:

  • Không cấp nguồn vượt 5V hoặc đảo cực để tránh hỏng module.

  • Tránh sử dụng trong môi trường nước trực tiếp hoặc độ ẩm cao (>95% RH).

  • Hiệu chỉnh độ nhạy qua biến trở để phù hợp với ứng dụng cụ thể.

  • Đảm bảo lò xo SW-520D không bị kẹt hoặc hỏng để duy trì độ nhạy.

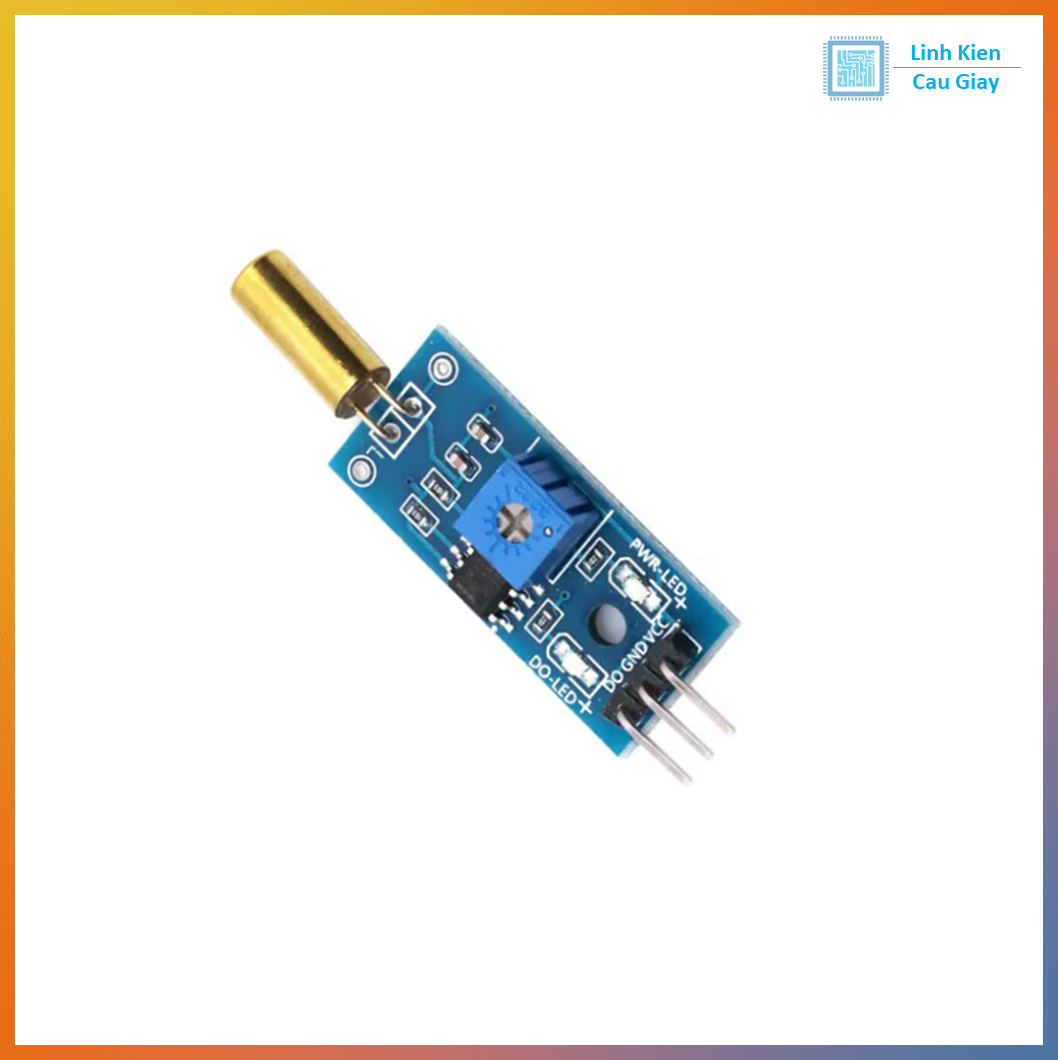

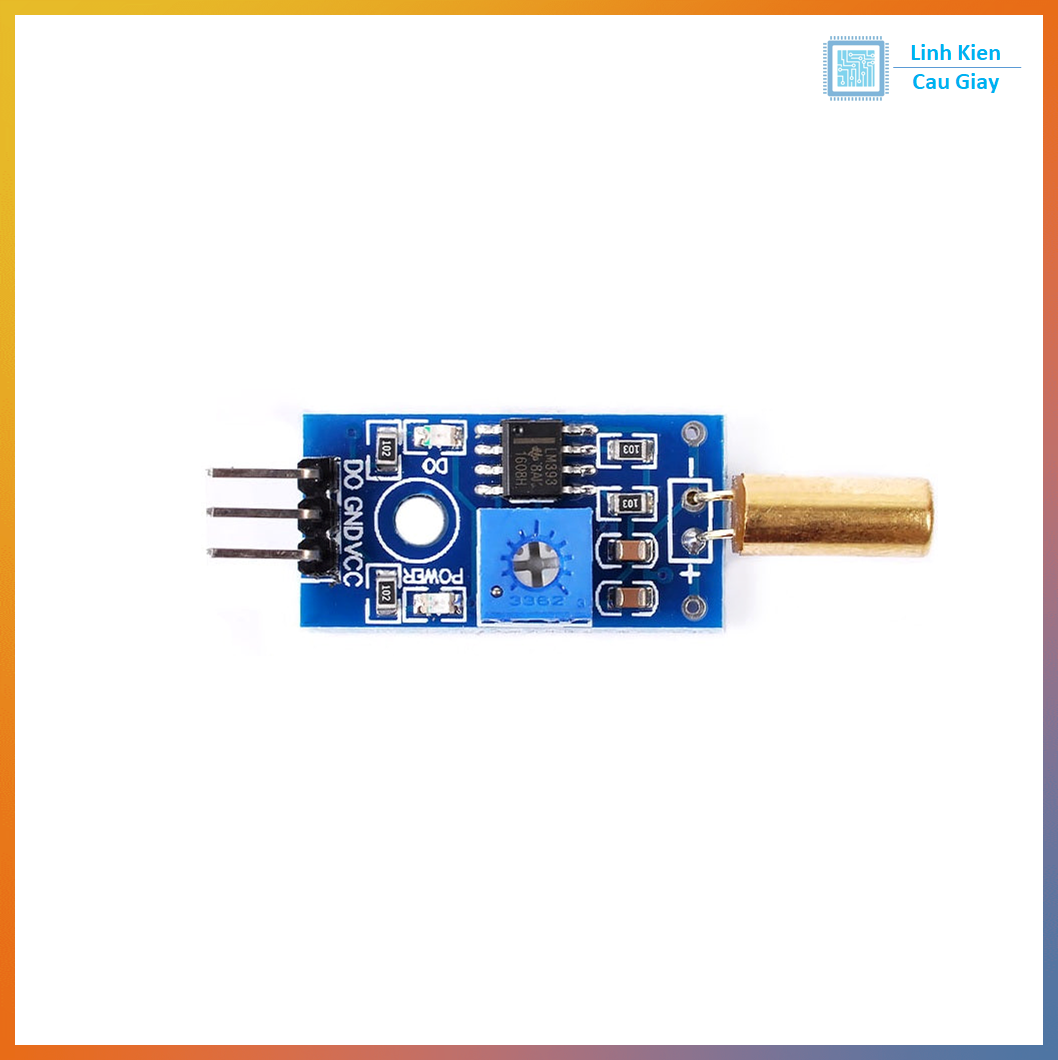

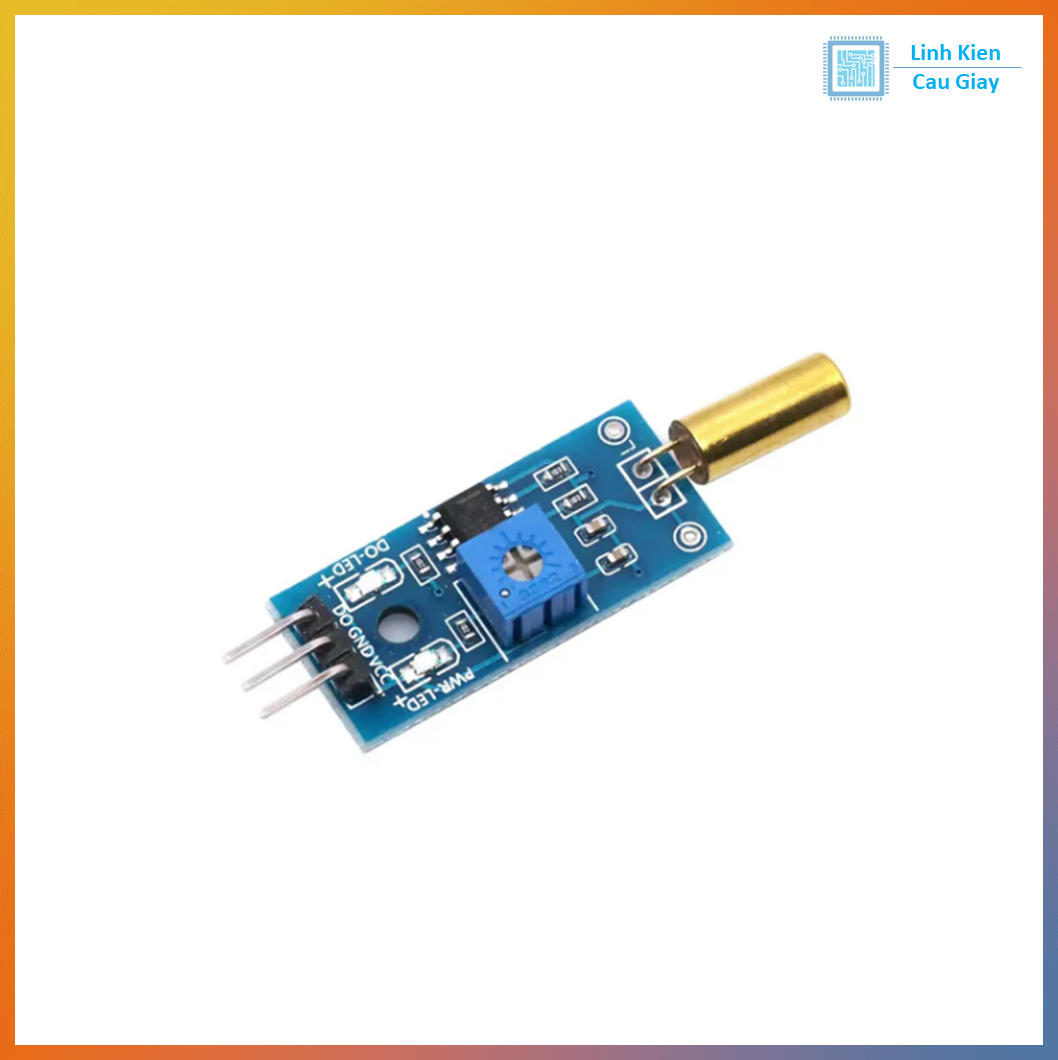

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
