Module Cảm Biến Chuyển Động SR505

Mô tả sản phẩm

Module SR505 là cảm biến chuyển động hồng ngoại (PIR sensor) siêu nhỏ gọn, chuyên dùng để phát hiện sự hiện diện hoặc chuyển động của con người trong phạm vi nhất định. Với kích thước nhỏ và tiêu thụ điện năng thấp, SR505 rất thích hợp cho các ứng dụng IoT, thiết bị gia dụng thông minh, đèn tự động và hệ thống an ninh.

Cảm biến SR505 hoạt động theo nguyên lý PIR (Passive Infrared) – phát hiện bức xạ hồng ngoại phát ra từ cơ thể người, từ đó đưa tín hiệu ngõ ra HIGH khi có chuyển động.

Ứng dụng

  • Đèn LED tự động bật/tắt khi có người.

  • Hệ thống an ninh, báo động, chống trộm.

  • Nhà thông minh (Smart Home).

  • Robot và thiết bị IoT cần phát hiện sự hiện diện.

  • Tiết kiệm điện cho các thiết bị gia dụng.

Sơ đồ chân

Cảm biến SR505 có 3 chân:

  • VCC: Nguồn cấp 4.5V – 20V.

  • GND: Mass.

  • OUT: Ngõ ra tín hiệu số (Digital Output) – mức HIGH (3.3V) khi phát hiện chuyển động, LOW khi không có.

Thông số kĩ thuật

  • Model: SR505 Mini PIR Sensor.

  • Nguyên lý: Cảm biến hồng ngoại PIR.

  • Điện áp hoạt động: 4.5V – 20V DC.

  • Ngõ ra: Digital (HIGH/LOW).

  • Dòng tiêu thụ: <50 µA (siêu tiết kiệm điện).

  • Góc phát hiện: ~100°.

  • Khoảng cách phát hiện: ~3m (tùy môi trường).

  • Thời gian trễ (Delay time): ~8 giây (cố định).

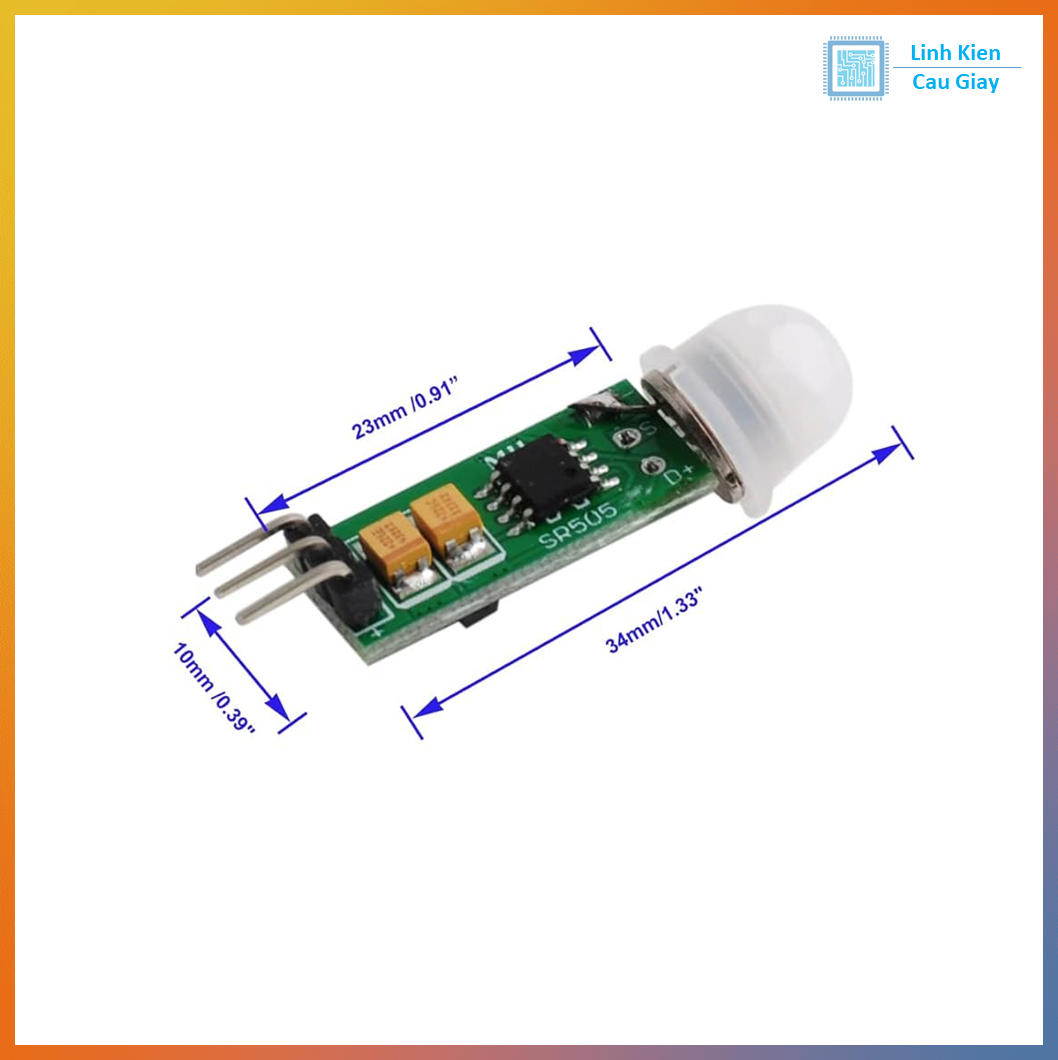

  • Kích thước: ~23mm x 10mm.

Hướng dẫn sử dụng

  • Cấp nguồn 5V (có thể dùng 4.5–20V).

  • Khi có người di chuyển trong vùng quét, chân OUT sẽ xuất mức HIGH (3.3V) trong khoảng 8 giây, sau đó trở về LOW nếu không còn chuyển động.

  • Kết nối OUT đến vi điều khiển (Arduino, ESP32, STM32) hoặc trực tiếp điều khiển relay, transistor, LED.

  • Ứng dụng làm công tắc thông minh, báo động, đèn hành lang tự động.

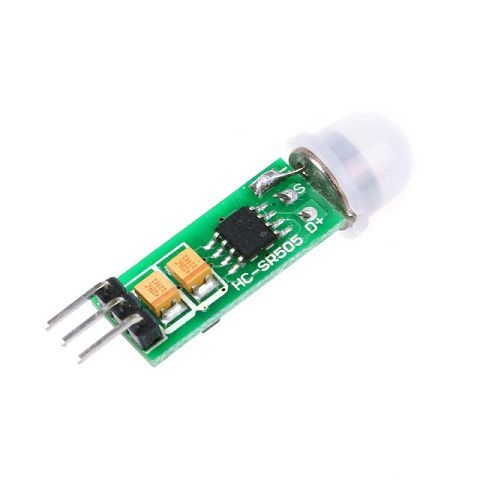

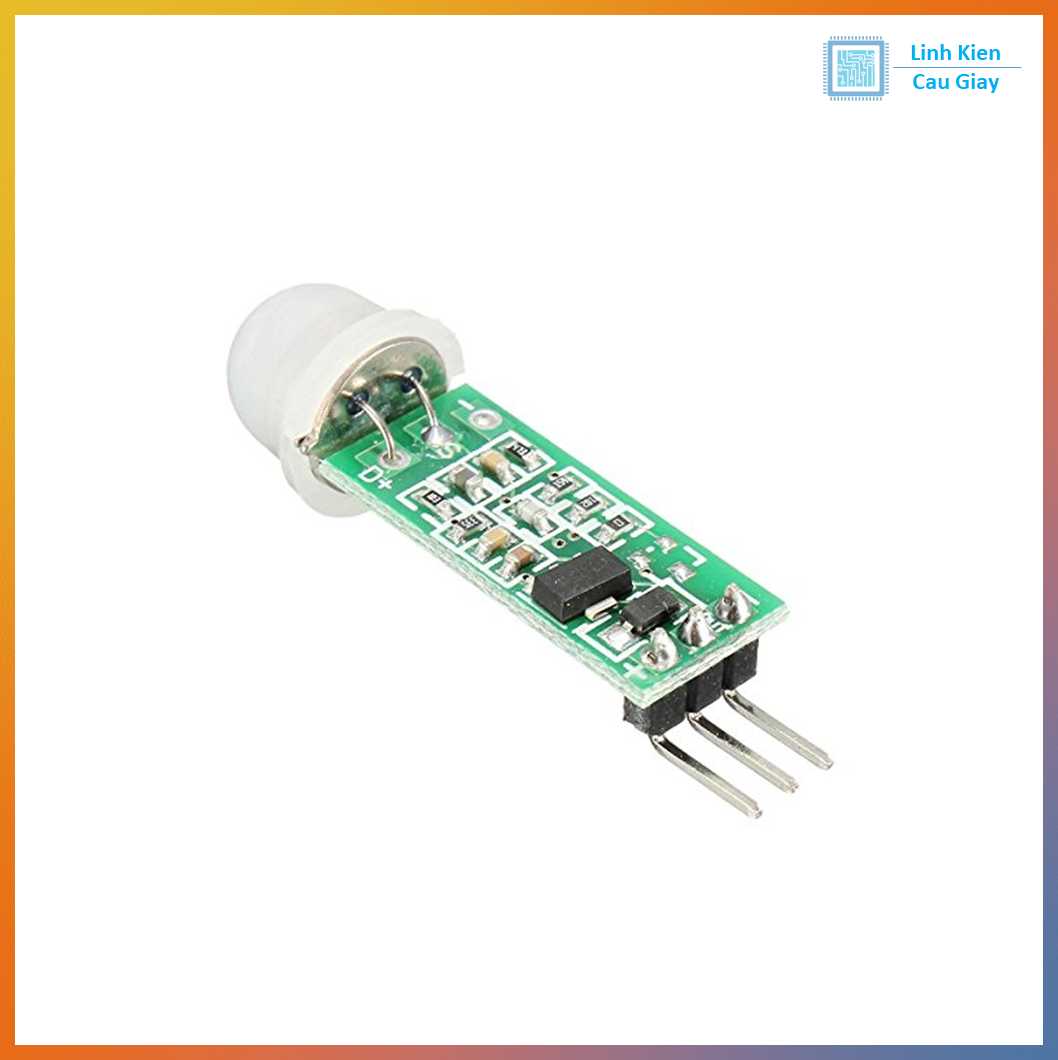

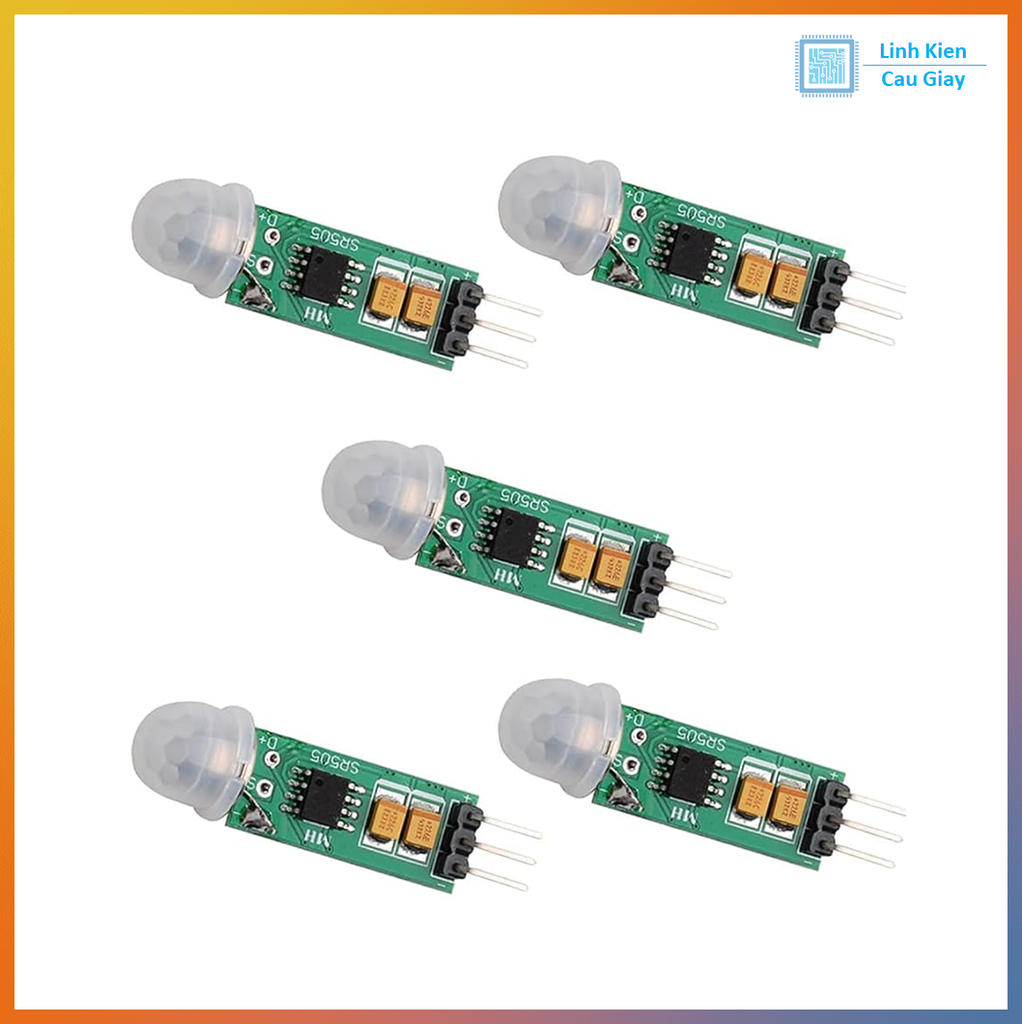

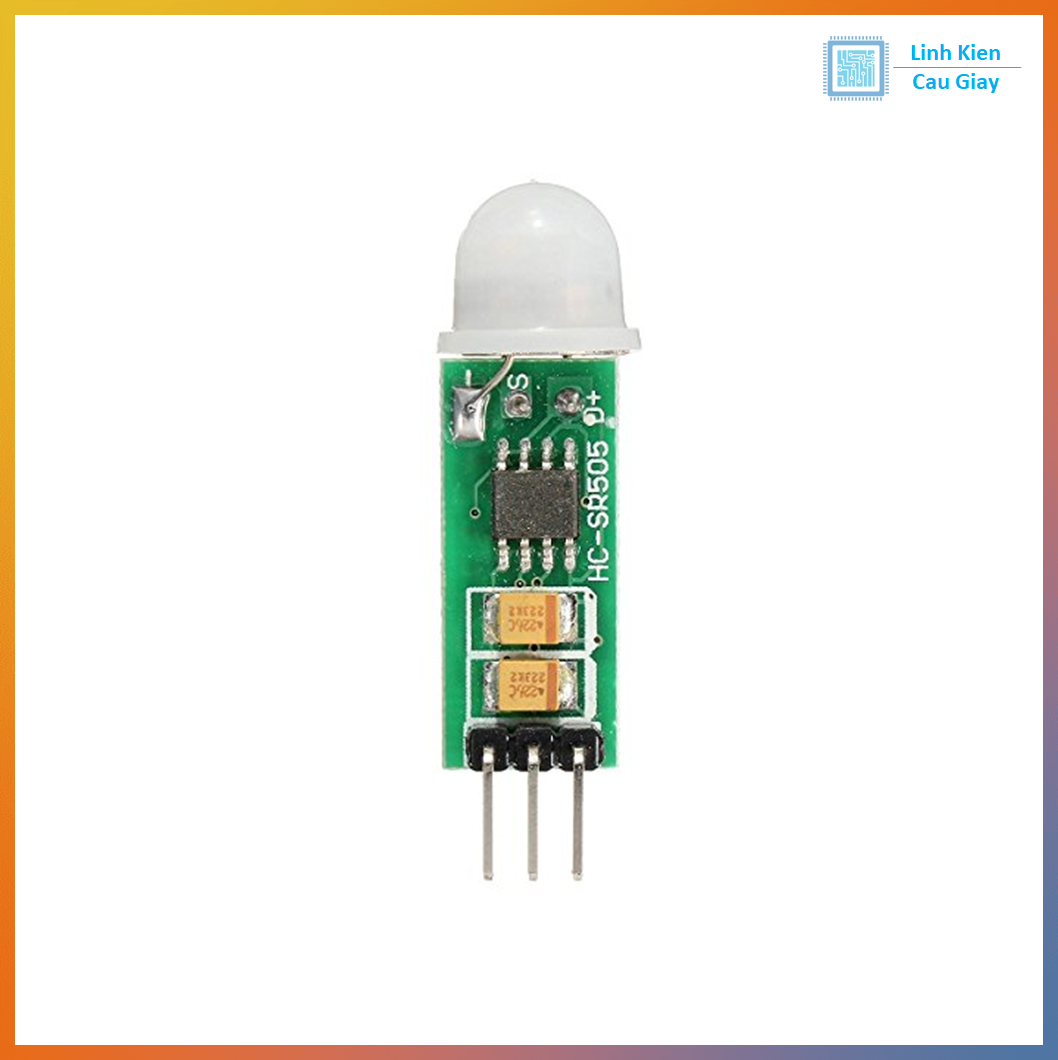

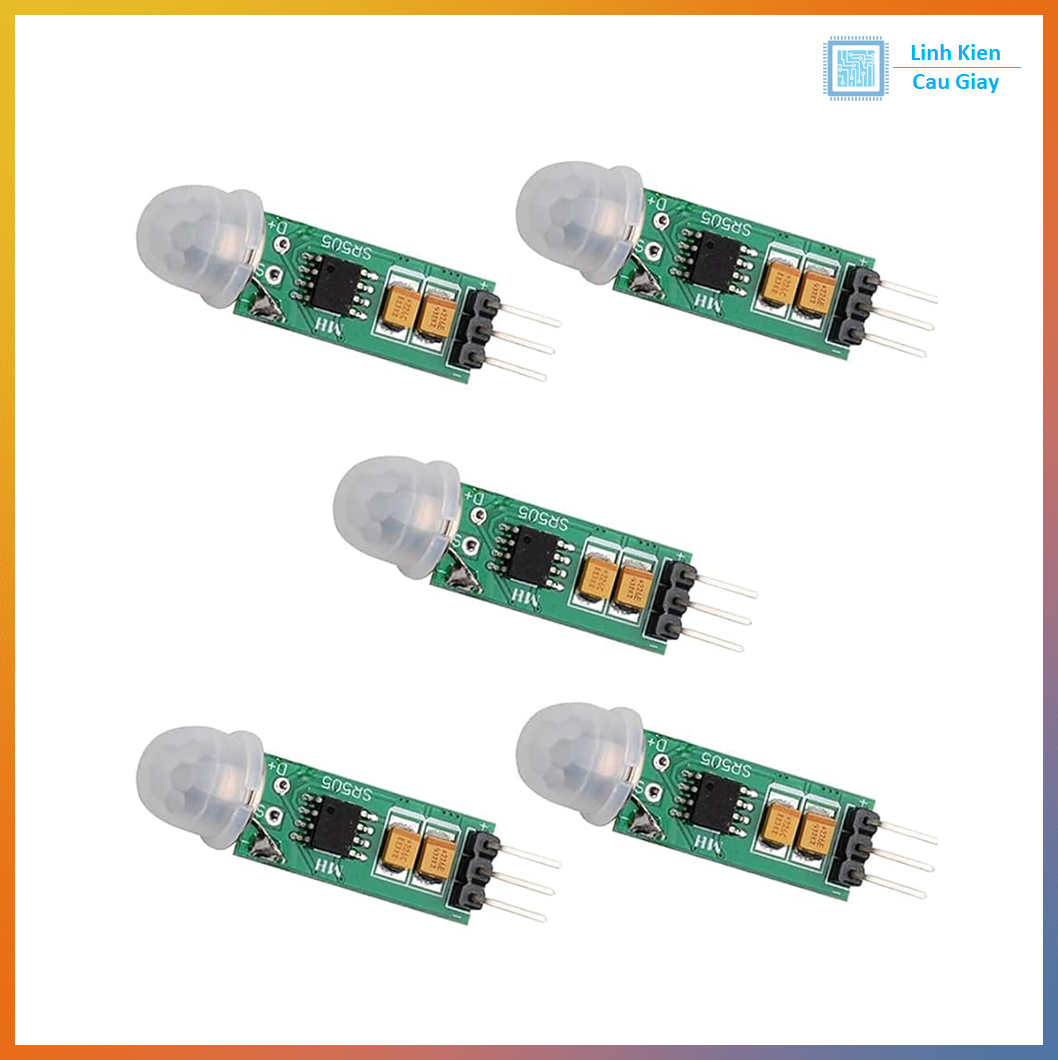

Hình ảnh
