Module Cảm Biến Radar RCWL-0516

Module Cảm Biến Radar RCWL-0516 dùng để phát hiện vật cản bằng sóng radar với khoảng cách phát hiện từ 5 đến 9m, sóng có thể xuyên một số vật cản bằng nhựa, gỗ mỏng nên có thể đặt module trong hộp để bảo vệ. Cảm biến có độ nhạy và độ bền cao.

Thông số kĩ thuật:

• IC: RCWL-9196
• Điện áp hoạt động: 4~28VDC
• Dòng tiêu thụ: 2.8mA, 3mA (max)
• Khoảng cách hoạt động: 5 - 9m
• Năng lượng truyền: 20mW (chuẩn); 30mW (max)
• Điện áp ra: 3.2 - 3.4V
• Dòng ra: 100mA
• Nhiệt độ hoạt động: -20 ~ 80°C

Hướng dẫn nối chân:

• 3.3V: ngõ ra 3.3V, Imax~100mA
• GND : Chân Mass, 0V
• Vin : Điện áp cung cấp (4 - 28V)
• OUT : Điều khiển tín hiệu ngõ ra. Khi phát hiện đối tượng -> Ngõ ra mức cao(3.3V). Ngược lại -> Ngõ ra mức thấp(0V).
• CDS : Điều khiển tín hiệu kích hoạt (nhỏ hơn 0.7V - ngõ ra OUT thấp, lớn hơn 0.7V - hoạt động bình thường). Kết nối LDR có thể tắt chức năng phát hiện vào ban đêm.

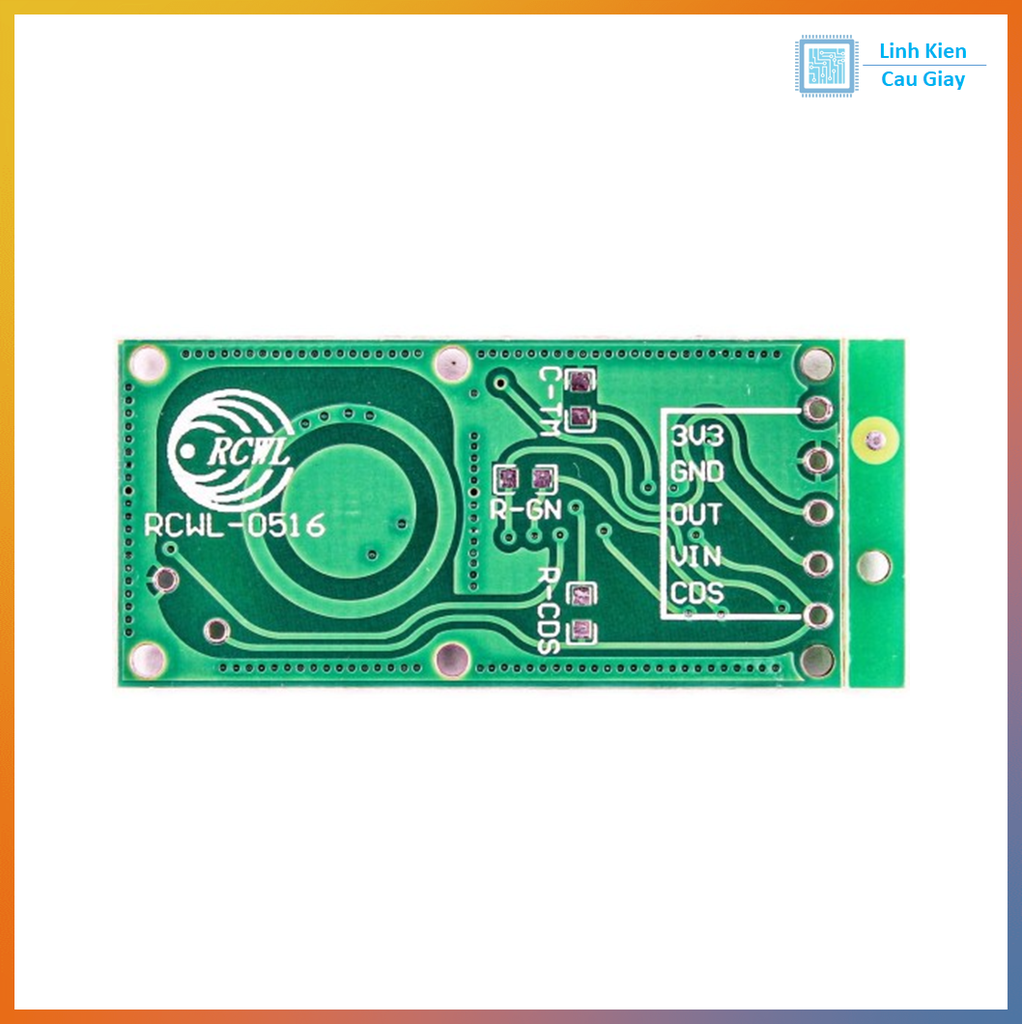

Hướng dẫn chứng năng điều chỉnh:

• C_TM: Đây là vị trị gắn tụ điện để điều chỉnh thời gian kích, mặc định nếu không có tụ điện thì thời gian kích là 2s, giá trị của tụ điện càng lớn thì thời gian kích càng lâu.
• R_GN: Đây là vị trí gắn điện trở chỉnh khoảng cách phát hiện vật cản, nếu không có điện trở thì khoảng cách mặc định là 7m, nếu nối điện trở 1MOhm thì khoảng cách phát hiện vật cản giảm xuống còn 5m, giá trị điện trở càng nhỏ thì khoảng cách phát hiện càng gần.
• R_CDS: Đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào buổi tối.

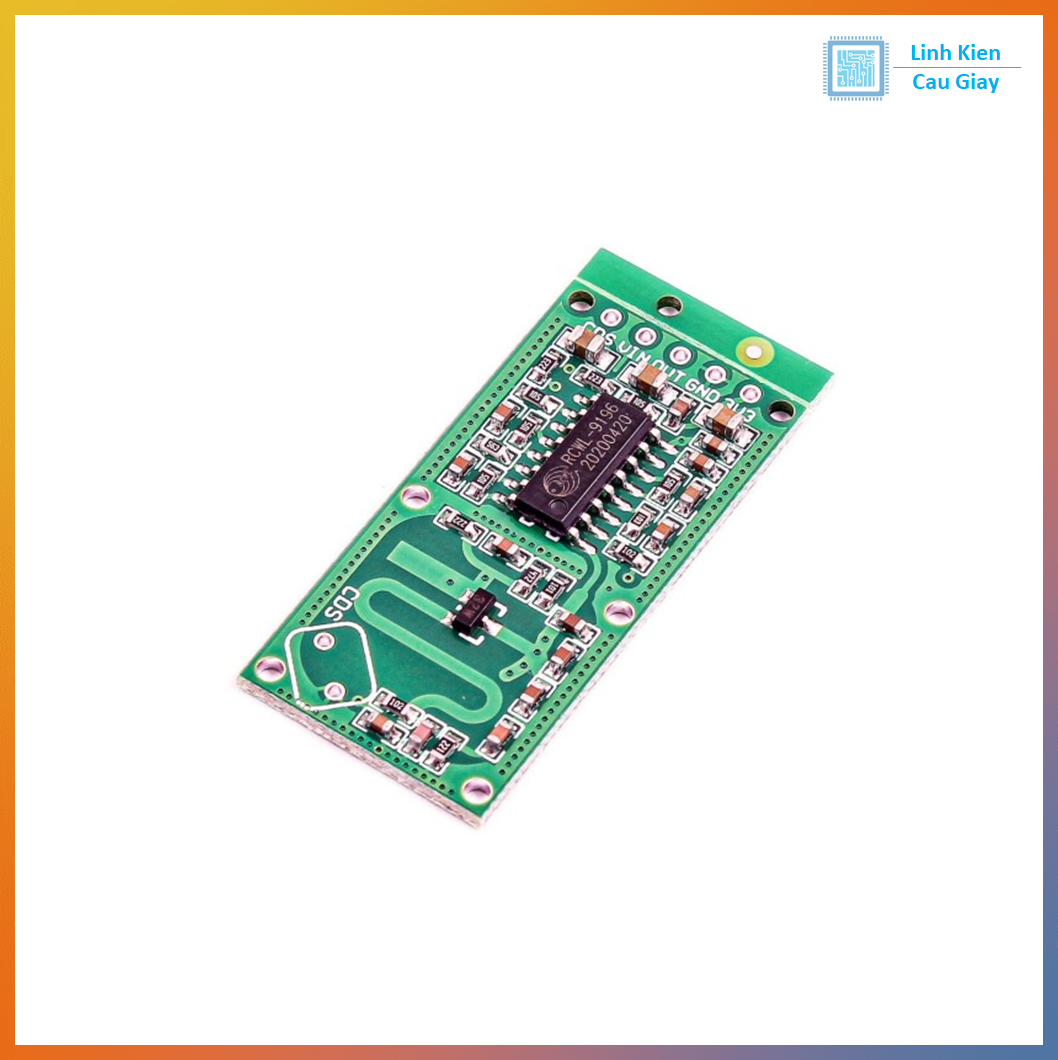

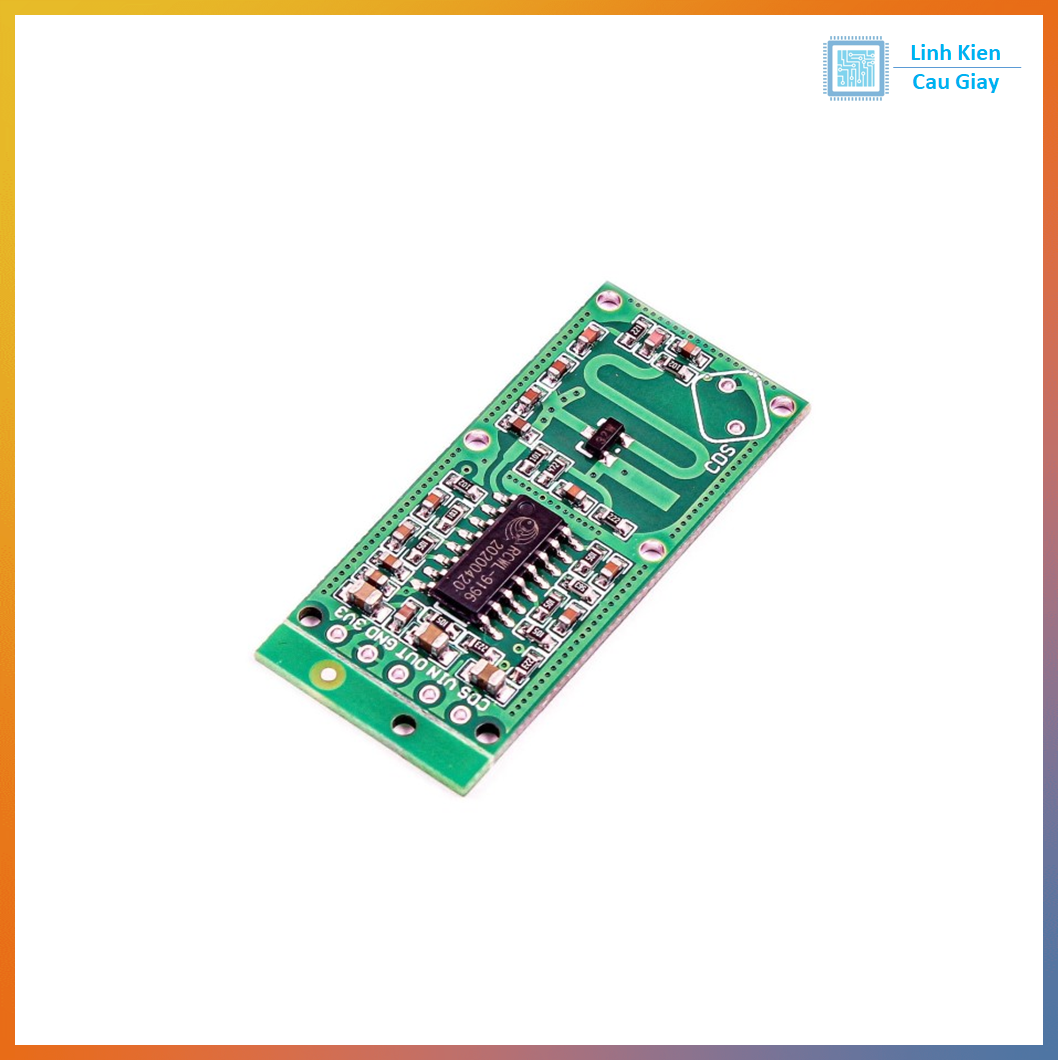

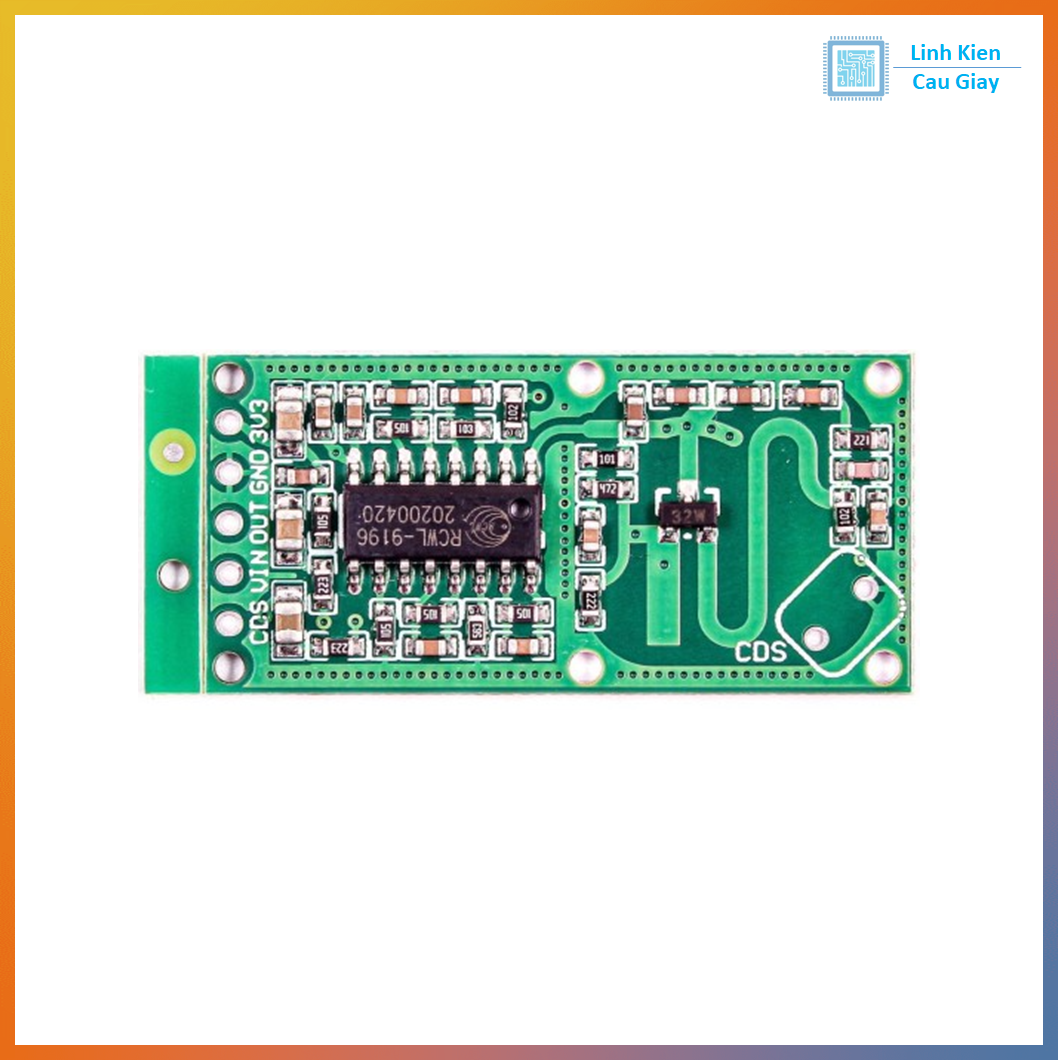

Hình ảnh:

Ứng dụng:

• Dùng trong các thiết kế nhà thông minh như hệ thống đèn báo chống trộm.
• Phát hiện vật cản cho xe tự vận hành.

Mạch nguyên lí :
