Công Tắc Bập Bênh 3A 11x17MM

(Mã SP:CG001190-2)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

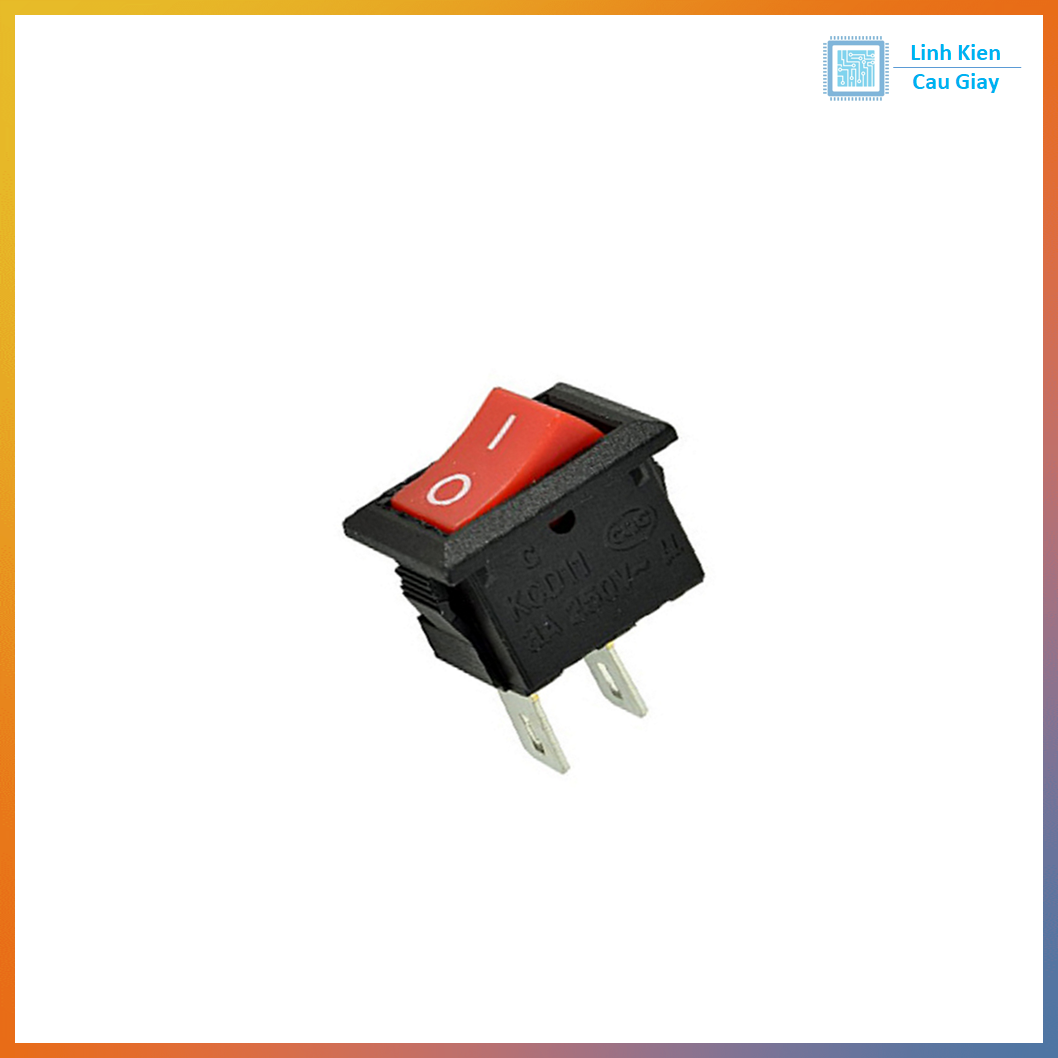

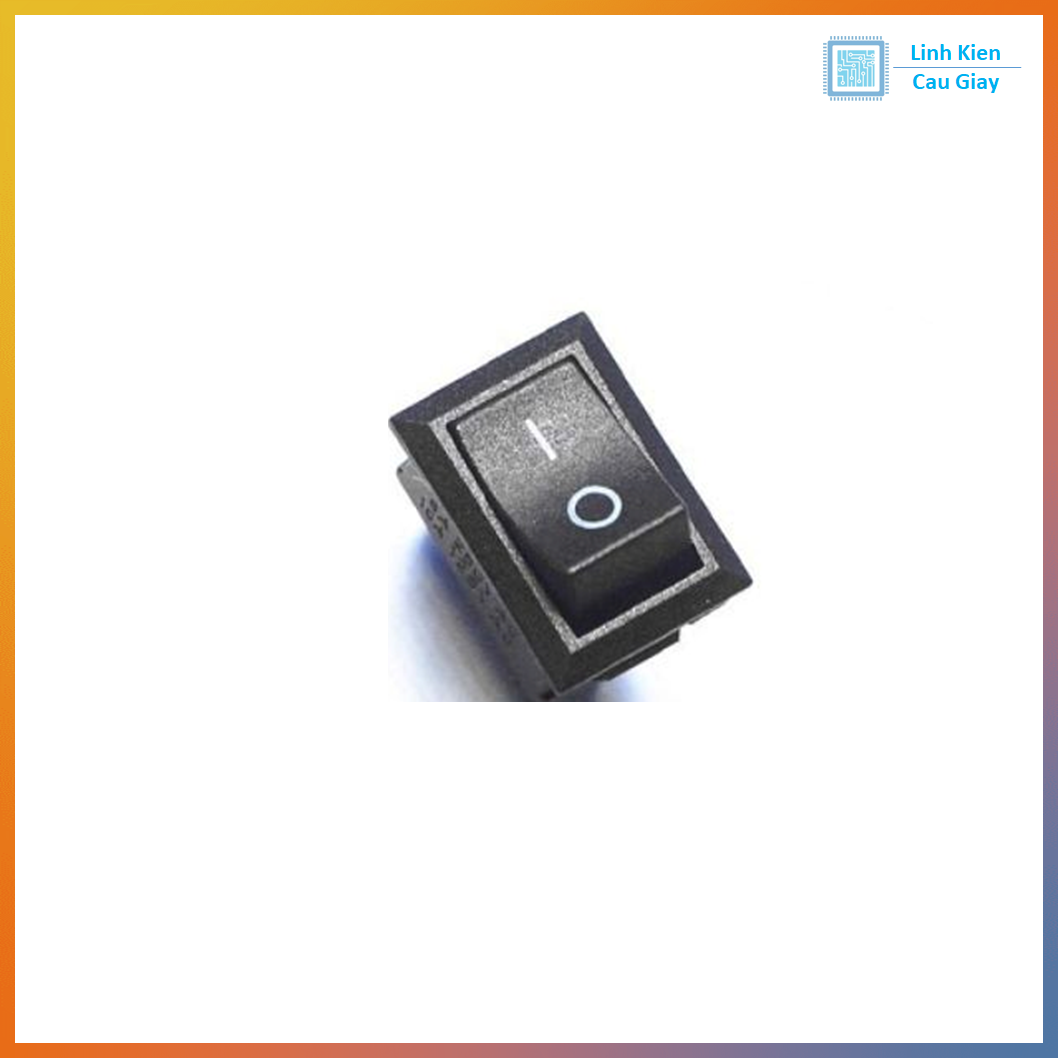

Công Tắc Bập Bênh 3A 11x17MM

Mô tả sản phẩm

Công tắc bập bênh 3A kích thước 11×17mm là loại công tắc mini chuyên dùng trong các thiết bị điện tử, đồ chơi, nguồn DC, mô hình DIY, robot và các mạch điện nhỏ.

Sản phẩm có 2 vị trí (ON/OFF), dù là phiên bản 2P hay 3P, đều hoạt động dưới dạng:

2P: đóng/ngắt mạch đơn
3P: chuyển mạch nhưng vẫn hoạt động như ON/OFF (1 chân chung + 1 chân NO + 1 chân NC)

Thân nhỏ gọn, dễ lắp vào vỏ nhựa, hộp điện, mặt panel.
Chịu dòng tối đa 3A, phù hợp cho mạch DC, mạch điều khiển, nguồn nhỏ.

Ứng dụng

✔ Dùng cho mạch nguồn DC 3–24V
✔ Công tắc bật/tắt cho robot, xe mô hình
✔ Thiết bị IoT, hộp điện mini, panel điều khiển
✔ Máy đo, bo test, LED, module điều khiển
✔ Dự án DIY – điện tử – STEM

Sơ đồ chân

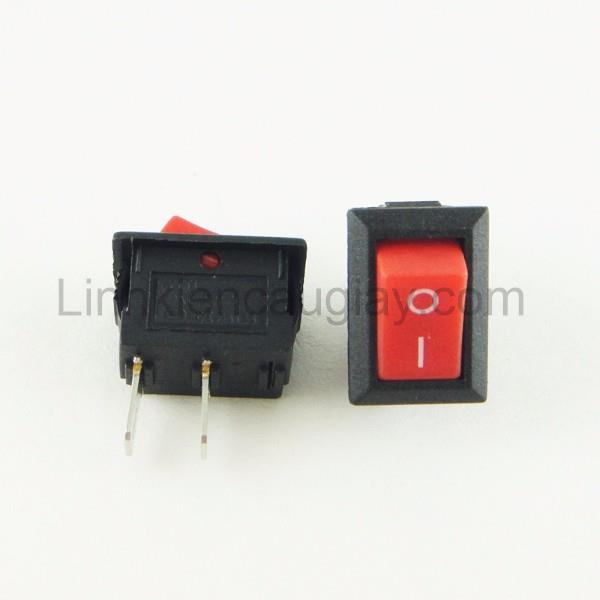

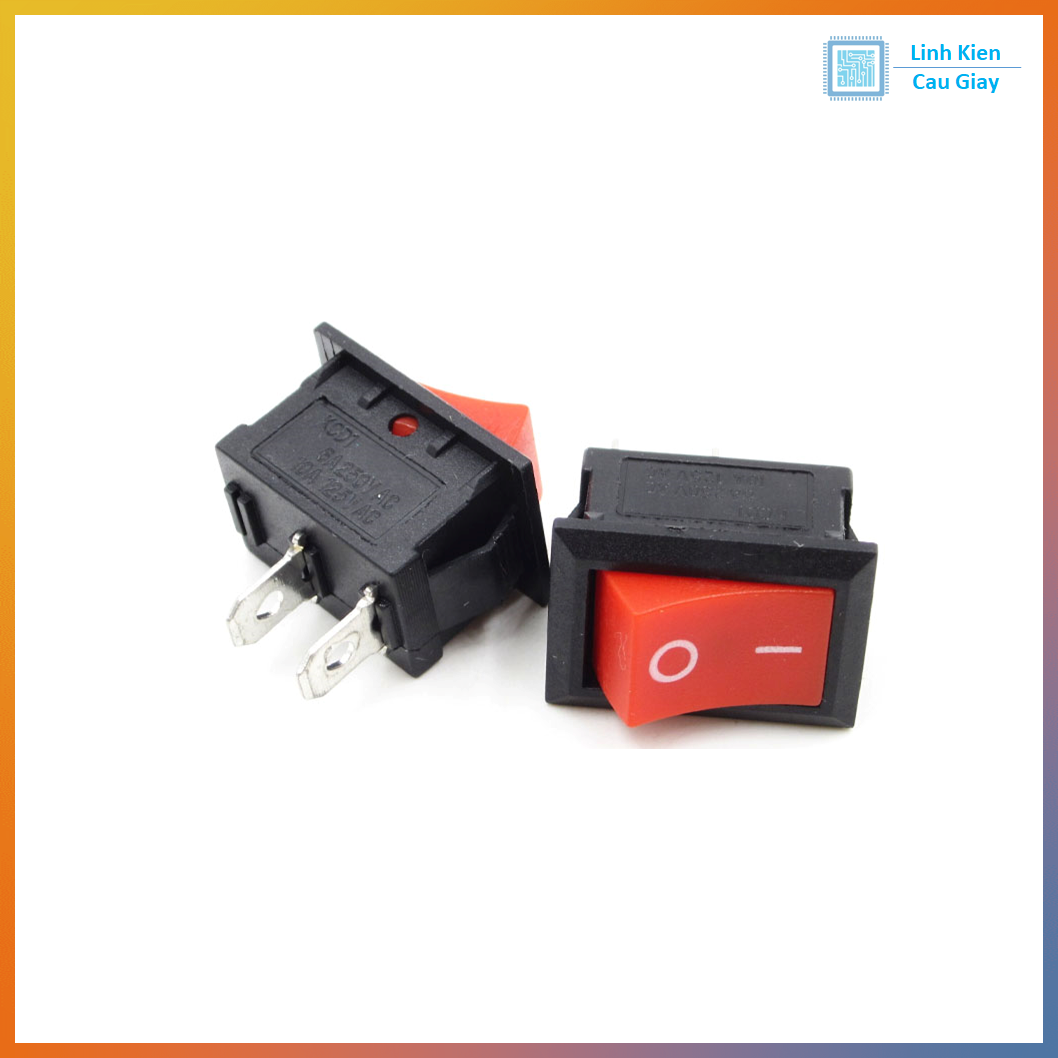

Loại 2P (2 chân) – ON/OFF đơn giản

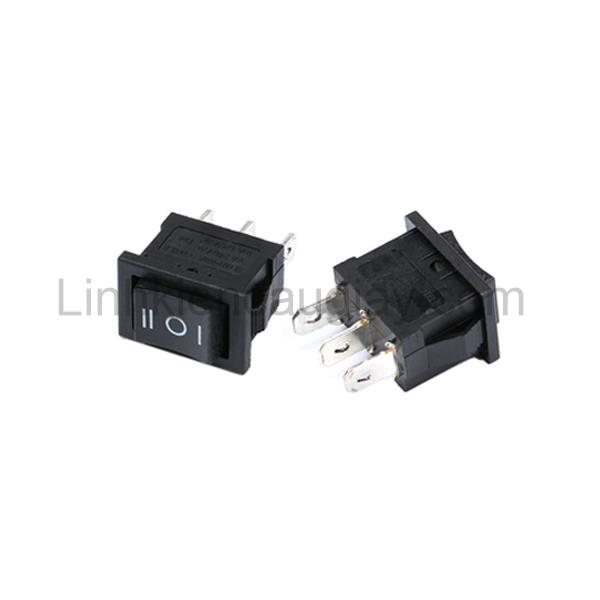

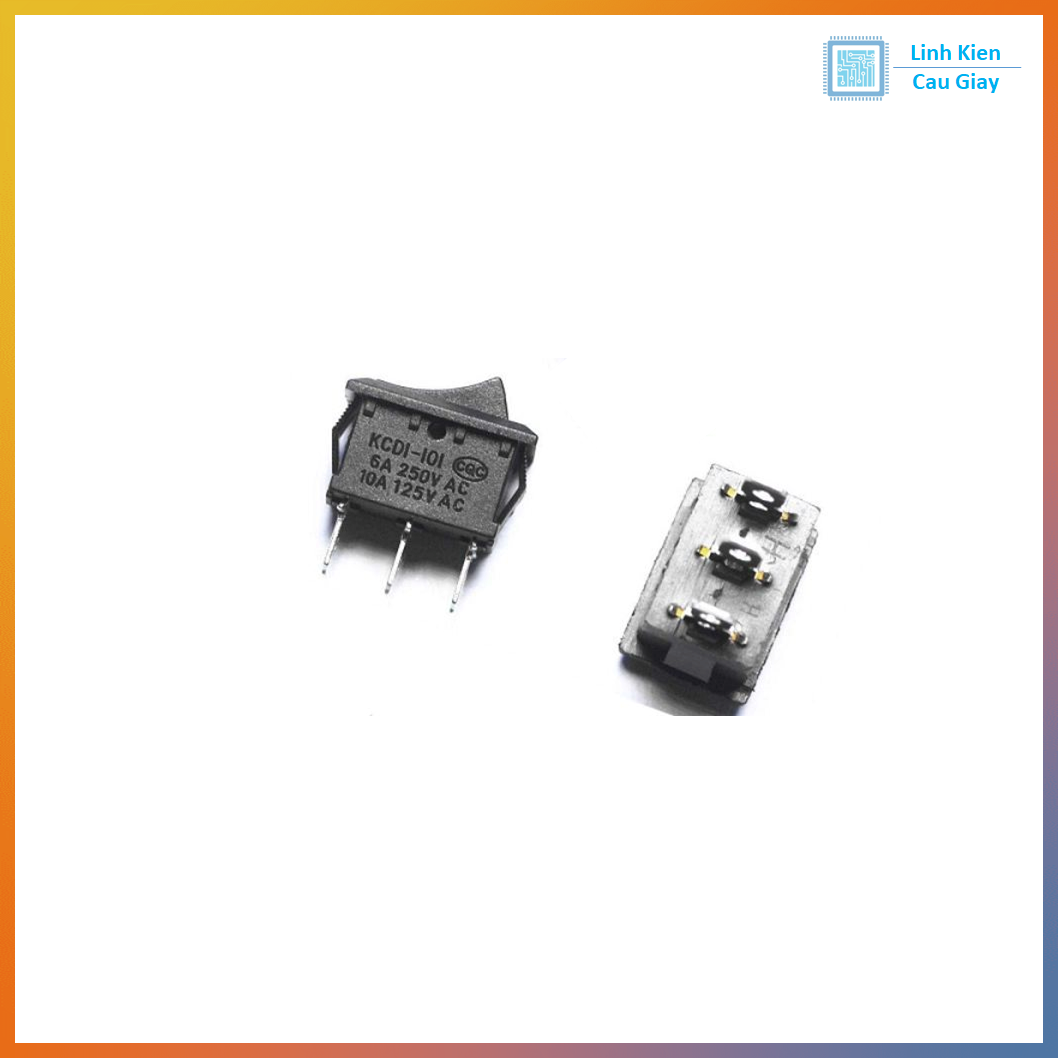

Loại 3P (3 chân) – dạng chuyển mạch SPDT, nhưng vẫn dùng như ON/OFF nếu không cần chân NC
Cả hai loại đều 2 vị trí (ON – OFF).

Thông số kĩ thuật

Kích thước thân: 11mm × 17mm
Dòng chịu tải: 3A
Điện áp: 3–250V (DC/AC tùy ứng dụng)
Số vị trí: 2 (ON / OFF)
Kiểu chân: Cắm hàn PCB
Chất liệu: Nhựa chịu nhiệt + tiếp điểm đồng mạ
Màu công tắc: Đen
Dạng: Hình chữ nhật nhỏ gọn

Hướng dẫn sử dụng

Khoét lỗ panel đúng kích thước 11×17mm.
Gắn công tắc vào panel cho chắc chắn.
Hàn dây vào:
- 2P: 2 chân – ngắt/mở đơn
- 3P: dùng chân COM + NO để ON/OFF
Không dùng quá dòng định mức 3A.
Đảm bảo dây nối cách điện tốt.
