Mô tả sản phẩm

Công tắc gạt 3 chân SS12D00 là loại công tắc trượt mini lắp đứng (vertical), 3 chân, 2 vị trí (1P2T – SPDT), dùng để bật/tắt hoặc chọn chế độ trên các bo mạch điện tử.

Cần gạt cao khoảng 3mm, thao tác dễ khi gắn trên panel hoặc lộ mép PCB. Thân kim loại chắc chắn, nhựa cách điện tốt, chân cắm xuyên lỗ dễ hàn, phù hợp cả sản xuất, sửa chữa và DIY.
Dùng tốt cho tín hiệu điều khiển, chọn nguồn, chọn chế độ, không chiếm nhiều diện tích trên mạch.

Ứng dụng

• Làm công tắc ON/OFF, chọn chế độ trên các mạch DIY, module, kit học tập.

• Dùng trên thiết bị cầm tay, mạch LED, mạch cảm biến, mạch audio nhỏ.

• Chuyển mạch chọn đường tín hiệu, chọn mức điện áp, bật/tắt chức năng.

• Phù hợp cho đồ án sinh viên, dự án STEM, Arduino, ESP, STM32, mạch thử nghiệm PCB.

Sơ đồ chân

Công tắc có 3 chân – cấu trúc 1P2T (SPDT):

• Chân giữa: COM (chân chung).

• Hai chân ngoài: 2 ngả lựa chọn.
  Nguyên lý:

• Gạt về bên nào thì COM sẽ nối với chân bên đó.

• Dùng:

  • COM + 1 chân ngoài → công tắc ON/OFF đơn.

  • COM + 2 chân ngoài → chuyển đổi giữa 2 tín hiệu / 2 nguồn.

Thông số kĩ thuật

• Mã: SS12D00 (loại đứng, mini)

• Cấu trúc: 1P2T (SPDT), 3 chân

• Chiều cao cần gạt: ~ 3mm

• Điện áp làm việc tối đa: DC 50V

• Dòng tối đa: 0,5A

• Kiểu lắp: cắm xuyên lỗ PCB, có thể gắn sát panel/mặt vỏ để thao tác.

Hướng dẫn sử dụng

• Xác định COM và 2 chân ngả bằng datasheet hoặc đo đồng hồ trước khi vẽ mạch.

• Khi thiết kế PCB, đặt công tắc sao cho cần gạt lộ ra mép bo hoặc chui qua lỗ panel để dễ gạt.

• Dùng cho tín hiệu điều khiển, dòng nhỏ, không nên dùng để đóng cắt tải công suất lớn.

• Khi hàn, dùng nhiệt độ mỏ hàn vừa phải, tránh hàn quá lâu làm nóng chảy nhựa hoặc lỏng cơ cấu trượt.

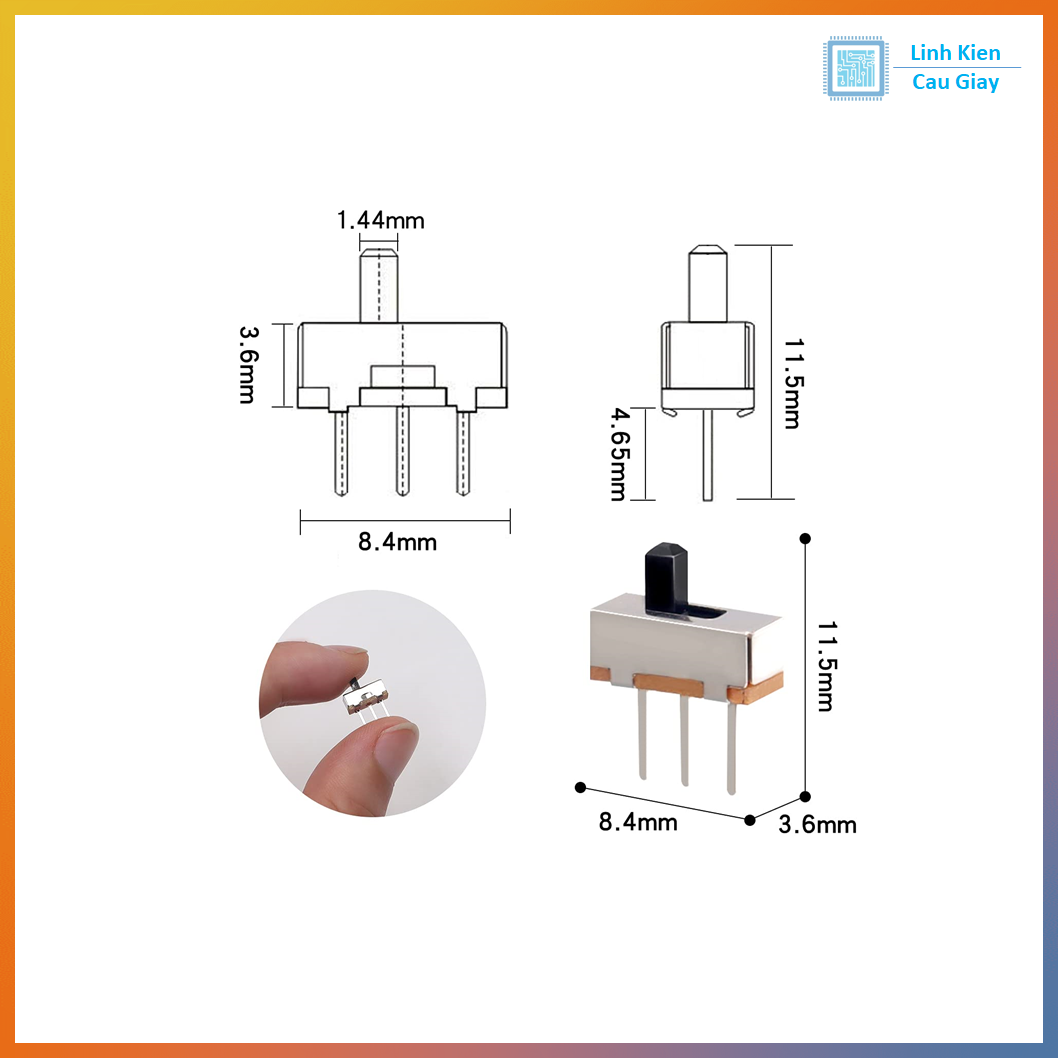

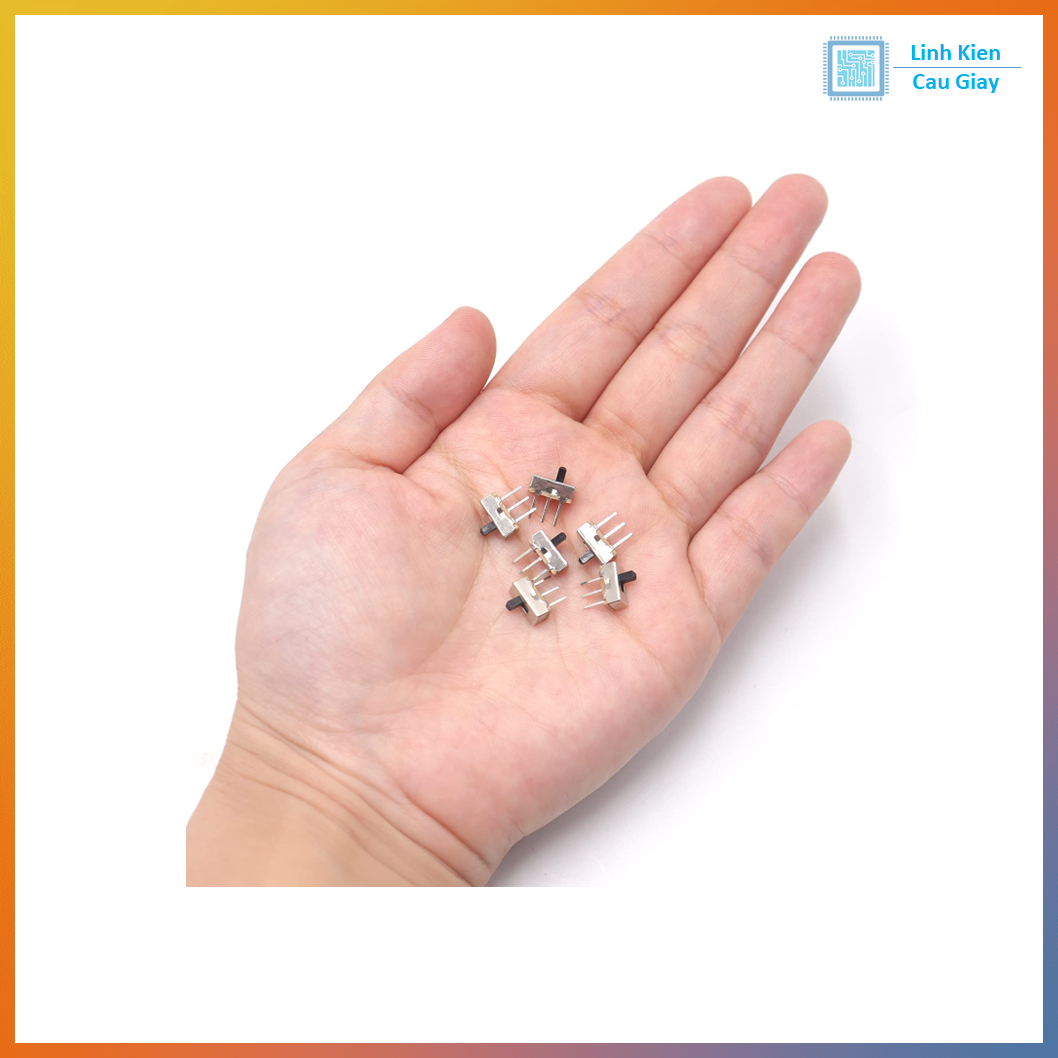

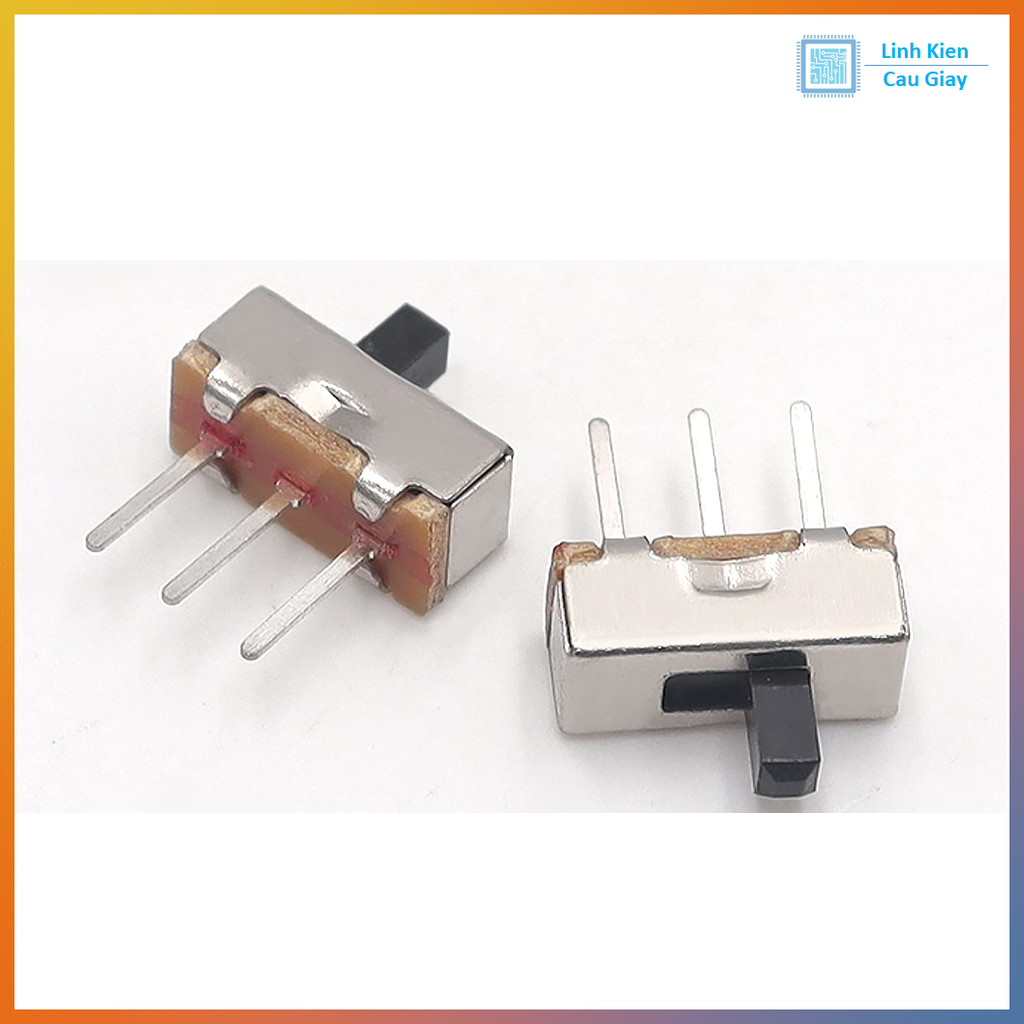

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
