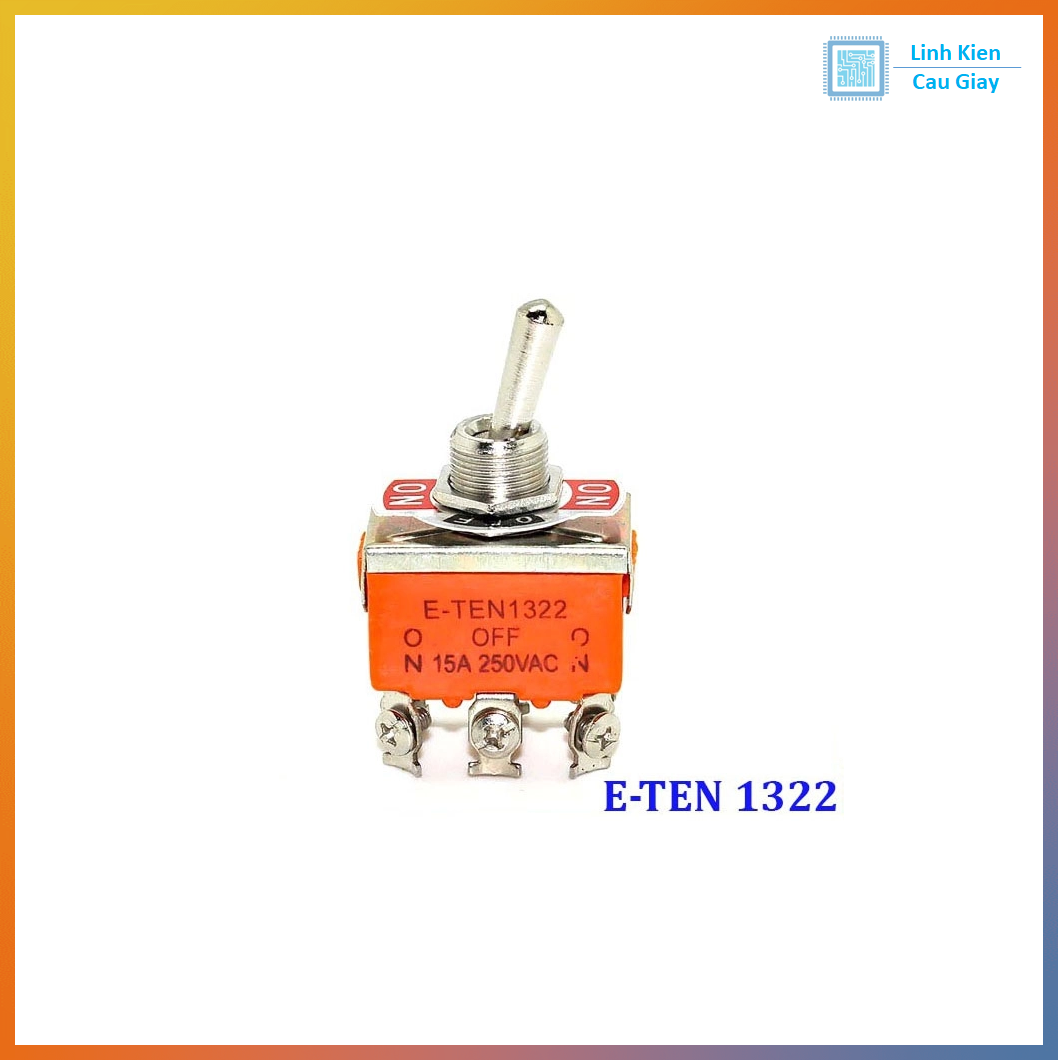

Công tắc gạt 6 chân 3 vị trí E-TEN 1322 (15A 220v)

Mô tả sản phẩm

Công tắc gạt E-TEN 1322 loại DPDT 3 vị trí (ON-OFF-ON), 6 chân, tải 15A 250VAC (tối đa 20A 125VAC). Phù hợp đảo chiều motor DC/AC qua contactor, chọn nguồn/đường tín hiệu, chuyển mạch thiết bị DIY, tủ điện, máy móc công nghiệp nhỏ. Thân bakelite bền, cần gạt kim loại, lắp lỗ Ø12 mm, tuổi thọ cao, thao tác chắc tay.

E-TEN 1322 là công tắc gạt DPDT (Double Pole Double Throw) với 3 nấc: ON – OFF – ON. Mỗi lần gạt sẽ nối chân giữa của mỗi cực sang một trong hai chân biên, cho phép đảo chiều hoặc chọn một trong hai đường mạch. Vỏ cách điện chịu nhiệt, tiếp điểm hợp kim chịu tải tốt, thao tác gạt dứt khoát. Phù hợp lắp bảng điều khiển, tủ điện, mô hình, robot, máy DIY, âm thanh, nguồn dự phòng.

Ứng dụng

• Đảo chiều quay motor DC (đổi cực) thông qua relay/cầu H thủ công.

• Chọn 2 nguồn vào / 2 tải ra cho cùng một thiết bị.

• Chuyển kênh tín hiệu/loa trong các mạch âm thanh DIY.

• Chọn chế độ máy: Tự động – Tắt – Thủ công.

• Chuyển hai tốc độ quạt, chọn đèn A/B, chọn cảm biến 1/2…

Lưu ý: để chuyển tải AC công suất lớn, nên qua contactor/relay; công tắc dùng để điều khiển tín hiệu/điều khiển coil cho an toàn.

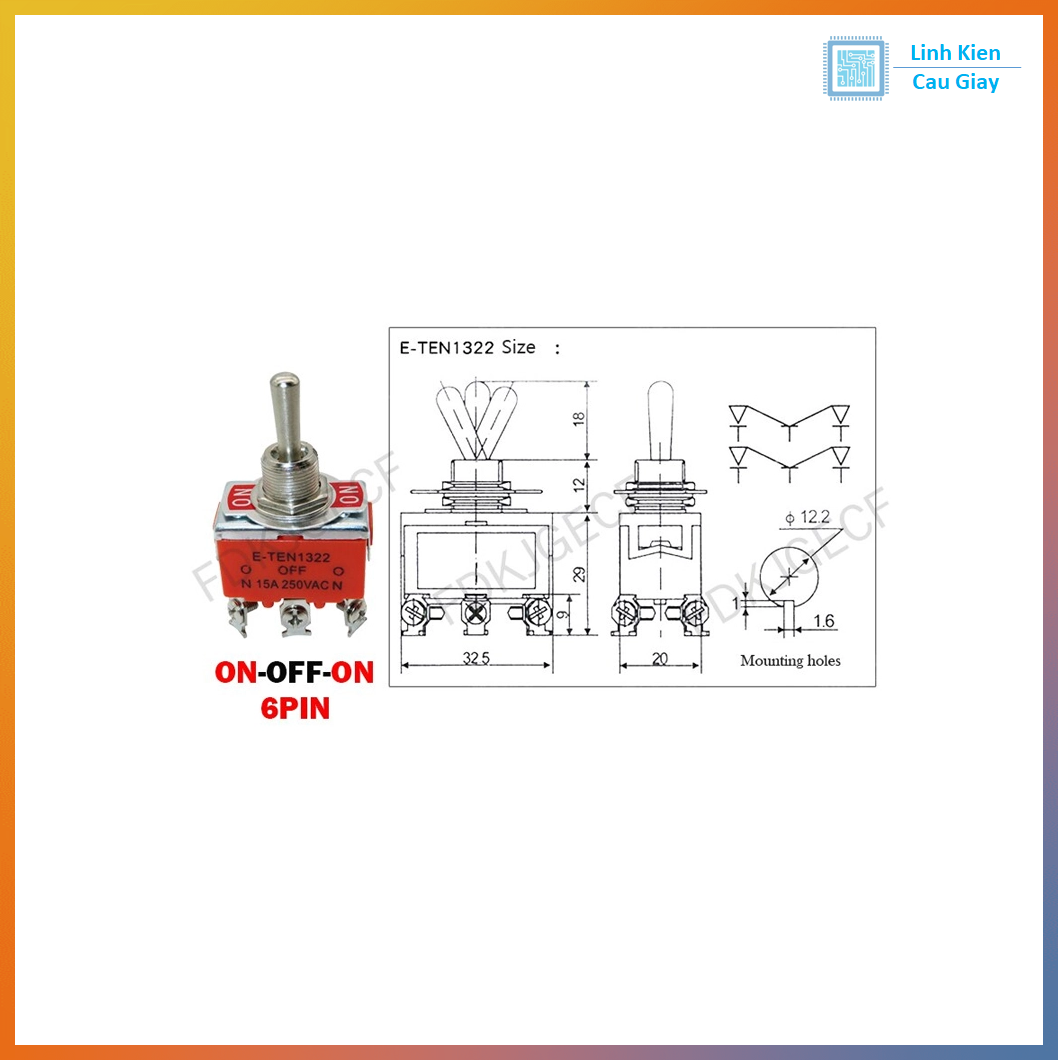

Sơ đồ chân

Mặt chân nhìn từ dưới đáy (ốc hướng lên):
   1     2     3       ← Cực A (2 là COM)
   4     5     6       ← Cực B (5 là COM)

Gạt lên (ON 1): 1—2  và  4—5  được nối
Vị trí giữa (OFF): 2 không nối 1/3  ; 5 không nối 4/6
Gạt xuống (ON 2): 2—3  và  5—6  được nối


Thông số kĩ thuật

• Kiểu: DPDT 3 vị trí (ON-OFF-ON), 6 chân vít

• Dòng/áp danh định: 15A 250VAC (tham khảo: 20A 125VAC)

• Điện trở tiếp điểm: ≤ 50 mΩ (điển hình)

• Cách điện: ≥ 100 MΩ @ 500VDC

• Chịu điện áp cách điện: 1500VAC/1 phút

• Tuổi thọ cơ: ≈ 50.000 lần gạt

• Lỗ lắp: Ø12 mm (ren trục M12), có ê-cu & long-đền

• Kích thước thân (xấp xỉ): 28×28×30 mm; cần gạt ~17 mm

• Nhiệt độ làm việc: -25…+85 °C

• Chất liệu: Thân bakelite/ABS màu cam, cần kim loại, chân ốc bắt dây

• Thương hiệu/Series: E-TEN 1322

Hướng dẫn sử dụng

1. Khoan lỗ Ø12 mm trên bảng điều khiển, đưa công tắc vào và siết ê-cu cố định.

2. Xác định COM của mỗi cực (chân 2 và chân 5).

3. Đấu dây:

   • Nếu đảo chiều motor DC: đưa nguồn ± vào 1 & 3, motor vào 2 (COM) của cực A; lặp lại tương tự với cực B (4 & 6 là ± đảo, 5 (COM) ra cực còn lại của motor).

   • Nếu chọn nguồn/đường: hai đường vào ở 1 & 3 (và 4 & 6), tải ra 2 & 5.

4. Kiểm tra không tải, gạt thử hai nấc ON để xác nhận chiều/đường mạch, sau đó mới cấp tải.

5. An toàn:

   • Không vượt dòng/áp danh định; tải cảm ứng lớn (motor/biến áp) nên qua relay/contactor.

   • Cắt điện trước khi đấu nối; bọc cách điện các đầu dây; tiếp địa vỏ tủ đúng quy chuẩn.

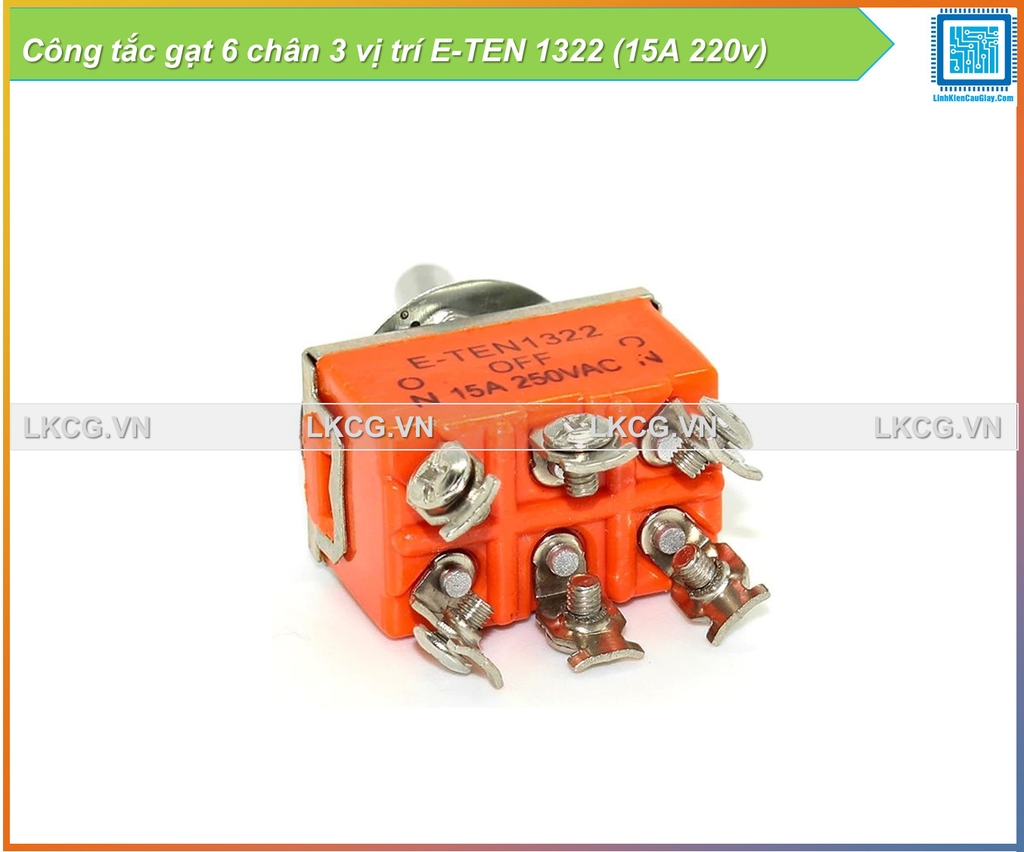

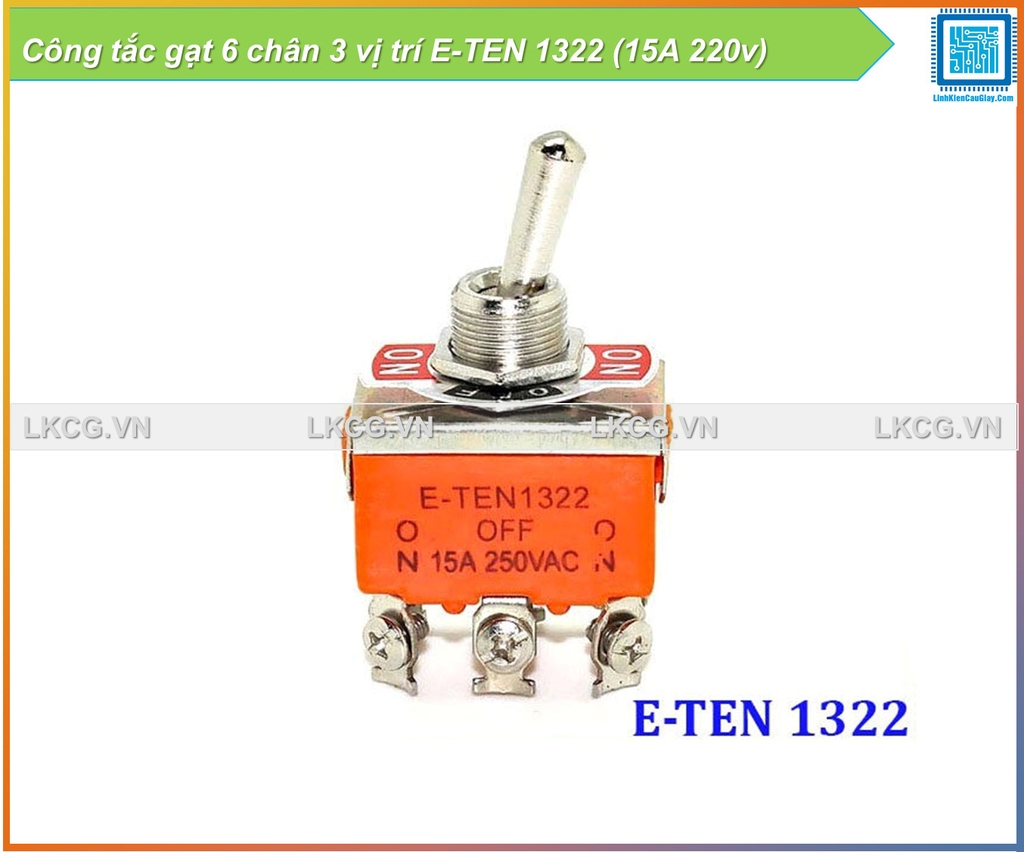

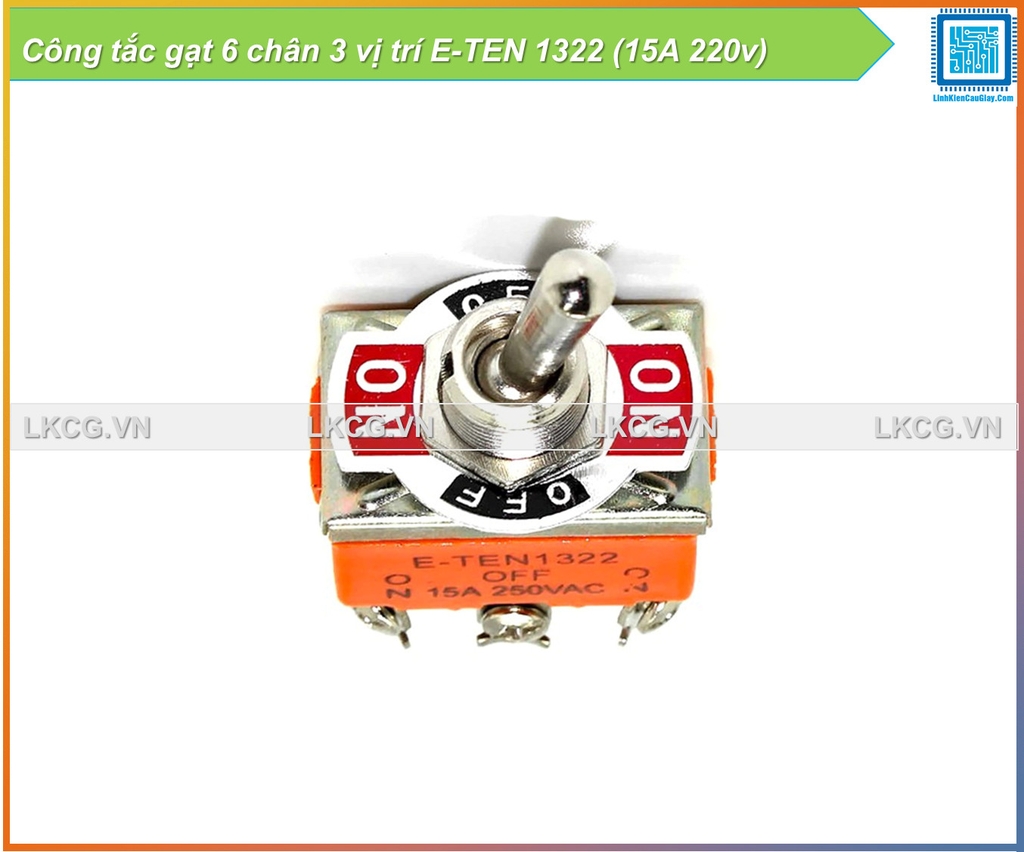

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
