Công tắc gạt SMD mini MSS22D18 2P2T 6 chân, tay gạt cao 2mm- 4mm

Mô tả sản phẩm

MSS22D18 mini slide switch SMD/SMT là công tắc gạt siêu nhỏ dạng dán (SMD) dùng để chuyển mạch 2P2T – 6 chân (tương đương DPDT), phù hợp cho các bo mạch nhỏ gọn như DVD, thiết bị cầm tay, module điện tử, mạch chọn chế độ, mạch đảo tín hiệu. Tay gạt cao 2mm giúp thao tác dễ hơn trên PCB. Sản phẩm đóng gói 1PCS, tiện cho sửa chữa, thay thế và làm dự án số lượng.

• Công tắc gạt mini dạng SMD/SMT hàn dán lên PCB.

• Cấu hình 2P2T (DPDT) với 6 chân, chuyển 2 đường tín hiệu cùng lúc.

• Tay gạt cao 2mm thao tác dễ, phù hợp bo mạch dày/ốp vỏ.

• Thích hợp thay thế cho các công tắc gạt mini trên thiết bị điện tử.

Ứng dụng

• Mạch chọn chế độ (Mode), ON/OFF, chọn đường tín hiệu

• Mạch đảo cực/đảo tín hiệu mức nhỏ (tùy thiết kế)

• Bo mạch DVD, đồ điện tử cầm tay, đồ chơi, thiết bị DIY, mạch test

• Module điện tử cần công tắc gạt nhỏ, gọn

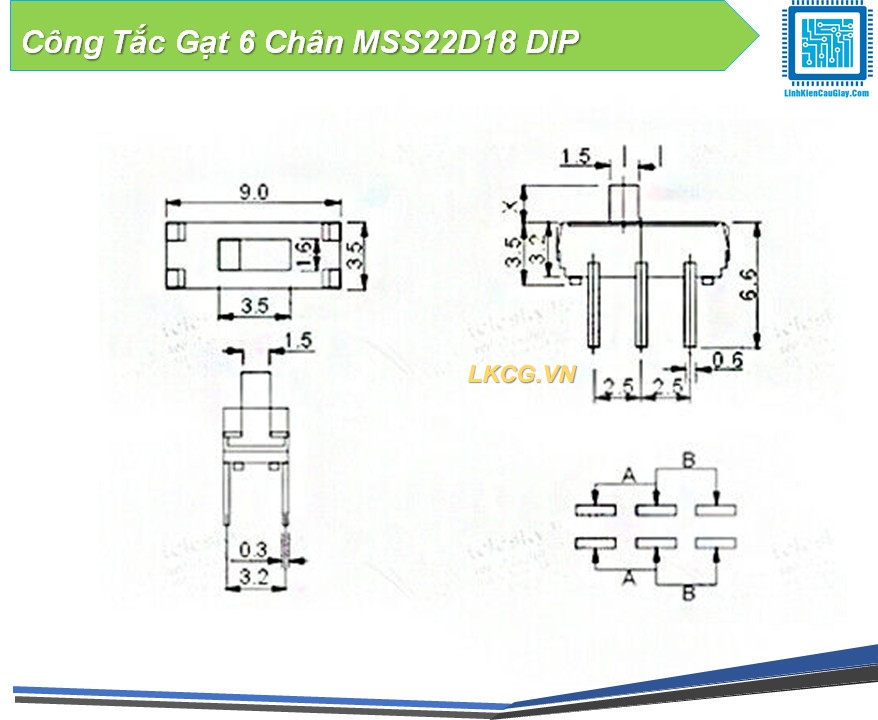

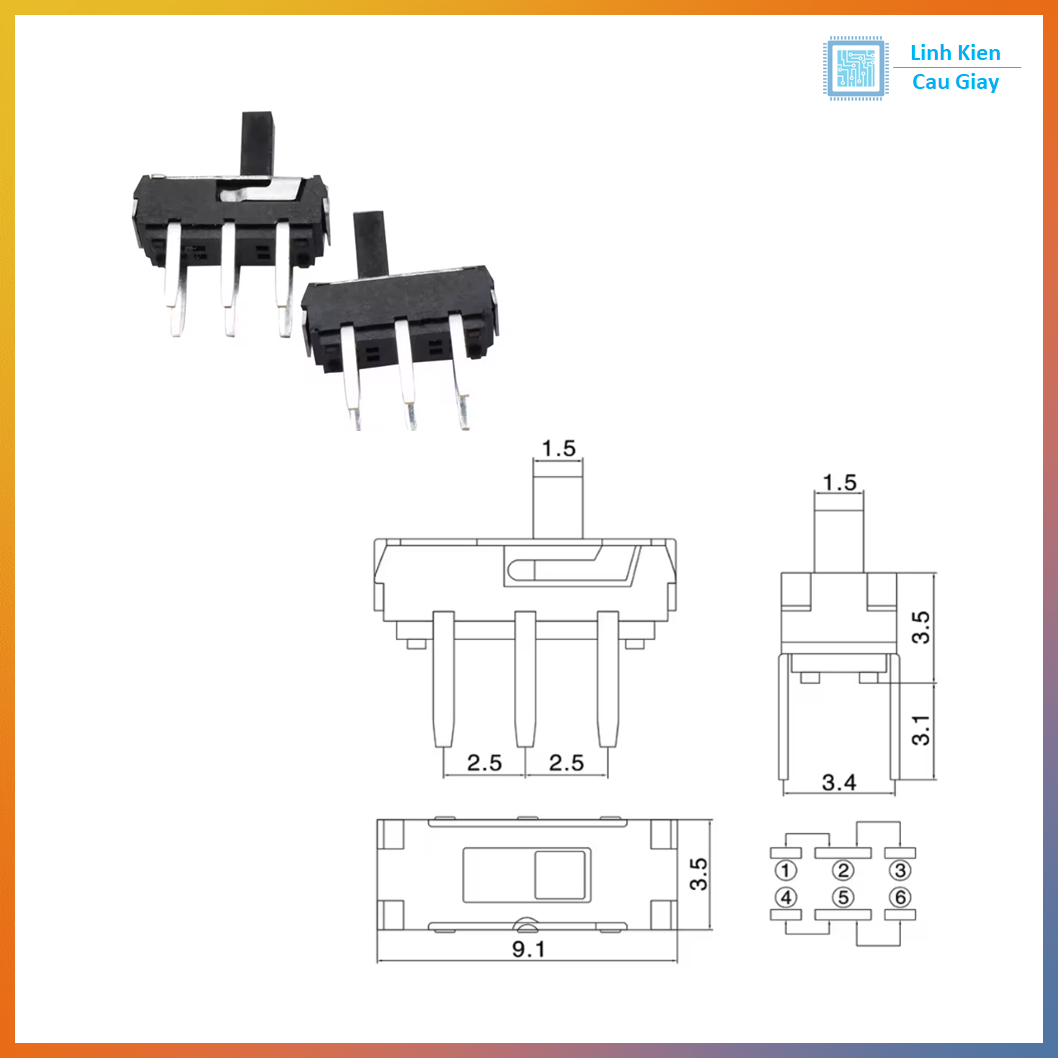

Sơ đồ chân

Có 2 hàng, mỗi hàng 3 chân:

• Chân giữa là COM (chân chung)

• Gạt sang 1 phía: COM nối với chân ngoài bên đó

• Gạt sang phía còn lại: COM nối với chân ngoài còn lại
  ➡️ Tổng cộng 2 kênh chuyển mạch độc lập (DPDT).

Thông số kĩ thuật

• Model: MSS22D18

• Loại: Mini Slide Switch

• Kiểu lắp: SMD/SMT (hàn dán)

• Cấu hình: 2P2T (DPDT)

• Số chân: 6 Pin

• Chiều cao tay gạt: 2mm

• Đóng gói: 1PCS (1 cái)

Hướng dẫn sử dụng

1. Xác định footprint PCB đúng chuẩn MSS22D18 (khoảng cách pad theo mẫu).

2. Hàn khò/hàn dán SMD: bôi kem hàn, đặt công tắc đúng chiều, khò đều nhiệt.

3. Dùng đồng hồ đo thông mạch: kiểm tra chân COM (giữa) nối sang 2 phía khi gạt.

4. Lắp lên vỏ/thiết bị: đảm bảo tay gạt không cấn vỏ, thao tác thuận.

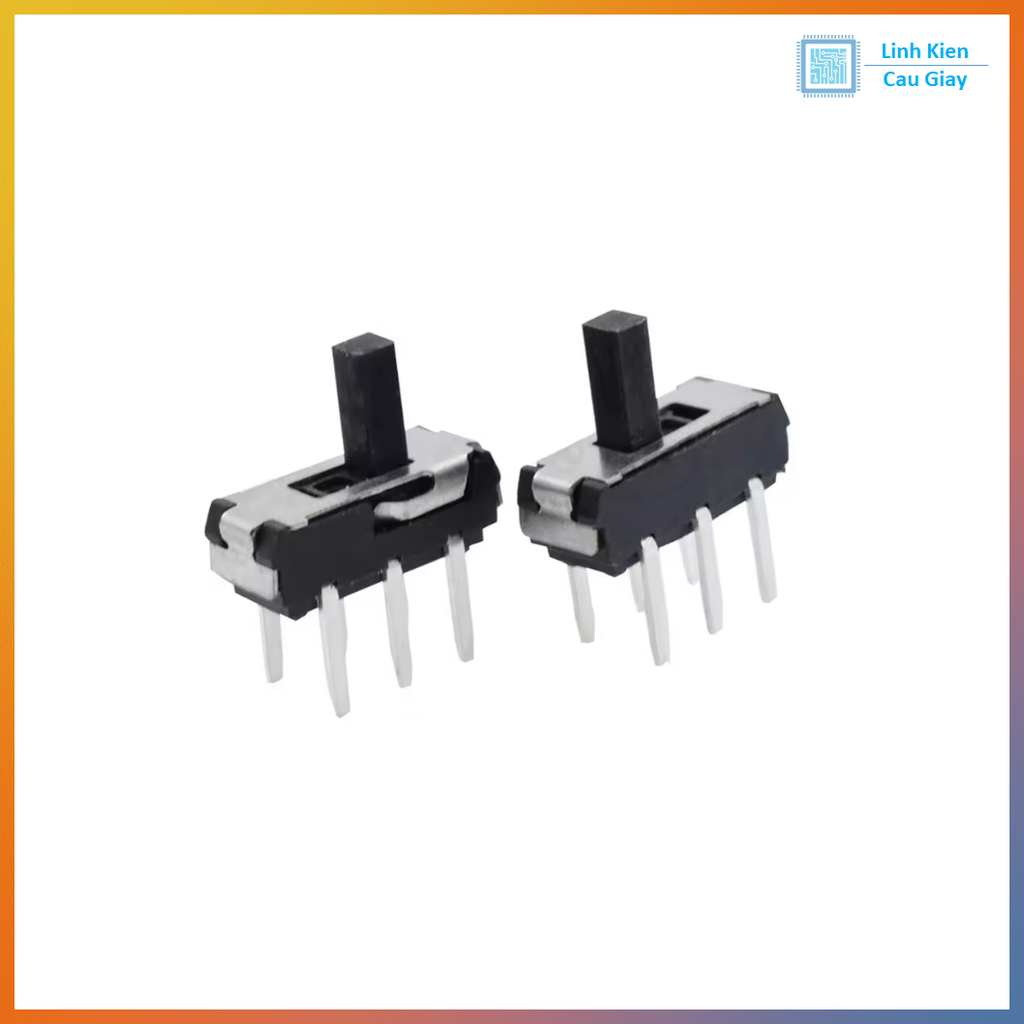

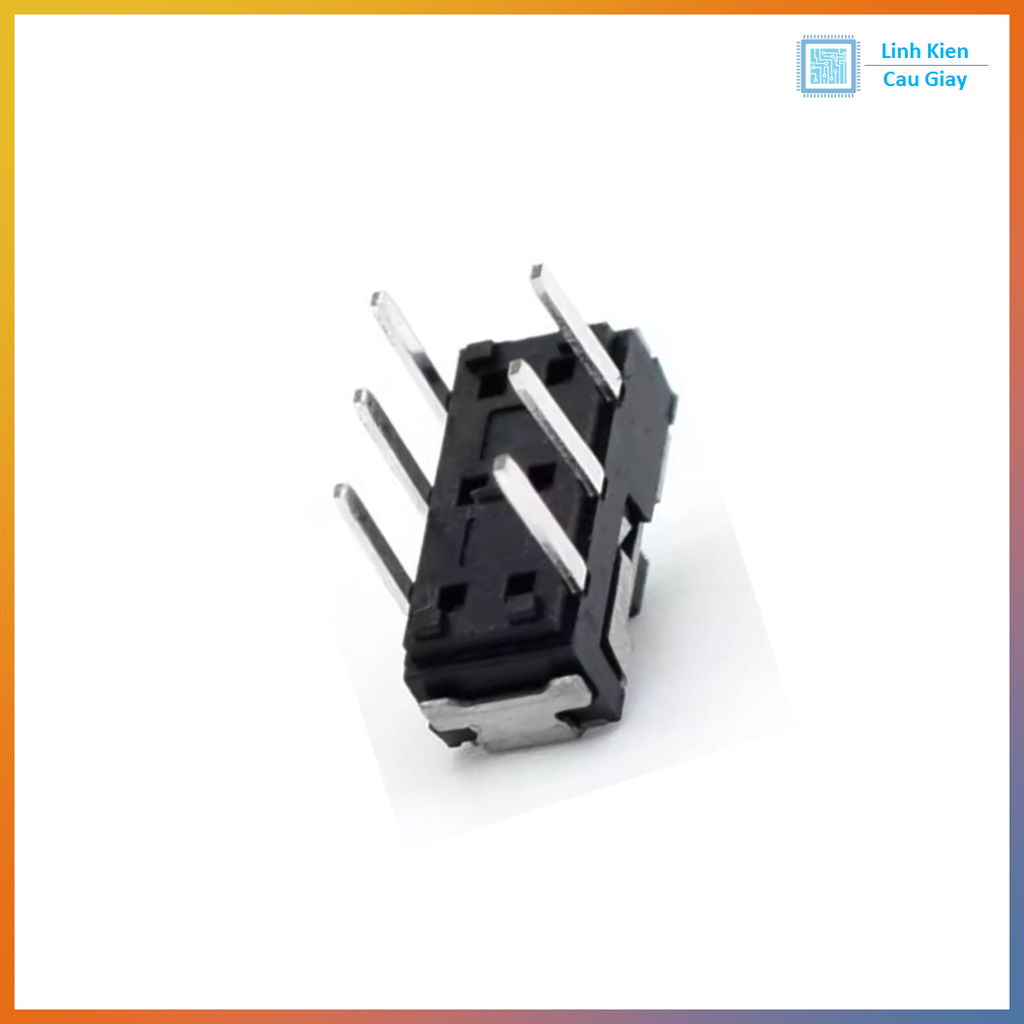

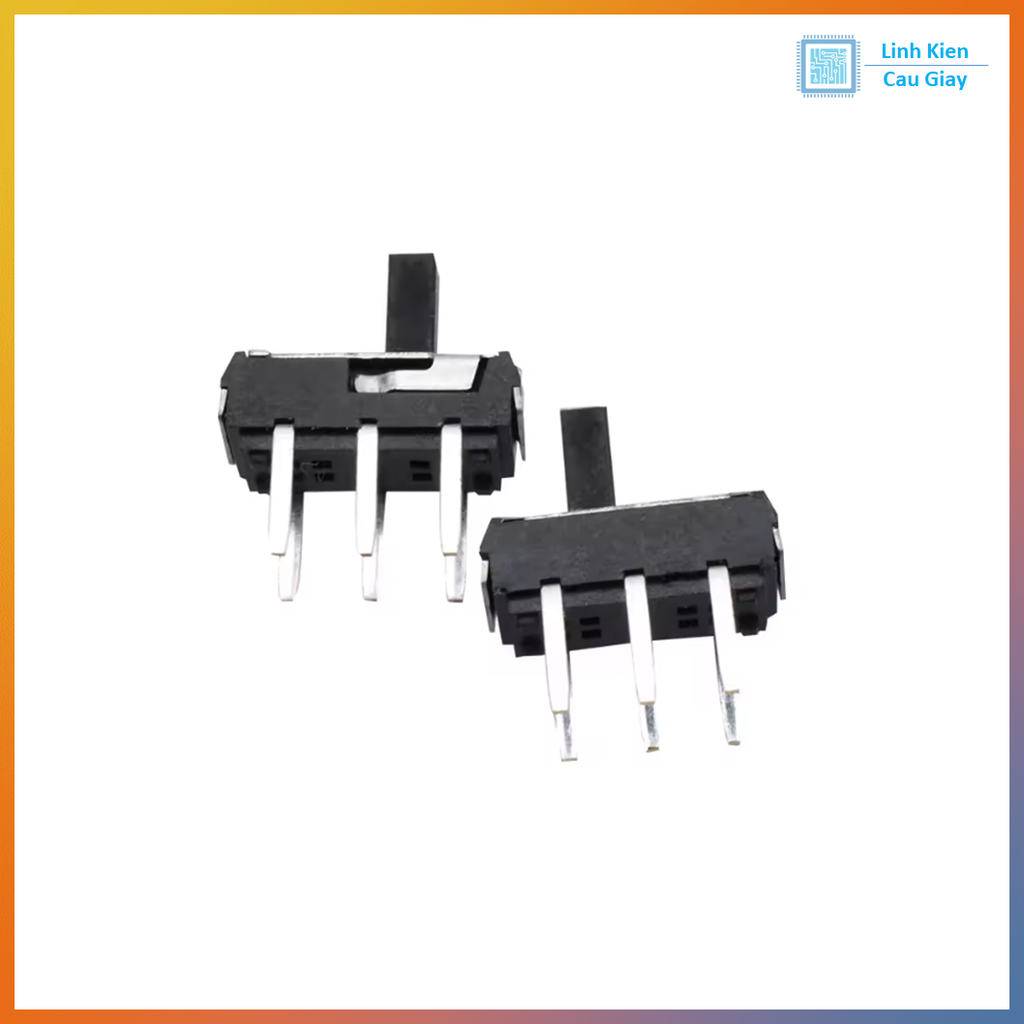

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
