Mô tả sản phẩm

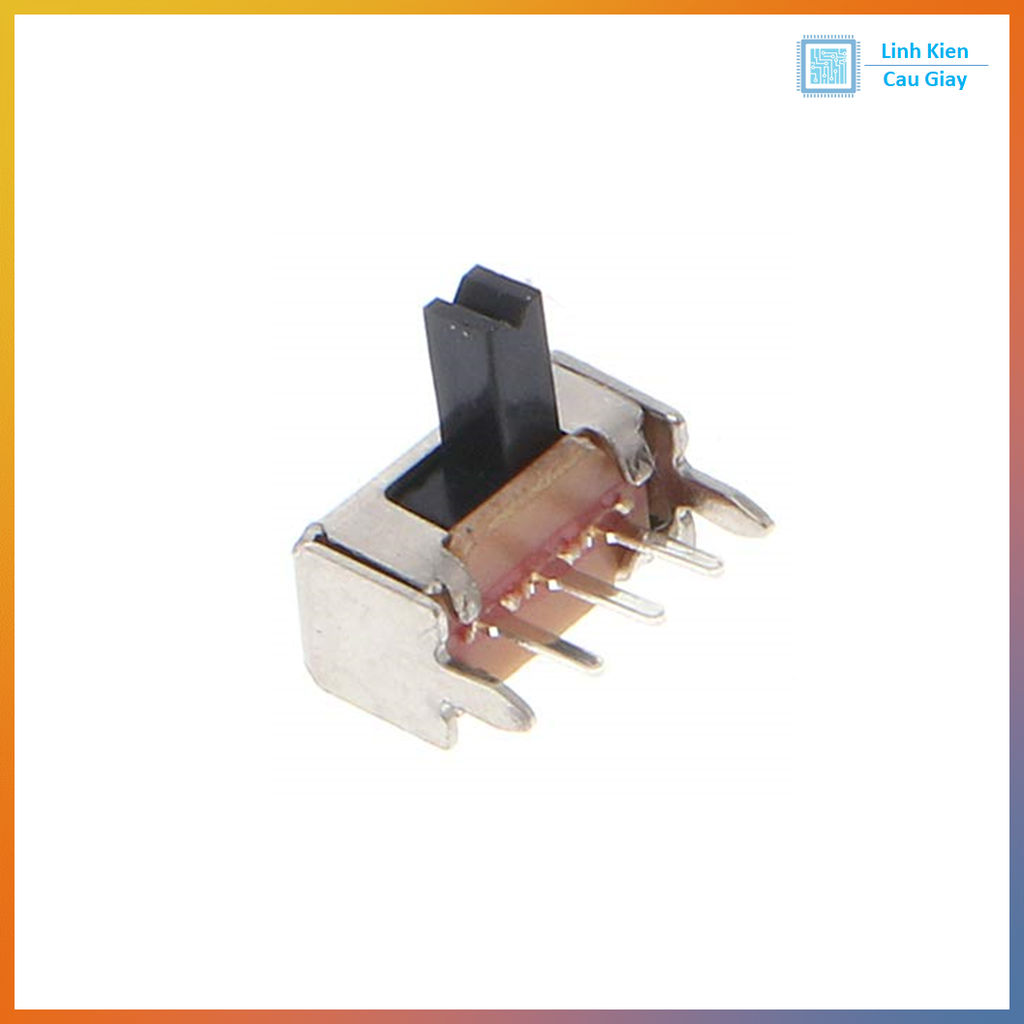

Công tắc gạt 3 chân SK12D07 (loại cong) là dạng công tắc trượt mini lắp đứng trên PCB, cần gạt hơi cong, thao tác dễ, phù hợp cho các mạch điều khiển, module, thiết bị cầm tay.
Thiết kế dạng 1P2T (SPDT – 1 cực, 2 ngả) với 3 chân: cho phép chọn 1 trong 2 trạng thái, dùng làm công tắc nguồn, công tắc chọn chế độ, chọn tín hiệu…
Thân kim loại + nhựa cách điện, chân cắm xuyên lỗ, phù hợp hàn trực tiếp lên PCB, kích thước nhỏ gọn, bố trí được trên các mạch có mật độ linh kiện cao.

Ứng dụng

• Làm công tắc ON/OFF, chọn chế độ trên bo mạch, module, mạch DIY.

• Dùng trên thiết bị cầm tay, điều khiển, đồ chơi điện tử, mạch LED, mạch cảm biến.

• Chuyển mạch chọn mức điện áp, chọn đường tín hiệu, bật/tắt tính năng.

• Phù hợp đồ án sinh viên, dự án STEM, mạch thử nghiệm Arduino, ESP, STM32…

Sơ đồ chân

Công tắc SK12D07 có 3 chân:

• Chân giữa: COM (chân chung).

• Hai chân ngoài: 2 ngả lựa chọn.
  Nguyên tắc hoạt động:

• Gạt về phía nào thì COM sẽ nối với chân phía đó.

• Có thể dùng:

  • COM + 1 chân ngoài làm công tắc ON/OFF đơn giản.

  • COM + 2 chân ngoài để chuyển đổi giữa 2 tín hiệu / 2 nguồn.

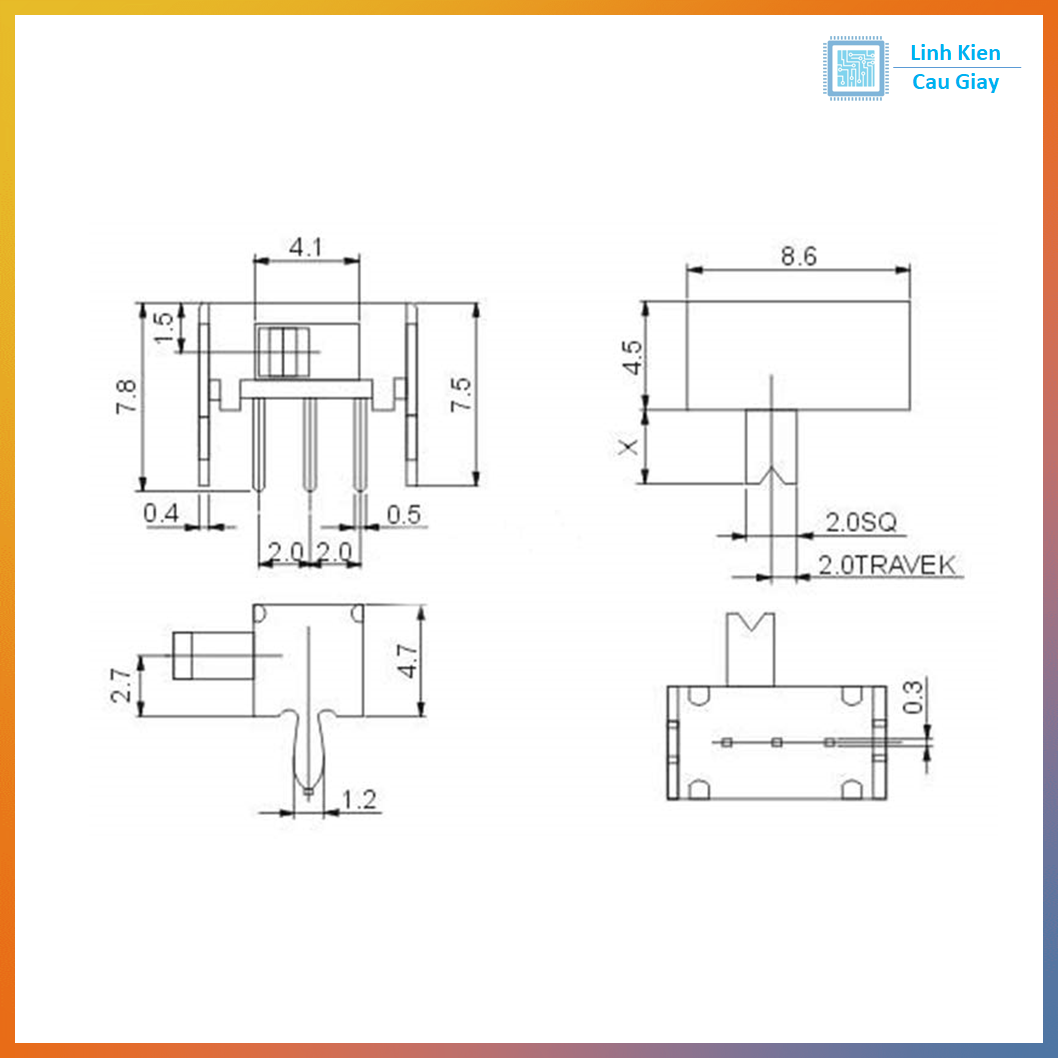

Thông số kĩ thuật

• Mã: SK12D07 / SK12D07-V

• Kiểu: công tắc gạt trượt đứng (vertical slide switch)

• Cấu trúc: 1P2T (SPDT), 3 chân cắm PCB

• Chiều cao cần gạt: khoảng 3mm (loại cong)

• Dòng/áp làm việc: dùng tốt cho tín hiệu điều khiển, tải nhỏ (mạch logic, mạch điều khiển)

• Lắp đặt: cắm xuyên lỗ PCB, hàn chân cố định chắc chắn.

Hướng dẫn sử dụng

• Đặt đúng footprint trên PCB, bố trí để cần gạt hở ra mép bo hoặc qua lỗ trên vỏ nhựa để dễ thao tác.

• Xác định COM và 2 chân ngả bằng datasheet hoặc đo thông mạch trước khi thiết kế mạch in.

• Dùng cho tín hiệu điều khiển, chọn chế độ; không nên dùng để đóng cắt tải công suất lớn.

• Khi hàn, dùng nhiệt độ vừa phải, tránh giữ mỏ hàn quá lâu làm chảy nhựa hoặc lỏng cơ cấu trượt

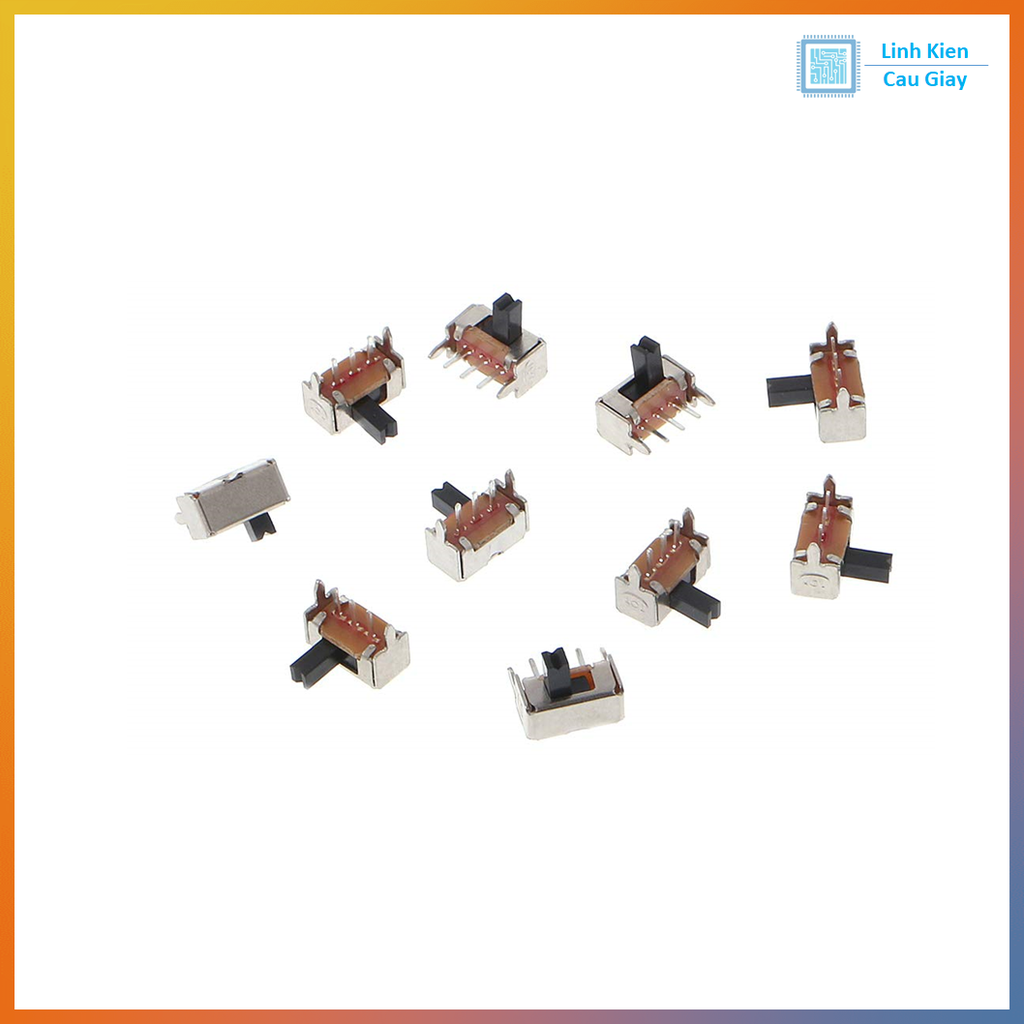

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
