Mô tả sản phẩm

Công tắc gạt 3 chân SS12F15 G4 là loại công tắc gạt mini dạng trượt, 3 chân, 2 vị trí ON/OFF, dùng nhiều trong mạch điện tử, module, thiết bị cầm tay.
Kích thước nhỏ gọn, cần gạt dài ~4mm, thao tác nhẹ, tiếp điểm ổn định, phù hợp lắp trên PCB, mặt panel nhỏ, mạch DIY.
Thân kim loại + nhựa cách điện, chân cắm xuyên lỗ dễ hàn, thích hợp cho cả sản xuất, sửa chữa và làm đồ án.

Ứng dụng

• Làm công tắc nguồn, công tắc chọn chế độ trên mạch DIY, kit, module.

• Dùng trên thiết bị cầm tay, đồ chơi điện tử, board thử nghiệm, mạch cảm biến.

• Chuyển mạch chọn mức điện áp, chọn tín hiệu, bật/tắt tính năng trên bo mạch.

• Phù hợp với dự án STEM, đồ án sinh viên, mạch thử nghiệm Arduino/ESP…

Sơ đồ chân

Công tắc có 3 chân (SPDT):

• Chân giữa: chân chung (COM).

• 2 chân ngoài: 2 vị trí lựa chọn (thường gọi là NO/NC theo từng trạng thái gạt).
  Cách dùng:

• Gạt sang bên nào thì COM nối với chân bên đó.

• Có thể dùng để: chọn 1 trong 2 nguồn, 1 trong 2 tín hiệu, hoặc làm ON/OFF đơn giản (chỉ dùng COM + 1 chân ngoài).

Thông số kĩ thuật

Thông số kĩ thuật (tham khảo)

• Loại: công tắc gạt mini 3 chân SS12F15 G4

• Số chân: 3 chân, 2 vị trí

• Kiểu tiếp điểm: SPDT (1 cực, 2 ngả)

• Cần gạt: dài khoảng 4mm

• Dòng/áp làm việc tham khảo: khoảng 0,3–1A / 12–50VDC (tùy ứng dụng, dùng tải nhỏ)

• Kiểu lắp: cắm PCB (THT), có tai bắt trên mặt PCB/nhựa.

Hướng dẫn sử dụng

• Xác định chân COM và 2 chân lựa chọn bằng ký hiệu trên mạch hoặc đo bằng đồng hồ.

• Hàn công tắc lên PCB, bố trí sao cho cần gạt dễ thao tác trên mặt vỏ.

• Dùng với vi điều khiển: một đầu nối VCC hoặc GND, đầu kia đưa vào chân input (kết hợp điện trở kéo lên/kéo xuống).

• Chỉ nên dùng cho tín hiệu điều khiển, dòng nhỏ, không dùng trực tiếp cho tải công suất lớn.

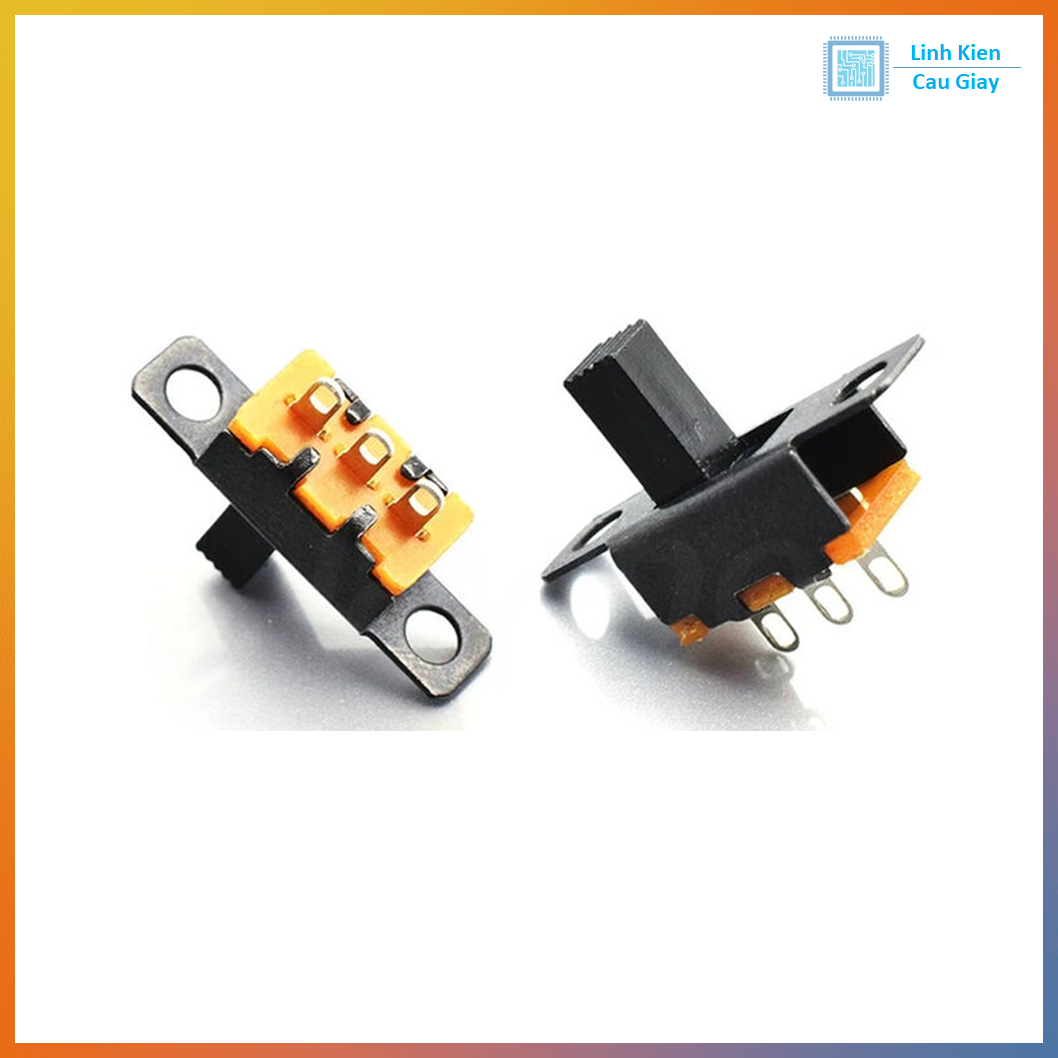

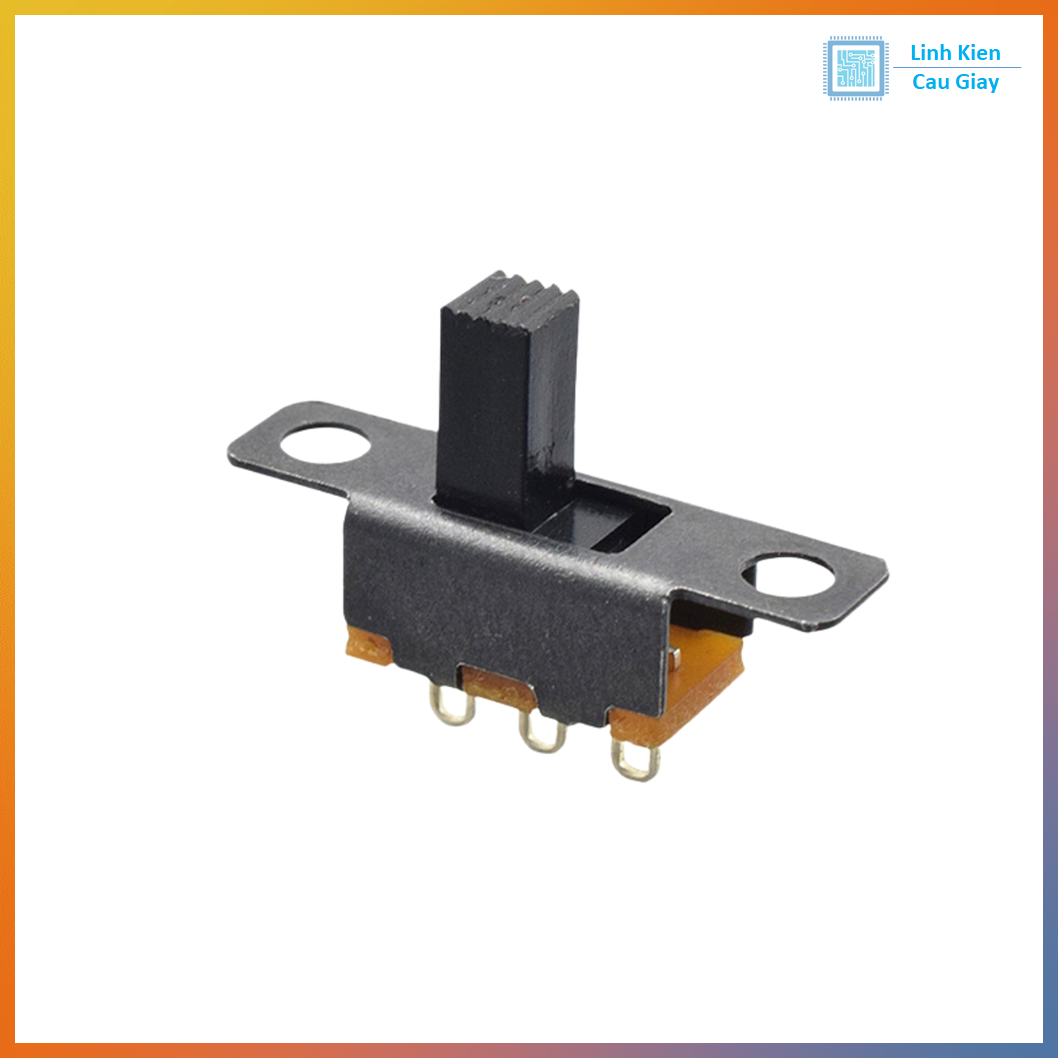

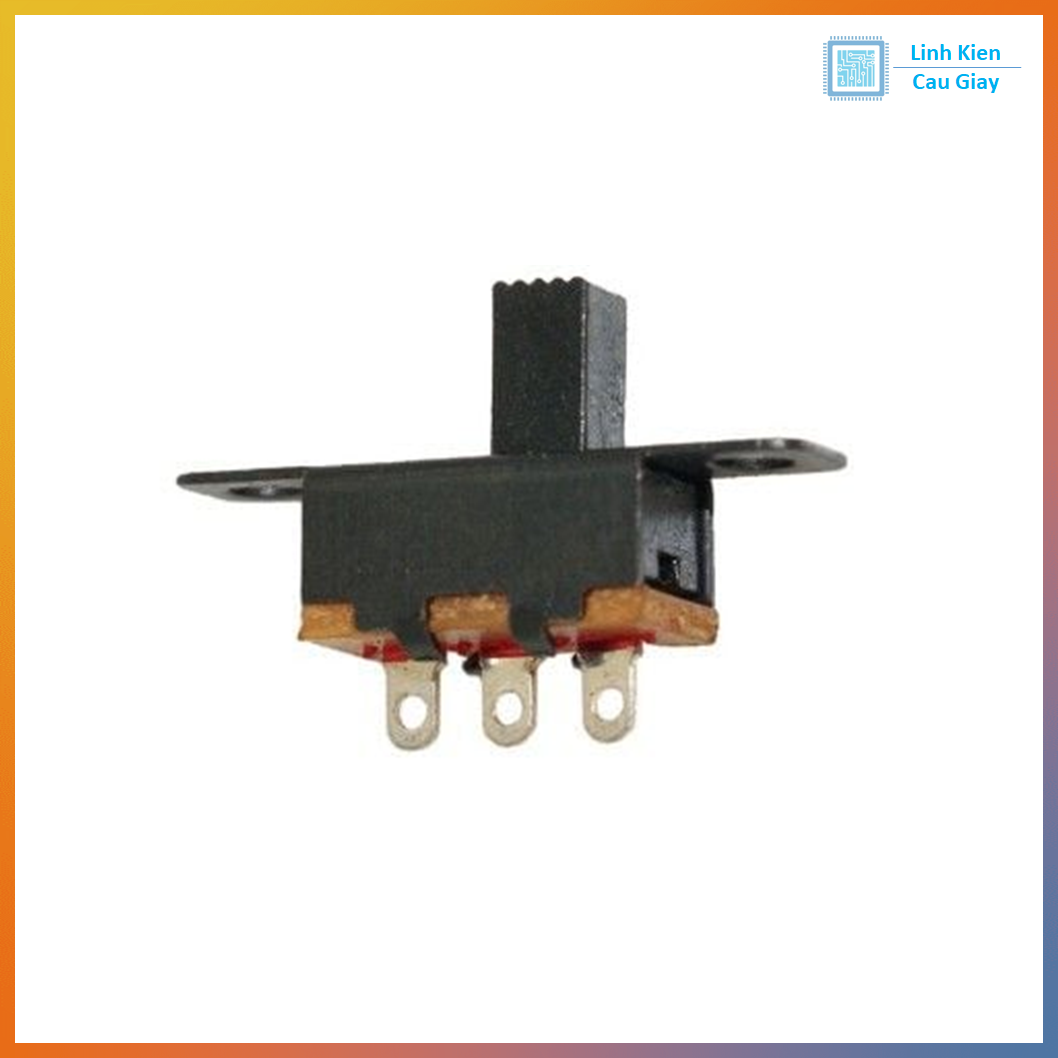

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
