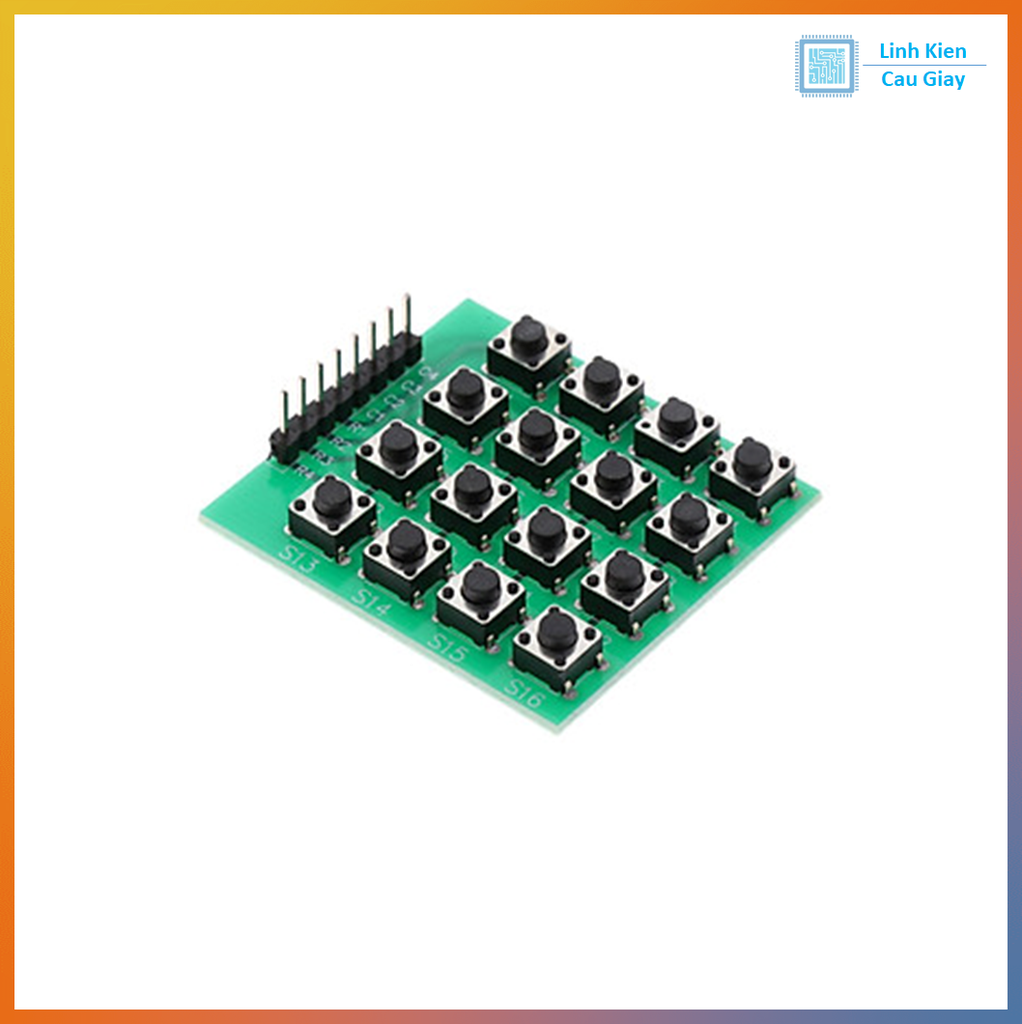

Keypad 4x4 DIP Phím Ma Trận
(Mã SP:CG000110)
Thương hiệu: Chưa cập nhật |
Đánh giá
:Giá
:
Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận
Keypad 4x4 DIP – Bàn phím ma trận 16 phím cho Arduino, ESP32, STM32
Mô tả sản phẩm
Keypad 4x4 DIP gồm 16 phím được sắp xếp trong ma trận 4 hàng x 4 cột, mỗi phím được xác định bằng giao điểm giữa một hàng và một cột.
Nguyên lý hoạt động: khi nhấn một phím, mạch sẽ nối tạm thời hàng và cột tương ứng, vi điều khiển sẽ quét để nhận diện phím được nhấn.
Sản phẩm nhỏ gọn, dễ kết nối, phù hợp cho các ứng dụng nhập liệu và bảo mật.
Ứng dụng
-
Hệ thống nhập mật khẩu (khóa cửa điện tử, két sắt).
-
Điều khiển menu trên LCD/OLED.
-
Nhập dữ liệu số trong các máy đo, bộ điều khiển.
-
Robot và thiết bị IoT cần giao diện nhập tay.

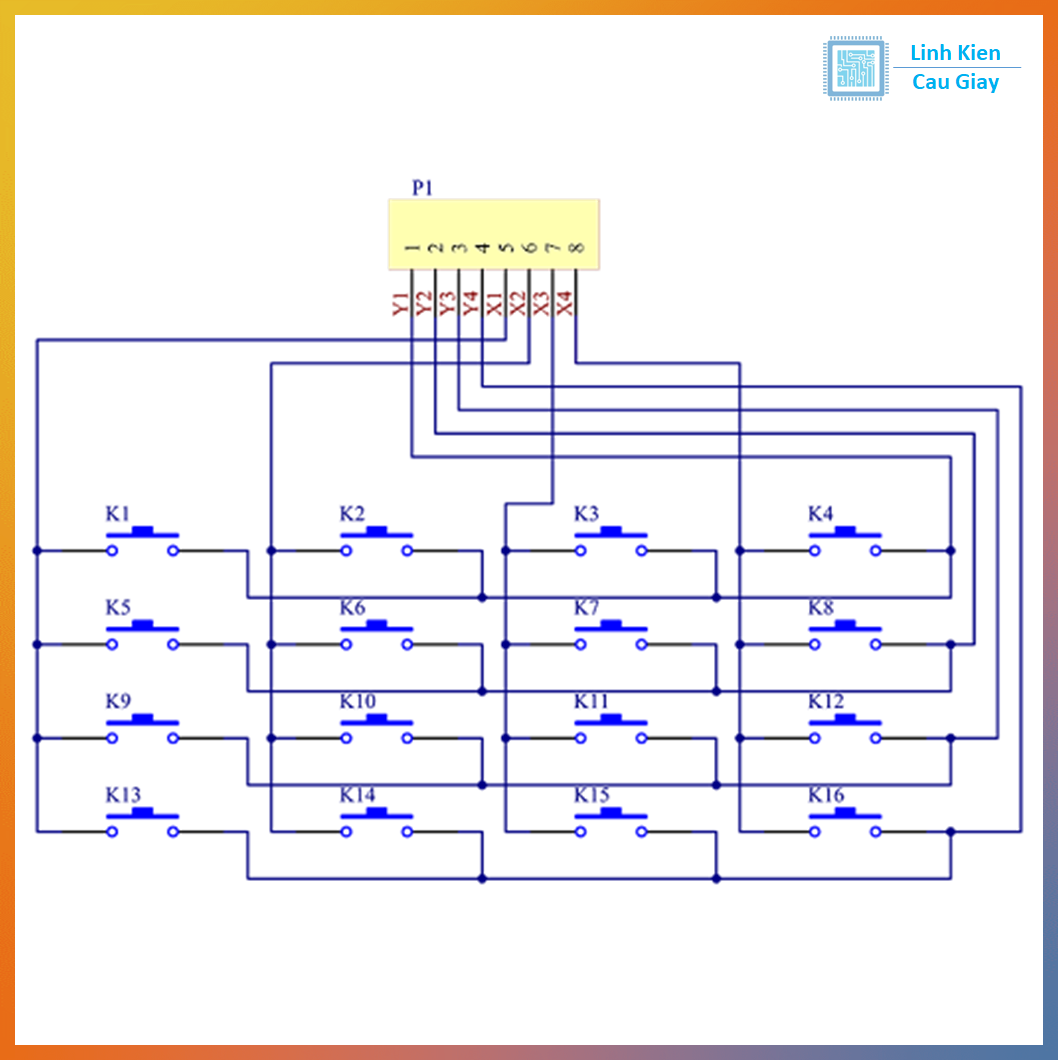

Sơ đồ chân
Thông số kĩ thuật
-
Loại: Keypad 4x4 DIP (16 phím nhấn).
-
Số phím: 16 (0–9, A–D, *, #).
-
Điện áp hoạt động: 3.3V – 5V.
-
Dạng phím: nhấn cơ học, độ bền cao.
-
Số chân kết nối: 8 chân (hàng/cột).
-
Kích thước: ~ 70mm x 64mm x 8mm.
Hướng dẫn sử dụng
-
Kết nối 8 chân R1–R4 và C1–C4 vào GPIO của Arduino/ESP32/STM32.
-
Sử dụng thư viện Keypad.h trên Arduino IDE để nhận phím bấm.
-
Viết code quét hàng/cột hoặc dùng thư viện để lấy ký tự tương ứng.
-
Kết hợp với LCD/OLED để làm menu, nhập mật khẩu, điều khiển thiết bị.

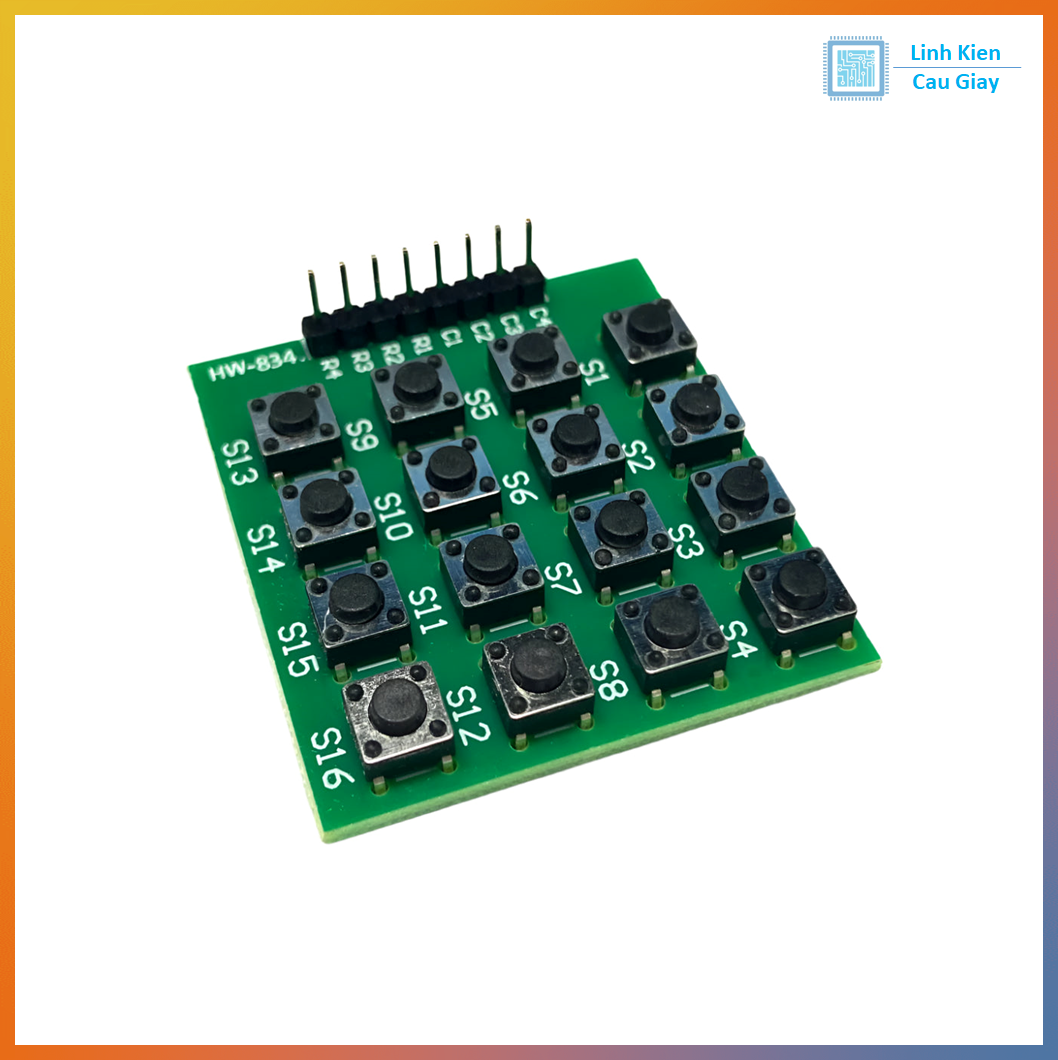

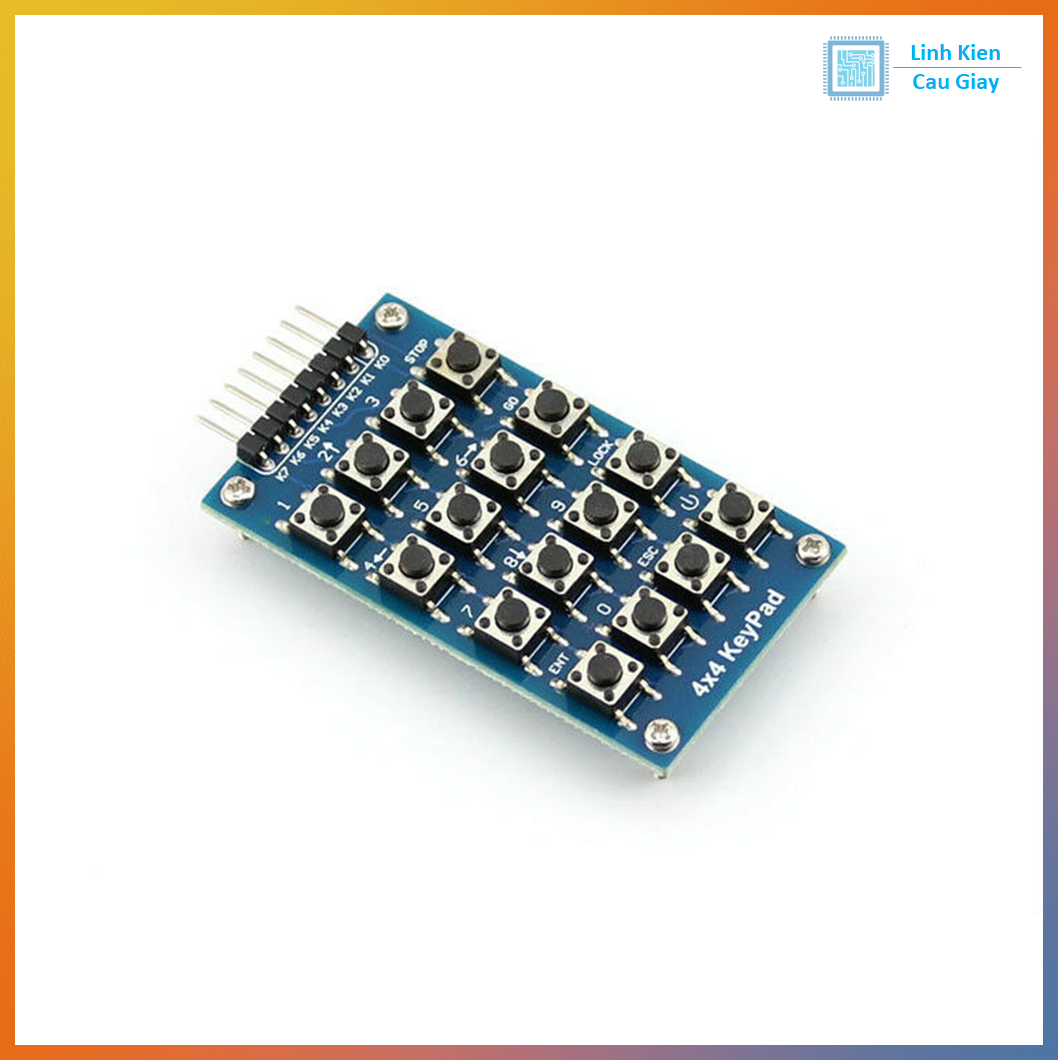

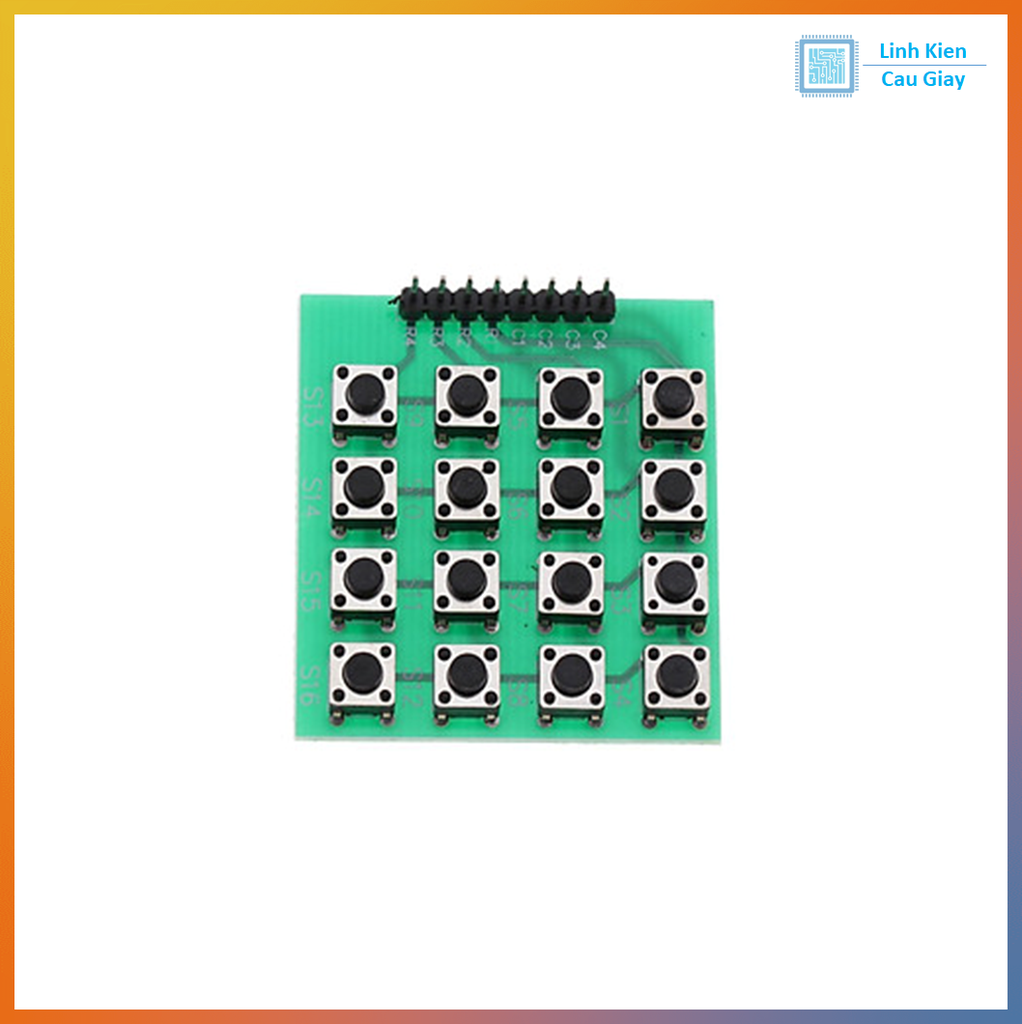

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
