Module cảm biến chạm điện dung 4 kênh TTP224 (4 nút cảm ứng)

Mô tả sản phẩm

Module cảm biến chạm điện dung 4 kênh TTP224 – thay thế nút nhấn cơ bằng nút cảm ứng chạm, xuất tín hiệu digital OUT1–OUT4, dùng tốt cho Arduino/ESP32/STM32. Chạm nhẹ là nhận, mặt pad lớn dễ thao tác, phù hợp làm bảng điều khiển, đèn cảm ứng, robot, đồ án STEM.

TTP224 là IC cảm ứng chạm điện dung phổ biến, module này tích hợp sẵn 4 vùng chạm (1–4) và xuất ra 4 chân tín hiệu OUT dạng digital nên đọc rất dễ như nút nhấn. Không bị mòn như nút cơ, thao tác êm, phù hợp lắp sau mica/nhựa mỏng để tạo panel cảm ứng.

Ứng dụng

Bảng điều khiển thiết bị: bật/tắt, tăng/giảm, chọn chế độ
Đèn cảm ứng chạm, công tắc cảm ứng DIY
Robot/đồ án STEM: nút lệnh, chọn menu
Thiết bị IoT (ESP32) làm phím điều khiển cảm ứng
Thay nút nhấn cơ trong mô hình học tập, đồ chơi điện tử

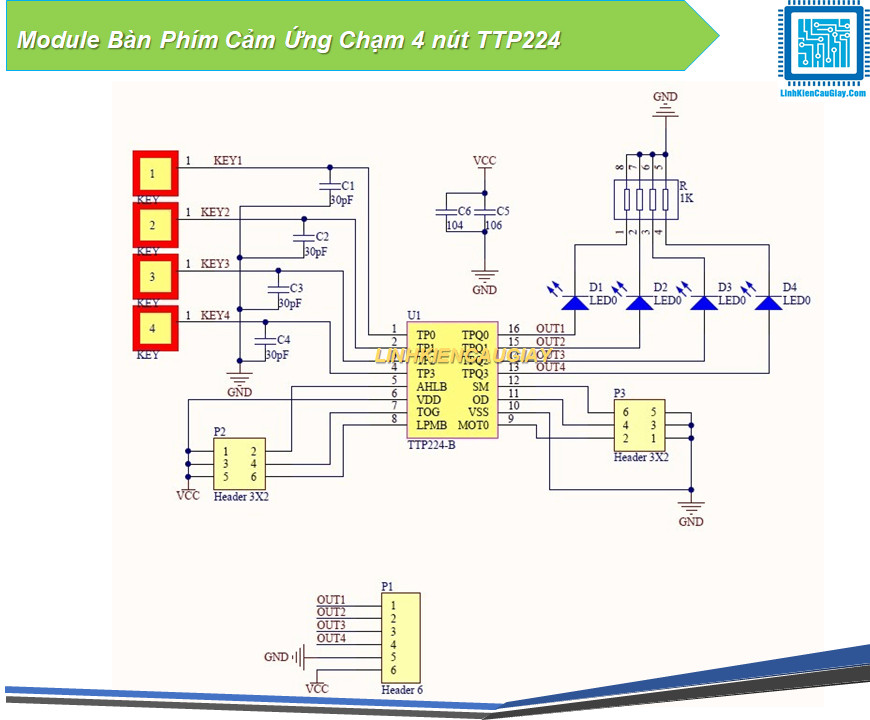

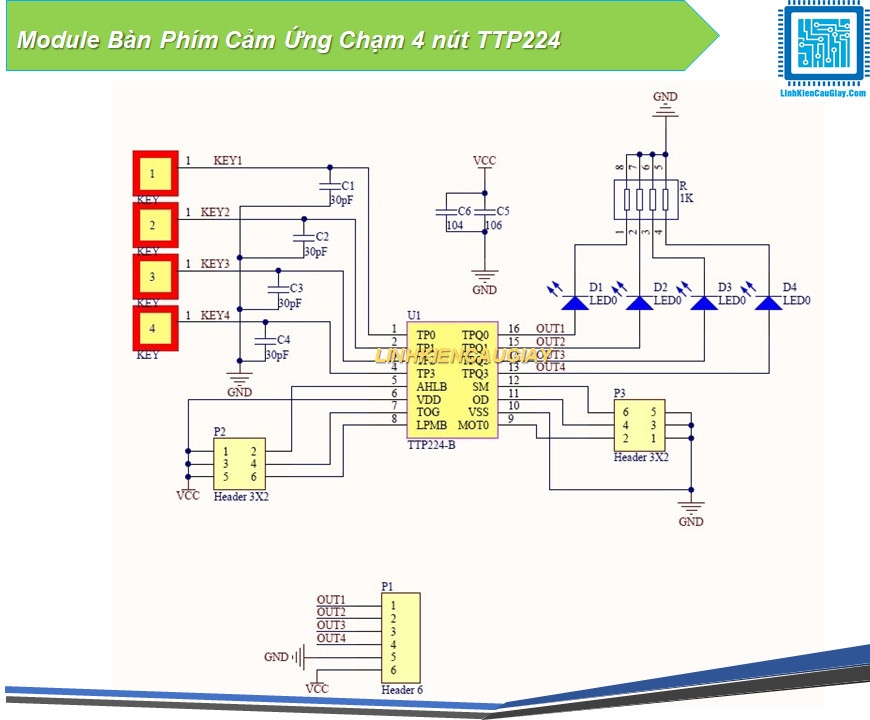

Sơ đồ chân

CC: nguồn cấp (thường 2.0–5.5V, thực tế hay dùng 3.3V hoặc 5V)
GND: mass
OUT1, OUT2, OUT3, OUT4: ngõ ra digital tương ứng pad cảm ứng 1–4

Gợi ý đọc tín hiệu: OUT sẽ đổi mức khi chạm (tùy cấu hình chế độ trên board/IC).

Thông số kĩ thuật

IC: TTP224
Số kênh: 4 kênh cảm ứng
Ngõ ra: Digital OUT1–OUT4
Điện áp hoạt động: thường dùng 3.3V / 5V
Độ nhạy: chạm nhẹ nhận, có thể nhận qua lớp nhựa/mica mỏng (tùy độ dày)
Kích thước: nhỏ gọn, có lỗ bắt vít, pad lớn dễ thao tác

Hướng dẫn sử dụng

Đấu nối:
VCC → 3.3V/5V của Arduino/ESP32
GND → GND
OUT1–OUT4 → các chân digital input

Code đọc như nút nhấn:
Dùng pinMode(OUTx, INPUT) hoặc INPUT_PULLUP tùy cách module xuất mức (thường không cần pullup nếu module đã có).
Khi test, mở Serial Monitor để xem mức 0/1 khi chạm từng pad.

Mẹo ổn định:
Nếu bị nhạy quá/nhảy sai: tránh đặt gần nguồn nhiễu mạnh, dây tín hiệu quá dài, hoặc chạm tay khi board chưa cố định GND tốt.
Muốn làm panel đẹp: dán module sau mica, khoét vị trí “1–4” hoặc in icon lên mặt trước.

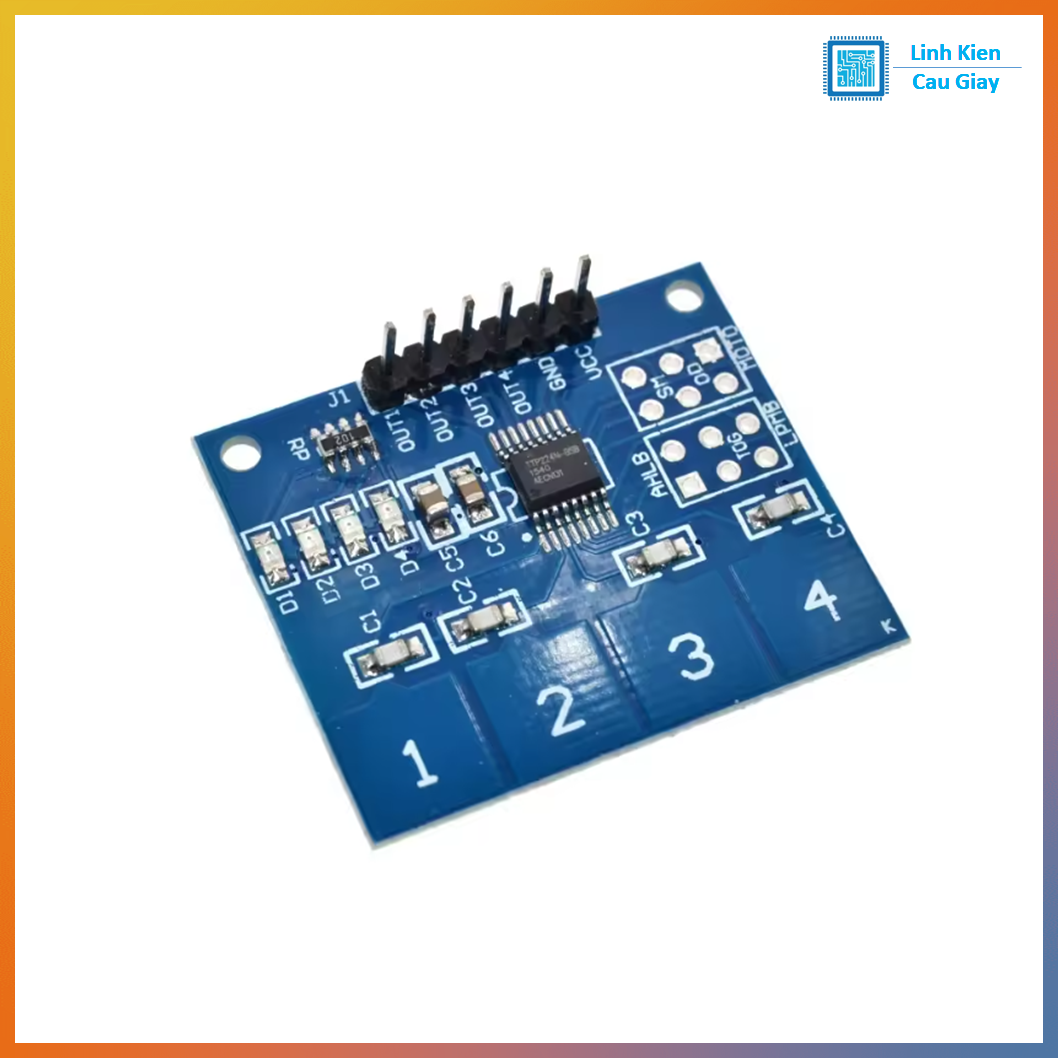

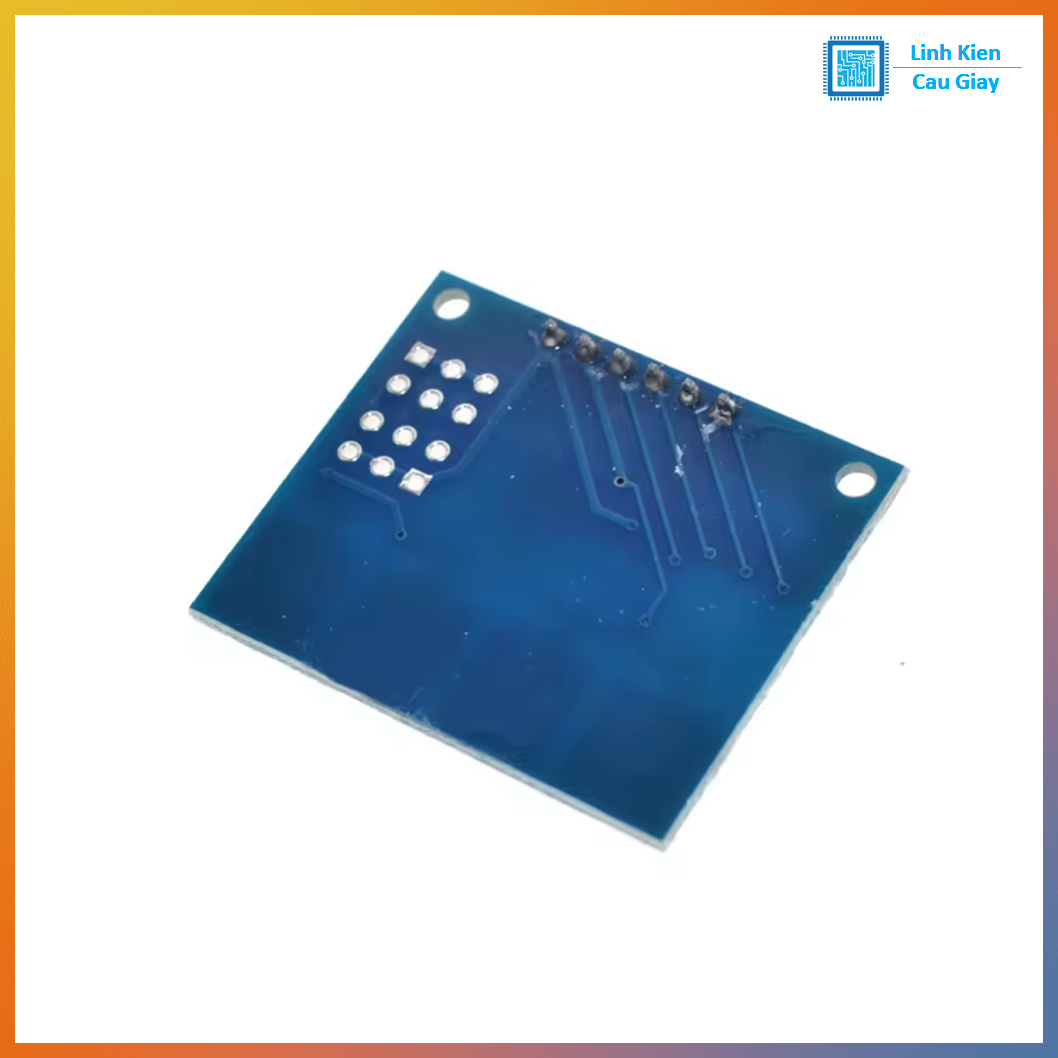

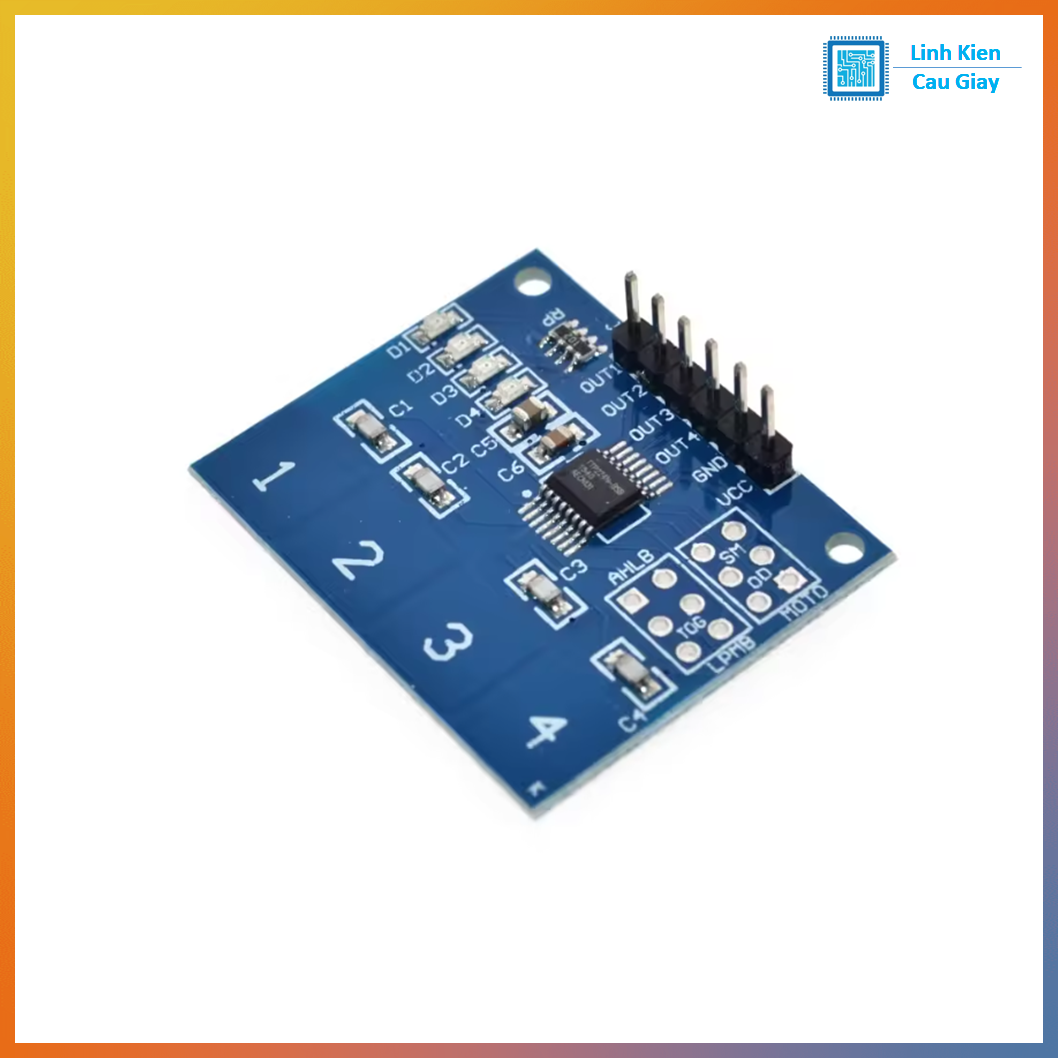

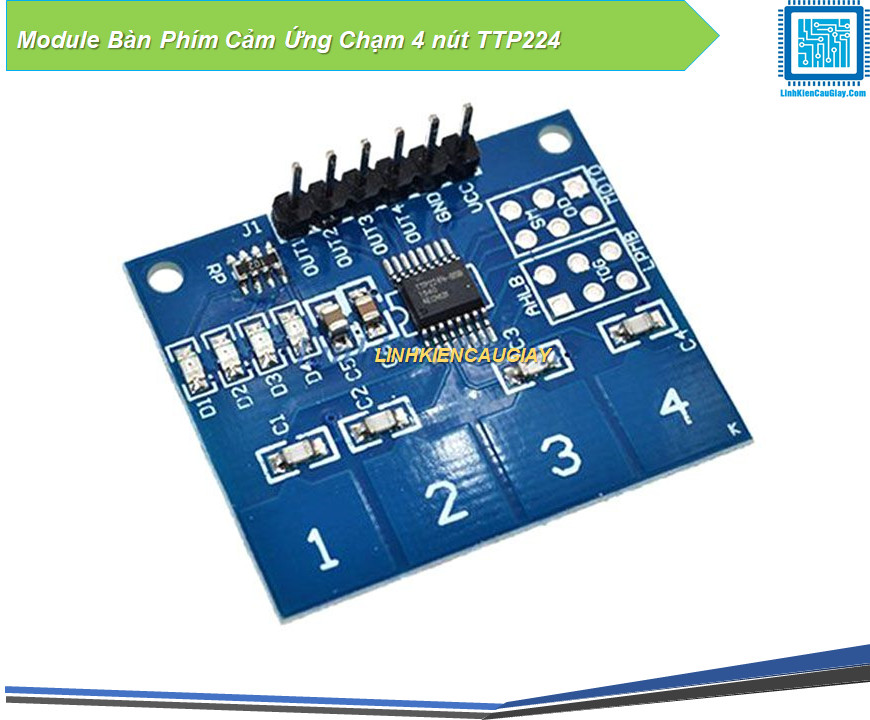

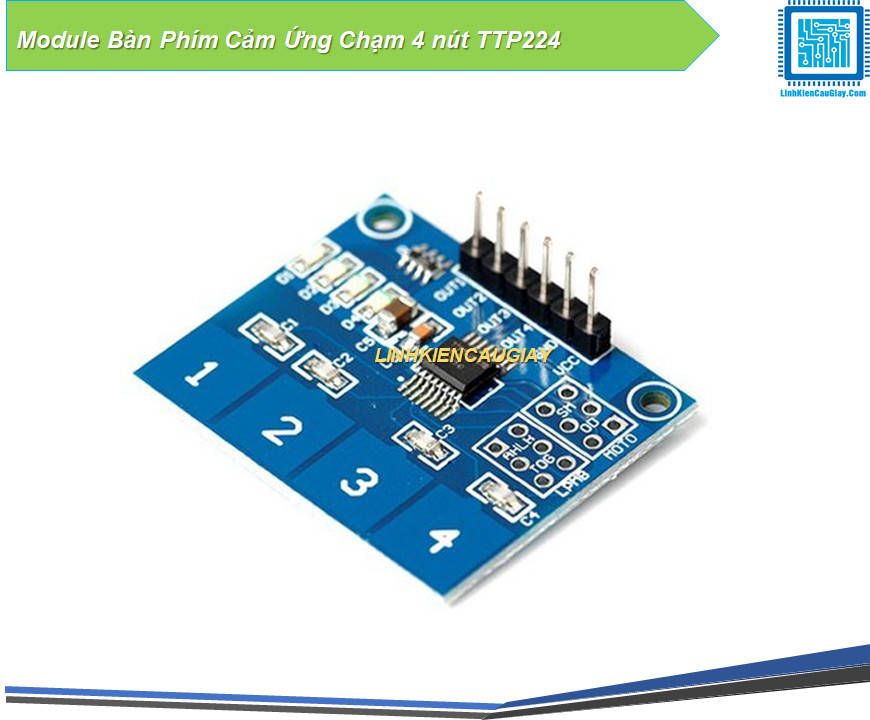

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
