Mô tả sản phẩm

Module Bàn Phím Cảm Ứng 8 Nút TTP226 là giải pháp thay thế lý tưởng cho các phím bấm cơ học truyền thống, sử dụng công nghệ cảm ứng điện dung với độ nhạy cao. Module tích hợp IC TTP226, hỗ trợ 8 kênh cảm ứng, có thể điều chỉnh chế độ đầu ra (AHLB, MOT0, TOG) và mức logic (cao/thấp). Với thiết kế nhỏ gọn, tương thích Arduino, module này phù hợp cho các dự án DIY, nhà thông minh, hoặc các ứng dụng điều khiển cảm ứng chuyên nghiệp. LED hiển thị trạng thái chạm, giúp dễ dàng kiểm tra thao tác.

Đặc điểm nổi bật:

• 8 kênh cảm ứng điện dung với độ nhạy cao.

• Tích hợp LED báo hiệu khi chạm.

• Hỗ trợ điều chỉnh chế độ đầu ra qua jumper.

• Điện áp hoạt động thấp (2.4-5.5V), tiêu thụ dòng <10µA ở trạng thái nghỉ.

• Giá thành hợp lý, dễ tích hợp với vi điều khiển.

Ứng dụng

• Nhà thông minh: Điều khiển đèn, công tắc ẩn, thiết bị IoT qua cảm ứng.

• Dự án DIY: Tích hợp vào các dự án Arduino, Raspberry Pi để tạo giao diện điều khiển cảm ứng.

• Công tắc cảm ứng: Thay thế phím bấm cơ học trong thiết bị điện tử, giải quyết vấn đề dội phím.

• Hệ thống an ninh: Sử dụng làm bàn phím nhập mã hoặc điều khiển cảm ứng.

• Học tập và thực hành: Dùng trong các bài học về cảm biến và vi điều khiển.

Sơ đồ chân

Module TTP226 có các chân kết nối chính:

• VCC: Nguồn dương (2.4-5.5V DC).

• GND: Nguồn âm (đất).

• OUT1 - OUT8: 8 chân đầu ra tín hiệu (mức logic 0 hoặc 1 TTL, tương ứng 0V hoặc 5V).

• Jumper pins:

  • AHLB: Chọn mức logic đầu ra (cao/thấp).

  • MOT0: Chọn chế độ đầu ra (momentary/toggle).

  • TOG: Bật/tắt chế độ toggle.

Lưu ý: Khi chạm vào vùng cảm ứng, chân OUT tương ứng xuất tín hiệu và LED sáng. Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp để cấu hình jumper chính xác.

Thông số kĩ thuật

• Chip: TTP226.

• Điện áp hoạt động: 2.4-5.5V DC.

• Dòng tiêu thụ (nghỉ): <10µA.

• Dòng tiêu thụ (hoạt động): ~100µA (tối đa 160µA tại 3V).

• Số kênh cảm ứng: 8 kênh.

• Chế độ đầu ra: AHLB (Active High/Low), MOT0 (Momentary), TOG (Toggle).

• Độ nhạy: Nhận biết điện dung từ tay qua lớp phi kim (kính, nhựa) dày đến 5mm.

• Kích thước: ~47.5 x 46mm.

• Trọng lượng: ~15g.

• Bảo vệ: Chống dòng ngược.

Hướng dẫn sử dụng

1. Chuẩn bị:

   • Nguồn điện 2.4-5.5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

   • Vi điều khiển (nếu cần điều khiển, ví dụ: Arduino).

   • Dây nối hoặc breadboard.

2. Kết nối:

   • Kết nối VCC và GND vào nguồn 2.4-5.5V (chú ý không đảo cực).

   • Kết nối các chân OUT1-OUT8 đến các chân digital của vi điều khiển (nếu cần đọc tín hiệu).

   • Cấu hình jumper (AHLB, MOT0, TOG) theo nhu cầu:

     • AHLB: Chọn đầu ra mức cao (HIGH) hoặc thấp (LOW).

     • MOT0: Chọn chế độ momentary (tín hiệu chỉ xuất khi chạm) hoặc toggle (bật/tắt xen kẽ).

3. Kiểm tra và sử dụng:

   • Bật nguồn, chạm vào vùng cảm ứng, quan sát LED sáng và tín hiệu tại chân OUT tương ứng.

   • Nếu dùng Arduino, viết code để đọc trạng thái các chân OUT (ví dụ: digitalRead).

   • Đảm bảo module đặt ở nơi khô ráo, tránh tiếp xúc với kim loại hoặc chất lỏng.

• Không cấp nguồn vượt quá 5.5V để tránh hỏng module.

• Đảm bảo bề mặt cảm ứng sạch, không bị che chắn để đạt độ nhạy tối ưu.

• Cấu hình jumper đúng cách để phù hợp với ứng dụng (momentary hoặc toggle).

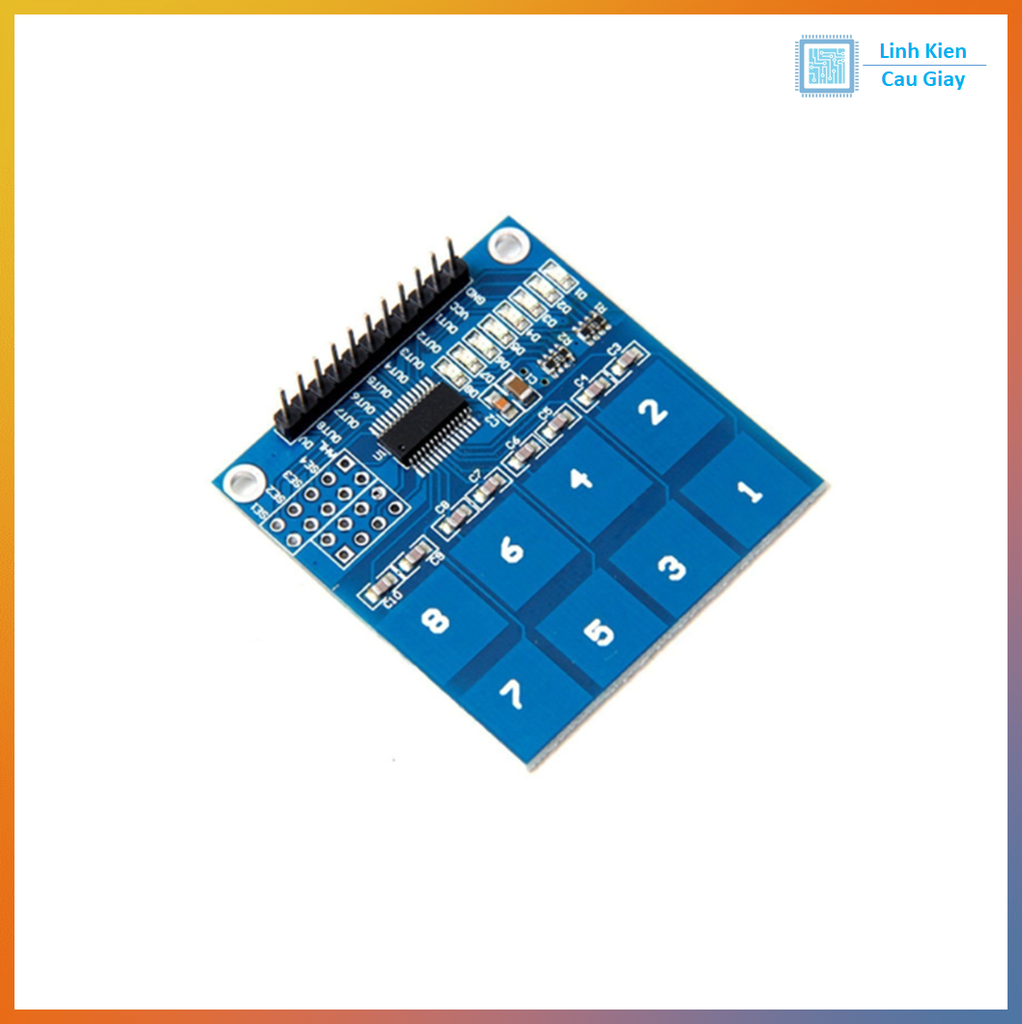

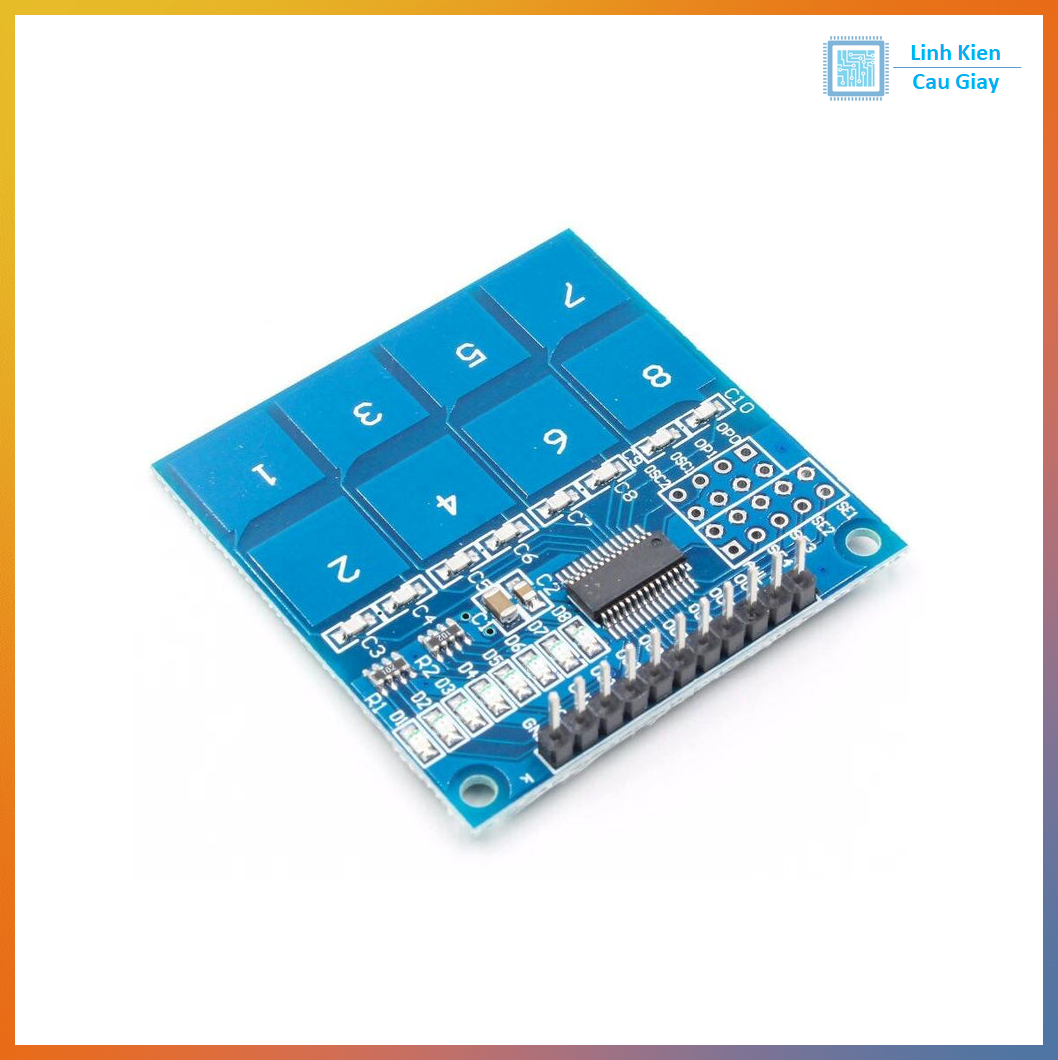

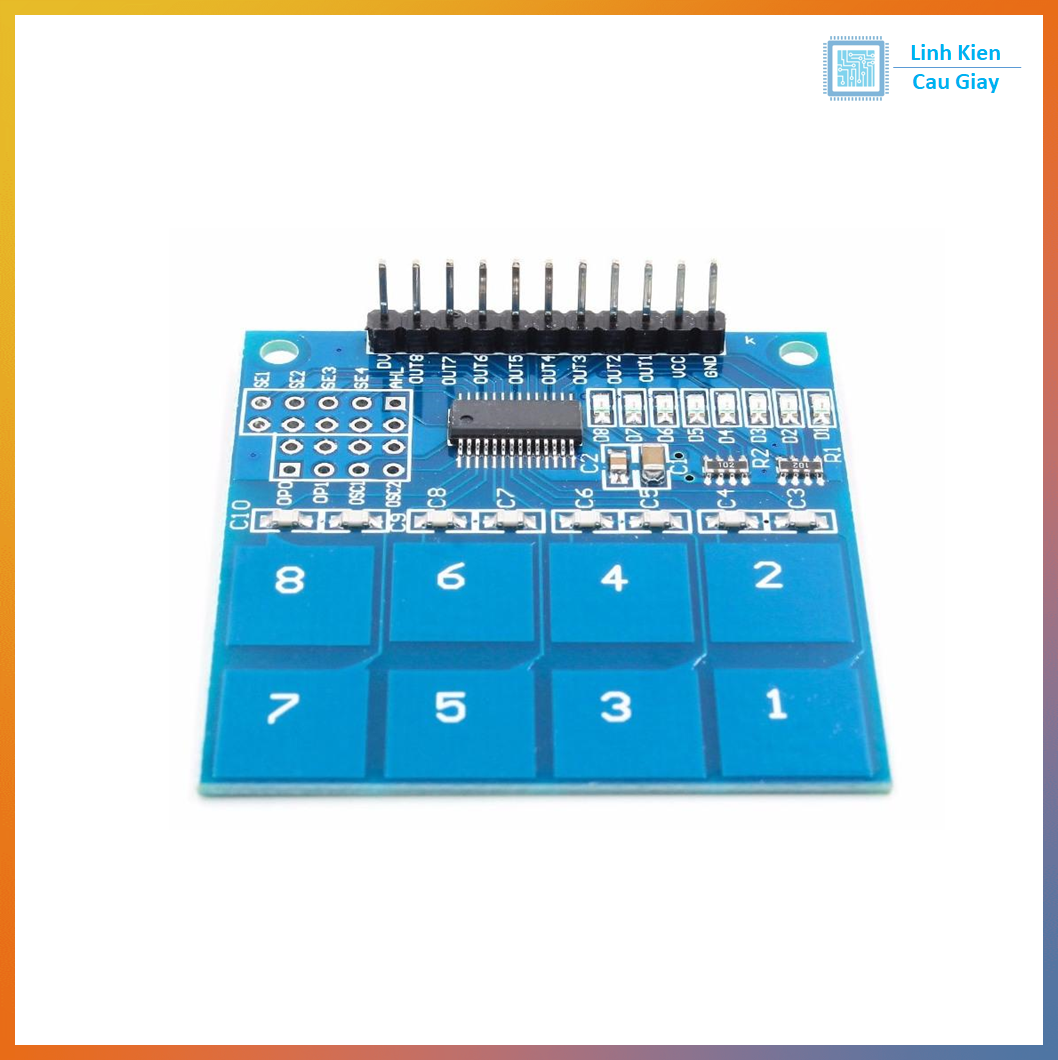

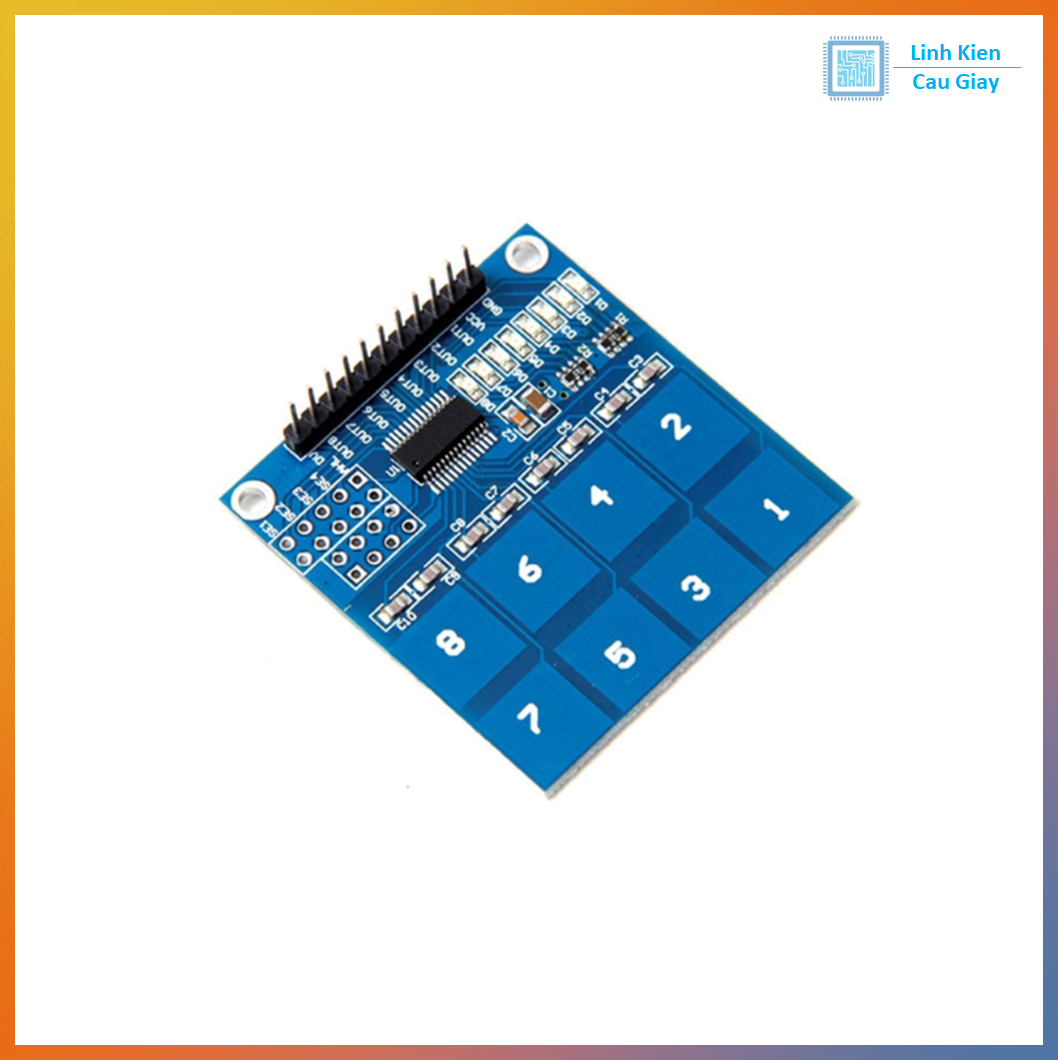

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
