Bàn phím Keypad 1x4, 3x4, 4x4, 4x5

(Mã SP:CG000109)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

Mô tả :

Đang cập nhật ...

1x4

3x4

4x4

4x5

Số lượng

Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Bàn phím Keypad mềm 1x4, 3x4, 4x4, 4x5 – Flexible Matrix Keypad cho Arduino, ESP32, STM32

Mô tả sản phẩm

Bàn phím Keypad mềm có thiết kế mỏng, nhẹ, mặt phím in nhựa dẻo và có lớp keo dán phía sau để cố định vào bề mặt.
Nguyên lý hoạt động: các phím được sắp xếp dạng ma trận hàng – cột, khi nhấn sẽ nối tạm thời một hàng với một cột. Vi điều khiển quét hàng/cột để nhận diện phím được bấm.

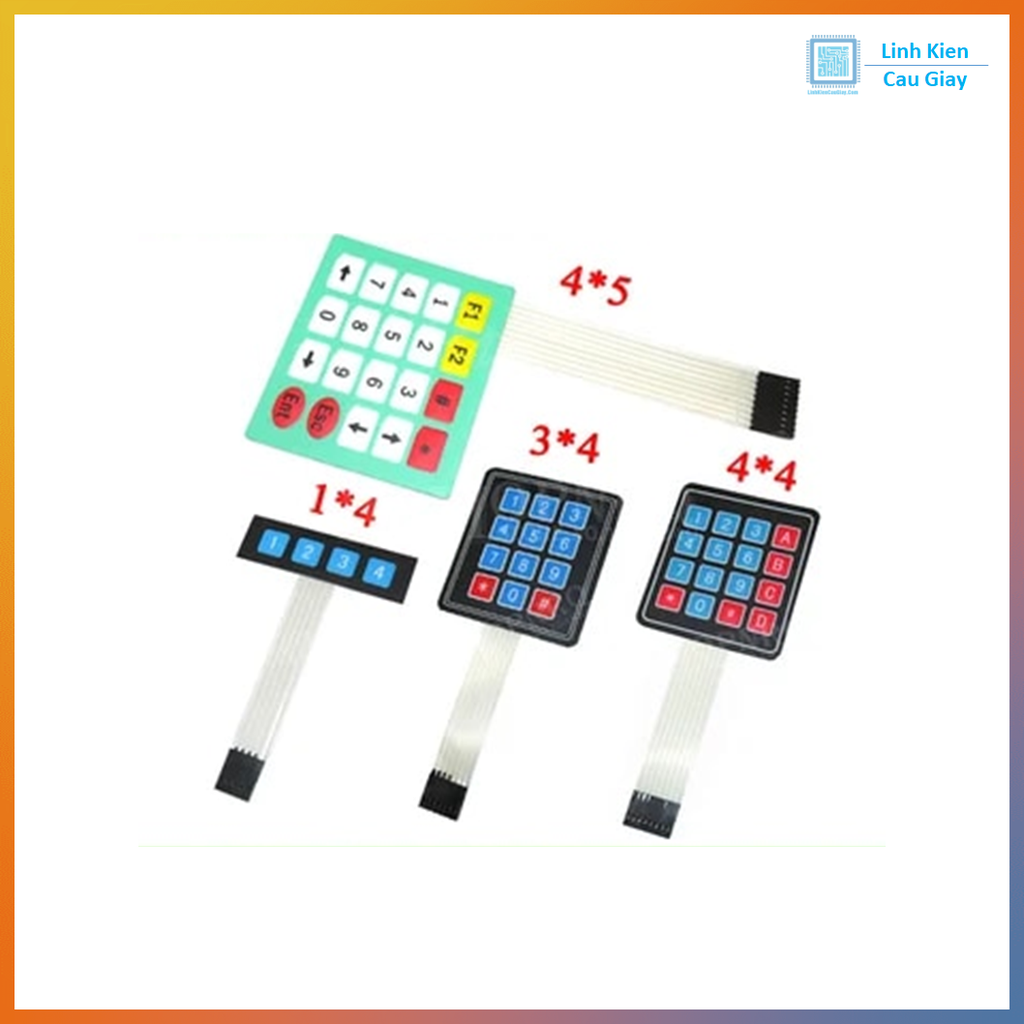

Có nhiều loại để lựa chọn:

1x4: 4 phím bấm (thường dùng cho menu đơn giản).
3x4: 12 phím (0–9, *, #).
4x4: 16 phím (0–9, A–D, *, #).
4x5: 20 phím (tùy layout, thường dùng trong hệ thống bảo mật).

Ứng dụng

Hệ thống nhập mật khẩu (khóa cửa điện tử, két sắt).
Menu điều khiển LCD/OLED.
Nhập dữ liệu số, điều khiển robot.
Thiết bị IoT, hệ thống nhúng, học tập Arduino

Sơ đồ chân

Thông số kĩ thuật

Loại: Keypad mềm (mỏng, dán được).
Số phím: 4 / 12 / 16 / 20 (tùy loại).
Điện áp hoạt động: 3.3V – 5V.
Kiểu phím: nhấn cơ học, độ bền cao (~1 triệu lần nhấn).
Chân kết nối: 5–8 chân (tùy loại).
Kích thước:

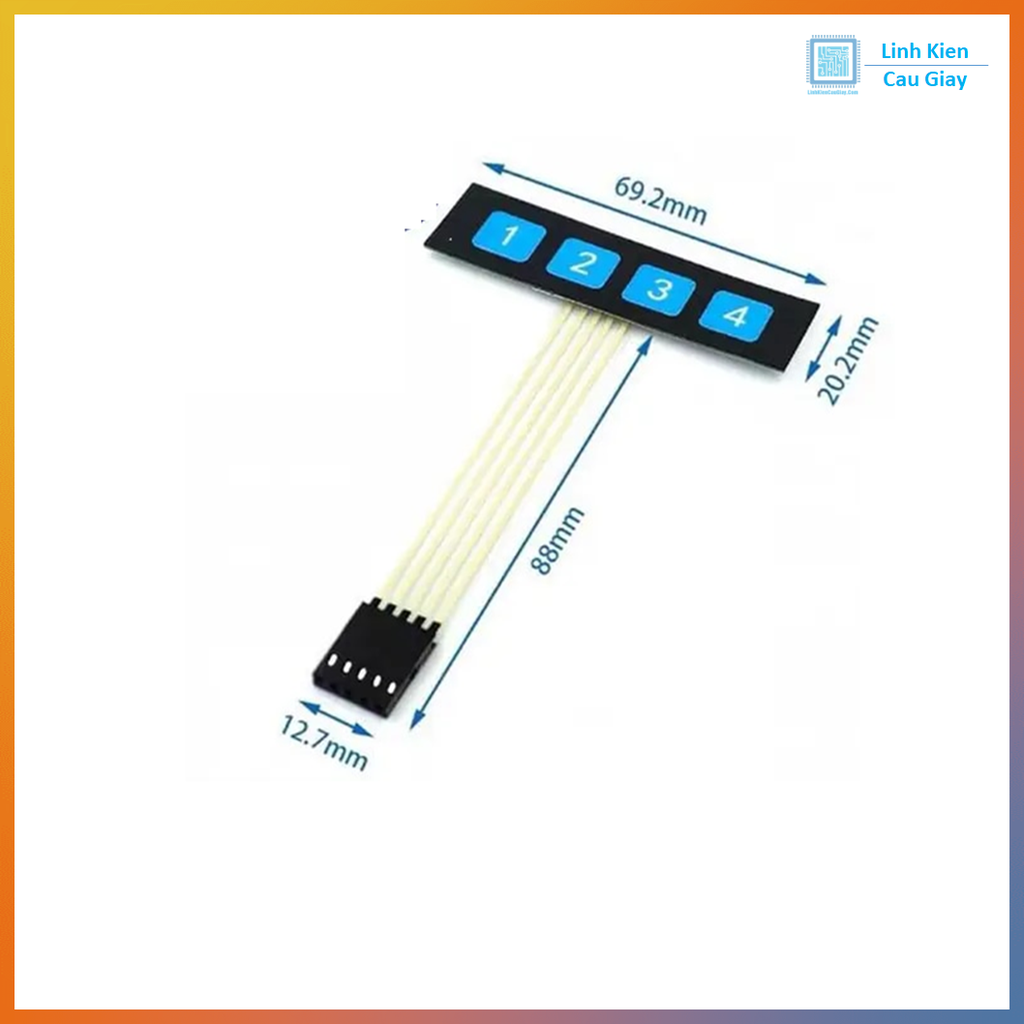

- Keypad 1x4: ~70mm x 20mm.

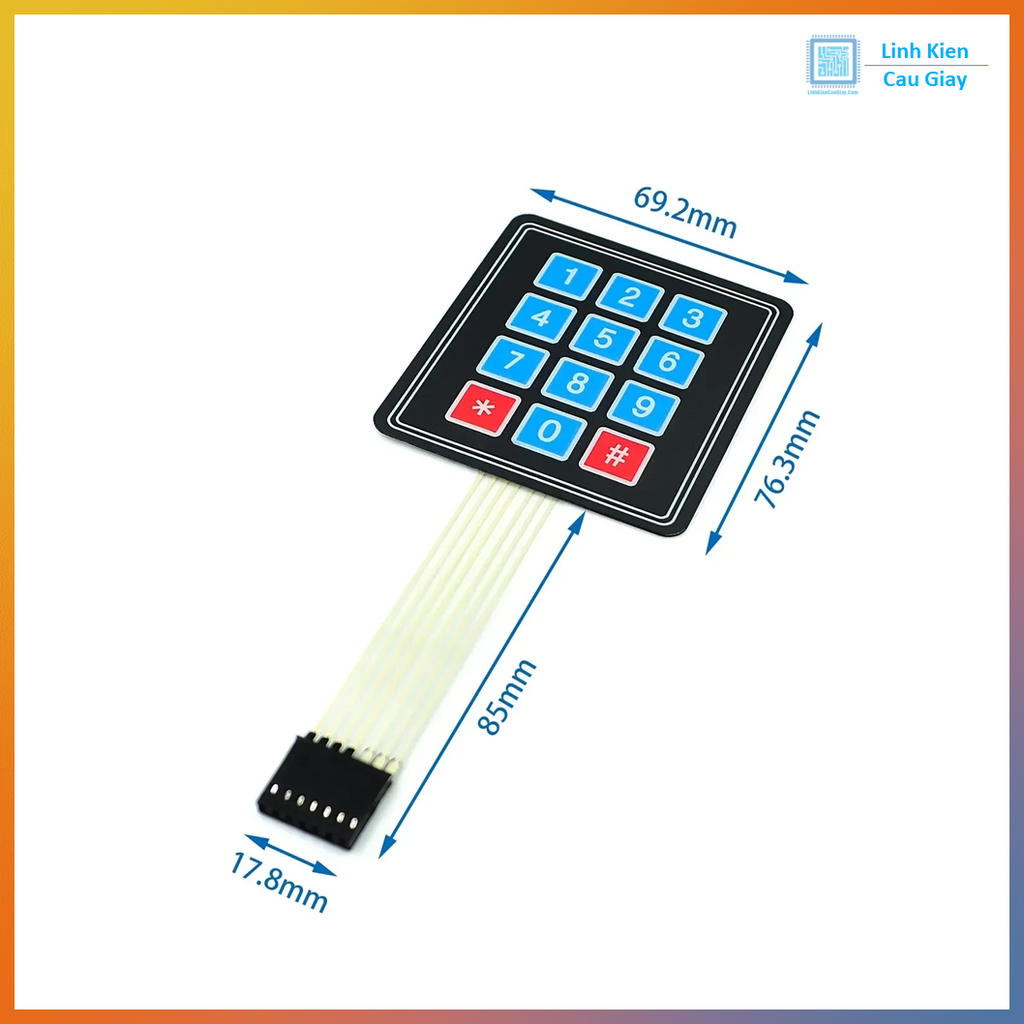

- Keypad 3x4: ~70mm x 77mm.

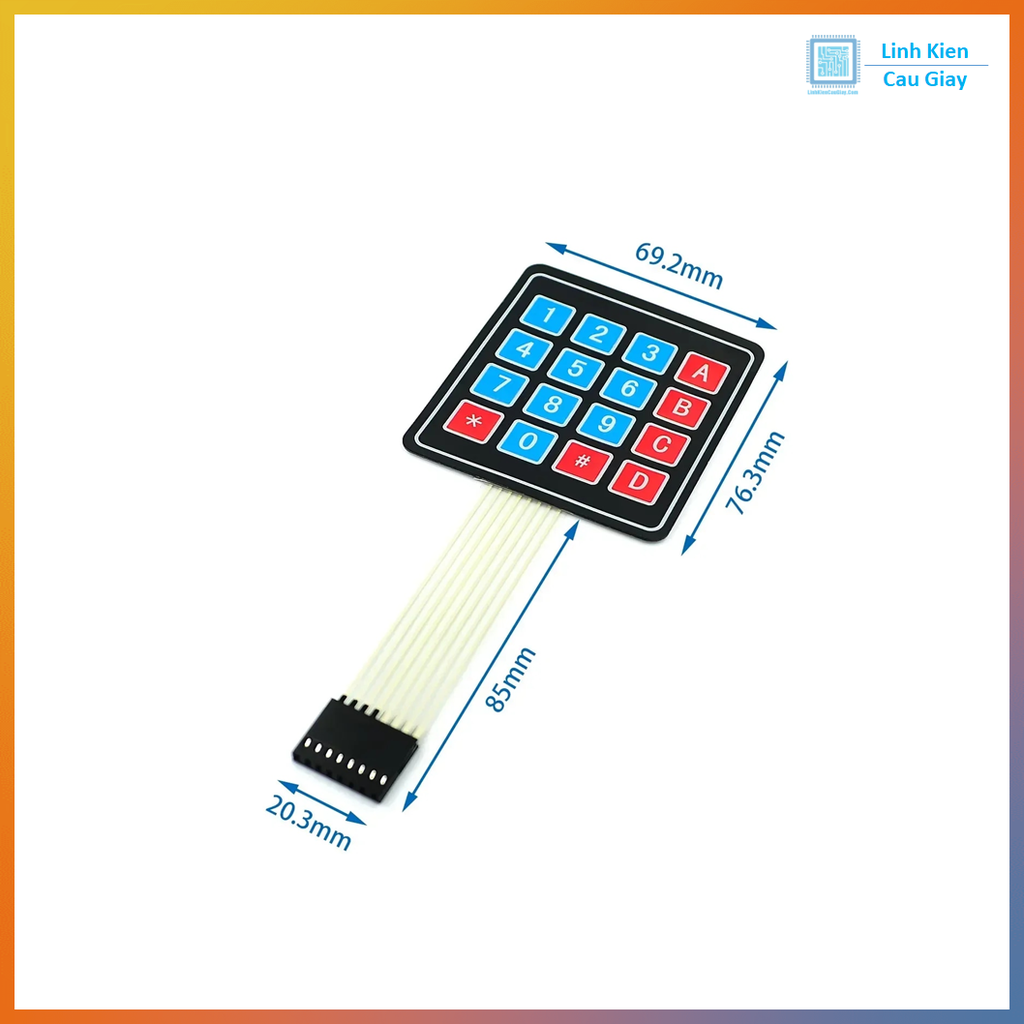

- Keypad 4x4: ~77mm x 77mm.

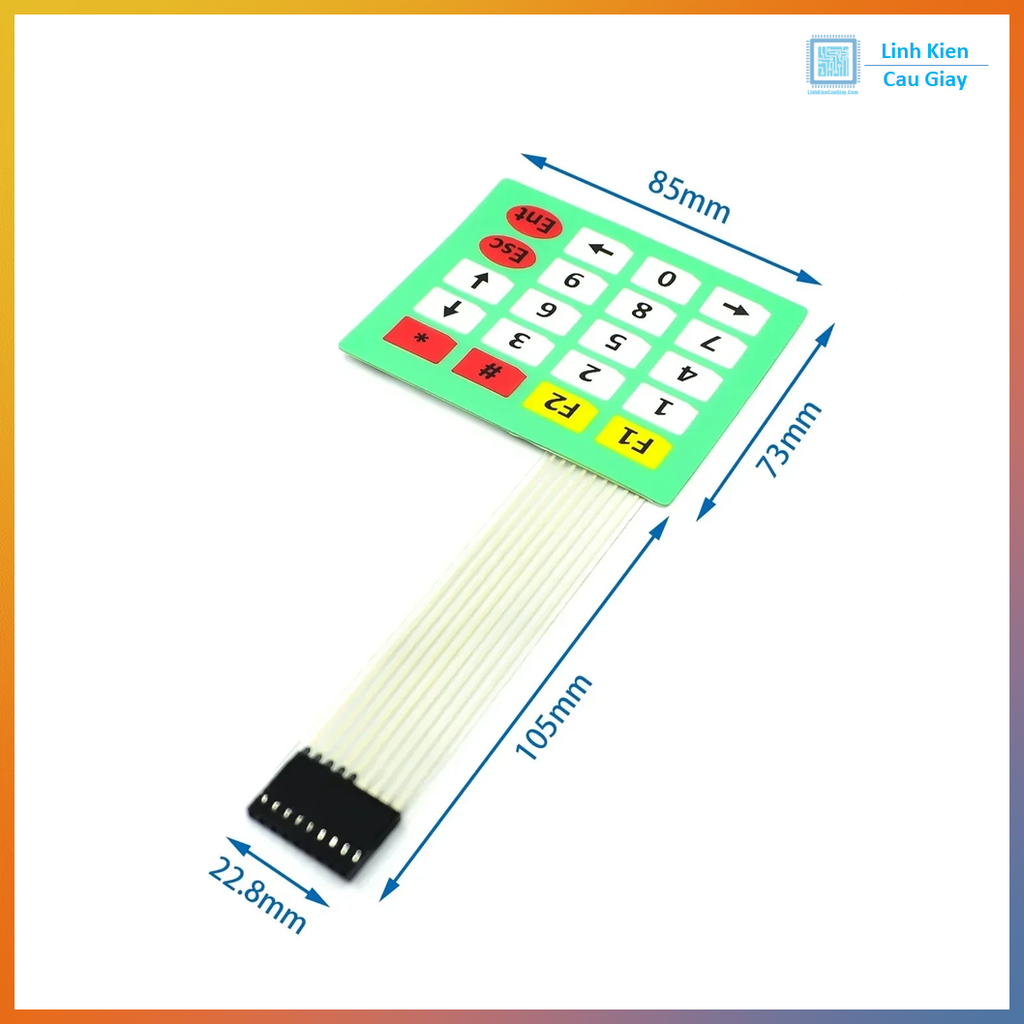

- Keypad 4x5: ~85mm x 90mm.
