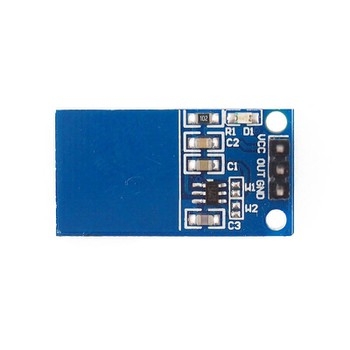

Module Bàn Phím Cảm Ứng Chạm 1 nút TTP223

(Mã SP:CG000206)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

26.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

công nghệ cảm ứng điện dung với độ nhạy cao. Sử dụng IC TTP223, module hỗ trợ phát hiện chạm qua các bề mặt phi kim như kính, nhựa, acrylic (dày tối đa 5mm). Tích hợp LED báo trạng thái, dễ dàng kết nối với Arduino, Raspberry Pi hoặc các vi điều khiển khác. Với thiết kế nhỏ gọn, tiêu thụ điện thấp, module phù hợp cho các dự án DIY, nhà thông minh và ứng dụng điều khiển hiện đại.

Đặc điểm nổi bật:

  • Cảm ứng điện dung 1 kênh, độ nhạy cao, điều chỉnh được qua tụ điện (0-50pF).

  • Tích hợp LED báo trạng thái chạm (xanh: không chạm, đỏ: chạm).

  • Hỗ trợ chế độ đầu ra momentary hoặc toggle qua jumper.

  • Điện áp hoạt động 2.0-5.5V, tiêu thụ dòng thấp (~1.5-3µA ở chế độ nghỉ).

  • Giá thành hợp lý, dễ tích hợp với các dự án điện tử.

Ứng dụng

  • Nhà thông minh: Điều khiển đèn, quạt, hoặc công tắc ẩn qua cảm ứng.

  • Dự án DIY: Tích hợp vào các dự án Arduino, Raspberry Pi để tạo nút cảm ứng.

  • Công tắc cảm ứng: Thay thế nút bấm cơ học trong thiết bị điện tử, giảm dội phím.

  • Hệ thống an ninh: Dùng làm nút kích hoạt báo động hoặc khóa cảm ứng.

  • Học tập và thực hành: Sử dụng trong các bài học về cảm biến và vi điều khiển

Sơ đồ chân

  • gic 0 hoặc 1 TTL, tương ứng 0V hoặc 5V).

  • Jumper pins (A, B):

    • A (AHLB): Chọn mức logic đầu ra (HIGH/LOW).

    • B (TOG): Chọn chế độ momentary (tín hiệu chỉ xuất khi chạm) hoặc toggle (bật/tắt xen kẽ).

Lưu ý: Khi chạm vào vùng cảm ứng, chân OUT xuất tín hiệu và LED chuyển màu (xanh sang đỏ hoặc ngược lại). Kiểm tra datasheet hoặc hướng dẫn nhà cung cấp để cấu hình jumper chính xác.

Thông số kĩ thuật

  • Chip: TTP223 hoặc TTP223B.

  • Điện áp hoạt động: 2.0-5.5V DC.

  • Dòng tiêu thụ (nghỉ): ~1.5µA (thấp), ~3µA (tối đa).

  • Dòng tiêu thụ (hoạt động): ~70µA (tối đa 160µA tại 3V).

  • Thời gian đáp ứng: ~220ms (chế độ năng lượng thấp).

  • Độ nhạy: Điều chỉnh bằng tụ điện ngoài (0-50pF, tụ càng lớn độ nhạy càng thấp).

  • Cảm ứng xuyên vật liệu: Phi kim (kính, nhựa, acrylic) dày tối đa 5mm.

  • Kích thước: ~24 x 24mm (phiên bản mini).

  • Trọng lượng: ~5g.

  • Bảo vệ: Chống dòng ngược, tự động hiệu chuẩn.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Nguồn điện 2.0-5.5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).

    • Vi điều khiển (nếu cần điều khiển, ví dụ: Arduino).

    • Dây nối hoặc breadboard.

  2. Kết nối:

    • Kết nối VCC và GND vào nguồn 2.0-5.5V (chú ý không đảo cực).

    • Kết nối chân OUT đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc tín hiệu.

    • Cấu hình jumper:

      • A (AHLB): Hàn để chọn đầu ra mức cao (HIGH) hoặc không hàn cho mức thấp (LOW).

      • B (TOG): Hàn để bật chế độ toggle, không hàn cho chế độ momentary.

    • Nếu cần điều chỉnh độ nhạy, hàn tụ điện (0-50pF) vào vị trí C1 (tụ càng lớn, độ nhạy càng thấp).

  3. Kiểm tra và sử dụng:

    • Bật nguồn, chạm vào vùng cảm ứng, quan sát LED đổi màu (xanh sang đỏ) và tín hiệu tại chân OUT.

    • Nếu dùng Arduino, viết code để đọc trạng thái chân OUT (digitalRead).

    • Đảm bảo bề mặt cảm ứng sạch, cách bề mặt phi kim 2-4mm để đạt độ nhạy tối ưu.



  • Không cấp nguồn vượt quá 5.5V để tránh hỏng module.

  • Đảm bảo bề mặt cảm ứng không bị che chắn hoặc tiếp xúc với kim loại/chất lỏng.

  • Kiểm tra jumper A và B để chọn chế độ phù hợp (momentary hoặc toggle).

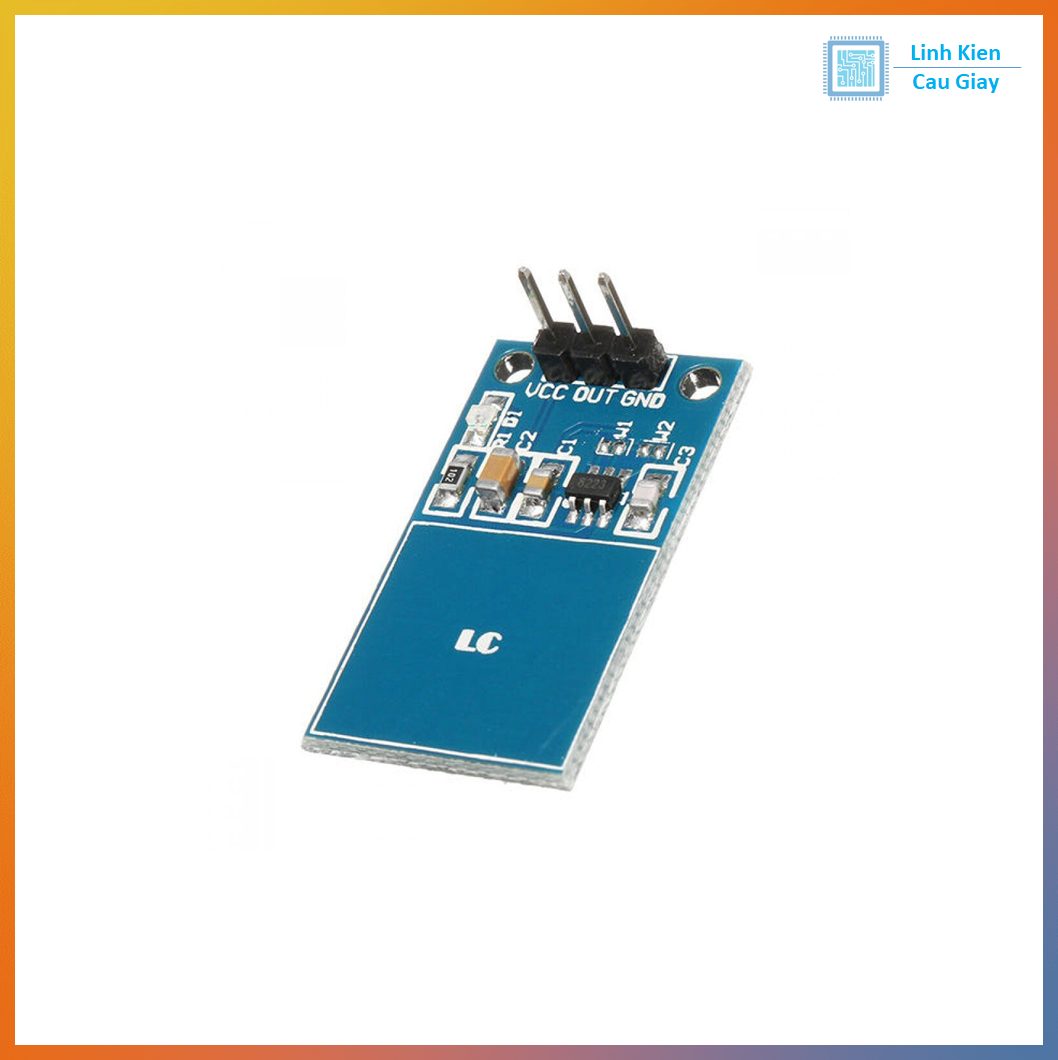

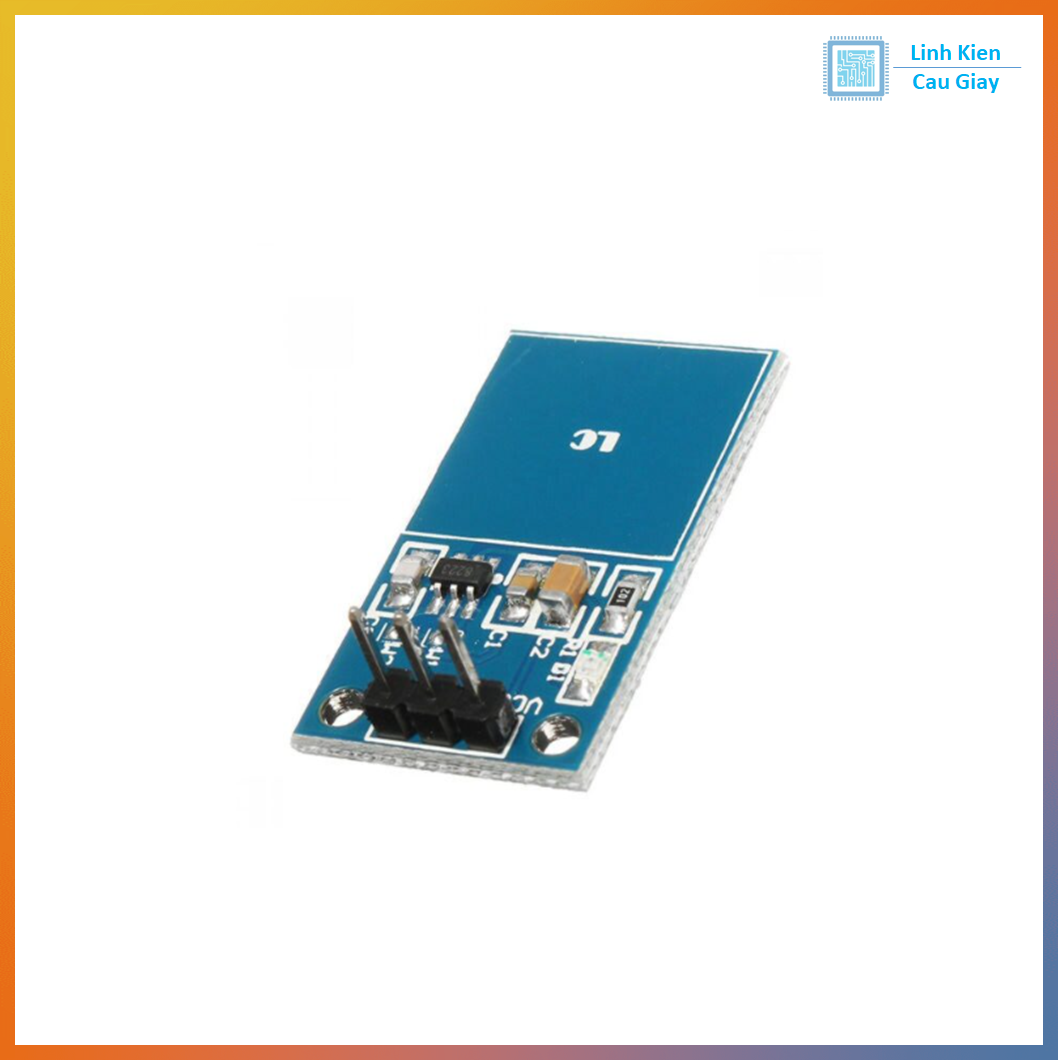

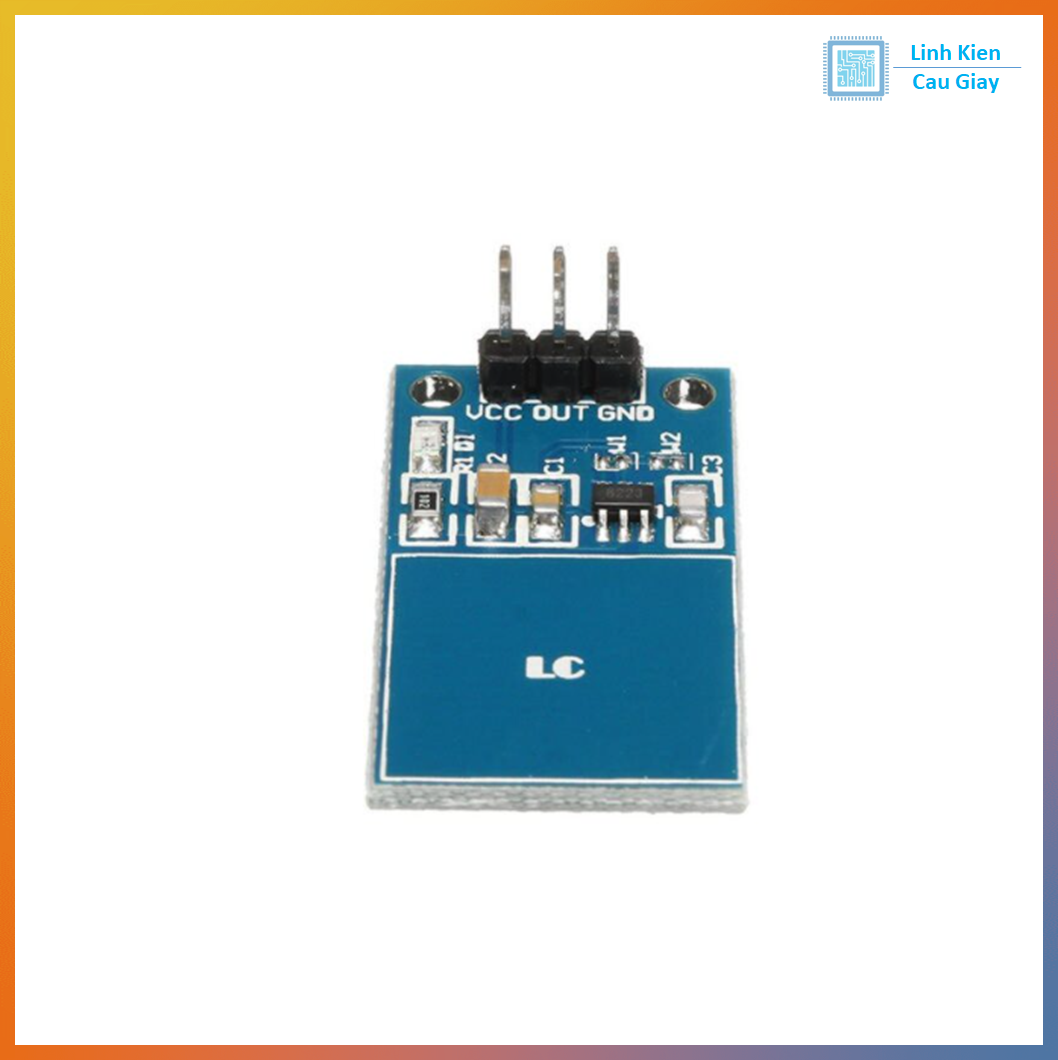

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
