Module Joystick – Cần Điều Khiển 2 Trục + Nút Nhấn Cho Arduino, ESP32, STM32

Mô tả sản phẩm

Module Joystick là cảm biến cần điều khiển 2 trục (X, Y) kết hợp nút nhấn khi ấn xuống, thường được dùng để điều khiển robot, xe RC, máy bay mô hình, game, và các dự án Arduino/ESP32.

Bên trong joystick có hai biến trở tuyến tính đo vị trí cần gạt theo 2 trục X và Y, xuất ra tín hiệu analog (0–1023 trên Arduino), đồng thời tích hợp nút nhấn digital để thêm chức năng điều khiển.

Module được thiết kế nhỏ gọn, dễ lắp đặt trên breadboard hoặc shield gamepad, rất thích hợp cho các dự án DIY.

Ứng dụng

  • Điều khiển robot, xe điều khiển từ xa, cánh tay robot

  • Gamepad Arduino hoặc ESP32

  • Điều khiển camera gimbal, servo pan-tilt

  • Điều chỉnh giá trị trong menu LCD/OLED

  • Các dự án IoT cần đầu vào điều khiển dạng analog

Sơ đồ chân

Chân

Ký hiệu

Mô tả

GND

Mass (0V)



+5V

Cấp nguồn 5V (hoặc 3.3V tùy MCU)



VRx

Giá trị analog trục X (0–5V)



VRy

Giá trị analog trục Y (0–5V)



SW

Nút nhấn (digital, LOW khi nhấn)





Trục X và Y độc lập, đọc bằng analogRead() trên Arduino.



Thông số

Giá trị

Nguồn hoạt động

3.3V – 5V DC

Tín hiệu trục X/Y

Analog

Tín hiệu nút nhấn

Digital (LOW khi nhấn)

Điện trở biến trở

~10kΩ

Kích thước module

~40mm x 26mm x 26mm

Tuổi thọ

> 200.000 lần di chuyển

Cơ chế

2 biến trở vuông góc + công tắc nhấn



Thông số kĩ thuật

Chân

Ký hiệu

Mô tả

GND

Mass (0V)



+5V

Cấp nguồn 5V (hoặc 3.3V tùy MCU)



VRx

Giá trị analog trục X (0–5V)



VRy

Giá trị analog trục Y (0–5V)



SW

Nút nhấn (digital, LOW khi nhấn)







Hướng dẫn sử dụng

Hướng Dẫn Sử Dụng Với Arduino

Joystick

Arduino

GND

GND

+5V

5V

VRx

A0

VRy

A1

SW

D2



📘 Code mẫu:

int VRx = A0;
int VRy = A1;
int SW = 2;

void setup() {
  Serial.begin(9600);
  pinMode(SW, INPUT_PULLUP); // Nút nhấn ở mức HIGH khi thả
}

void loop() {
  int xValue = analogRead(VRx);
  int yValue = analogRead(VRy);
  int button = digitalRead(SW);

  Serial.print("X: "); Serial.print(xValue);
  Serial.print(" | Y: "); Serial.print(yValue);
  Serial.print(" | Button: "); Serial.println(button == LOW ? "Pressed" : "Released");

  delay(200);
}

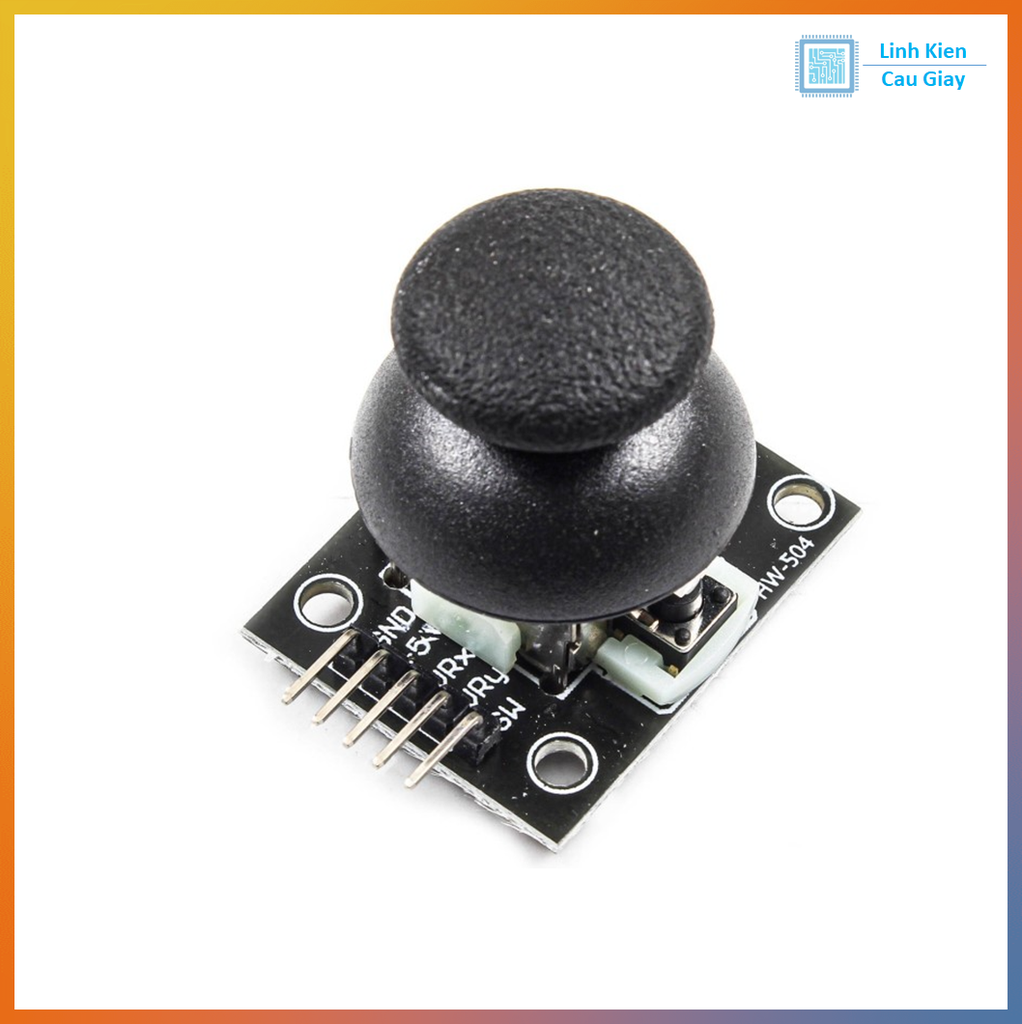

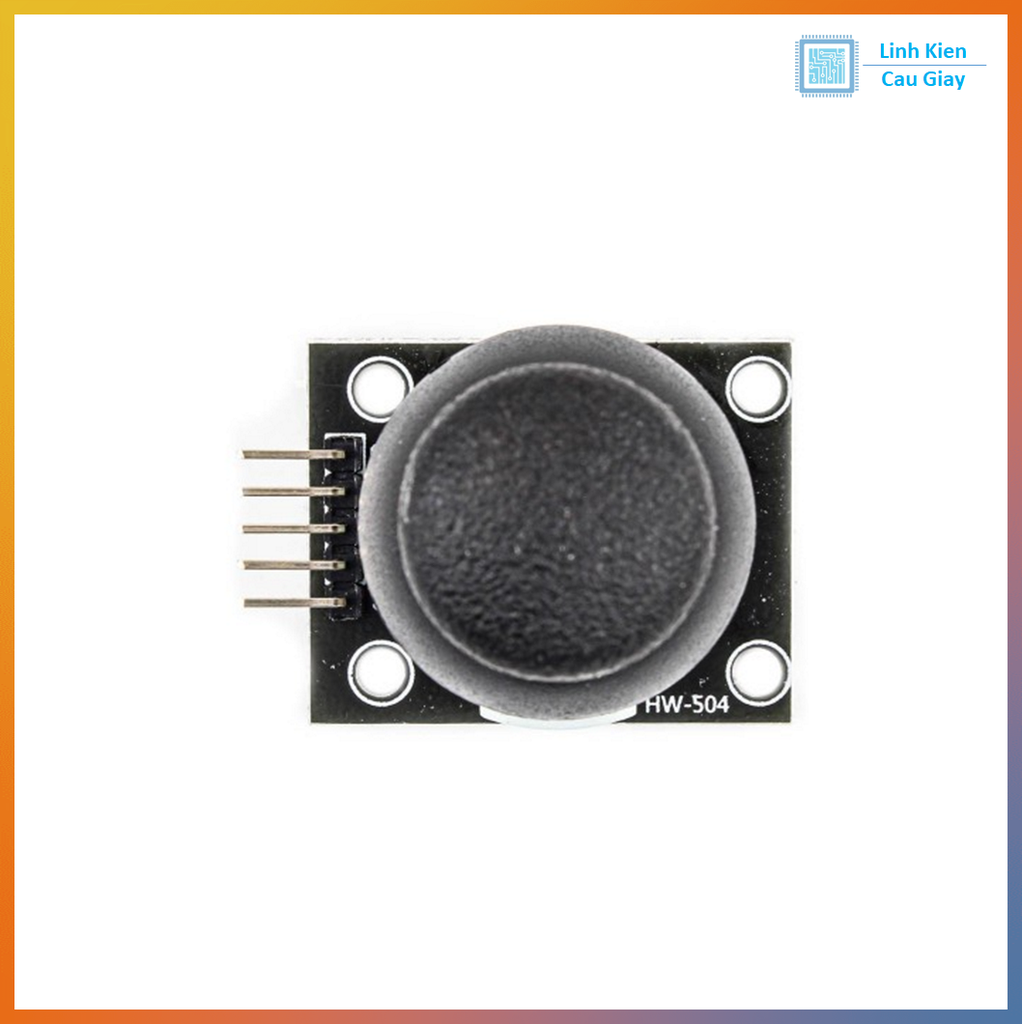

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
