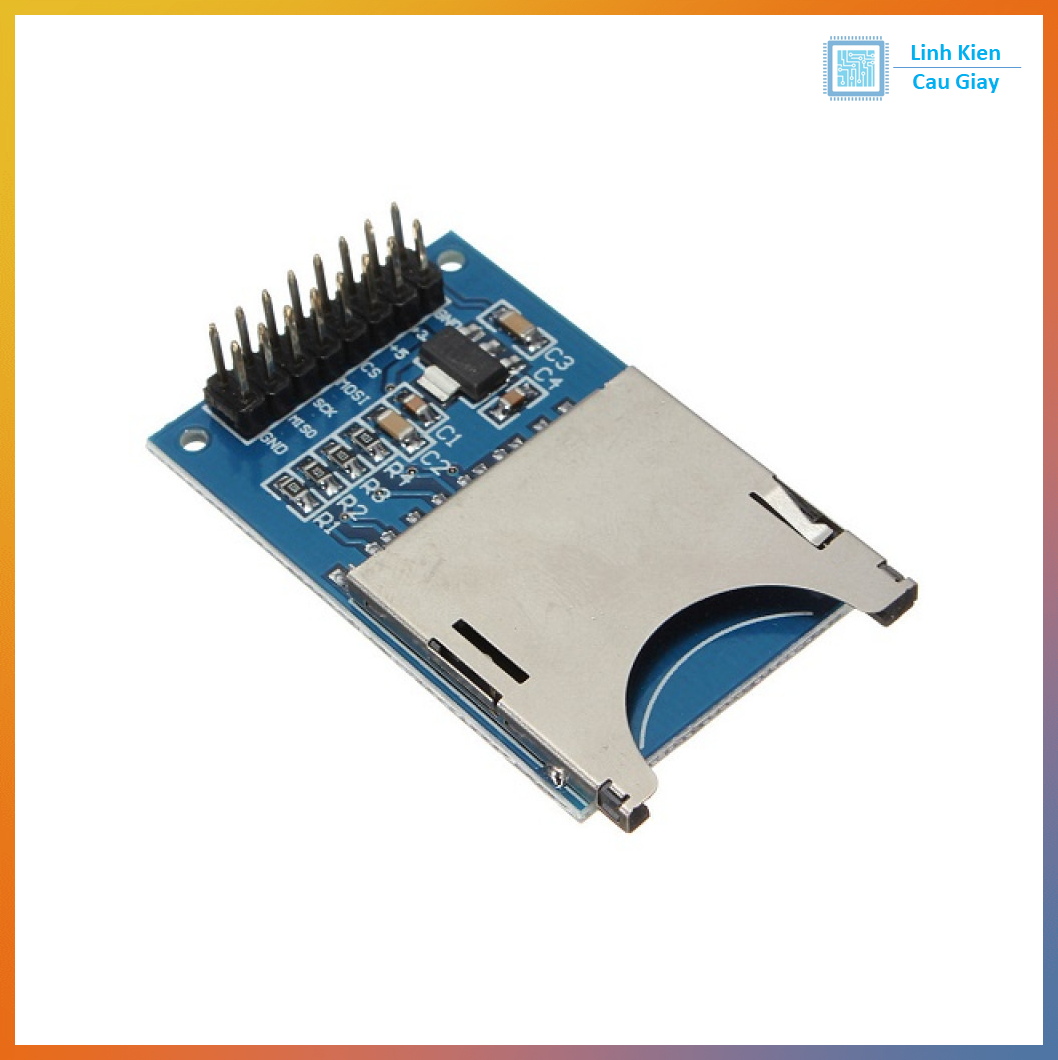

Module SD Card

1. TÍNH NĂNG VÀ ỨNG DỤNG

⦁    Sử dụng module này vi điều khiển có thể giao tiếp với thẻ nhớ. Module phù hợp với cả mức logic 3.3V và 5V

⦁    Module SD Card Thông qua chương trình, bạn có thể đọc và ghi vào thẻ SD của bạn bằng cách sử dụng Arduino.

⦁    Các bạn có thể sử dụng KIT Arduino328 UNO R3 Chip Cắm để kết nối vs module sd card.

1. THÔNG SỐ KỸ THUẬT

⦁    Điện áp hoạt động: 4.5-5V

⦁    Điện áp giao tiếp: 4.5-5V

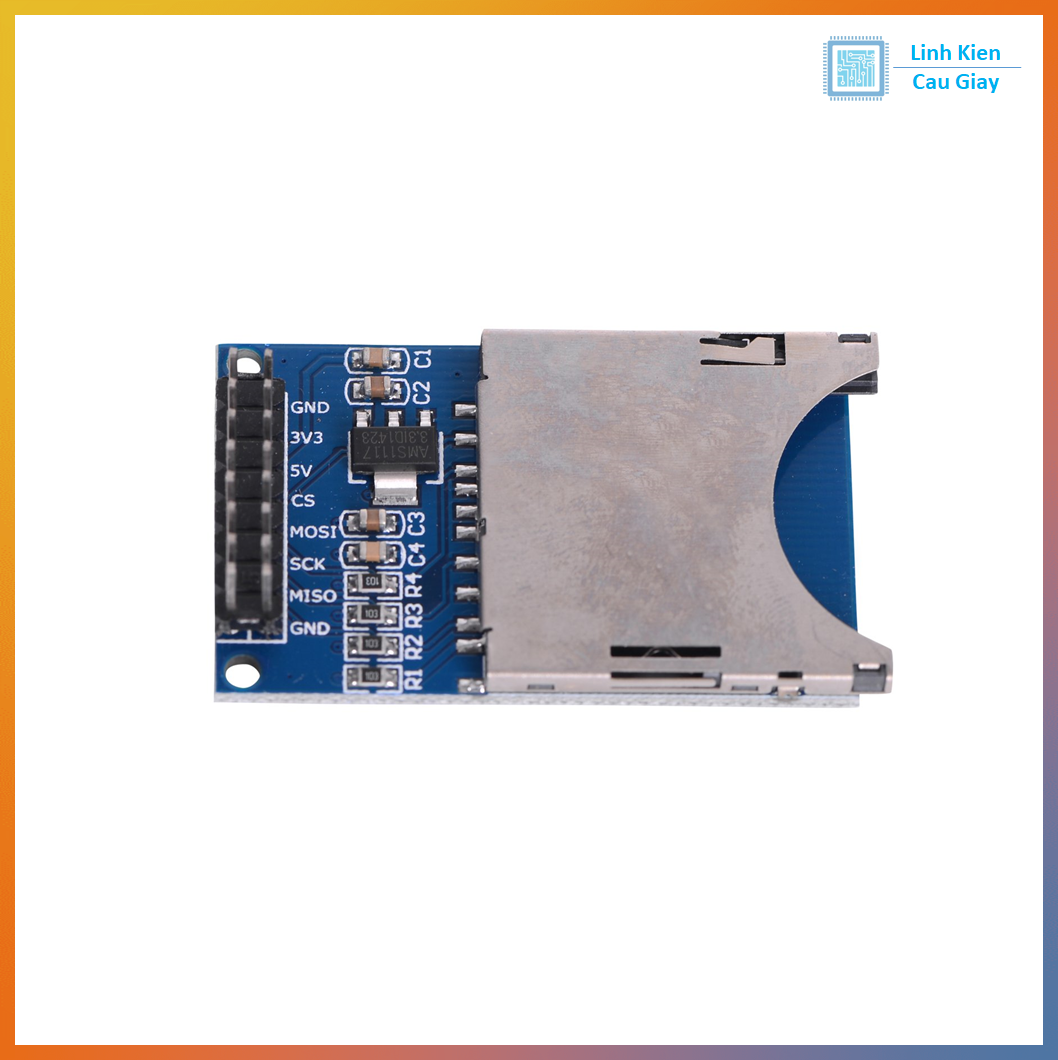

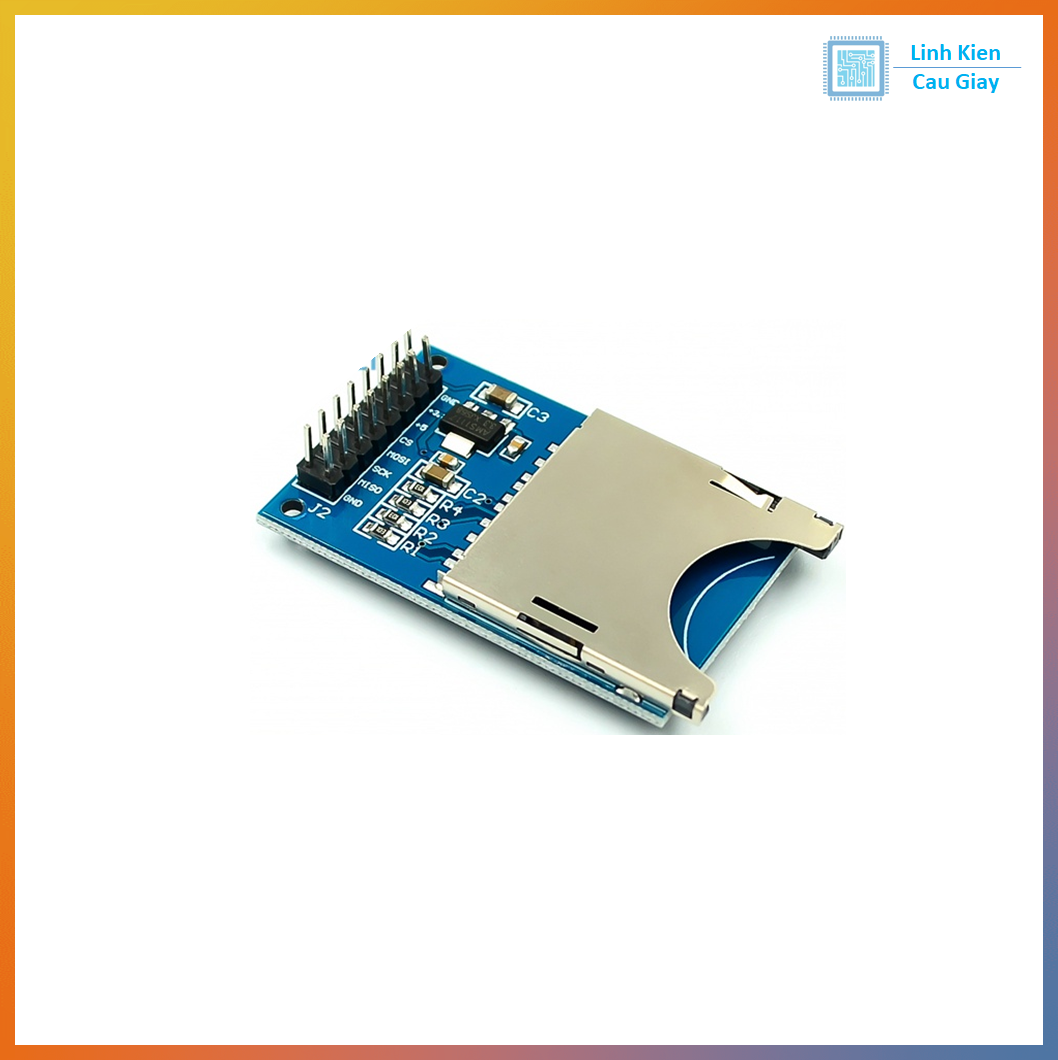

⦁    Thứ tự chân GND-3.3-5-CS-MOSI-SCK-MISO-GND

⦁    Hỗ trợ thẻ nhớ

MicroSD <=2G

Micro SDHC <=32G

⦁    Kích thước: 4.4cm * 3.4cm

Bộ nhớ Micro SD Bộ nhớ Bộ nhớ Mô-đun SPI, Bộ Micro SD
Hỗ trợ Arduino Thẻ Micro SD, Thẻ Micro SDHC (thẻ tốc độ cao)
Bảng mạch chuyển đổi cấp độ có thể giao diện cấp là 5V hoặc 3.3V
Nguồn cung cấp là 4.5V ~ 5.5V, 3.3V điện áp mạch điều điều khiển
Giao diện truyền thông là một giao diện tiêu chuẩn SPI

Giao diện điều khiển: Tổng cộng sáu chân (GND, VCC, MISO, MOSI, SCK, CS), GND xuống đất, VCC là cung cấp điện, MISO, MOSI, SCK là xe buýt SPI, CS là chip chọn tín hiệu pin

3.3V điều mạch: LDO điều đầu ra 3.3V như cấp chip chuyển đổi, Micro SD card cung cấp
Cấp chuyển đổi mạch: thẻ Micro SD theo hướng tín hiệu vào 3.3V, thẻ MicroSD hướng tới hướng của giao diện điều khiển tín hiệu MISO cũng được chuyển đổi sang 3.3V, hệ thống AVR vi điều khiển nói chung có thể đọc các tín hiệu
thẻ Micro SD kết nối: có kể từ boong bom cho dễ dàng chèn thẻ và loại bỏ
các lỗ định vị: 4 M2 ốc vít vị trí đường kính lỗ của 2,2mm, mô-đun dễ dàng cài đặt vị trí, để đạt được sự liên kết giữa các module
Giao diện điều khiển: Tổng cộng sáu chân (GND, VCC, MISO, MOSO, MOSI, SCK là SPI xe buýt, CS là chip lựa chọn tín hiệu pin
3.3V điện áp điều mạch: LDO điều đầu ra là 3.3V cấp chuyển đổi chip, Micro Logged

Cấp chuyển đổi mạch: thẻ Micro SD vào hướng của tín hiệu được chuyển thành 3.3V, các giao diện thẻ MicroSD để kiểm soát hướng của tín hiệu MISO cũng được chuyển đổi thành 3.3V, AVR hệ thống vi điều khiển nói chung có thể đọc các tín hiệu;

Đầu cắm thẻ Micro SD: boong tự treo, chèn thẻ dễ dàng.
Các lỗ định vị: 4 ốc vít M2 đường kính lỗ vị trí là 2.2mm, vị trí của mô đun dễ lắp đặt, để đạt được sự kết hợp giữa các mô đun.
