Mô tả sản phẩm

Led đơn 3mm là loại LED chân cắm thông dụng kích thước nhỏ, đầu tròn, ánh sáng đều, rất phù hợp làm đèn báo, hiển thị, mô hình, DIY.

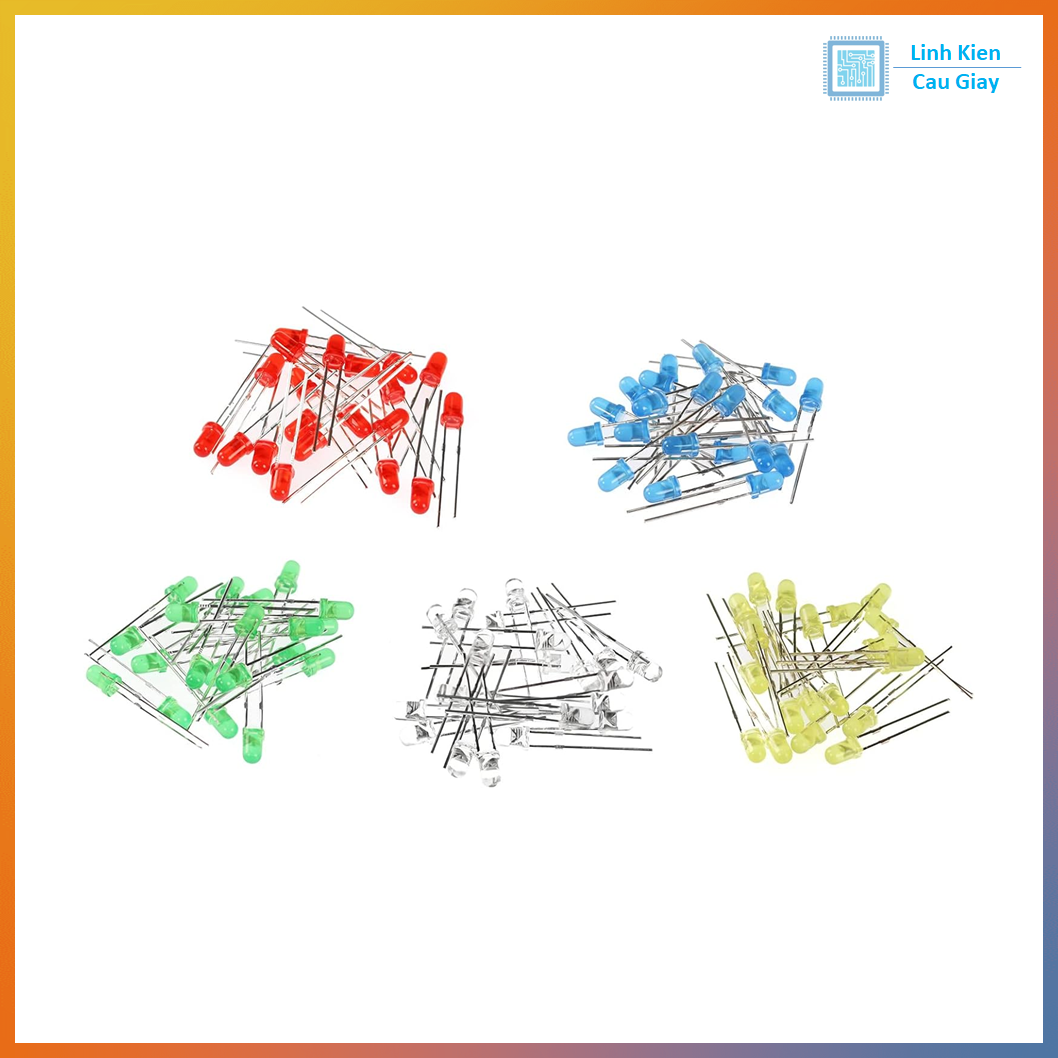

Cửa hàng phân loại đầy đủ các màu cơ bản: Trắng, Xanh dương, Xanh lá, Đỏ, Vàng – dễ lựa chọn theo nhu cầu mạch và thiết kế.
Chân dài, dễ hàn, độ bền cao nếu dùng đúng dòng, phù hợp cả sửa chữa thiết bị, làm đồ án, STEM cho học sinh – sinh viên.

Ứng dụng

• Đèn báo nguồn, báo trạng thái trên mạch nguồn, mạch điều khiển, module, kit.

• Làm hiệu ứng sáng, bảng LED, mô hình nhà, mô hình xe, robot.

• Thay thế LED cho thiết bị điện tử, remote, đồ chơi, loa, ampli…

• Dùng trong đồ án Arduino, ESP, IoT, mạch học tập, dự án STEM

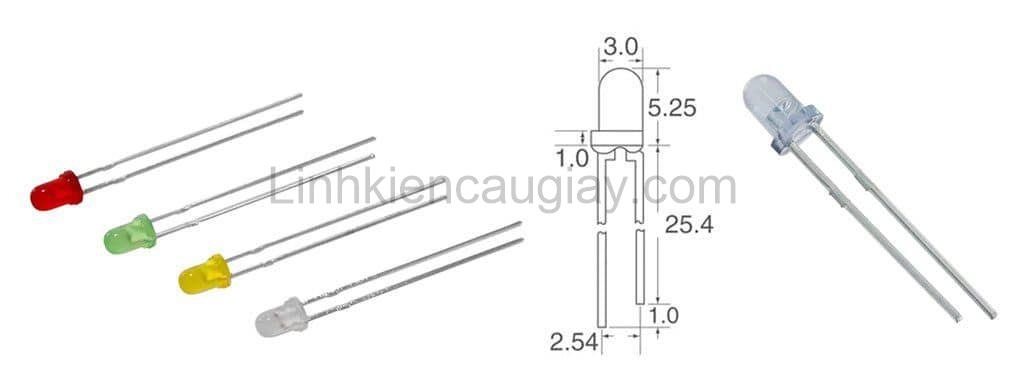

Sơ đồ chân

• Led 3mm có 2 chân:

  • Chân dài hơn: Anode (+) – nối về nguồn dương qua điện trở hạn dòng.

  • Chân ngắn hơn: Cathode (–) – nối về GND / mass.

• Trên thân LED: phía mép vát phẳng cũng là cực âm (–).

Thông số kĩ thuật

• Loại: LED tròn 3mm chân cắm (Through-hole)

• Điện áp rơi (Vf):

  • Đỏ, vàng: khoảng 1,8 – 2,2V

  • Trắng, xanh dương, xanh lá: khoảng 2,8 – 3,3V

• Dòng làm việc khuyến nghị: 5 – 20mA

Hướng dẫn sử dụng

• Không cấp trực tiếp 5V/12V vào LED, bắt buộc phải dùng điện trở hạn dòng.

• Công thức tính nhanh:

  • R ≈ (Vnguồn – Vf) / I

  • (ví dụ: 5V – 2V, I ≈ 10mA → R ≈ 300Ω).

• Với Arduino/ESP:

  • Chân I/O → điện trở → chân dài (+) LED, chân ngắn (–) nối GND.

• Khi hàn, dùng mỏ hàn nhỏ, nhiệt vừa, thao tác nhanh để tránh làm hỏng LED.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
