Mắt Thu Hồng Ngoại HS0038B
(Mã SP:CG000169)
Thương hiệu: Chưa cập nhật
10.500₫
Mắt Thu Hồng Ngoại HS0038B
Mô tả sản phẩm
Mắt Thu Hồng Ngoại HS0038B là module thu tín hiệu hồng ngoại chất lượng cao, lý tưởng cho các hệ thống điều khiển từ xa. Sử dụng chip HS0038B, module nhận tín hiệu IR ở tần số 38kHz, tương thích với các mã điều khiển từ xa phổ biến như NEC, RC5. Với thiết kế nhỏ gọn, hỗ trợ điện áp 3.3-5V, module dễ dàng tích hợp với Arduino, Raspberry Pi, hoặc vi điều khiển khác để điều khiển TV, điều hòa, hoặc thiết bị điện tử DIY. Tích hợp bộ lọc nhiễu và đầu ra TTL, sản phẩm đảm bảo độ bền và hiệu suất ổn định trong môi trường thực tế.
Đặc điểm nổi bật:
-
Thu tín hiệu hồng ngoại 38kHz, tương thích mã NEC, RC5.
-
Điện áp hoạt động 3.3-5V, tiêu thụ dòng thấp.
-
Tích hợp bộ lọc nhiễu, đầu ra TTL (mức thấp khi nhận tín hiệu).
-
Kích thước nhỏ gọn: ~6 x 5 x 4mm (chân 2.54mm).
-
Giá thành hợp lý, dễ sử dụng cho người mới và chuyên gia.
Ứng dụng
-
Điều khiển từ xa: Điều khiển TV, điều hòa, quạt, hoặc thiết bị điện tử qua remote hồng ngoại.
-
Dự án DIY: Tích hợp vào robot, hệ thống tự động hóa, hoặc thiết bị thông minh.
-
Nhà thông minh: Kết hợp với vi điều khiển để điều khiển thiết bị qua tín hiệu IR.
-
Học tập và thực hành: Dùng trong các bài học về giao tiếp hồng ngoại và vi điều khiển.
-
Sửa chữa điện tử: Thay thế mắt thu hồng ngoại hỏng trong các thiết bị cũ.
Sơ đồ chân
Module Mắt Thu Hồng Ngoại HS0038B có 3 chân kết nối chính:
-
VCC: Nguồn dương (3.3-5V DC).
-
GND: Nguồn âm (đất).
-
OUT: Đầu ra tín hiệu (mức thấp khi nhận tín hiệu IR, TTL).
Lưu ý:
-
Chân OUT xuất tín hiệu mức thấp (0V) khi nhận tín hiệu hồng ngoại 38kHz, mức cao (5V) khi không nhận.
-
Kiểm tra datasheet hoặc nhãn module (như banlinhkien.com) trước khi kết nối để tránh đảo cực.
Thông số kĩ thuật
-
Chip: HS0038B.
-
Điện áp hoạt động: 2.5-5.5V DC (khuyến nghị 3.3-5V).
-
Dòng tiêu thụ: ~0.45-0.6mA.
-
Tần số nhận: 38kHz ±2kHz.
-
Khoảng cách thu: Tối đa 45m (theo phương vuông góc, tùy điều kiện).
-
Bước sóng: 940nm.
-
Góc thu: ~45°.
-
Đầu ra: TTL (mức thấp khi nhận tín hiệu, 0V; mức cao khi không nhận, 5V).
-
Kích thước: ~6 x 5 x 4mm.
-
Trọng lượng: ~1g.
-
Nhiệt độ hoạt động: -25°C đến +85°C.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Nguồn điện 3.3-5V DC (USB 5V, pin lithium 3.7V, hoặc nguồn từ vi điều khiển).
-
Vi điều khiển (Arduino, Raspberry Pi) để đọc tín hiệu.
-
Điều khiển từ xa hồng ngoại (tương thích 38kHz).
-
Dây nối hoặc breadboard.
-
-
Kết nối:
-
Kết nối VCC và GND vào nguồn 3.3-5V (chú ý không đảo cực).
-
Kết nối OUT đến chân digital của vi điều khiển (ví dụ: D2 trên Arduino) để đọc tín hiệu.
-
Đặt module ở vị trí không bị cản trở, hướng về phía điều khiển từ xa.
-
-
Kiểm tra và sử dụng:
-
Bật nguồn, sử dụng điều khiển từ xa để phát tín hiệu IR (nhấn nút bất kỳ).
-
Quan sát tín hiệu OUT trên vi điều khiển (mức thấp khi nhận tín hiệu, mức cao khi không nhận).
-
Nếu dùng Arduino, viết code để đọc tín hiệu và điều khiển thiết bị tương ứng.
-
Lưu ý:
-
Không cấp nguồn vượt 5.5V hoặc đảo cực để tránh hỏng module.
-
Đảm bảo điều khiển từ xa phát tín hiệu 38kHz (kiểm tra mã điều khiển, như NEC).
-
Tránh ánh sáng mặt trời hoặc đèn huỳnh quang mạnh có thể gây nhiễu (dùng ống che nếu cần).
-
Đặt module ở nơi thoáng khí, tránh bụi hoặc vật cản.

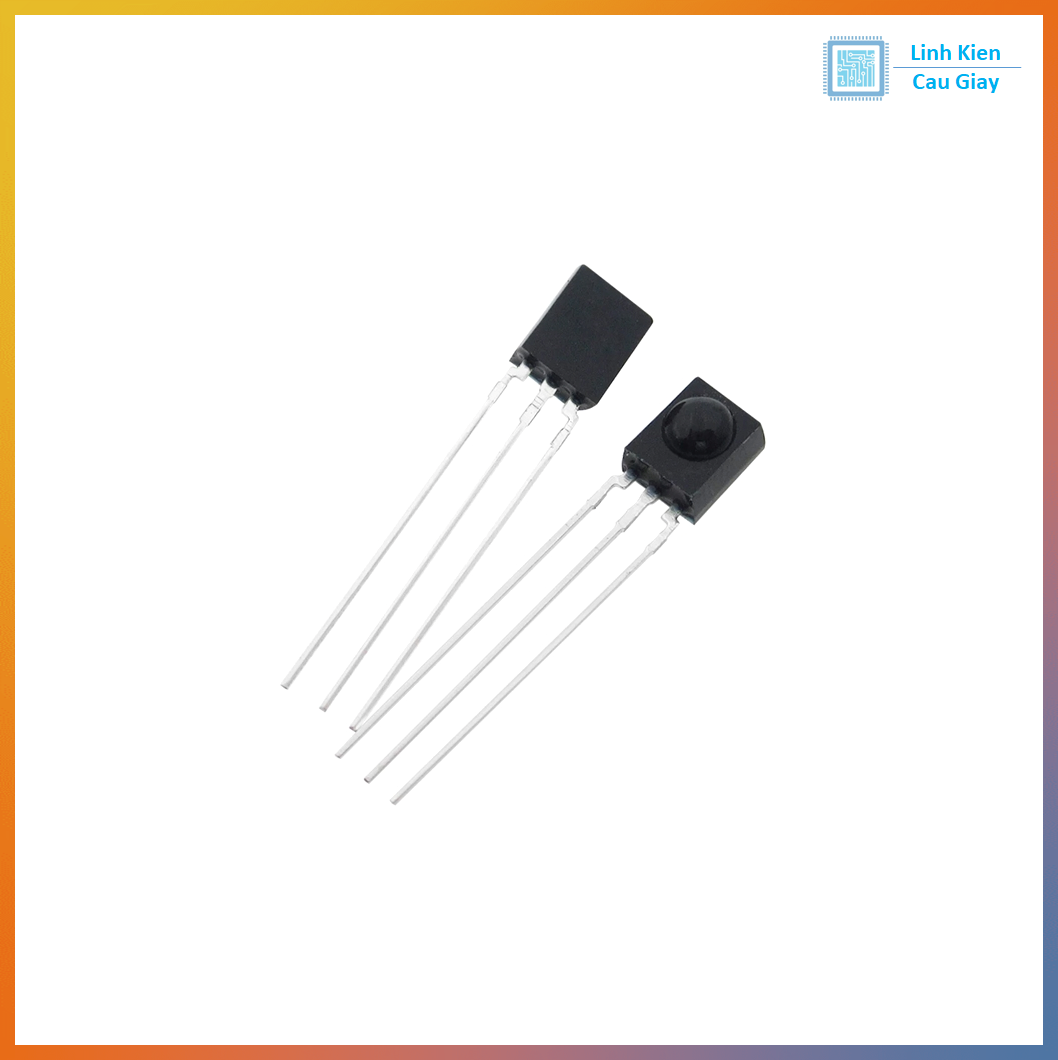

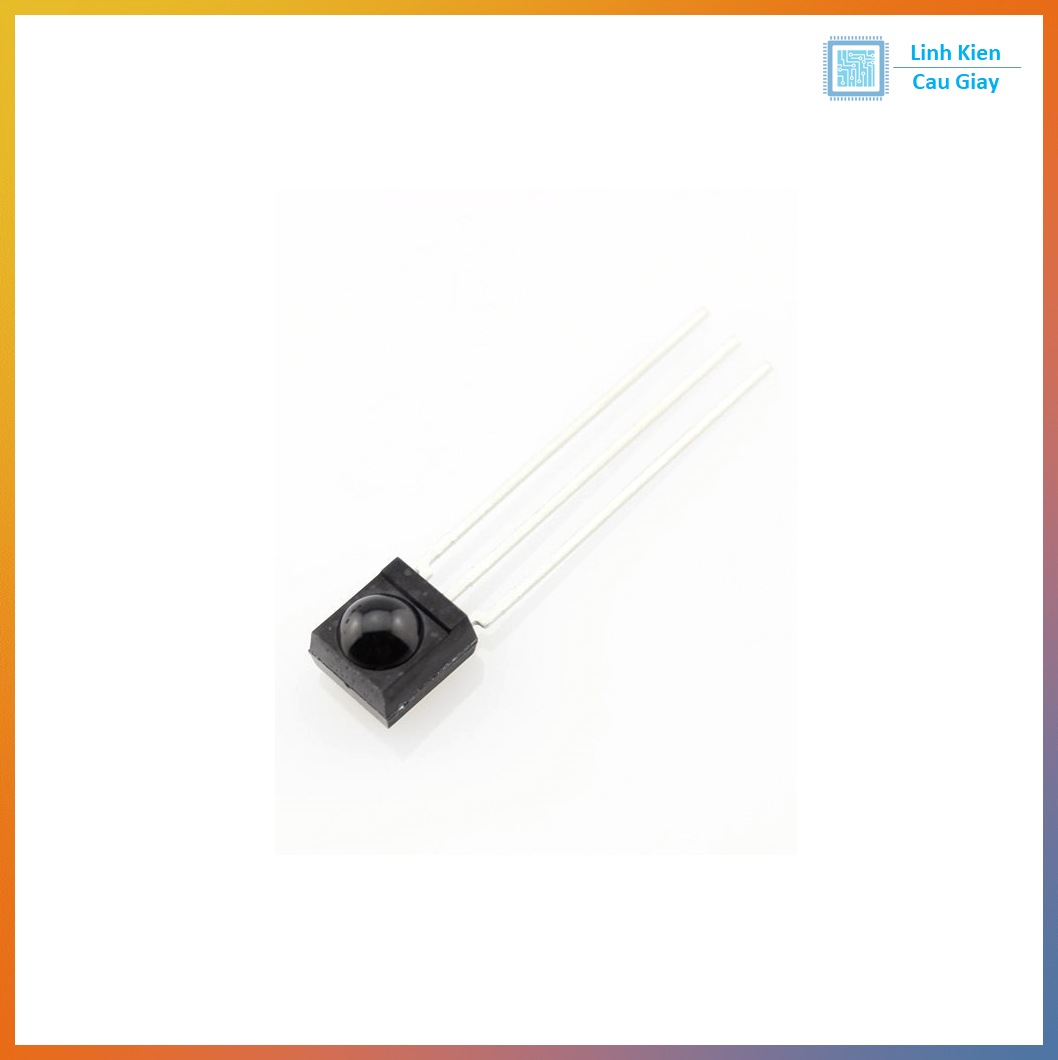

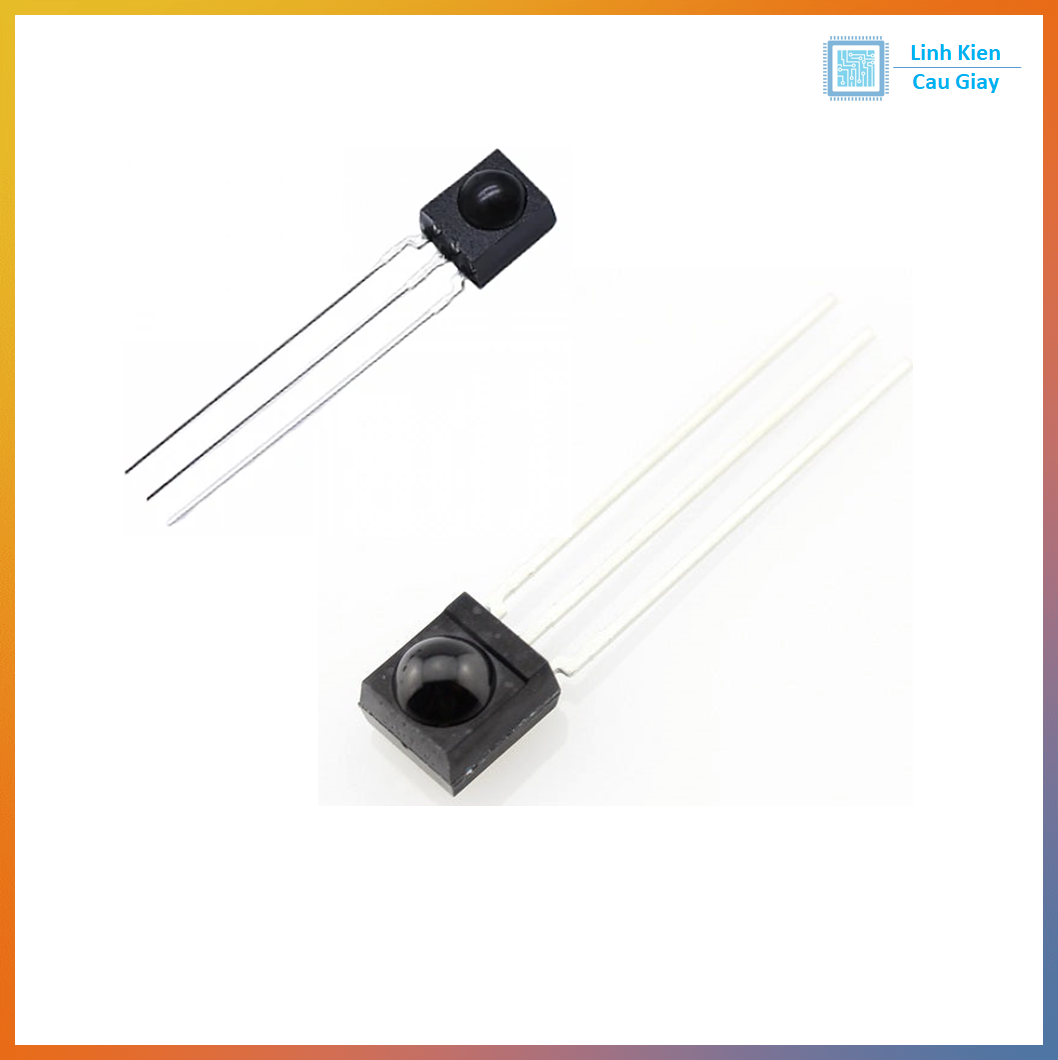

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
