Led Phát Hồng Ngoại 5MM (SL: 1c)

(Mã SP:CG000168)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

1.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

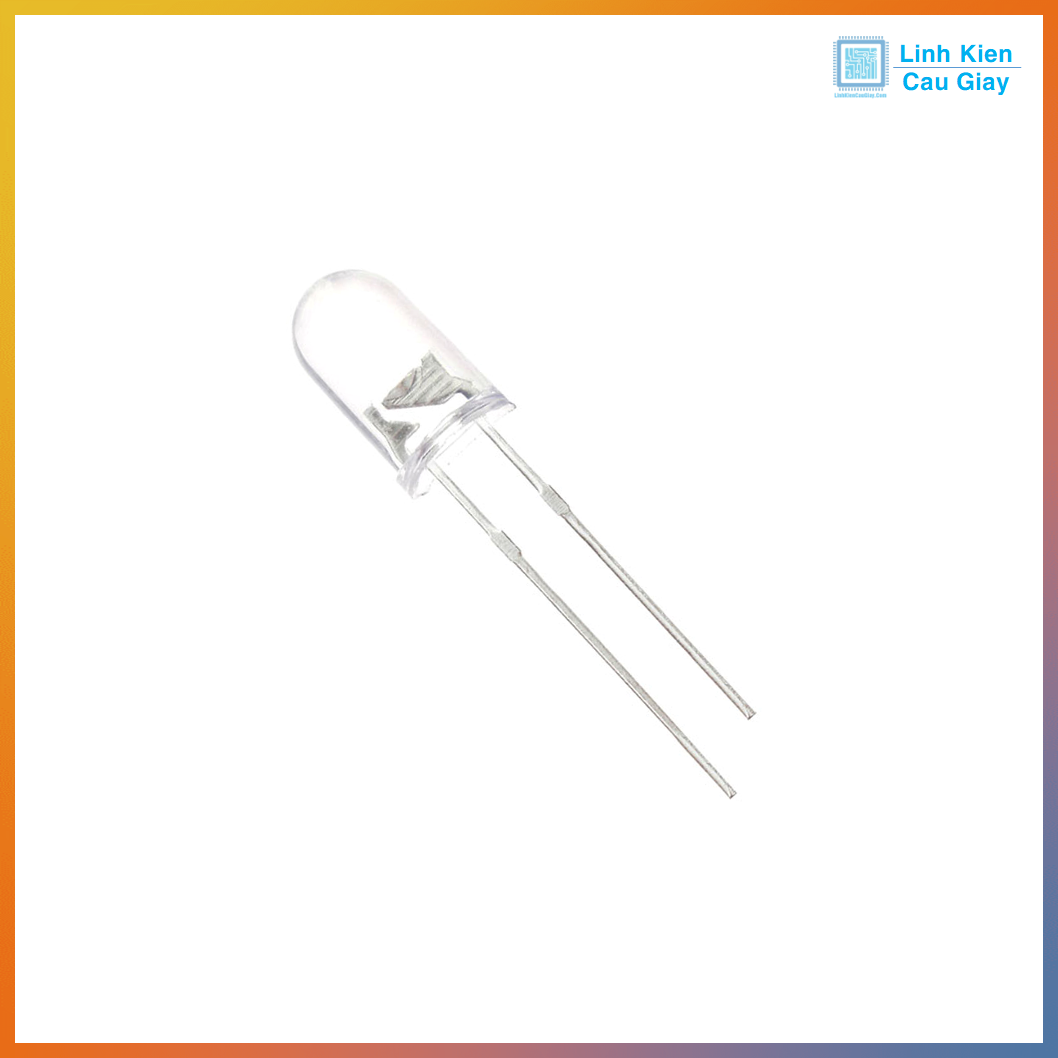

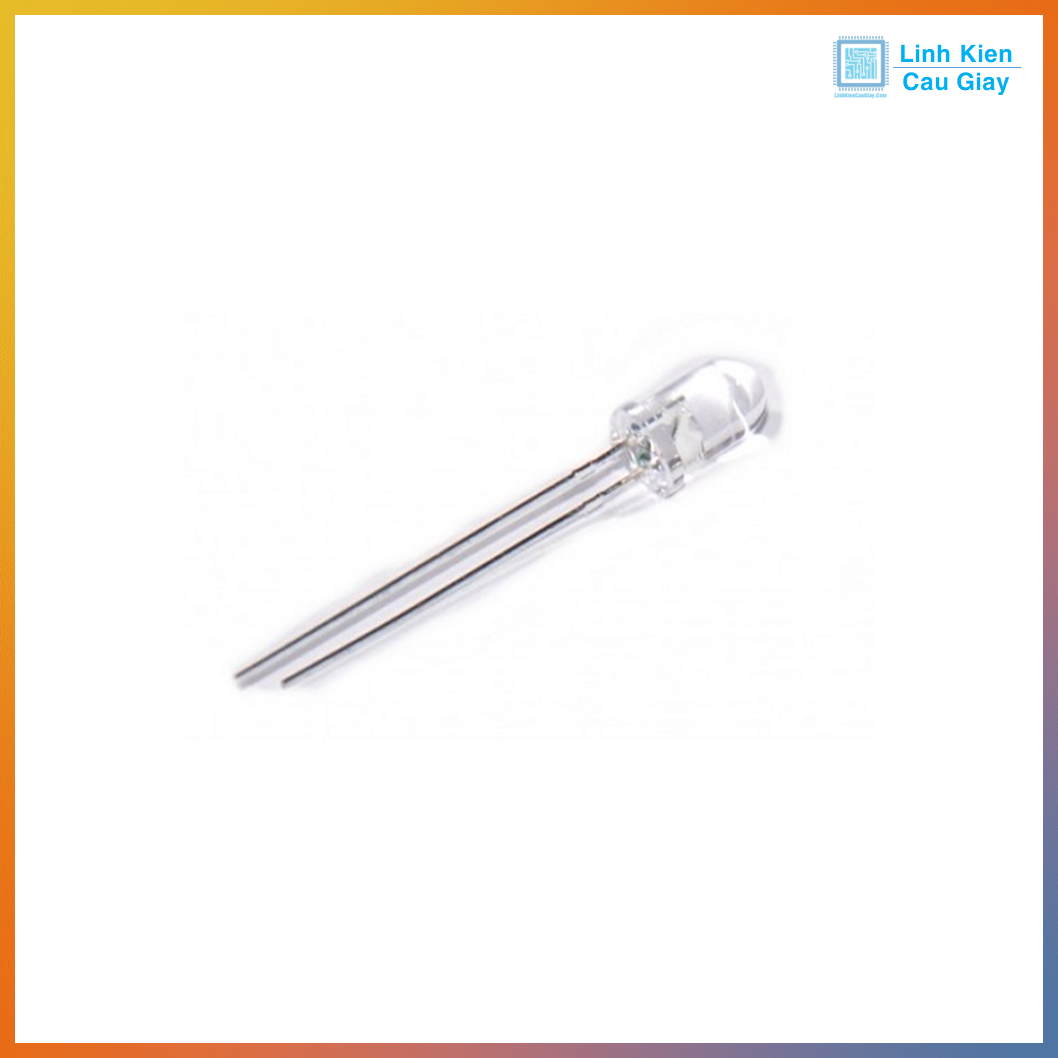

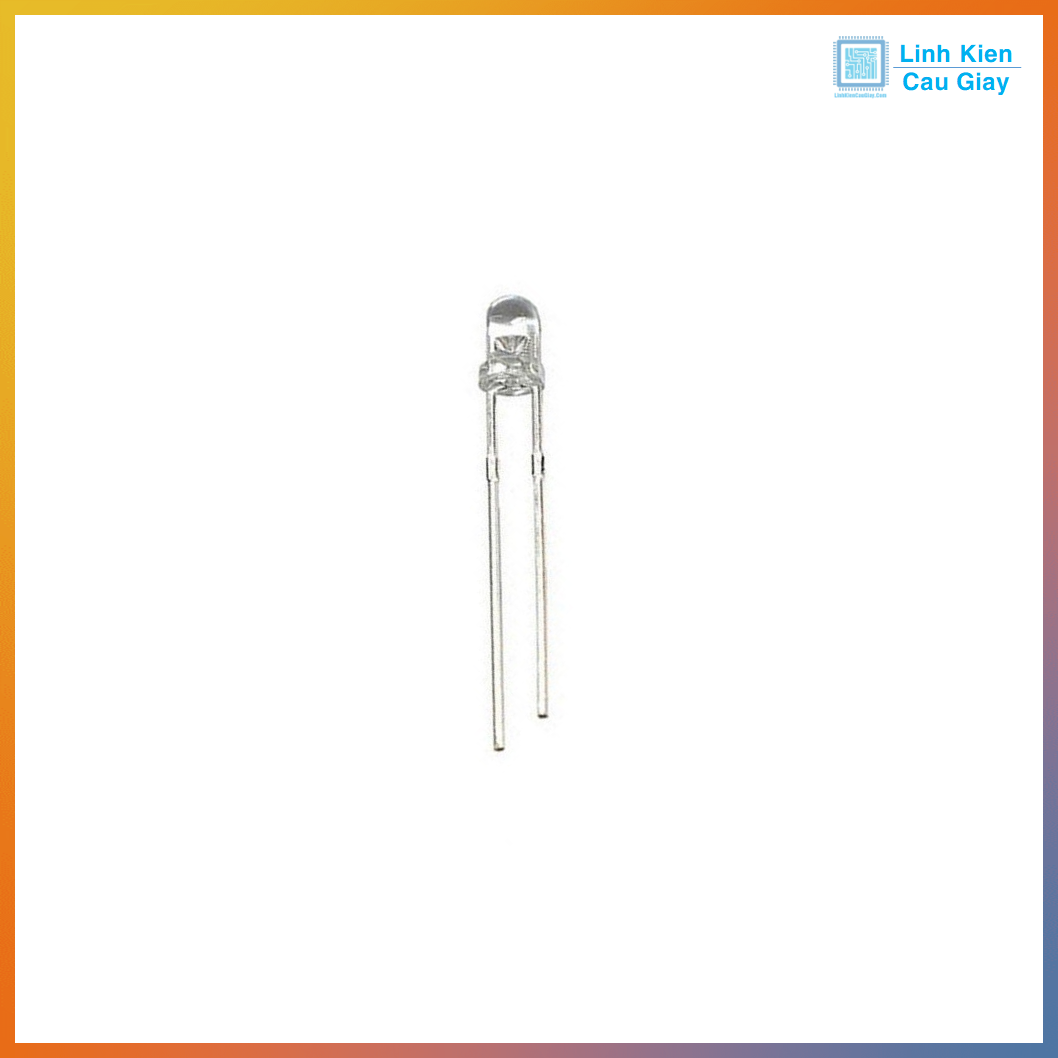

Led Phát Hồng Ngoại 5MM



Mô tả sản phẩm

Led Phát Hồng Ngoại 5MM là linh kiện phát sóng hồng ngoại chất lượng cao, lý tưởng cho các hệ thống điều khiển từ xa hoặc cảm biến hồng ngoại. Với bước sóng 940nm, led phát ra ánh sáng không nhìn thấy được bởi mắt thường, phù hợp để ghép nối với mắt thu hồng ngoại như HS0038B. Đường kính 5mm, dễ lắp đặt trong các mạch DIY, led hoạt động với điện áp 1.2-1.6V và dòng 10-20mA, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế bền bỉ, giá thành hợp lý, sản phẩm được ứng dụng rộng rãi trong điều khiển thiết bị điện tử và robot.

Đặc điểm nổi bật:

  • Bước sóng 940nm, phù hợp với điều khiển từ xa và cảm biến hồng ngoại.

  • Đường kính 5mm, dễ lắp đặt trên breadboard hoặc PCB.

  • Điện áp hoạt động 1.2-1.6V, dòng 10-20mA.

  • Tương thích với mắt thu hồng ngoại (như HS0038B).

  • Giá thành thấp, lý tưởng cho các dự án DIY.

Ứng dụng

  • Điều khiển từ xa: Phát tín hiệu IR cho TV, điều hòa, quạt, hoặc thiết bị điện tử.

  • Cảm biến hồng ngoại: Sử dụng trong robot dò đường, tránh vật cản, hoặc đếm sản phẩm.

  • Dự án DIY: Tích hợp vào hệ thống tự động hóa, robot, hoặc thiết bị thông minh.

  • Nhà thông minh: Điều khiển thiết bị qua tín hiệu hồng ngoại trong IoT.

  • Học tập và thực hành: Dùng trong các bài học về giao tiếp hồng ngoại và vi điều khiển.



Sơ đồ chân

Led Phát Hồng Ngoại 5MM có 2 chân kết nối chính:

  • Anode (+): Chân dương (dài hơn, nối với nguồn dương qua điện trở).

  • Cathode (-): Chân âm (ngắn hơn, nối với GND).

Lưu ý:

  • Cần dùng điện trở hạn dòng (220-330Ω) để bảo vệ led khi cấp nguồn 5V.

  • Kiểm tra cực tính trước khi hàn để tránh hỏng led.

Thông số kĩ thuật

  • Đường kính: 5mm.

  • Bước sóng: 940nm.

  • Điện áp hoạt động: 1.2-1.6V DC.

  • Dòng điện: 10-20mA (khuyến nghị 20mA tối đa).

  • Góc phát: ~20-30° (tùy phiên bản).

  • Công suất: 100mW.

  • Nhiệt độ hoạt động: -40°C đến +85°C.

  • Trở kháng nhiệt: ~10-15°C/W.

  • Kích thước: Đường kính 5mm, chiều dài chân ~25mm.

  • Trọng lượng: ~0.5g.

Hướng dẫn sử dụng

  1. Chuẩn bị:

    • Led Phát Hồng Ngoại 5MM.

    • Nguồn điện 3.3-5V DC (thông qua vi điều khiển hoặc mạch).

    • Điện trở hạn dòng (220-330Ω).

    • Vi điều khiển (Arduino, Raspberry Pi) hoặc mạch điều khiển (nếu cần).

    • Dây nối hoặc breadboard.

  2. Kết nối:

    • Kết nối chân Anode (+) với nguồn dương (VCC) qua điện trở 220-330Ω.

    • Kết nối chân Cathode (-) với GND.

    • Nếu dùng vi điều khiển, nối chân Anode qua điện trở với chân digital (ví dụ: D2 trên Arduino) và Cathode với GND.

  3. Kiểm tra và sử dụng:

    • Bật nguồn, kiểm tra led phát sáng bằng camera (ánh sáng hồng ngoại không thấy bằng mắt thường).

    • Nếu dùng Arduino, viết code để điều khiển led bật/tắt (digitalWrite).

    • Ghép nối với mắt thu hồng ngoại (như HS0038B) để kiểm tra tín hiệu IR.



Lưu ý:

  • Không cấp nguồn vượt 5V hoặc nối trực tiếp mà không có điện trở hạn dòng để tránh cháy led.

  • Đảm bảo ánh sáng hồng ngoại không bị cản trở bởi vật liệu che chắn.

  • Sử dụng camera hoặc điện thoại để kiểm tra phát sáng (màn hình sẽ hiển thị sáng trắng).

  • Tránh nhiệt độ quá cao (>85°C) để bảo vệ led.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
