Led Thu Hồng Ngoại 5MM (SL: 1c)

(Mã SP:CG000167)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

1.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

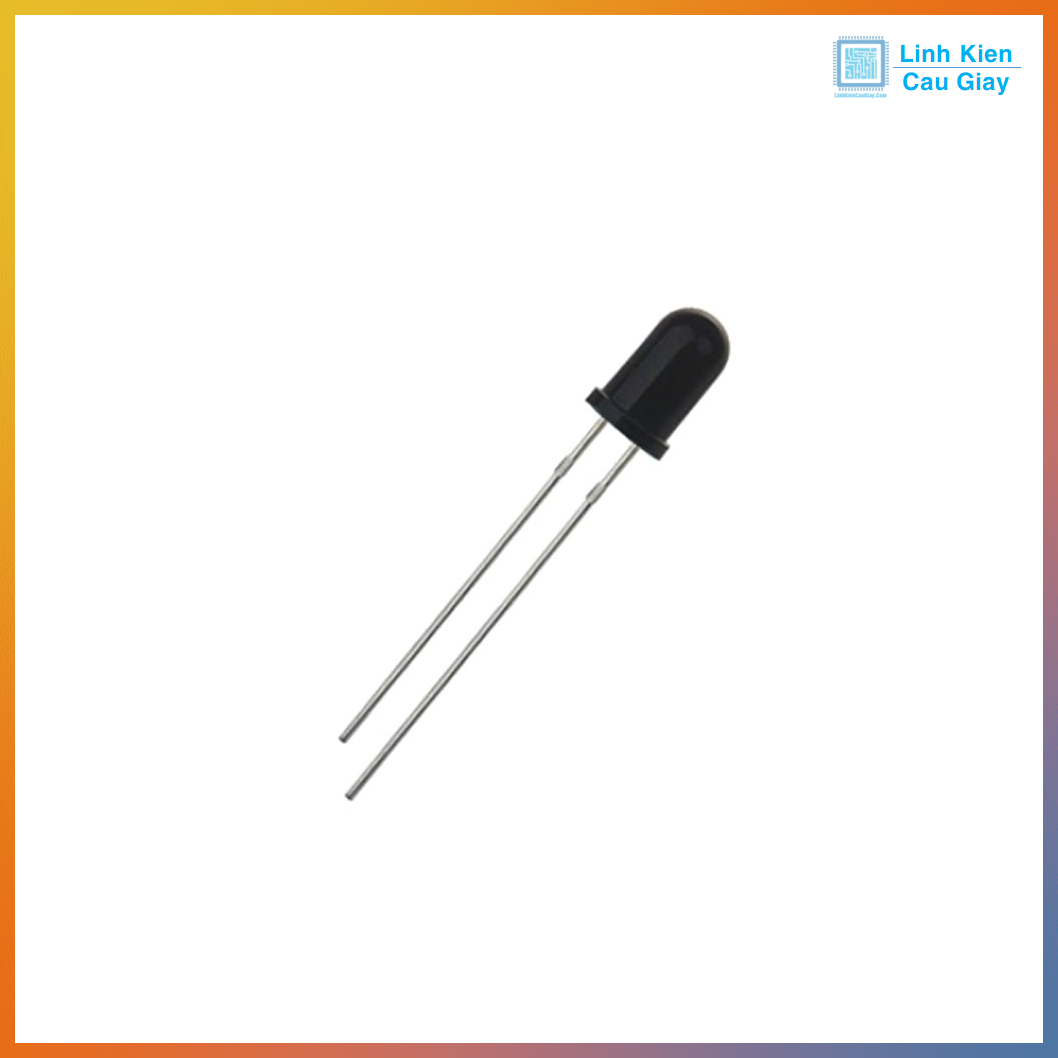

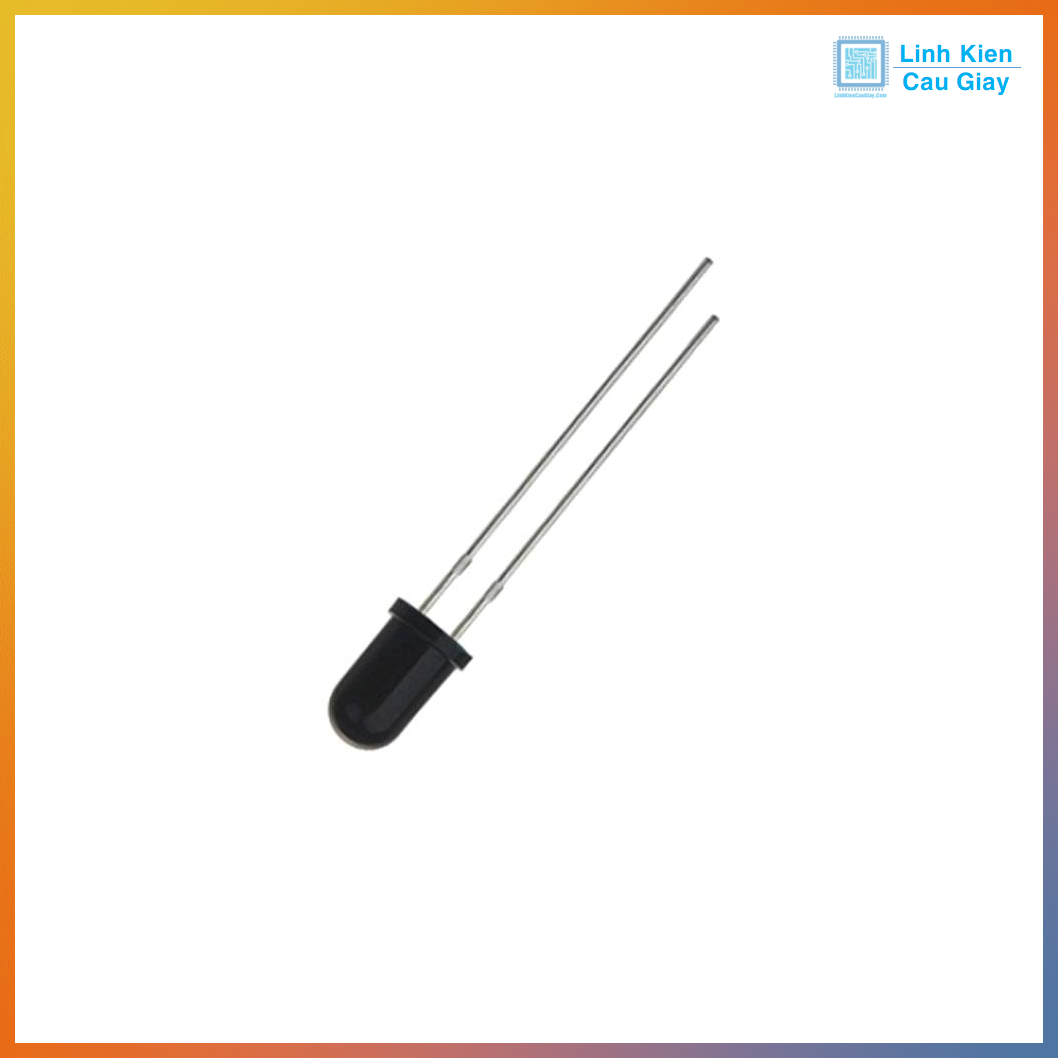

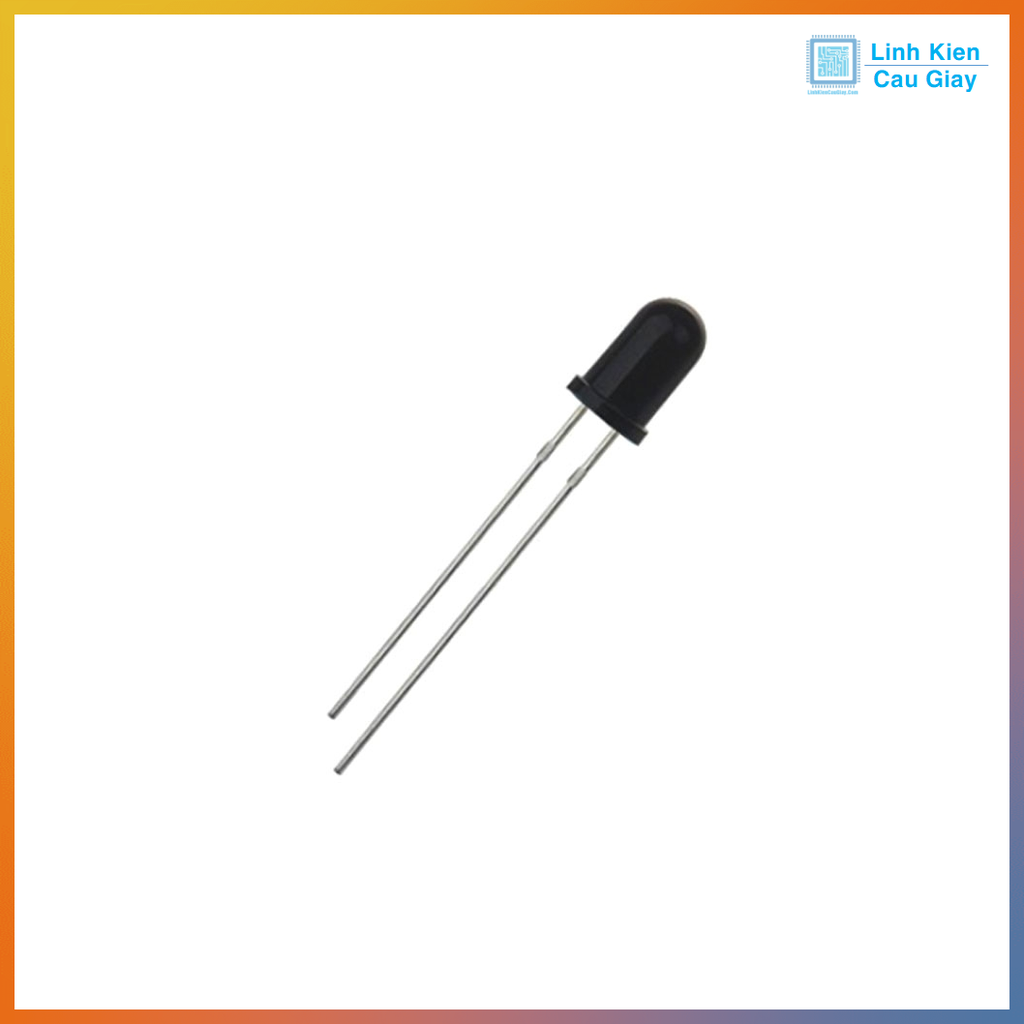

Led Thu Hồng Ngoại 5MM Phototransistor 940nm

Mô tả sản phẩm

Led Thu Hồng Ngoại 5MM Phototransistor là linh kiện nhận tín hiệu hồng ngoại chất lượng cao, lý tưởng cho các hệ thống điều khiển từ xa hoặc cảm biến hồng ngoại. Với bước sóng nhạy 940nm, phototransistor này phát hiện ánh sáng hồng ngoại phát ra từ led hồng ngoại (như 5MM 940nm), chuyển đổi thành tín hiệu điện. Đường kính 5mm, dễ lắp đặt trong các mạch DIY, hoạt động với điện áp 5V và dòng thấp, tương thích với Arduino, Raspberry Pi, và các vi điều khiển khác. Thiết kế bền bỉ, giá thành hợp lý, phù hợp cho ứng dụng điều khiển từ xa, robot, và học tập.

Đặc điểm nổi bật:

Nhạy với bước sóng 940nm, tương thích với led phát hồng ngoại.
Đường kính 5mm, dễ lắp đặt trên breadboard hoặc PCB.
Điện áp hoạt động 5V, dòng tiêu thụ thấp (<1mA).
Đầu ra tín hiệu analog hoặc digital khi kết hợp mạch.
Giá thành thấp, lý tưởng cho các dự án DIY.

Ứng dụng

Điều khiển từ xa: Nhận tín hiệu IR từ remote để điều khiển TV, điều hòa, hoặc quạt.
Cảm biến hồng ngoại: Sử dụng trong robot dò đường, tránh vật cản, hoặc đếm sản phẩm.
Dự án DIY: Tích hợp vào hệ thống tự động hóa, robot, hoặc thiết bị thông minh.
Nhà thông minh: Kết hợp với vi điều khiển để điều khiển thiết bị qua tín hiệu IR.
Học tập và thực hành: Dùng trong các bài học về cảm biến quang học và vi điều khiển.

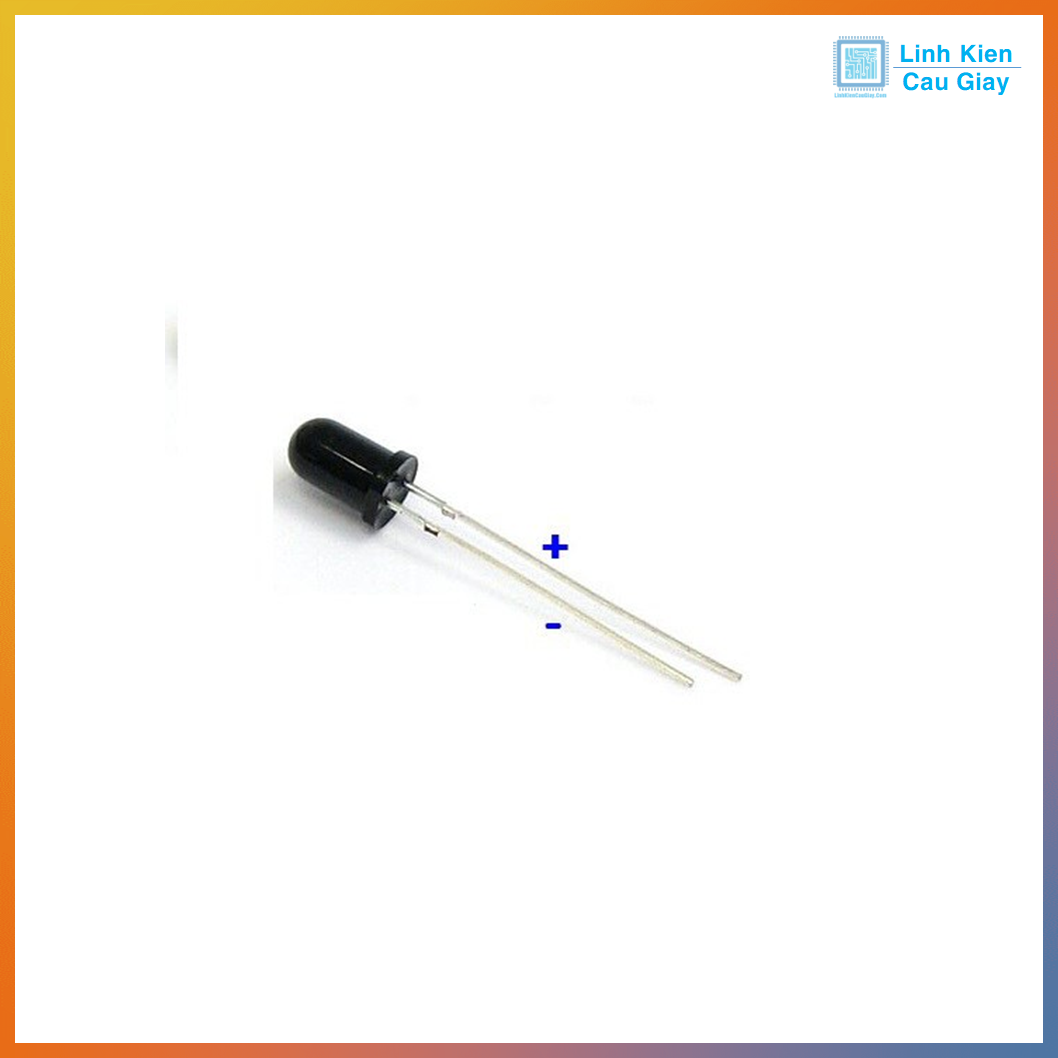

Sơ đồ chân

Led Thu Hồng Ngoại 5MM Phototransistor có 2-3 chân kết nối chính (tùy phiên bản):

Collector (C): Chân thu thập tín hiệu (nối với nguồn dương qua điện trở).
Emitter (E): Chân phát tín hiệu ra (nối với GND hoặc vi điều khiển).
Base (B, tùy chọn): Chân điều khiển (thường không sử dụng, để trống).

Lưu ý:

Cần dùng điện trở kéo lên (10kΩ-100kΩ) giữa Collector và VCC để tạo tín hiệu digital.
Kiểm tra datasheet hoặc nhãn linh kiện (như banlinhkien.com) để xác định cực tính trước khi hàn.

Thông số kĩ thuật

Loại: Phototransistor hồng ngoại.
Đường kính: 5mm.
Bước sóng nhạy: 940nm.
Điện áp hoạt động: 5V (thường qua mạch điều khiển).
Dòng tiêu thụ: <1mA (tùy mạch).
Dòng Collector tối đa: 20mA.
Góc thu: ~30-40° (tùy phiên bản).
Thời gian đáp ứng: ~10µs.
Nhiệt độ hoạt động: -40°C đến +85°C.
Kích thước: Đường kính 5mm, chiều dài chân ~25mm.
Trọng lượng: ~0.5g.

Hướng dẫn sử dụng

Chuẩn bị:
- Led Thu Hồng Ngoại 5MM Phototransistor.
- Nguồn điện 3.3-5V DC (thông qua vi điều khiển hoặc mạch).
- Điện trở kéo lên (10kΩ-100kΩ).
- Led Phát Hồng Ngoại 5MM 940nm (để kiểm tra).
- Vi điều khiển (Arduino, Raspberry Pi) hoặc mạch điều khiển.
- Dây nối hoặc breadboard.
Kết nối:
- Kết nối Collector (C) với VCC qua điện trở 10kΩ-100kΩ.
- Kết nối Emitter (E) với GND và chân analog/digital của vi điều khiển (ví dụ: A0 hoặc D2 trên Arduino).
- Đặt Led Phát Hồng Ngoại 5MM đối diện phototransistor (khoảng cách 5-10cm).
Kiểm tra và sử dụng:
- Bật nguồn, bật Led Phát Hồng Ngoại để kiểm tra tín hiệu trên phototransistor.
- Nếu dùng Arduino, đọc giá trị analog (analogRead) hoặc digital (digitalRead) khi nhận tín hiệu IR.
- Điều chỉnh khoảng cách hoặc góc để tối ưu hóa độ nhạy.

Lưu ý:

Không cấp nguồn vượt 5V hoặc nối trực tiếp mà không có điện trở để tránh hỏng phototransistor.
Đảm bảo ánh sáng hồng ngoại không bị cản trở bởi vật liệu che chắn.
Sử dụng camera để kiểm tra phát sáng từ led đối diện (màn hình sẽ hiển thị sáng trắng).
Tránh nhiệt độ quá cao (>85°C) để bảo vệ linh kiện.
