LED dán 0805 đỏ, vàng, xanh lá, xanh dương, trắng

Mô tả sản phẩm

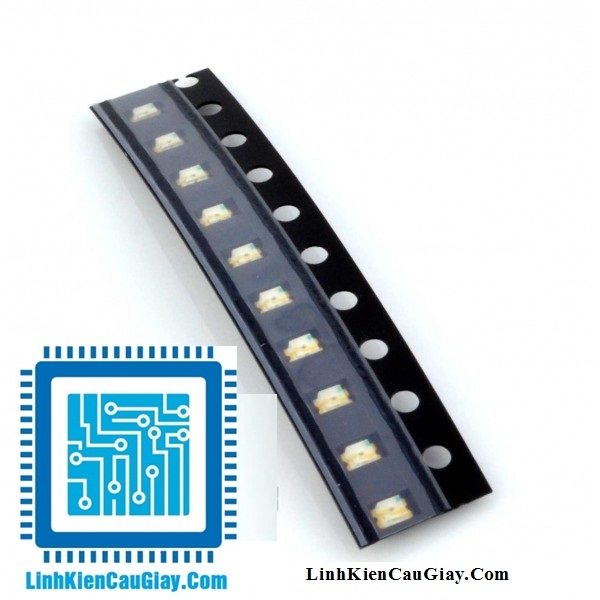

LED SMD 0805 là dòng LED dán kích thước nhỏ (khoảng 2,0 x 1,25 mm), chuyên dùng trên mạch in PCB, mạch báo tín hiệu, mạch hiển thị.

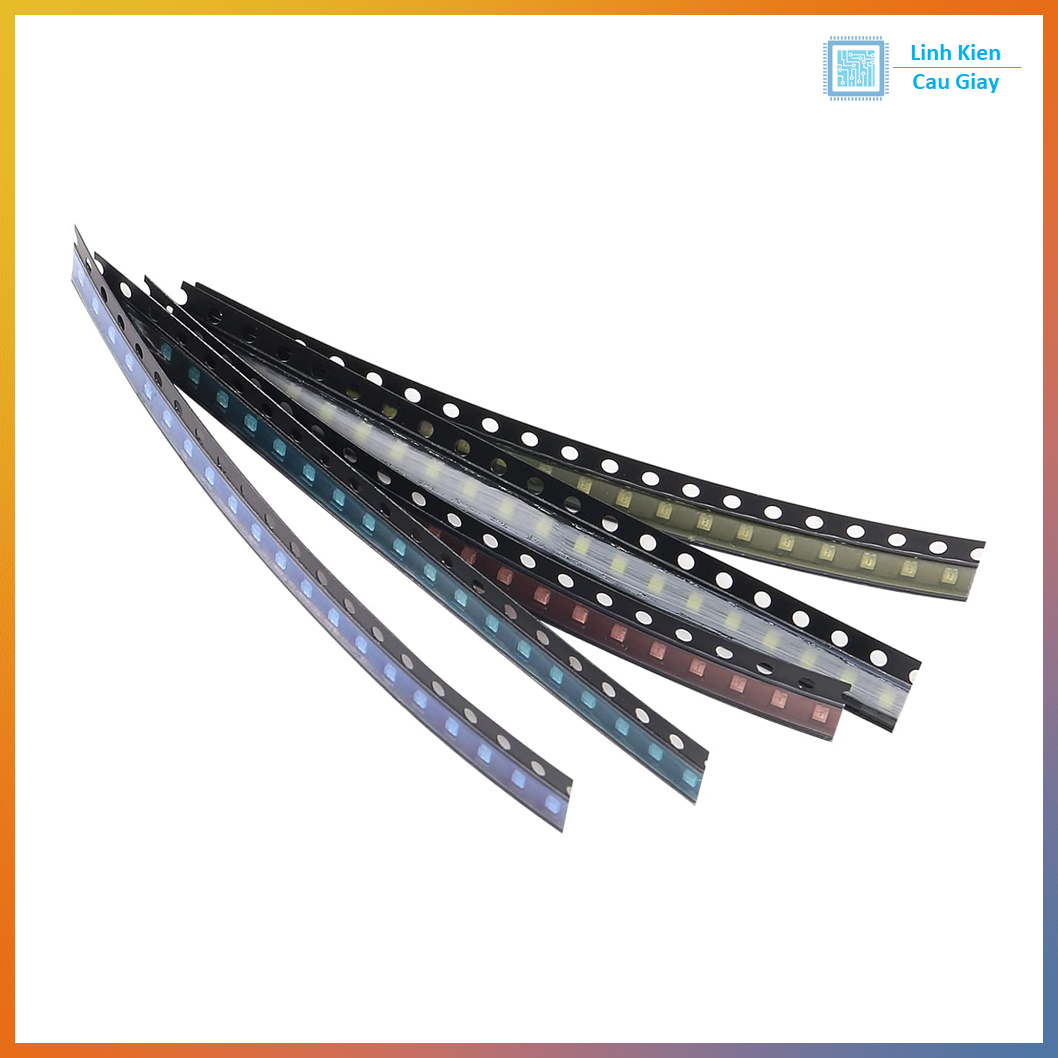

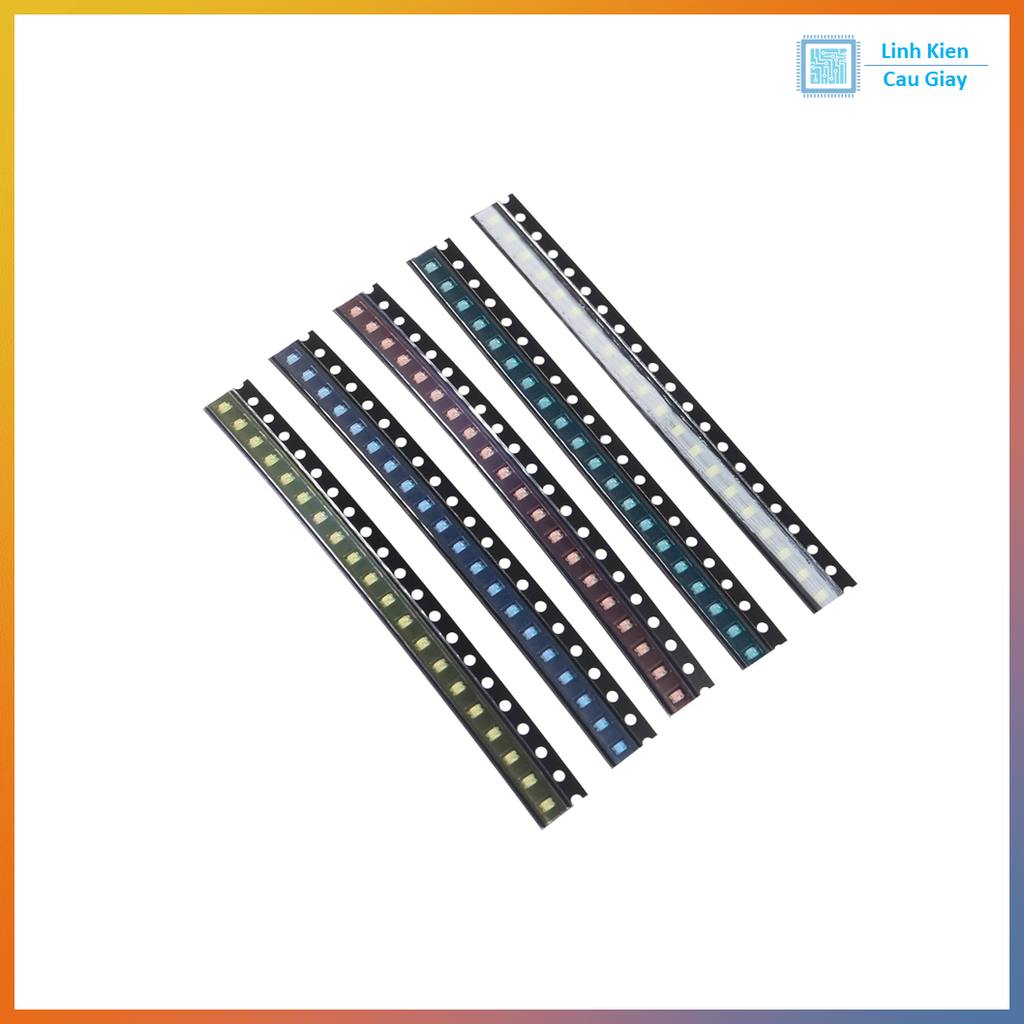

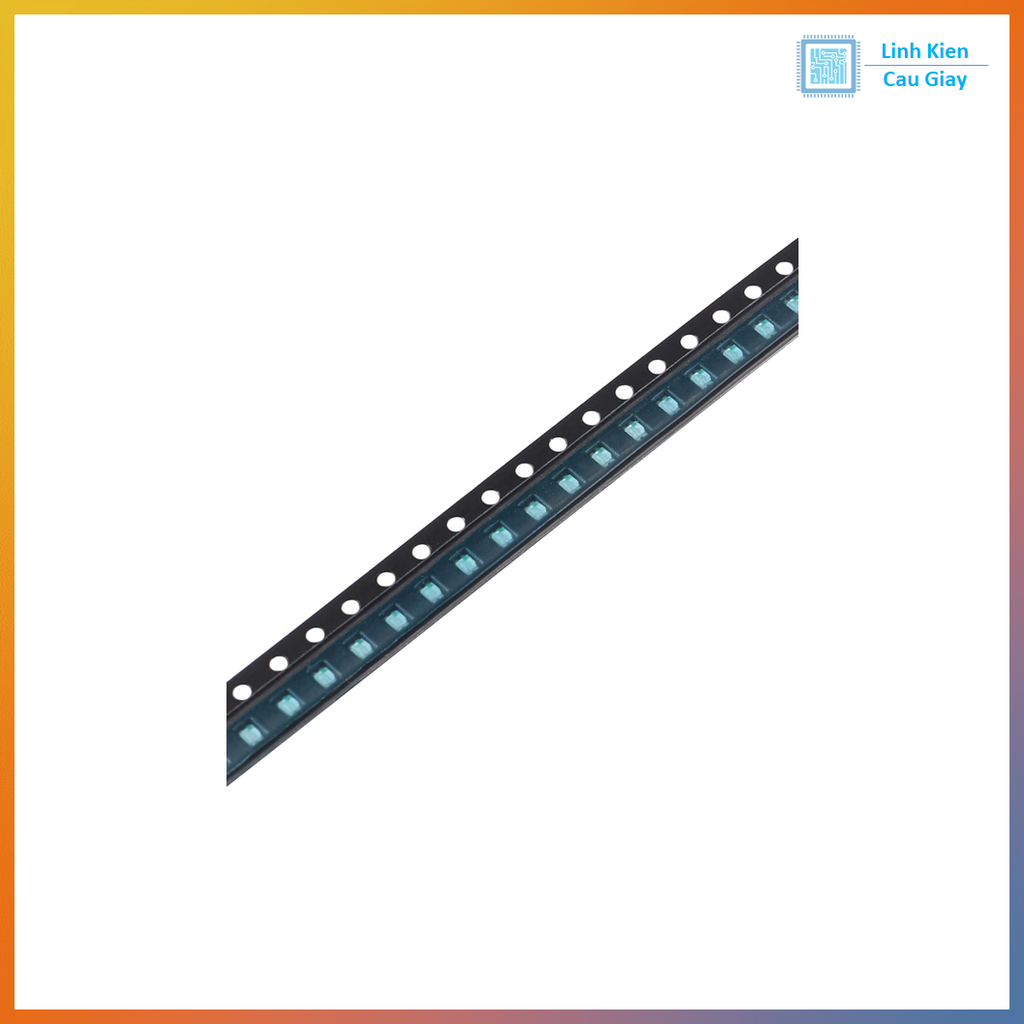

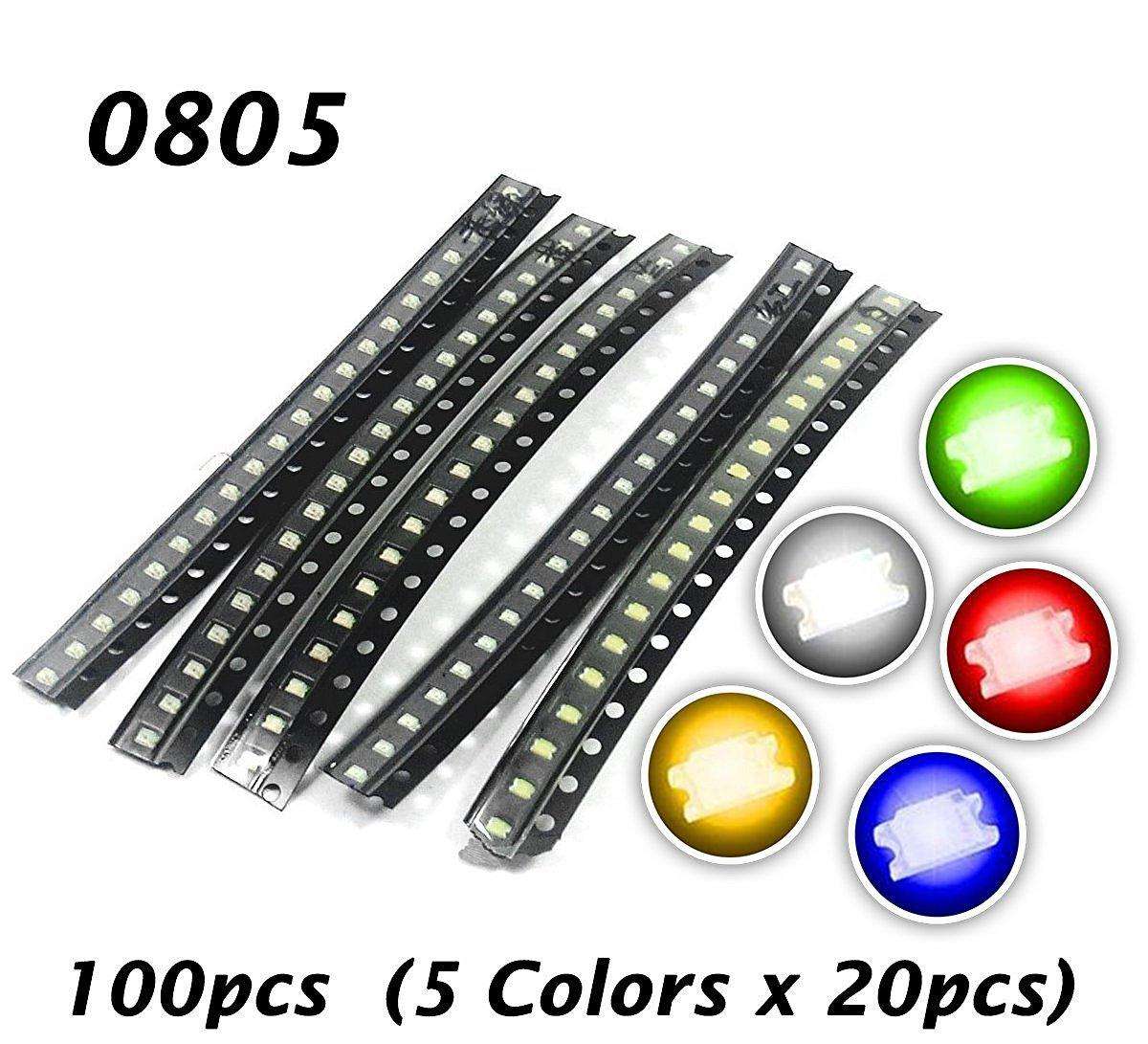

Sản phẩm được đóng gói 50 chiếc / gói, nhiều màu thông dụng: đỏ, vàng, xanh lá, xanh dương, trắng (tùy phân loại khi đặt hàng).
Ưu điểm: kích thước nhỏ gọn, dễ bố trí trên mạch, ánh sáng đều, bền, phù hợp cả sửa chữa lẫn DIY, đồ án.

Ứng dụng

• Đèn báo nguồn, đèn tín hiệu trên mạch nguồn, mạch điều khiển, module, kit phát triển.

• Làm hiệu ứng sáng, thanh LED, logo phát sáng, mô hình, đồ chơi điện tử.

• Sửa chữa bo mạch thiết bị điện tử, main máy in, main điều khiển, remote, thiết bị dân dụng.

• Dự án STEM, Arduino, ESP, robot, IoT, đồ án sinh viên.

Sơ đồ chân

• Mỗi LED có 2 cực: Anode (+) và Cathode (–).

• Trên vỏ LED/màng in thường có vạch hoặc vát góc để đánh dấu cực âm (–).

• Khi hàn lên PCB, căn theo ký hiệu “+ / –” hoặc mũi tên diode trên mạch để đặt đúng chiều.

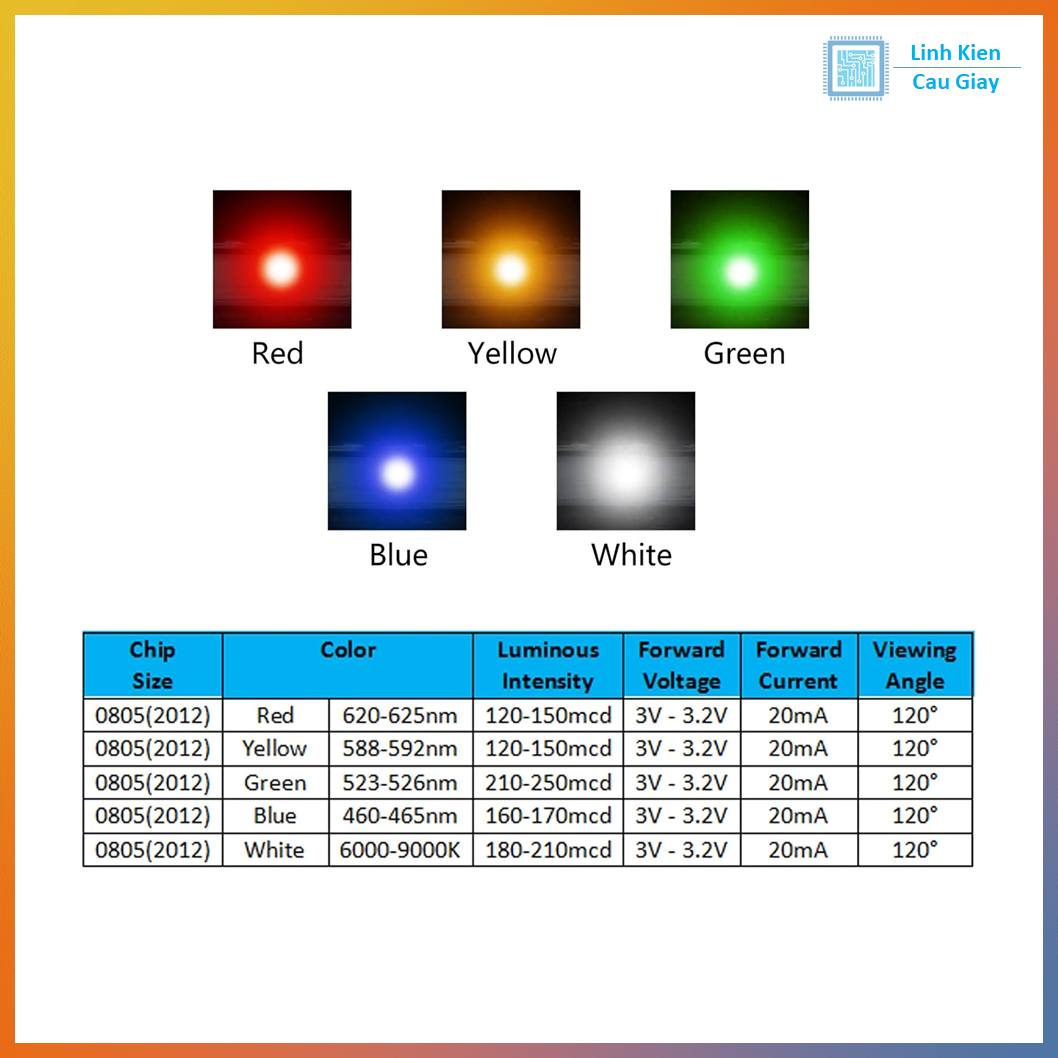

Thông số kĩ thuật

• Loại: LED SMD 0805

• Kích thước: ~ 2,0 x 1,25 mm

• Điện áp rơi:

  • Đỏ, vàng: khoảng 1,8 – 2,2 V

  • Xanh lá, xanh dương, trắng: khoảng 2,8 – 3,3 V

• Dòng làm việc khuyến nghị: 5 – 20 mA (tùy độ sáng yêu cầu)

• Góc chiếu: ~ 120°

• Đóng gói: 50 chiếc / gói (chọn màu theo phân loại).

Hướng dẫn sử dụng

• Không đấu trực tiếp LED với nguồn 5V/12V… mà phải dùng điện trở hạn dòng.

• Tính điện trở:

  • R ≈ (Vnguồn – Vf) / I (ví dụ: 5V – 2V, I = 10 mA → R ≈ 300 Ω).

• Khi hàn tay: dùng mỏ hàn đầu nhỏ, nhiệt độ vừa phải, thao tác nhanh để tránh cháy LED.

• Khi gắp LED, nên dùng nhíp kim loại/nhíp gốm để đặt chính xác lên pad mạch.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
