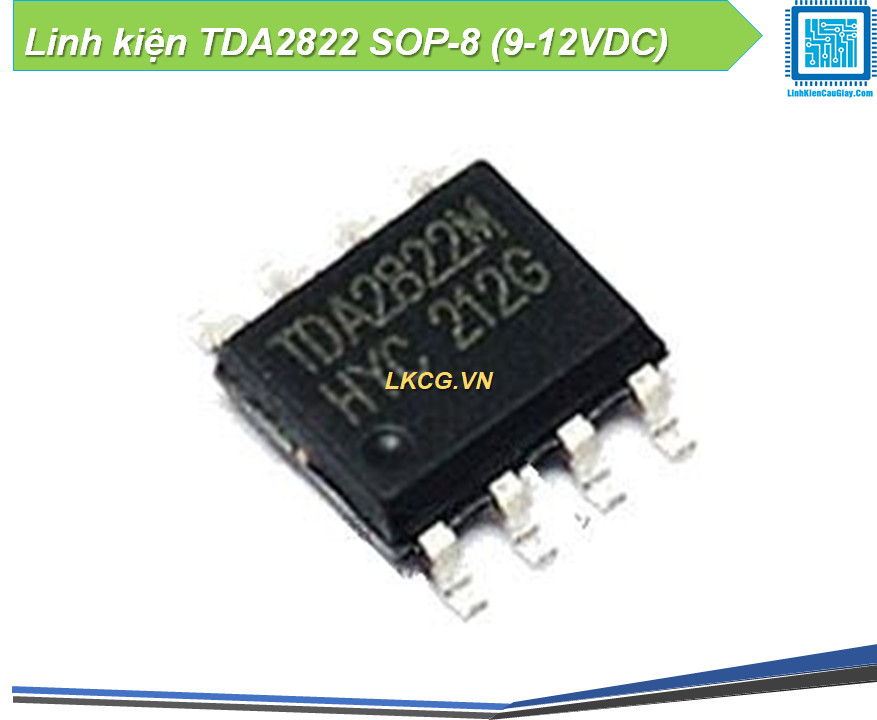

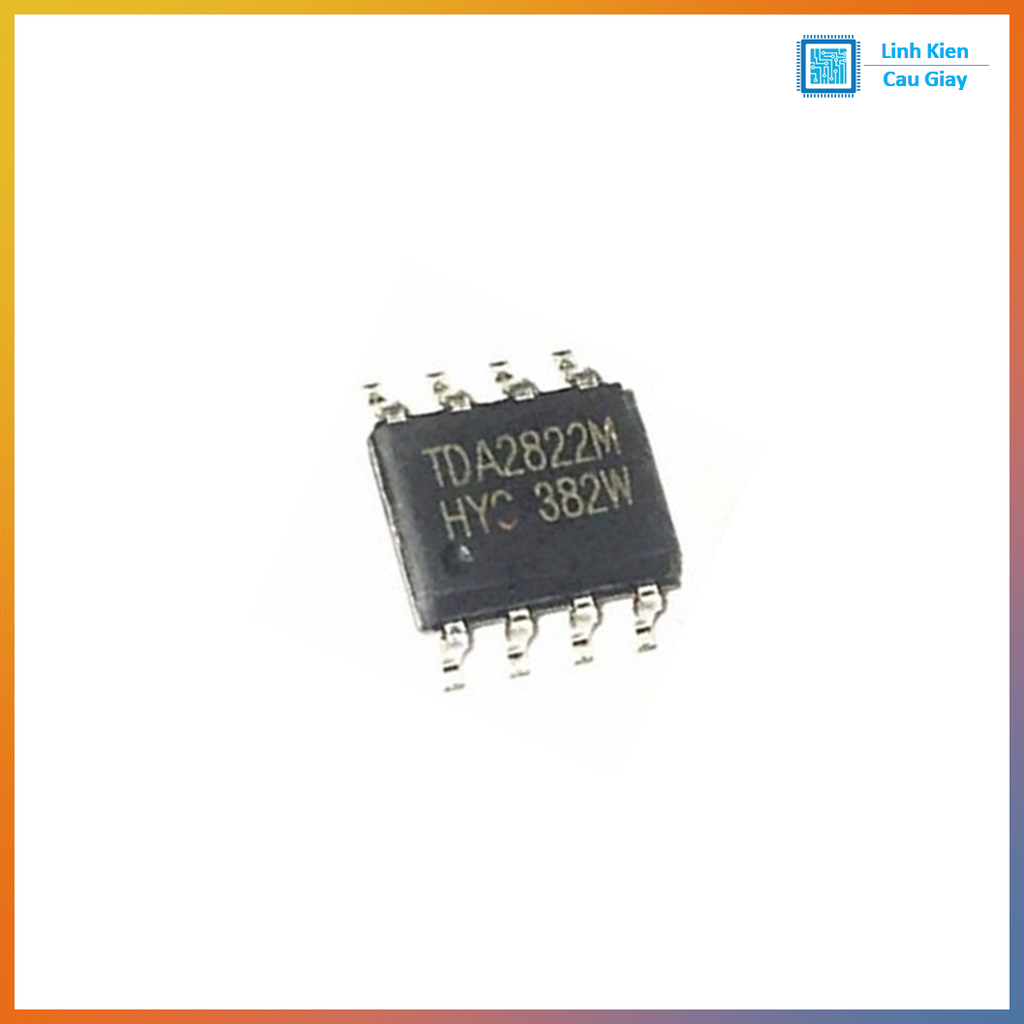

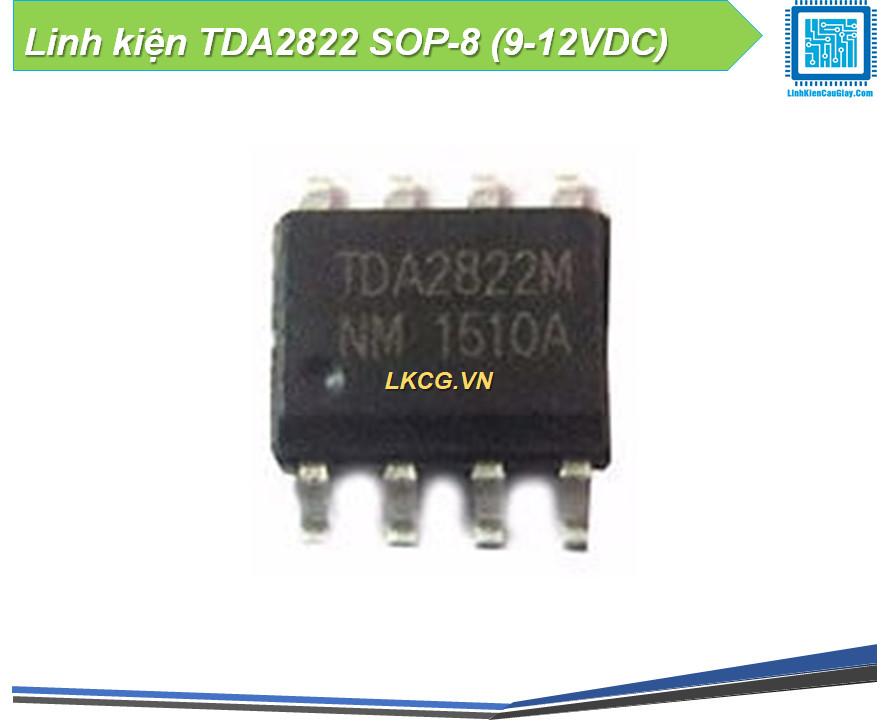

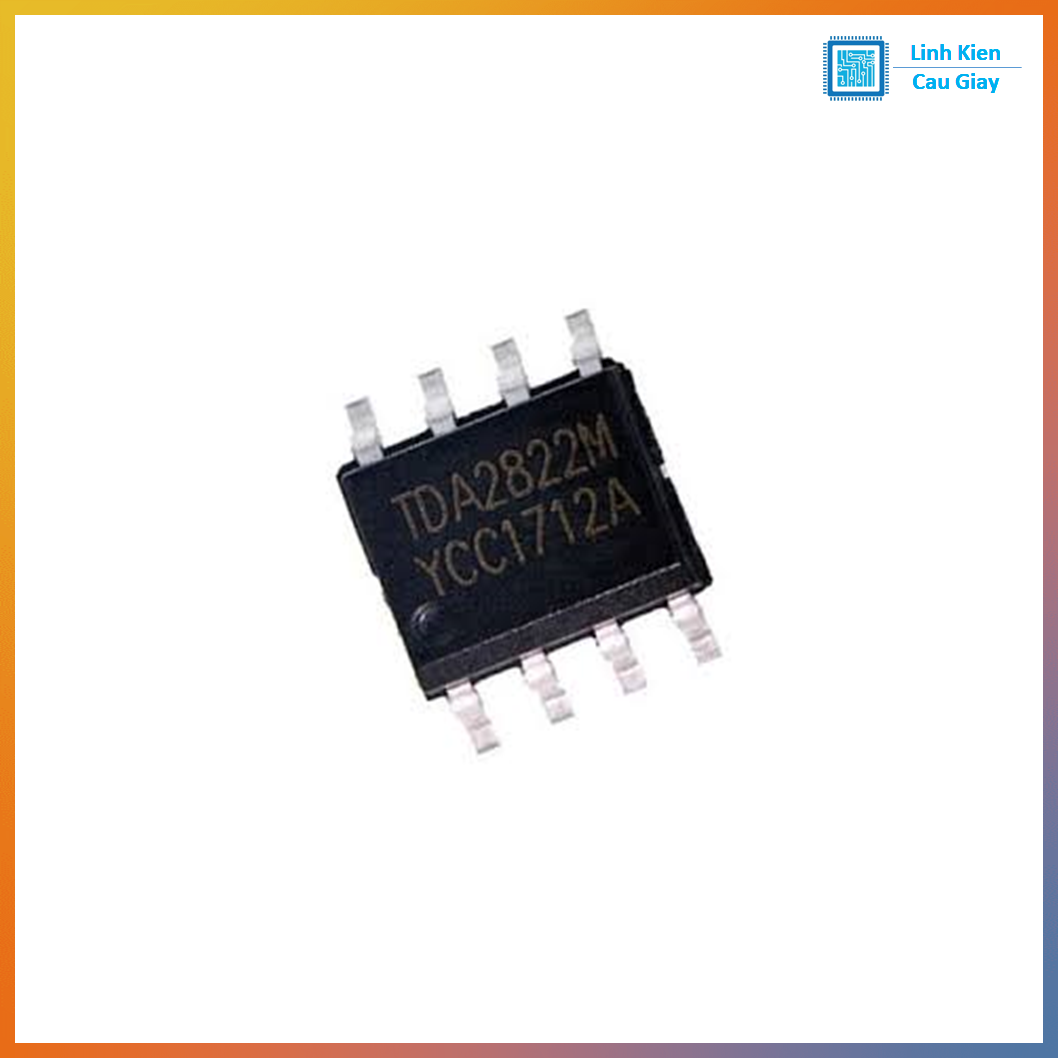

IC khuếch đại âm thanh TDA2822 SOP-8

Mô tả sản phẩm

TDA2822 SOP-8 là IC khuếch đại âm thanh công suất nhỏ (audio amplifier) dạng dual amplifier (2 kênh), chuyên dùng cho loa mini, loa vi tính nhỏ, đồ chơi, radio, mạch phát nhạc DIY. IC hoạt động tốt với nguồn điện áp thấp (khoảng 1.8V–15V tuỳ thiết kế), ít linh kiện ngoài, dễ lắp mạch khuếch đại stereo (2 kênh) hoặc bridge (BTL/mono) để tăng công suất. Đóng gói SOP-8 (SMD) giúp mạch gọn, phù hợp sửa chữa và sản xuất bo mạch nhỏ.

TDA2822 là IC amplifier công suất nhỏ, tích hợp sẵn 2 kênh khuếch đại, phù hợp loa trở kháng 4–32Ω tùy cấu hình. Có thể chạy dạng Stereo cho 2 loa nhỏ hoặc cấu hình BTL để kéo 1 loa mạnh hơn (mono). Dùng tụ ghép tín hiệu và tụ lọc nguồn đúng chuẩn sẽ giảm ù/nhiễu, tiếng sạch hơn.

Ứng dụng

Loa mini, loa bluetooth DIY (phần công suất nhỏ)
Radio, máy nghe nhạc, đồ chơi phát âm thanh
Mạch khuếch đại tín hiệu cho project STEM, thực hành điện tử
Sửa chữa loa nhỏ/bo phát nhạc dùng TDA2822 SMD

Sơ đồ chân

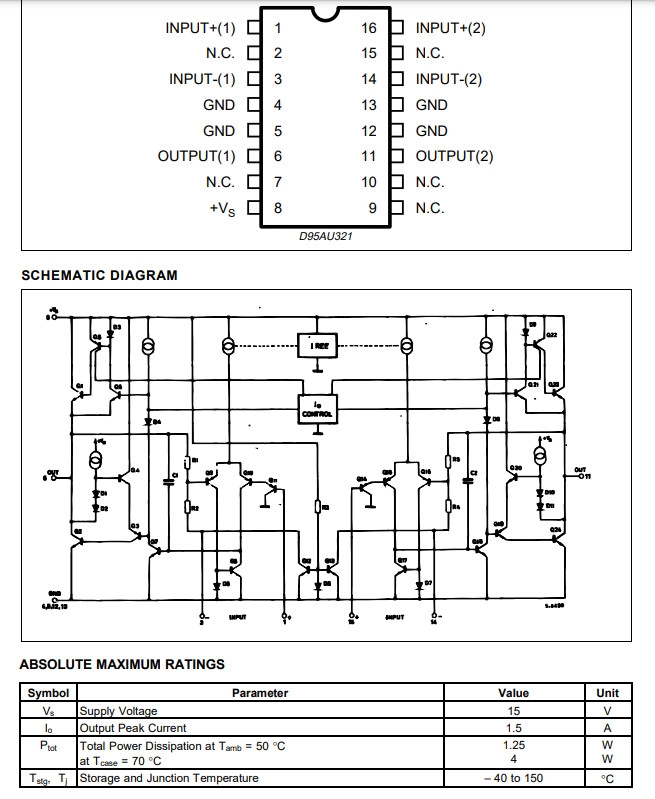

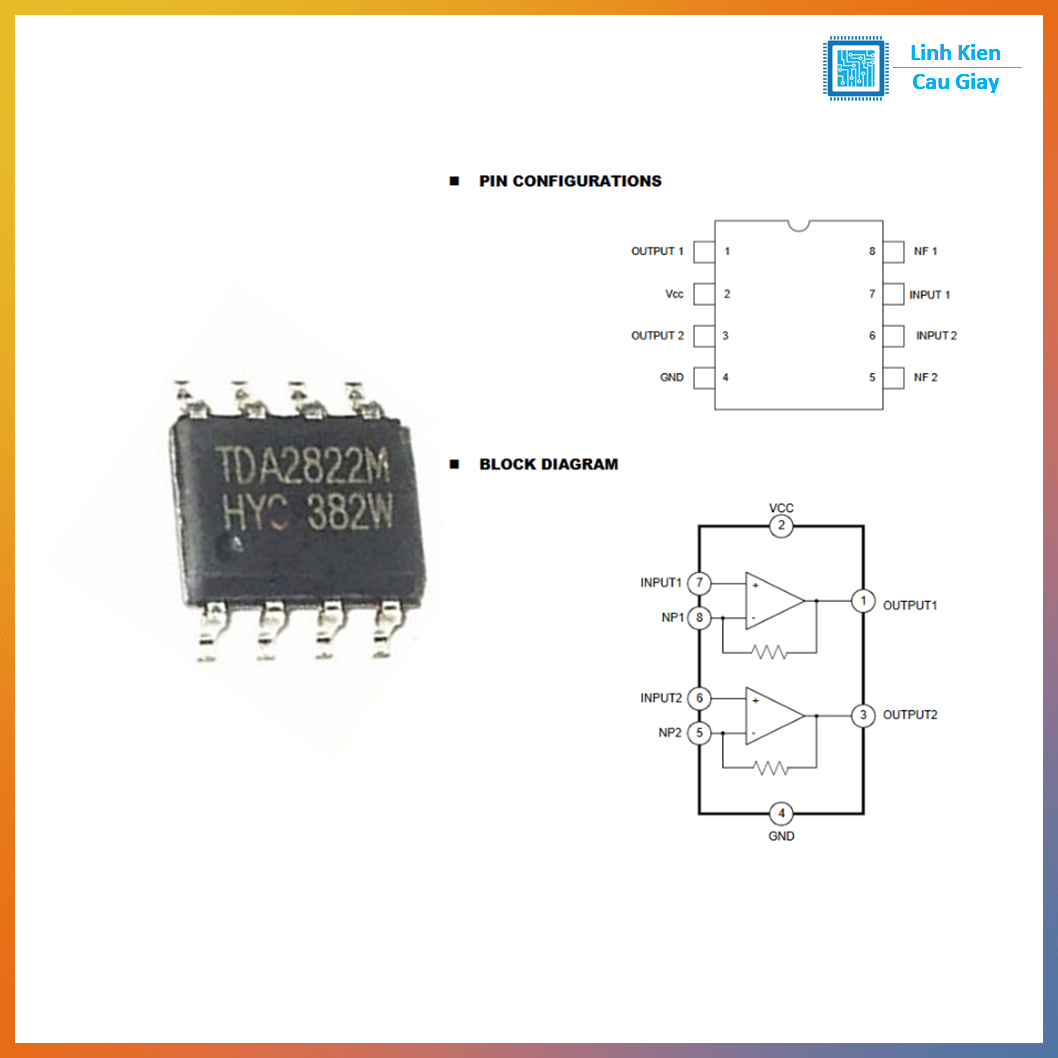

Sơ đồ chân (Pinout) TDA2822 SOP-8 (tham khảo phổ biến)
Vì có vài biến thể (TDA2822, TDA2822M…), pinout có thể khác nhẹ theo hãng. Pin SOP-8 thường gồm:
Ngõ vào kênh 1, ngõ vào kênh 2
Ngõ ra kênh 1, ngõ ra kênh 2
VCC (nguồn) và GND
Chân bias/feedback (tuỳ cấu hình stereo/BTL)

Thông số kĩ thuật

Loại: Dual Audio Power Amplifier (2 kênh)
Điện áp hoạt động: khoảng 1.8V–15V (tuỳ phiên bản)
Cấu hình: Stereo 2 kênh hoặc BTL (mono công suất cao hơn)
Đóng gói: SOP-8 (SMD)

Hướng dẫn sử dụng

Nguồn cấp: dùng 3.7V pin Li-ion hoặc 5V USB đều được (tuỳ mạch), nên có tụ lọc nguồn gần IC (100µF + 100nF)
Ngõ vào: dùng tụ ghép (ví dụ 0.1–1µF) để chặn DC, tránh tiếng “bụp”

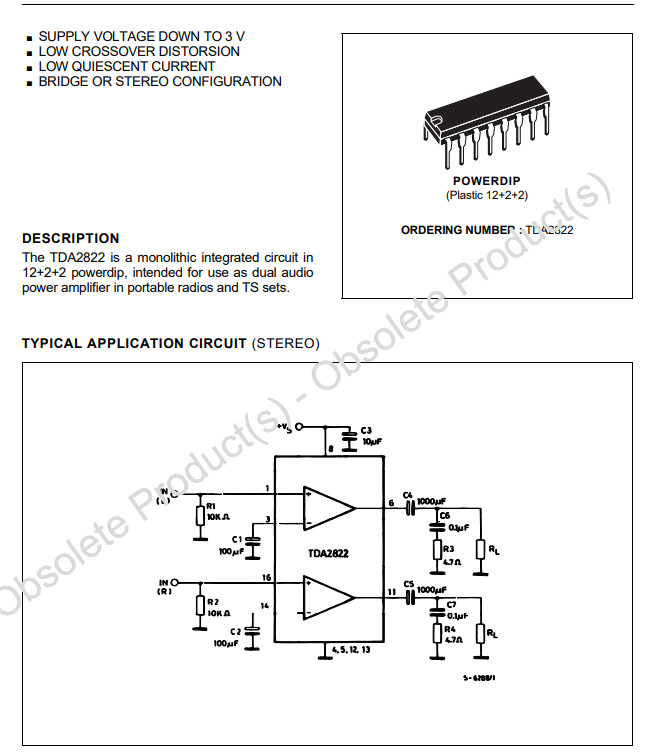

Ra loa: cấu hình Stereo thì mỗi kênh ra 1 loa; cấu hình BTL thì đấu theo sơ đồ datasheet (không nối loa về GND như stereo)
Chống ù: đi mass gọn, tụ lọc đủ lớn, dây tín hiệu input tránh xa dây loa/output

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
