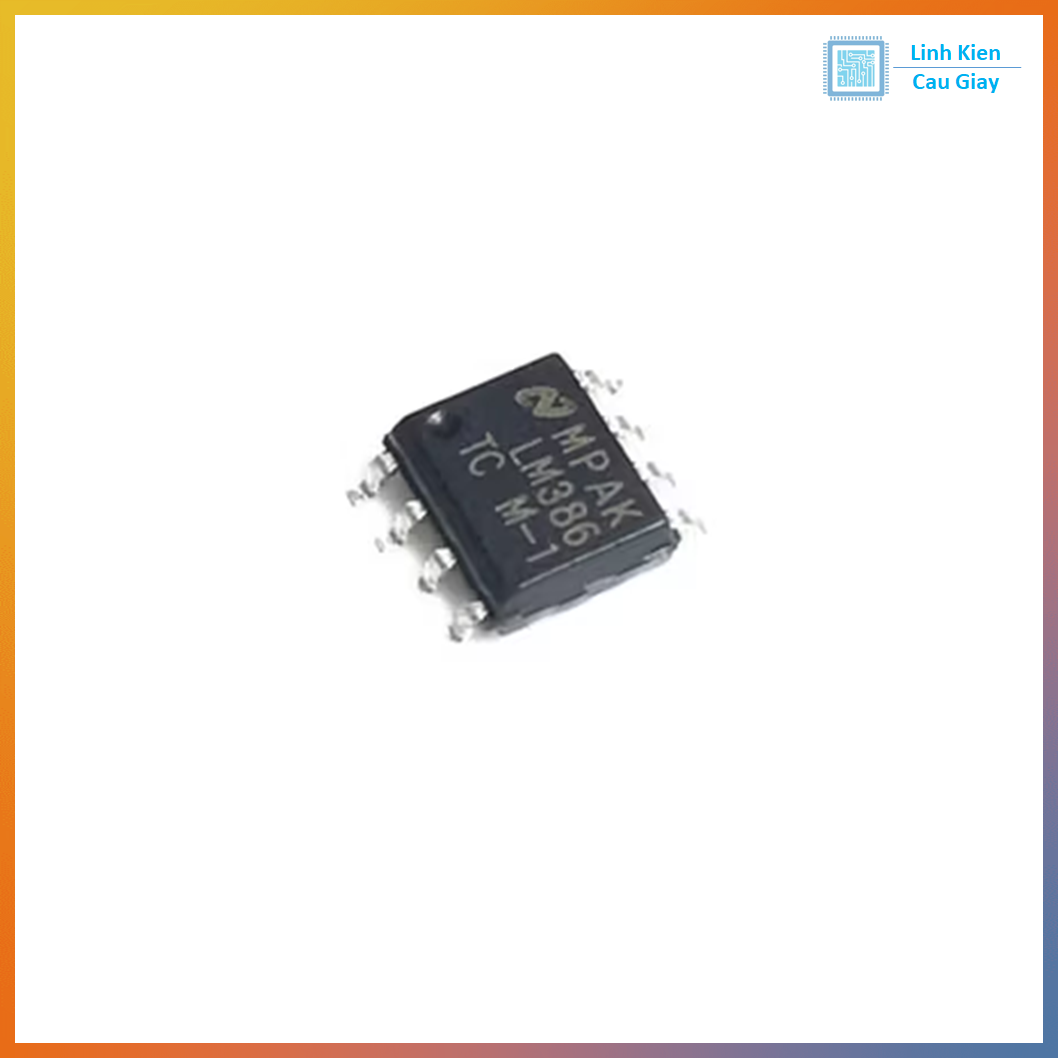

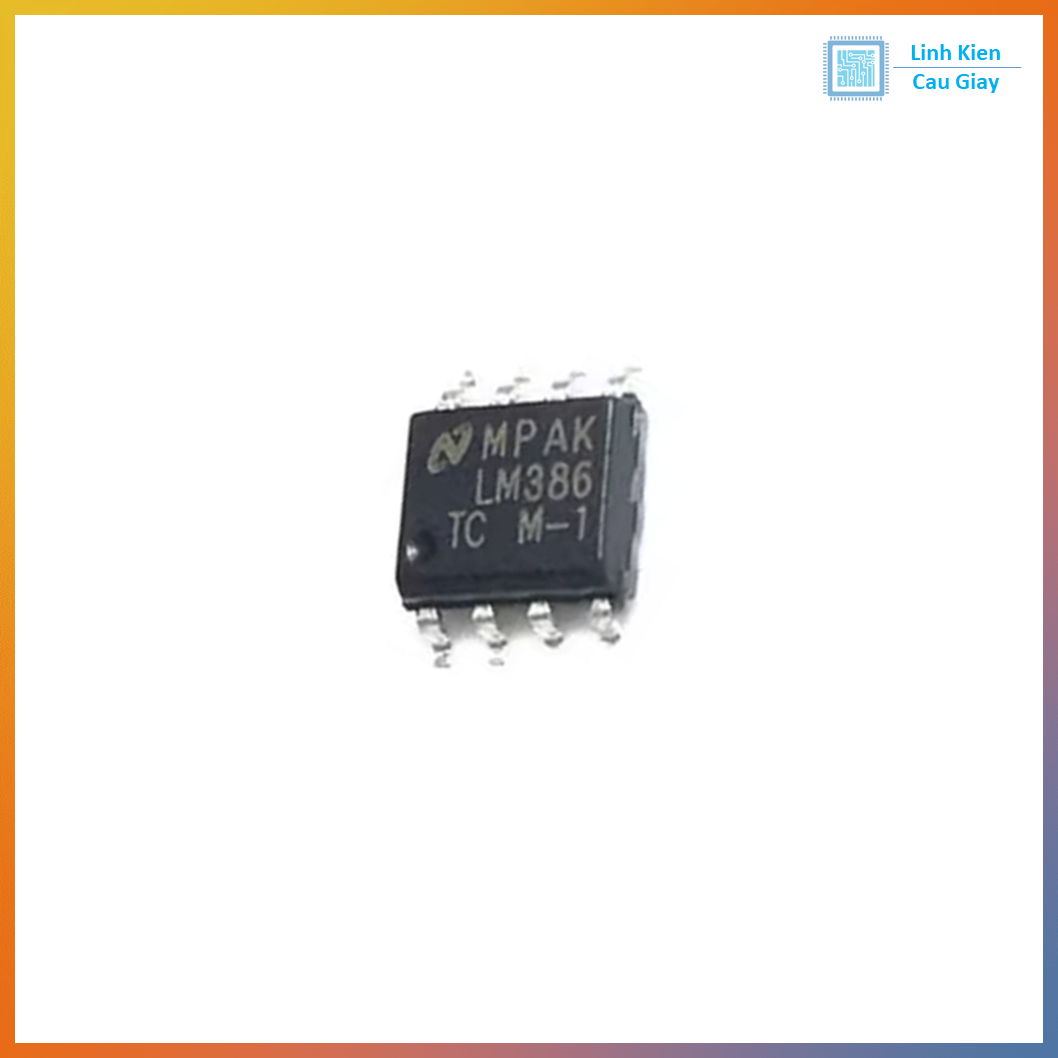

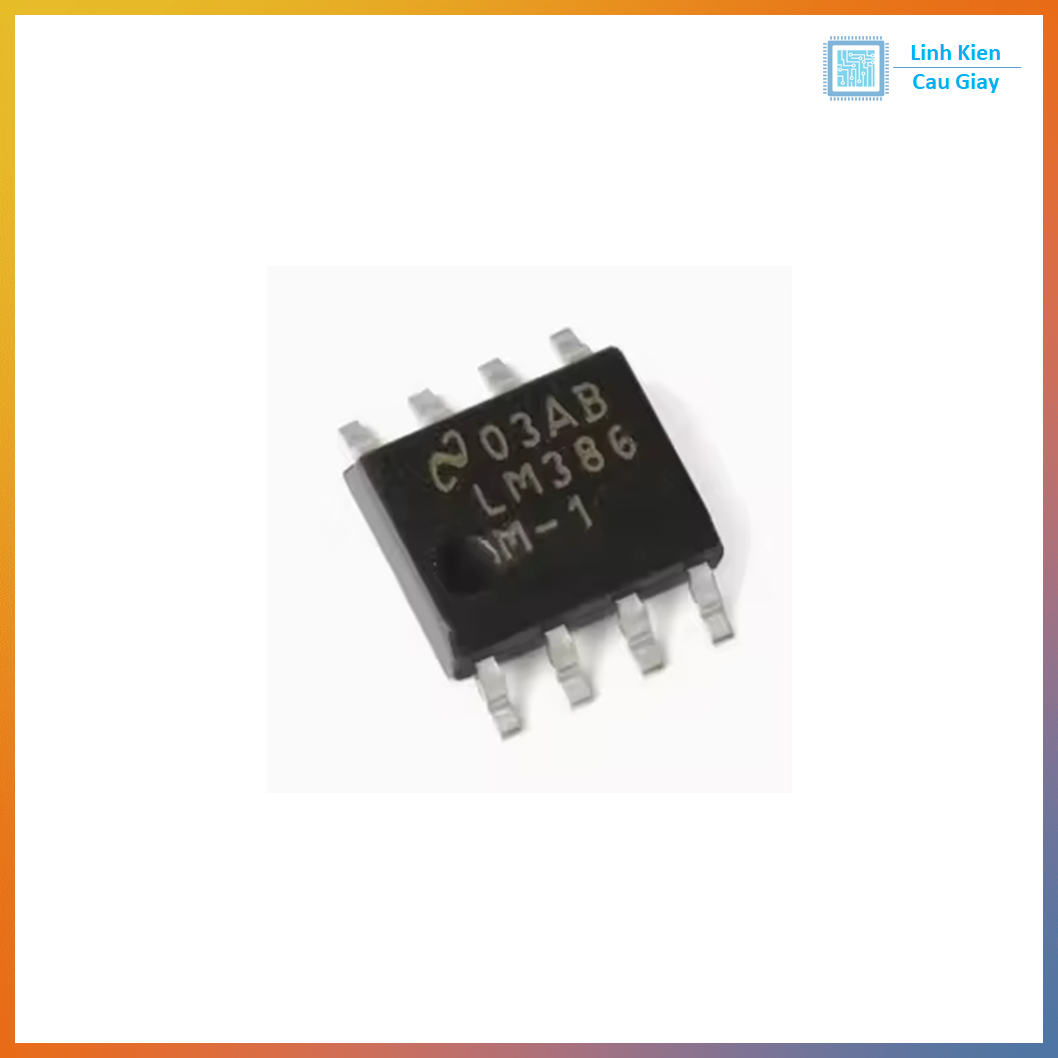

LM386 SOP8

(Mã SP:CG001127)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

2.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

IC LM386 – Bộ khuếch đại âm thanh mini 0.25W–1W (DIP-8)

Mô tả sản phẩm

LM386 là một IC khuếch đại âm thanh tích hợp công suất thấp được thiết kế để hoạt động với điện áp nguồn thấp (từ 4V đến 12V) và chỉ yêu cầu rất ít linh kiện bên ngoài. IC LM386 lý tưởng cho các mạch loa miniradiomáy ghi âm, và thiết bị cầm tay. Với thiết kế gọn nhẹ dạng DIP-8, LM386 dễ dàng tích hợp vào các mạch breadboard, mạch in và các dự án DIY.

Khả năng khuếch đại của LM386 có thể điều chỉnh thông qua tụ và điện trở bên ngoài, cho phép tăng hệ số khuếch đại từ 20 đến 200 lần. IC này giúp tiết kiệm điện năng và không cần bộ tản nhiệt phức tạp.

Ứng dụng

  •  Mạch loa mini, loa bluetooth, loa khuếch đại

  • Bộ phát nhạc từ Arduino, ESP32, Raspberry Pi

  • Dự án học sinh sinh viên: radio đơn giản, máy ghi âm

  • Dùng trong máy trợ giảng, máy thu âm, máy nói

  • Thiết kế thiết bị âm thanh cầm tay, nhỏ gọn

Sơ đồ chân

Chân

Tên chân

Chức năng

1

Gain

Tăng hệ số khuếch đại

2

Inverting IN

Đầu vào âm thanh –

3

GND

Mass

4

VCC

Nguồn cấp (4V–12V)

5

Output

Ngõ ra loa

6

Bypass

Giảm nhiễu

7

Không dùng

(hoặc bypass)

8

Gain

Tăng hệ số khuếch đại

Thông số kĩ thuật

Thông số Giá trị
Điện áp hoạt động

4V – 12V (tối đa 15V)

Công suất đầu ra

0.25W (9V) – 1W (loa 8Ω)

Dòng tiêu thụ

~4mA

Hệ số khuếch đại

Mặc định 20, tối đa 200

Đáp ứng tần số

300Hz – 100kHz

Điện trở đầu vào

50kΩ

Kiểu chân

DIP-8 (Dual In-line Package)

Nhiệt độ hoạt động

–0°C đến 70°C

Hướng dẫn sử dụng

  1. ấp nguồn: Sử dụng pin 9V hoặc nguồn DC 5V–12V.

  2. Kết nối tín hiệu âm thanh vào chân 2, nối chân 3 xuống GND.

  3. Ngõ ra âm thanh lấy từ chân 5 (nối đến loa 8Ω hoặc loa 0.5–1W).

  4. Nếu cần tăng âm lượng, nối tụ 10µF giữa chân 1 và chân 8.

  5. Có thể thêm tụ lọc nguồn 100µF tại VCC để chống nhiễu.

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker

Hashtag

#LM386 #ICKhuếchĐạiÂmThanh #ICAudio #ICLoaMini #LoaArduino #AudioAmplifier #LM386DIP8 #KhuếchĐạiMini #DIYLoa #ICKhuếchĐạiCôngSuatThấp

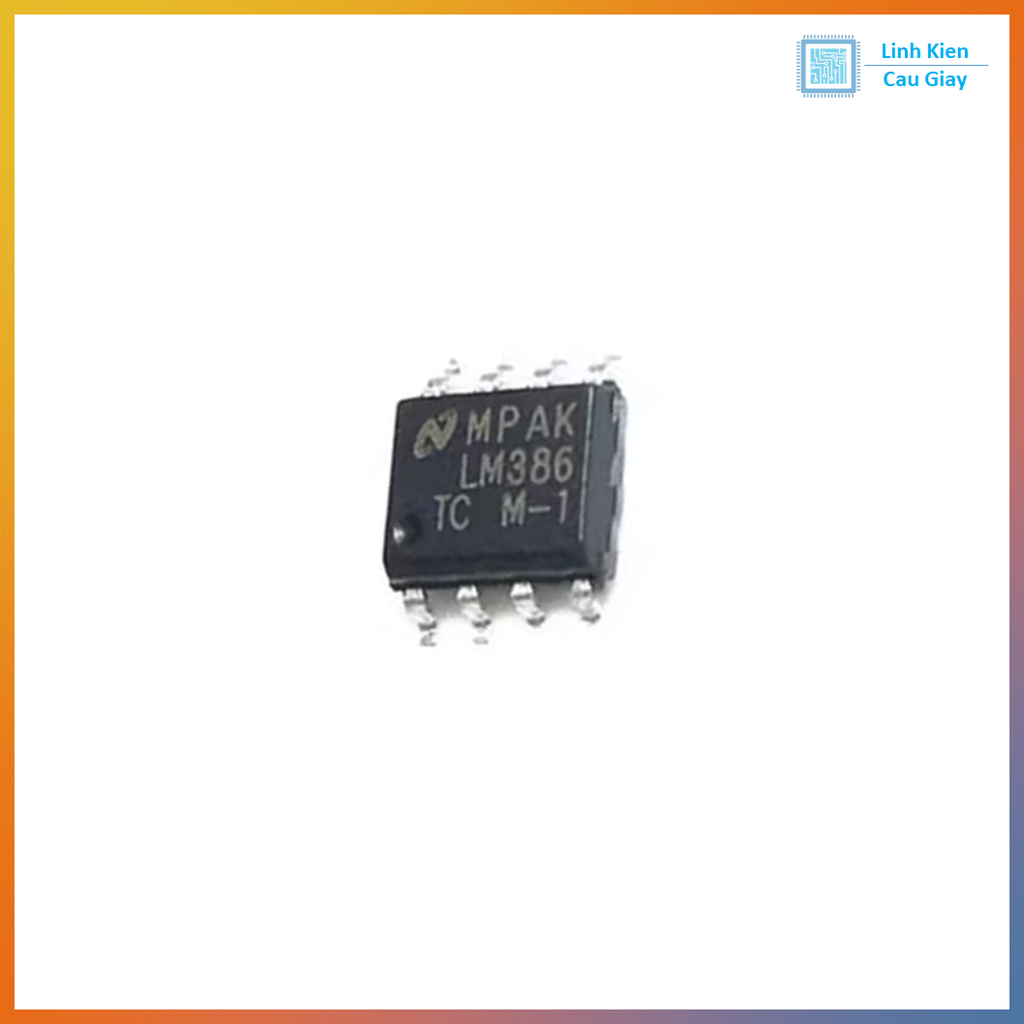

Kết quả hình ảnh cho LM386 SOP8
