TDA2822M Khuếch Đại Âm Thanh 2 Kênh
(Mã SP:CG001124)
Thương hiệu: Chưa cập nhật
4.000₫
IC TDA2822M – Khuếch đại âm thanh mini 2 kênh (DIP-8/SIP-8)
Mô tả sản phẩm
TDA2822M là một IC khuếch đại âm thanh công suất thấp với 2 kênh stereo, hoặc có thể sử dụng ở chế độ mono Bridge để tăng công suất đầu ra. Với thiết kế đơn giản, hiệu suất ổn định và kích thước nhỏ gọn (DIP-8 hoặc SIP-8), IC này được ứng dụng rộng rãi trong các mạch âm thanh mini như loa Bluetooth, radio FM, máy học tiếng Anh, đồ chơi phát nhạc...
IC hoạt động tốt ở điện áp thấp (từ 1.8V đến 15V), rất phù hợp với các thiết bị dùng pin hoặc nguồn 5V–12V thông thường.
Ứng dụng
-
Mạch khuếch đại âm thanh mini 2 loa (stereo)
-
Loa Bluetooth tự chế
-
Đồ chơi phát nhạc, máy học ngoại ngữ
-
Máy nghe nhạc FM, radio bỏ túi
-
Dự án DIY cần mạch audio công suất nhỏ
Sơ đồ chân
|
Chân |
Tên chân |
Mô tả |
|---|---|---|
|
1 |
Vcc |
Nguồn cấp (1.8V – 15V) |
|
2 |
In1 |
Tín hiệu âm thanh vào kênh 1 |
|
3 |
GND |
Mass (GND) |
|
4 |
In2 |
Tín hiệu âm thanh vào kênh 2 |
|
5 |
Vref |
Điện áp tham chiếu (nối tụ lọc) |
|
6 |
Out2 |
Tín hiệu ra loa 2 |
|
7 |
GND |
Mass (có thể nối chung chân 3) |
|
8 |
Out1 |
Tín hiệu ra loa 1 |
Thông số kĩ thuật
|
Thông số |
Giá trị |
|---|---|
|
Loại IC |
Khuếch đại âm thanh stereo |
|
Số kênh |
2 kênh (Stereo) hoặc Mono BTL |
|
Điện áp hoạt động |
1.8V – 15V |
|
Công suất đầu ra (BTL 9V) |
~1W/loa (mono) |
|
Dòng tiêu thụ không tải |
6mA |
|
Hệ số méo hài (THD) |
< 0.1% |
|
Tín hiệu / Nhiễu (SNR) |
~ 80 dB |
|
Gói đóng (Package) |
DIP-8 hoặc SIP-8 |
|
Nhiệt độ hoạt động |
-20°C ~ +85°C |

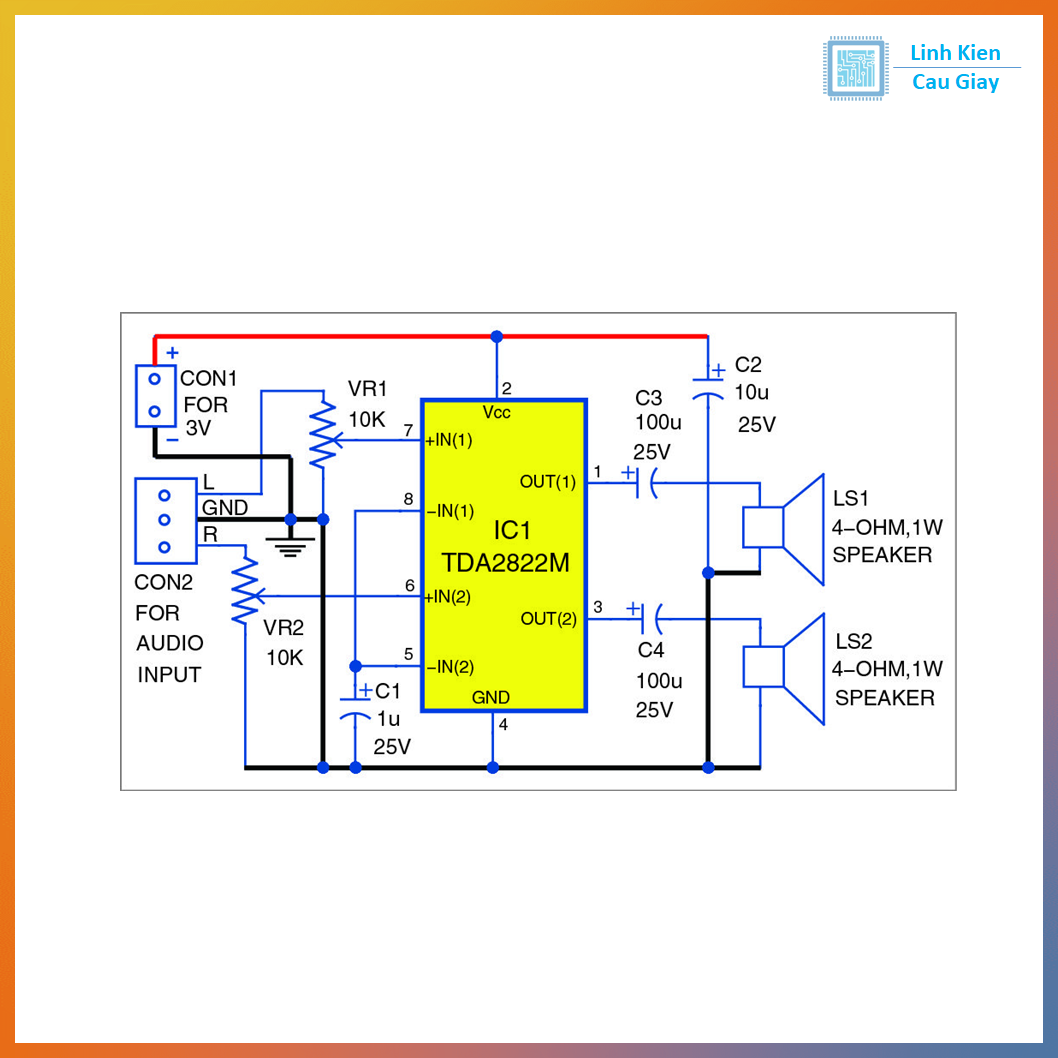

Hướng dẫn sử dụng
-
Cấp nguồn từ 3V đến 12V tùy yêu cầu công suất.
-
Nối tín hiệu âm thanh đầu vào qua tụ điện phân 1uF–10uF đến chân In1/In2.
-
Chân Out1/Out2 nối trực tiếp ra loa (khoảng 4Ω–8Ω), có thể nối tụ lọc để giảm nhiễu.
-
GND nối mass chung toàn mạch.
-
Có thể cấu hình BTL (mono) bằng cách nối 2 kênh lại theo hướng dẫn datasheet để tăng công suất đầu ra.

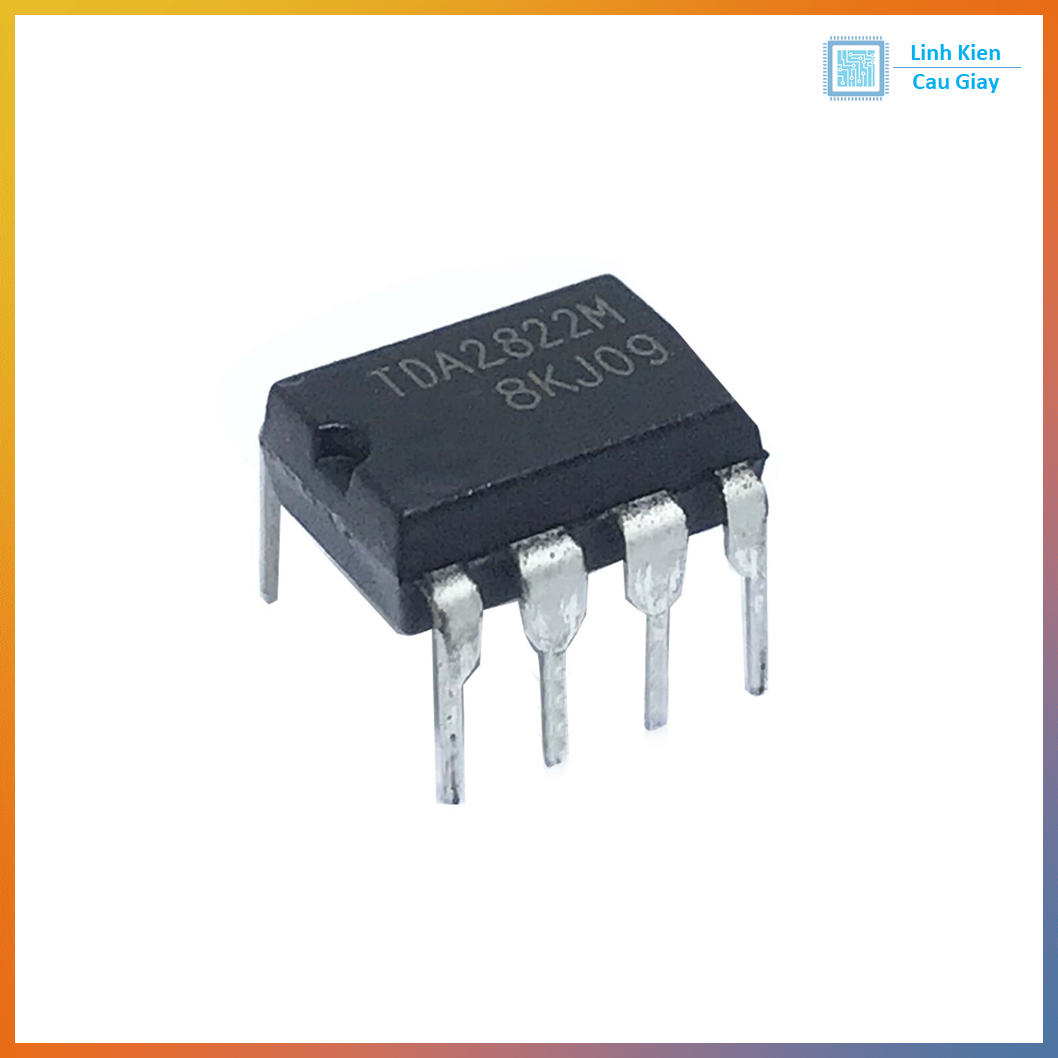

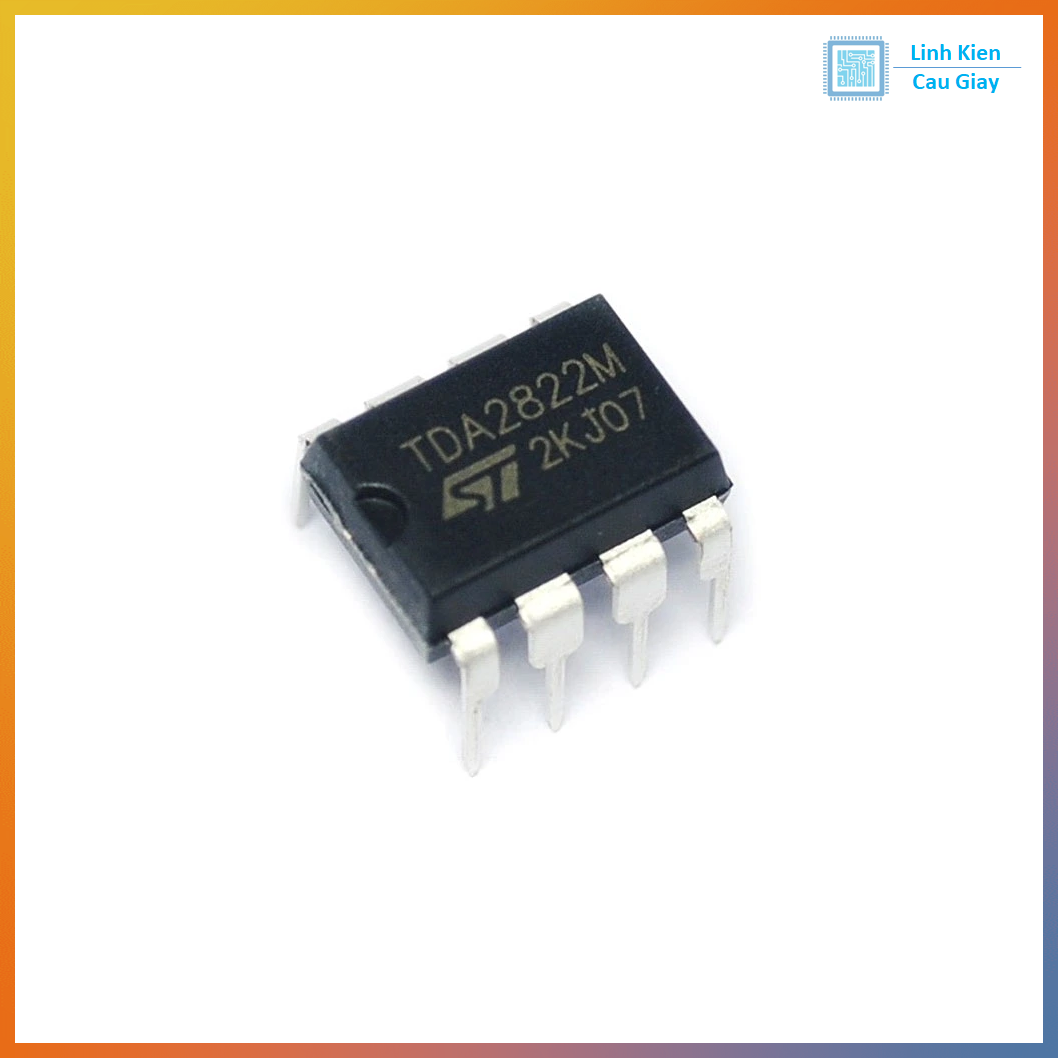

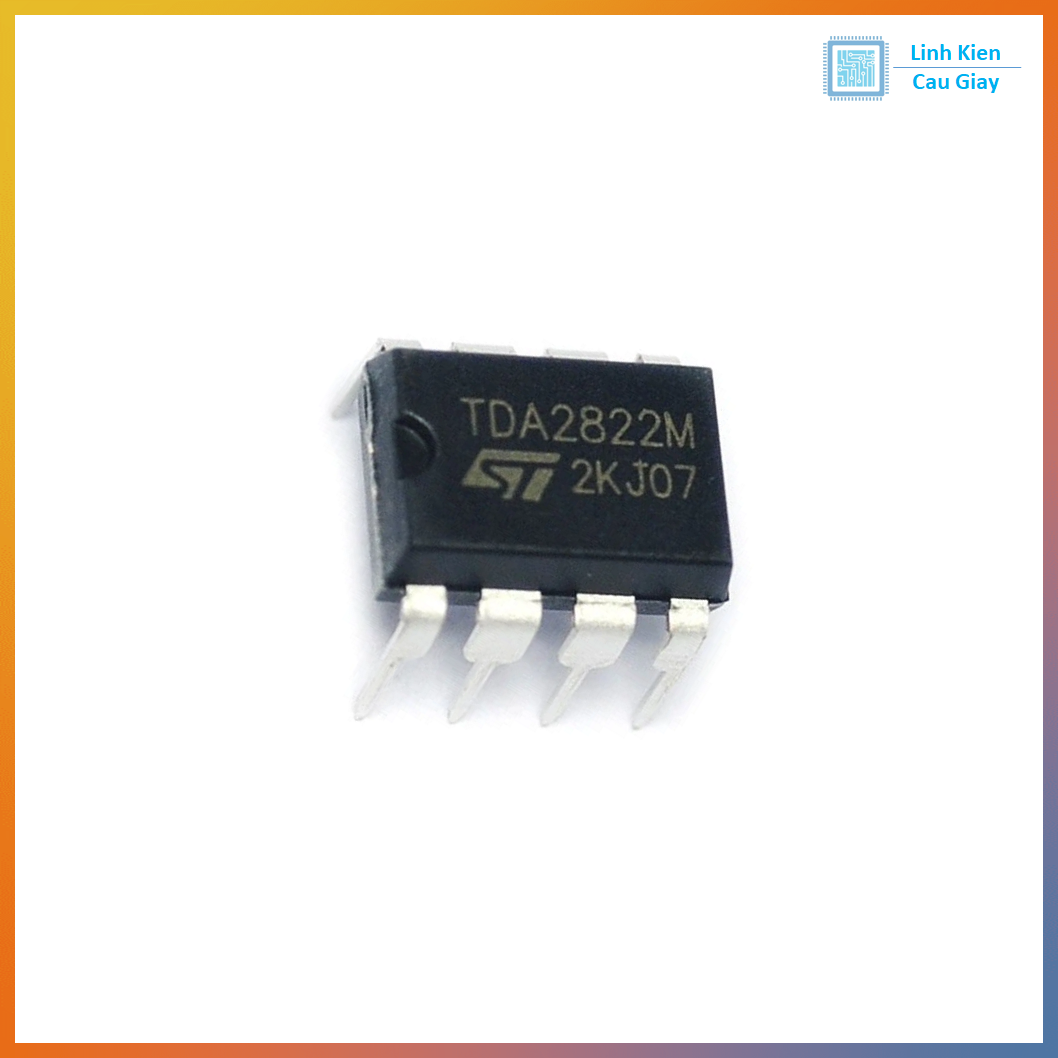

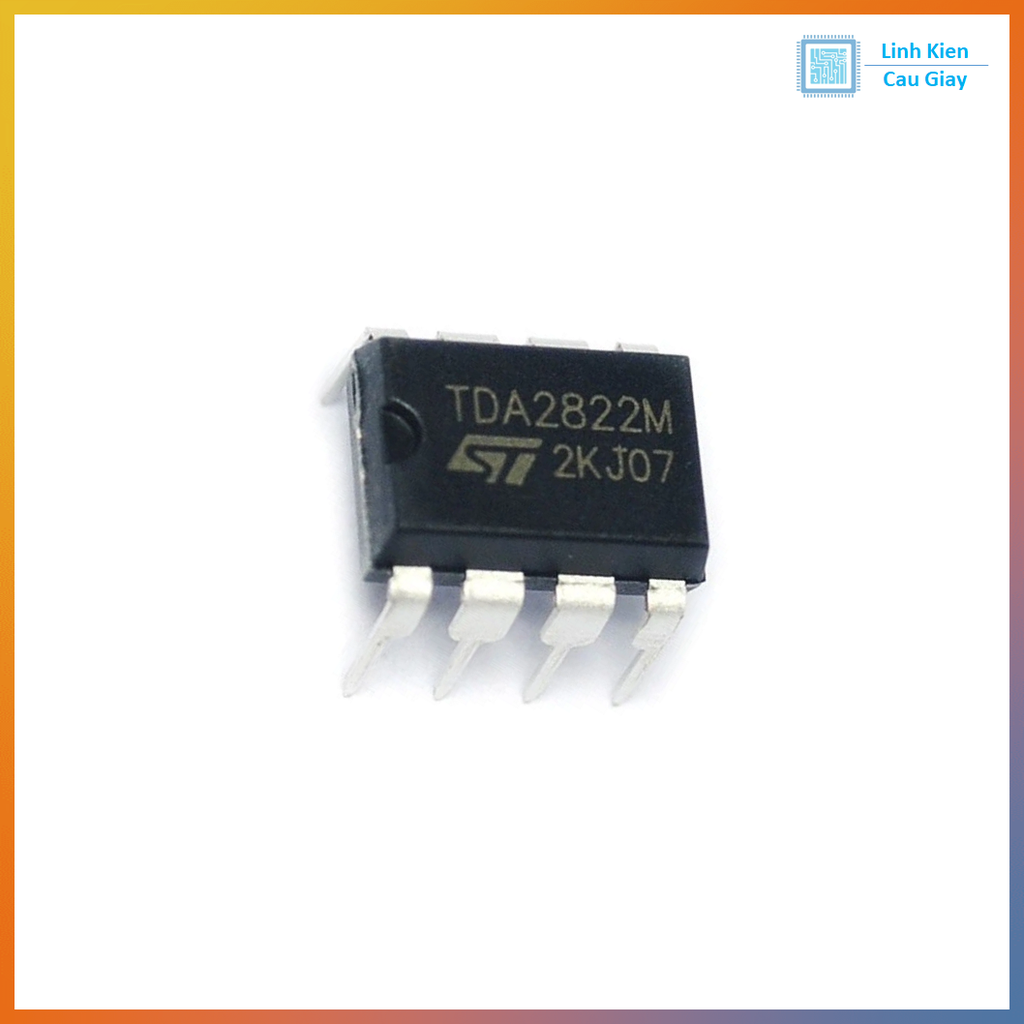

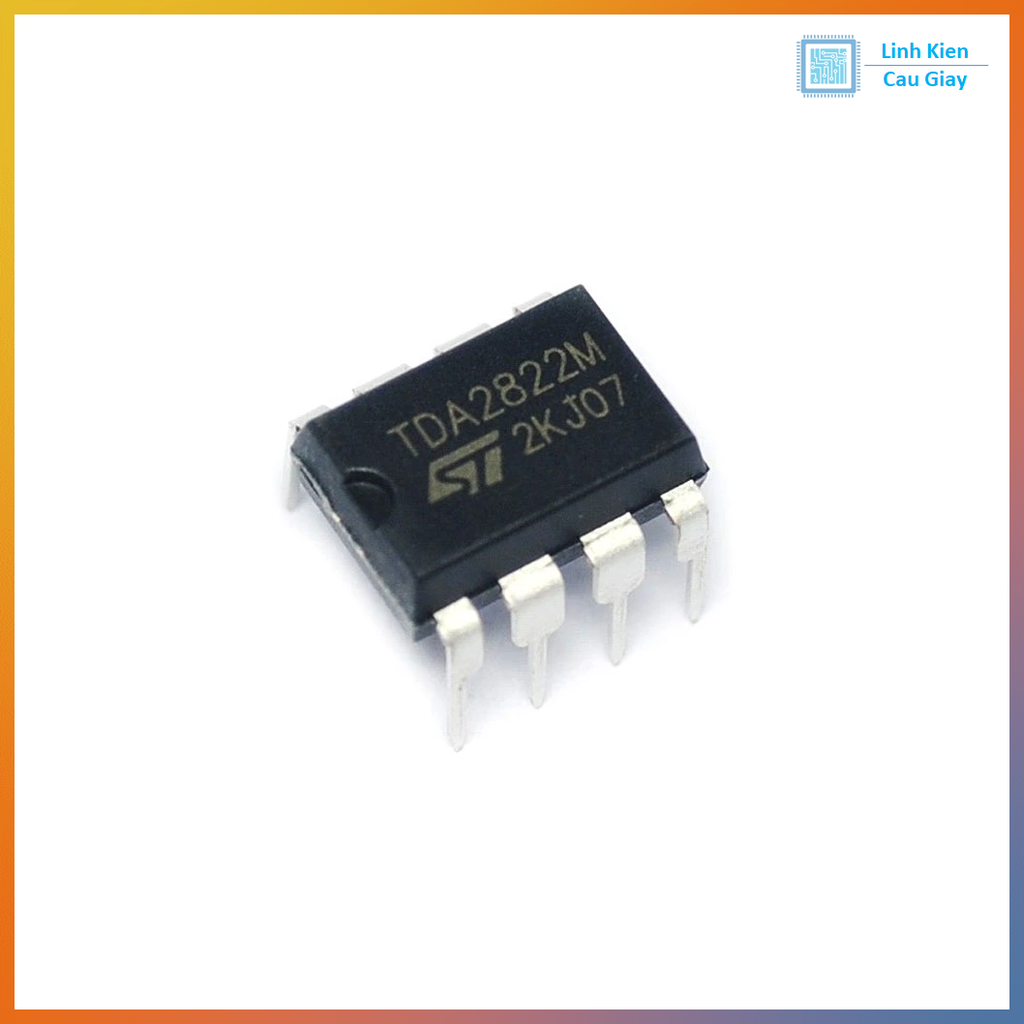

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
